HDC2080：具有中断/DRDY引脚的2% RH超低功耗数字相对湿度传感器详解

一、引言

在当今科技飞速发展的时代，物联网（IoT）、智能家居、工业控制以及气象监测等领域对环境参数的精准监测需求日益增长。其中，温湿度作为最基本且关键的环境参数，其准确测量对于保障设备正常运行、提升用户体验以及优化能源利用等方面都具有至关重要的意义。HDC2080作为一款具有中断/DRDY引脚的2% RH超低功耗数字相对湿度传感器，凭借其卓越的性能和独特的设计，在众多应用场景中脱颖而出，成为众多工程师和开发者的首选。本文将深入剖析HDC2080的各个方面，包括其特性、工作原理、应用领域、设计要点以及采购信息等，为读者提供全面而详细的了解。

二、HDC2080概述

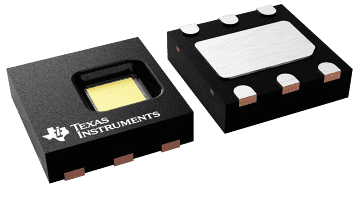

HDC2080是德州仪器（TI）推出的一款集成湿度和温度传感器，采用小尺寸DFN封装，能够在极低的功耗下提供高精度的测量结果。该传感器基于电容式传感技术，集成了全新的数字功能和加热元件，可有效消散冷凝水和湿气，非常适合各种电池供电系统和物联网应用。其具备高精度的湿度和温度测量能力，相对湿度测量范围为0%至100%，典型精度为±2%，最大精度为±3%；温度测量精度高，典型精度为±0.2°C，最大精度为±0.4°C。同时，HDC2080还具有多种工作模式和丰富的功能特性，如睡眠模式、自动测量模式、可编程中断阈值等，进一步降低了系统功耗，提高了系统的可靠性和灵活性。

三、HDC2080的特性详解

（一）高精度测量

HDC2080在湿度和温度测量方面展现出了卓越的精度。其相对湿度测量范围覆盖了0%至100%的整个区间，能够满足各种环境下的测量需求。典型精度达到±2%，最大精度为±3%，这意味着在大多数应用场景中，传感器能够提供非常准确的湿度数据。例如，在智能家居应用中，精确的湿度测量可以帮助智能恒温器更好地调节室内湿度，为用户提供更加舒适的居住环境；在工业控制领域，准确的湿度数据对于保证产品质量和生产过程的稳定性至关重要。

温度测量方面，HDC2080同样表现出色。典型精度为±0.2°C，最大精度为±0.4°C，能够在较宽的温度范围内（-40°C至125°C）保持良好的性能。其中，工作温度范围为-40°C至85°C，可确保传感器在大多数实际应用环境中稳定运行。这种高精度的温度测量能力使得HDC2080在气象监测、暖通空调（HVAC）系统等领域具有广泛的应用前景。

（二）超低功耗设计

对于电池供电系统和物联网应用来说，功耗是一个至关重要的指标。HDC2080通过多种设计手段实现了超低功耗的目标。在睡眠模式下，其典型电流仅为50 nA，最大值为100 nA，大大降低了系统的整体功耗，延长了电池续航时间。平均供电电流也根据测量模式和频率的不同而有所差异，例如，在每秒进行一次相对湿度测量（11位）时，平均供电电流仅为300 nA；同时测量相对湿度（11位）和温度（11位）时，平均供电电流为550 nA。这种低功耗特性使得HDC2080非常适合对功耗有严格要求的应用场景，如可穿戴设备、无线传感器网络等。

（三）多种工作模式

HDC2080提供了触发式测量和自动测量模式两种工作模式，以满足不同应用的需求。触发式测量模式下，用户可以通过I²C命令按需启动测量，测量完成后器件进入睡眠模式，等待下一次命令。这种模式适用于对测量时间有精确控制要求的应用，能够有效节省功耗。自动测量模式则可根据用户配置的采样率（从每2分钟一次到每秒5次）自动进行温湿度测量，无需微控制器频繁干预，进一步降低了系统功耗。在自动测量模式下，用户可以将微控制器配置为深度睡眠模式，因为HDC2080不再依赖于微控制器来启动测量，从而提高了系统的整体能效。

（四）内置加热元件

HDC2080内置了加热元件，这一设计在高湿度环境下具有重要作用。在高湿度环境下，传感器表面容易形成冷凝水，影响测量的准确性。通过短暂开启加热元件，可以防止或去除传感器表面的冷凝水，确保测量的可靠性。同时，加热元件也可用于验证集成温度传感器的功能。需要注意的是，在使用加热元件时，应将设备的工作温度限制在85°C以下，加热元件在3.3V工作时的典型电流消耗为90 mA，在1.8V工作时为55 mA。

（五）可编程中断阈值

HDC2080允许用户设置可编程的温度和湿度阈值，当测量值达到设定条件时，设备会发送硬件中断信号，唤醒微控制器。这样，微控制器无需持续监测系统，有效降低了功耗。同时，DRDY/INT引脚可反映中断状态，但需注意多个中断位启用时的优先级问题，最高优先级为TH_ENABLE位，依次为TL_ENABLE、HH_ENABLE和HL_ENABLE位。这种可编程中断阈值功能使得系统能够及时响应环境变化，提高了系统的实时性和可靠性。

（六）I²C接口通信

HDC2080支持I²C接口通信，方便与微控制器等其他设备进行连接和数据传输。SDA和SCL引脚具有集成的尖峰抑制滤波器和施密特触发器，可有效减少输入尖峰和总线噪声的影响，提高了通信的稳定性和可靠性。I²C接口的通用性也使得HDC2080能够轻松集成到各种现有的系统中，降低了开发难度和成本。

四、HDC2080的工作原理

（一）电容式湿度传感原理

HDC2080采用电容式传感技术来测量相对湿度。其内部包含一个湿度敏感电容，该电容的介电常数会随着环境湿度的变化而变化。当环境湿度改变时，湿度敏感电容的电容值也会相应发生变化。传感器内部的电路会检测这种电容值的变化，并将其转换为数字信号，经过处理后得到相对湿度的测量值。

（二）温度传感原理

HDC2080的温度测量基于热敏电阻或半导体温度传感器的原理。其内部的温度传感元件会根据环境温度的变化产生相应的电信号，该电信号经过放大、模数转换等处理后，转换为数字形式的温度测量值。通过精确的校准和补偿算法，HDC2080能够提供高精度的温度测量结果。

（三）数字信号处理与通信

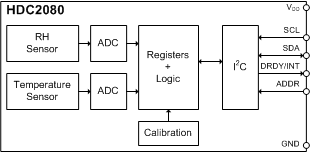

HDC2080内部集成了数字信号处理电路，对湿度和温度传感元件输出的模拟信号进行放大、滤波、模数转换等处理，将其转换为数字信号。然后，这些数字信号会被存储在相应的寄存器中，用户可以通过I²C接口读取这些寄存器的值，获取温湿度测量数据。同时，传感器还支持通过I²C接口进行配置，如设置测量模式、采样率、中断阈值等参数。

五、HDC2080的应用领域

（一）智能家居

在智能家居领域，HDC2080可广泛应用于智能恒温器、智能家居助手等设备中。通过实时监测室内温湿度，智能恒温器可以根据用户设定的舒适度参数自动调节空调、加湿器等设备的运行，为用户提供舒适的居住环境。智能家居助手则可以根据温湿度变化提供相应的建议，如提醒用户开窗通风、调节室内湿度等。此外，HDC2080还可应用于智能窗帘、智能照明等设备中，实现更加智能化的家居控制。

（二）家电设备

洗衣机、烘干机等家电设备可以利用HDC2080监测环境温湿度，根据实际情况调整工作模式，提高能源效率和洗涤效果。例如，在潮湿的环境中，洗衣机可以适当延长脱水时间，以提高衣物的干燥程度；烘干机可以根据环境湿度自动调整烘干时间和温度，避免过度烘干或烘干不足的情况发生。

（三）暖通空调（HVAC）系统

HVAC系统需要精确控制室内温湿度，以实现节能和舒适的平衡。HDC2080的高精度测量能力可以实时监测室内温湿度变化，并将数据反馈给控制系统。控制系统根据这些数据自动调节空调、加热器、加湿器等设备的运行，确保室内环境始终保持在设定的舒适范围内，同时降低能源消耗。

（四）喷墨打印机

在喷墨打印机中，纸张的湿度对打印质量有着重要影响。如果纸张湿度过高或过低，可能会导致墨水扩散不均匀、纸张变形等问题，影响打印效果。HDC2080可以实时监测打印过程中纸张的湿度，确保纸张湿度适中，从而提高打印质量。

（五）气象监测

气象监测需要对环境温湿度进行长期、准确的监测。HDC2080的宽温度范围和高精度测量能力使其非常适合气象监测应用。通过将HDC2080部署在气象站、农业大棚等场所，可以实时获取环境温湿度数据，为气象预报、农业生产等提供重要依据。

（六）物联网（IoT）应用

物联网应用通常对传感器的功耗、尺寸和成本有较高要求。HDC2080的超低功耗设计、小尺寸封装以及合理的价格使其成为物联网应用的理想选择。在无线传感器网络、智能农业、智能城市等领域，HDC2080可以与其他传感器和设备协同工作，实现对环境参数的实时监测和远程控制。

六、HDC2080的设计要点

（一）电源供应

HDC2080的供电电压范围为1.62V至3.6V，建议在VDD和GND引脚之间使用0.1µF的多层陶瓷旁路X7R电容，以稳定电源供应，减少噪声干扰。对于供电电压高于1.8V的情况，应对温度测量结果进行PSRR（电源抑制比）校正，以提高测量精度。

（二）引脚连接

SDA和SCL引脚作为I²C接口的串行数据线和时钟线，采用开漏输出，需要上拉电阻连接到VDD。ADDR引脚用于选择设备地址，可通过连接到VDD或GND来设置不同的从地址，支持在同一I²C总线上连接两个HDC2080设备。DRDY/INT引脚为推挽输出，可用于指示数据准备就绪或发出中断信号，其极性和中断模式可通过寄存器配置。

（三）热隔离

为提高测量精度，应将HDC2080与其他热源（如有源电路、电池、显示器和电阻元件）隔离。可在器件周围设置切口或小沟槽，减少PCB上的热源对传感器的热传递。合理的热隔离设计可以有效降低热干扰对测量结果的影响，提高测量的准确性和稳定性。

（四）气流设计

由于传感器测量的是其周围环境的温湿度，因此应确保传感器周围有良好的气流。可在恒温器的物理外壳上设置一个或多个开口，即使在静态条件下也能保证空气流通。良好的气流设计可以使传感器更准确地反映环境温湿度变化，避免因局部气流不畅导致的测量误差。

（五）PCB布局

按照建议的布局指南进行设计，消除器件下方的铜层（GND、VDD），并在PCB上围绕器件创建插槽，以增强热隔离效果。同时，参考Land Pattern、Solder Mask和Solder Paste的示例，确保温度传感器的性能。合理的PCB布局可以减少信号干扰、提高散热效率，从而保证传感器的正常工作。

（六）存储和处理

在存储和处理HDC2080时，需遵循特殊的指南。避免长时间暴露在紫外线和可见光下，以及长时间接触化学蒸汽，防止影响传感器的RH%精度。此外，要保护设备免受制造、运输、操作和包装材料产生的溶剂蒸汽的影响。正确的存储和处理方法可以延长传感器的使用寿命，保证其性能稳定。

（七）校准和偏移调整

HDC2080在出厂时已进行校准，但在实际应用中，可根据需要对温度和湿度进行偏移调整。通过设置相应的寄存器位，可添加不同的偏移值，提高测量的准确性。校准和偏移调整可以根据具体应用场景的需求进行，以确保传感器提供的数据符合实际要求。

七、HDC2080的采购信息

元器件采购上拍明芯城www.iczoom.com。拍明芯城提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询。在拍明芯城上，用户可以方便地获取HDC2080的详细信息，包括不同封装形式、不同采购数量的价格等。同时，拍明芯城还提供PDF数据手册中文资料，其中包含HDC2080的引脚图及功能介绍，为用户的设计和开发提供有力支持。

八、结论

HDC2080作为一款具有中断/DRDY引脚的2% RH超低功耗数字相对湿度传感器，凭借其高精度测量、超低功耗设计、多种工作模式、内置加热元件、可编程中断阈值以及I²C接口通信等卓越特性，在智能家居、家电设备、HVAC系统、喷墨打印机、气象监测和物联网等众多领域具有广泛的应用前景。在设计过程中，合理考虑电源供应、引脚连接、热隔离、气流设计、PCB布局、存储和处理以及校准和偏移调整等要点，可以确保传感器发挥最佳性能。通过拍明芯城等采购平台，用户可以方便地获取HDC2080的相关信息和产品，为项目的顺利开展提供保障。随着科技的不断进步和应用需求的不断提高，HDC2080有望在更多领域得到应用和推广，为人们的生活和生产带来更多便利和价值。
