TJA1101在汽车以太网中的应用深度解析

引言：汽车通信网络的变革与TJA1101的应运而生

在二十一世纪的今天，汽车早已不再是单纯的机械交通工具，而是集成了海量电子控制单元（ECU）、传感器、执行器和复杂软件的移动数据中心。从最初简单的点对点通信，到基于CAN、LIN、FlexRay等总线的时代，汽车电子架构一直在不断演进。然而，随着高级驾驶辅助系统（ADAS）、车载信息娱乐系统（IVI）、智能座舱和自动驾驶技术的飞速发展，传统总线的带宽、传输速率、网络拓扑灵活性以及对未来数据处理能力的需求都显得力不从心。传统的CAN总线通常只能提供高达1 Mbps的速率，FlexRay虽能达到10 Mbps，但其复杂性和高成本限制了其大规模应用。面对高清摄像头、雷达、激光雷达等传感器每秒产生数十甚至数百兆比特数据流的挑战，汽车行业迫切需要一种更高效、更高带宽、更具成本效益的通信骨干网络。

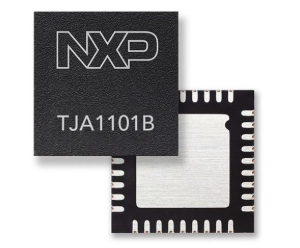

正是在这一背景下，汽车以太网作为一种革命性的解决方案被引入汽车领域。它基于成熟的以太网技术，但针对汽车的严苛环境进行了优化和改进，特别是IEEE 802.3bw（100BASE-T1）标准的出现，使得以太网能够仅通过一根非屏蔽双绞线（UTP）即可实现高达100 Mbps的双向通信，同时满足汽车对电磁兼容性（EMC）、温度范围、低功耗和高可靠性的严苛要求。TJA1101系列产品，作为恩智浦（NXP）推出的高性能汽车以太网物理层收发器（PHY），正是这一技术浪潮中的核心驱动力之一。它不仅是实现100BASE-T1物理连接的关键芯片，更凭借其独特的功能特性，成为构建现代汽车以太网骨干网络和各域控制器互联的核心组件，其应用场景之广泛和重要性之深远，已经渗透到汽车的方方面面。本文将对TJA1101的实际应用场景进行深入的、多维度的剖析，从技术特性出发，详细阐述其如何在不同汽车功能域中发挥不可或缺的作用。

TJA1101核心技术特性与优势

在深入探讨其应用场景之前，我们必须首先理解TJA1101为何如此适合汽车以太网。它的成功并非偶然，而是源于其一系列专为汽车环境量身定制的关键技术特性：

1. 100BASE-T1兼容性： TJA1101完全符合IEEE 802.3bw标准，这保证了其能够通过单根非屏蔽双绞线进行100 Mbps的全双工通信。这种单线设计极大地简化了线束结构，相比传统的四线或八线以太网电缆，显著减轻了车辆的整体重量，节省了布线空间和成本。在汽车轻量化和空间集成的趋势下，这一点具有至关重要的意义。

2. 卓越的EMC性能： 汽车内部是一个极其复杂的电磁环境，各种高功率电子设备、电机和传感器都会产生电磁干扰。TJA1101在设计时考虑了这一点，它具备出色的电磁抗扰度（EMI）和电磁辐射（EMR）性能，能够确保在复杂的电磁环境中稳定可靠地工作，避免对周围电子系统产生干扰，也防止自身受到干扰影响数据传输。这使得它能够安全地部署在发动机舱、车身和底盘等对电磁兼容性要求极高的区域。

3. 低功耗模式： 现代汽车电子系统对能效提出了极高的要求，尤其是在车辆熄火后，许多ECU仍需保持低功耗工作以支持远程唤醒、OTA更新等功能。TJA1101支持多种低功耗模式，如休眠模式和低功耗空闲模式，能够极大地降低ECU的静态功耗，有助于延长电池寿命，特别是对于电动汽车（EV）而言，功耗管理直接关系到续航里程。

4. PoDL（Power over Data Line）支持： PoDL技术允许通过与数据传输相同的单根双绞线为远程设备供电。TJA1101支持PoDL，这意味着像摄像头、麦克风和小型传感器等设备，无需额外的电源线，大大简化了线束设计和安装过程。这种集成化的供电方式降低了系统复杂性，提高了可靠性，并进一步减少了线束的体积和重量。

5. 诊断与故障处理能力： 汽车网络必须具备强大的诊断能力以应对可能出现的故障。TJA1101集成了物理层诊断功能，能够实时监测链路质量、线缆故障（如开路、短路）、信号完整性等参数，并将这些信息反馈给ECU，便于快速定位和解决问题。这种强大的诊断能力对于保障车辆网络的安全性和稳定性至关重要。

一、高级驾驶辅助系统（ADAS）中的核心应用

1. 高清摄像头数据传输

传统方案的挑战： 在汽车ADAS系统中，高清摄像头是不可或缺的“眼睛”。传统的车载摄像头通常采用专有的并行总线或低速串行总线（如LVDS）进行数据传输。随着像素和帧率的提升，例如从VGA到高清720P、1080P甚至更高分辨率，LVDS的带宽瓶颈日益凸显。同时，每路摄像头都需要单独的线束，导致布线复杂，线束数量急剧增加，这不仅增加了车辆重量，也提高了生产成本和故障率。更重要的是，并行总线容易受到电磁干扰，影响图像质量。

TJA1101的解决方案： TJA1101的100 Mbps带宽能够轻松满足单路高清摄像头（如100万像素）的实时视频流传输需求。通过将摄像头数据封装成以太网数据包，TJA1101允许摄像头与中央域控制器或ADAS ECU之间建立点对点的通信链路。这种以太网连接的优势在于：

• 高带宽与实时性： 100 Mbps的传输速率能够确保高分辨率视频数据的无损、实时传输，为泊车辅助、环视系统（AVM）和前向碰撞预警等功能提供可靠的数据源。

• 线束简化： 每路摄像头只需一根单线非屏蔽双绞线，相比多芯的LVDS线束，极大地减少了线束体积和重量。

• 集中处理与网络化： 所有摄像头的数据可以通过以太网交换机汇聚到中央ECU进行统一处理，实现多路视频流的融合与分析，为高级自动泊车、自动驾驶等复杂功能奠定基础。

• PoDL供电： 摄像头这类小型设备可以通过PoDL技术直接从数据线获取工作电源，省去了额外的电源线，进一步简化了系统设计和布线。

2. 雷达与激光雷达（LiDAR）传感器数据传输

传统方案的挑战： 随着自动驾驶等级的提升，汽车对环境感知的精度和实时性要求越来越高。毫米波雷达和激光雷达作为重要的感知传感器，其输出数据量同样呈指数级增长。特别是高性能的激光雷达，其点云数据流甚至可以达到千兆级别。在这种情况下，传统的总线根本无法承载如此巨大的数据量，导致数据传输成为感知系统性能的瓶颈。

TJA1101的解决方案： 虽然100 Mbps的TJA1101无法满足千兆级激光雷达的需求，但在面向100Mps级别雷达和部分低分辨率激光雷达的数据传输中，它仍然是理想的选择。例如，部分角雷达和中程雷达的数据速率在几十兆比特每秒，TJA1101能够轻松应对。此外，在未来的汽车以太网架构中，TJA1101可以作为子网络或域内网络中的“末端”连接，将这些低速传感器的数据汇聚到更高的以太网总线（如1000BASE-T1）上，实现数据的分层和分流。通过PoDL技术，雷达单元的供电和通信可以集成在一条线束中，简化了安装并提升了系统的可靠性。

二、车载信息娱乐系统（IVI）与智能座舱

1. 多媒体数据流传输

传统方案的挑战： 在智能座舱中，乘客期待流畅的多媒体体验，包括高清视频流、高保真音频和多屏互动。传统的MOST（Media Oriented Systems Transport）总线虽然专为多媒体设计，但其带宽仍有限制，且成本较高，网络拓扑不够灵活。要实现多个高清显示屏（如仪表盘、中控屏、后排娱乐屏）之间的高清视频同步传输，传统方案需要复杂的专用接口和线束。

TJA1101的解决方案： TJA1101为车载信息娱乐系统提供了高性能、低成本的连接方案。

• 多屏互联： TJA1101能够连接各个高清显示屏和中央IVI主机。通过以太网，中央主机可以将高清视频流以IP包的形式分发到各个显示屏，实现多屏同步显示和互动。例如，后排乘客可以观看与前排不同的视频节目，而无需复杂的专用硬件和布线。

• OTA（Over-the-Air）更新： 车辆的软件更新通常需要传输大量数据。通过以太网，TJA1101可以作为车辆网络的“末端”接口，将外部世界的软件更新数据（通过车辆网关）高效地传输到IVI系统，实现快速的OTA软件升级，为用户提供最新的功能和体验。

• 高清音频与语音助手： 高保真音频和车载语音助手的实现也受益于TJA1101的高速连接。例如，多路麦克风阵列的原始音频数据可以以低延迟的方式传输到主处理器进行降噪和语音识别，提供更精准的语音交互体验。

三、车辆诊断、远程服务与OTA升级

1. 高速诊断

传统方案的挑战： 车辆在出厂或维修时需要进行全面的故障诊断。传统的UDS（Unified Diagnostic Services）协议通常通过CAN或FlexRay总线进行，其低速特性使得全车ECU的固件读写和故障码读取耗时很长，极大地增加了维修和生产测试的时间。对于拥有几十甚至上百个ECU的现代汽车来说，这成为了一个巨大的瓶颈。

TJA1101的解决方案： 以太网诊断（DoIP, Diagnostic over IP）是解决这一问题的完美方案。TJA1101作为车辆以太网的物理层，是实现DoIP的基础。

• 显著提速： 通过将诊断数据封装成以太网包，DoIP将诊断速率提升到100 Mbps，这使得全车ECU的故障码扫描、日志下载和固件刷新速度可以比传统CAN总线快数十甚至数百倍。例如，一次耗时数小时的ECU固件刷新，在以太网诊断下可能只需几分钟，极大地提高了生产效率和维修效率。

• 简化诊断工具： 传统的诊断工具需要支持多种总线协议，而以太网诊断只需要一个标准的以太网接口，使得诊断工具更加通用化和标准化。

2. OTA（Over-the-Air）软件升级

传统方案的挑战： 远程软件升级是现代汽车的一项重要功能。然而，通过传统的低速总线进行全车ECU的软件升级，会因为数据传输速度慢而耗时极长，可能需要数小时甚至一夜，给用户带来不便。

TJA1101的解决方案： TJA1101在OTA升级中扮演了关键角色。当车辆通过蜂窝网络或Wi-Fi接收到OTA升级包后，网关ECU会通过以太网将升级数据分发给各个需要更新的域控制器或ECU。TJA1101的高速连接确保了升级包能够快速、稳定地传输到每一个目标ECU，显著缩短了整个升级过程的时间，提升了用户体验。

四、汽车域控制器的互联与新一代E/E架构

1. Zonal（区域）架构中的骨干网络

传统方案的挑战： 传统的汽车电子电气（E/E）架构是分布式架构，每个ECU控制一个或几个特定功能，如车窗控制、雨刮控制、座椅调节等。随着功能增加，ECU数量激增，导致线束复杂如“意大利面”，成本高昂，且难以维护和扩展。

TJA1101的解决方案： 新一代的汽车E/E架构正在向“域集中式”或“区域式（Zonal）”演进。这种架构将车辆功能划分为几个大的功能域（如ADAS域、信息娱乐域、车身域等），每个域由一个强大的域控制器（Domain Controller）管理，而这些域控制器之间，以及域控制器与各区域的ECU和传感器之间，需要一个高速、灵活的网络进行互联。以太网，特别是基于TJA1101的100BASE-T1以太网，是实现这一架构的理想选择。

• 域内和域间通信： TJA1101可以作为域控制器内部不同模块之间（如SoC与MCU之间）、以及域控制器与该域内的传感器、执行器之间的物理层连接。例如，在一个ADAS域控制器中，TJA1101可以将多个摄像头和雷达的数据高速汇聚到主处理器。

• 主干网络： 在区域架构中，以太网可以作为连接各个区域控制器和中央计算平台的骨干网络。TJA1101可以用于连接各个区域网关，将分散在不同区域的传感器和执行器数据，通过其100 Mbps的连接汇聚到中央计算平台进行处理。

2. 简化网关设计

传统方案的挑战： 随着车载网络总线种类的增加（CAN、LIN、FlexRay、SENT等），车辆需要一个复杂的网关ECU来实现不同总线协议之间的转换和数据路由，这增加了网关的复杂性和成本。

TJA1101的解决方案： 以太网作为统一的通信协议，可以简化网关设计。未来，车辆的大部分数据流都将通过以太网进行传输，网关的主要功能将转变为以太网交换和路由。TJA1101可以作为网关与其他以太网设备之间的接口，简化了协议转换的负担，使整个网络架构更加扁平化和高效。

五、动力总成和底盘控制领域的应用展望

虽然在传统观念中，动力总成和底盘控制系统对实时性要求极高，通常由CAN FD和FlexRay等专用总线控制，但随着技术的进步，以太网正在向这一领域渗透。

1. 实时性与功能安全： 汽车以太网的最新标准，如IEEE 802.1Qav（流预留协议）、TSN（时间敏感网络）和AVB（音视频桥接），正在解决以太网在实时性和功能安全方面的挑战。TJA1101作为100BASE-T1的物理层，是实现这些高级协议的基础。

2. 应用场景： 在未来，TJA1101可能被用于连接高精度的传感器（如轮速传感器、扭矩传感器）和控制器，用于实现更快速、更精确的底盘控制功能，例如线控转向（Steer-by-wire）或线控制动（Brake-by-wire）。通过以太网，各个控制器之间的数据交换延迟可以被精确控制，保证了系统的安全性和稳定性。

总结：TJA1101在汽车智能化浪潮中的基石作用

TJA1101作为100BASE-T1物理层收发器，并非一个孤立的芯片，而是推动汽车电子电气架构向更先进、更高效方向演进的关键使能者。它凭借其轻量化布线、高带宽、优异的EMC性能、低功耗、PoDL供电和强大的诊断能力，完美契合了现代汽车对网络通信的全部需求。

从作为ADAS系统“神经”的高速数据传输，到作为智能座舱“血管”的多媒体流分发，再到作为车辆“骨架”的域控制器互联，TJA1101无处不在。它的应用不仅解决了传统总线面临的带宽和成本挑战，更为车辆带来了前所未有的功能：更丰富的车载娱乐、更快速的诊断与软件更新、以及更强大的自动驾驶感知与决策能力。随着汽车产业向软件定义汽车和完全自动驾驶方向迈进，对高速、安全、可靠的车载以太网需求将持续增长。可以预见，像TJA1101这样的物理层芯片将继续扮演不可或缺的基石角色，为未来的智能出行奠定坚实的基础。
