EP4CE10F17C8N中文资料详解

一、产品概述

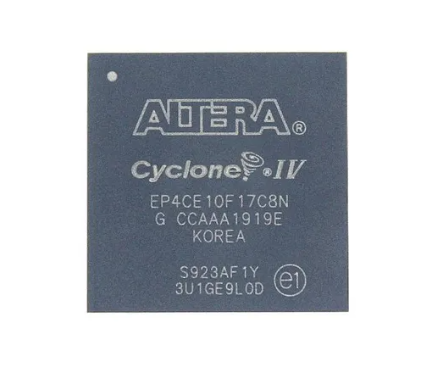

EP4CE10F17C8N是英特尔（Intel）旗下Altera公司生产的Cyclone IV E系列现场可编程门阵列（FPGA）芯片。作为一款高性能、低功耗的可编程逻辑器件，EP4CE10F17C8N广泛应用于通信、工业控制、消费电子、汽车电子等多个领域。其丰富的逻辑资源、高速的I/O接口以及灵活的可编程特性，使得它成为众多嵌入式系统设计的首选方案。

二、工作原理

FPGA（Field Programmable Gate Array）即现场可编程门阵列，是一种可以通过编程来配置的集成电路。与传统的ASIC（Application Specific Integrated Circuit，应用专用集成电路）相比，FPGA具有设计周期短、可重配置、灵活性高等显著优势。

EP4CE10F17C8N的工作原理基于其内部的可编程逻辑单元（LEs）、存储器块、数字信号处理（DSP）模块以及多种I/O接口。用户可以通过硬件描述语言（如VHDL或Verilog）编写设计代码，描述所需的逻辑功能。这些代码经过综合、布局布线等流程后，生成FPGA可识别的配置文件。上电时，FPGA从外部配置存储器（如EPCS系列Flash）加载配置数据，根据配置数据对其内部的逻辑单元、互连线以及I/O接口进行编程，从而实现用户定义的逻辑功能。

三、产品作用

EP4CE10F17C8N在嵌入式系统设计中扮演着至关重要的角色。其主要作用包括：

1. 逻辑功能实现：通过编程实现复杂的数字逻辑功能，如状态机、数据通路、接口协议等。

2. 硬件加速：利用FPGA的并行处理能力，对特定算法进行硬件加速，提高系统性能。

3. 接口桥接：实现不同电气标准或协议之间的接口转换，如将LVDS信号转换为TTL信号，或将UART协议转换为SPI协议。

4. 系统控制：作为系统的核心控制器，协调各功能模块的工作，实现系统的整体控制。

5. 原型验证：在ASIC设计流程中，FPGA常被用作原型验证平台，快速验证设计功能的正确性。

四、产品特点

EP4CE10F17C8N具有以下显著特点：

1. 高性能：

• 拥有10,320个逻辑单元（LEs），提供丰富的数字逻辑资源。

• 最大时钟频率可达472.5MHz，满足高速信号处理需求。

• 支持高达840Mbps的LVDS发送器和875Mbps的LVDS接收器，实现高速数据传输。

2. 低功耗：

• 采用先进的低功耗设计技术，总功率低于1.5W，适用于对功耗敏感的应用场景。

• 支持多种电源管理模式，可根据系统需求动态调整功耗。

3. 丰富的I/O资源：

• 提供179个I/O引脚，支持多种电气标准和协议，如LVDS、TTL、CMOS等。

• 支持多电压I/O操作，VCCIO可接入1.2V、1.5V、1.8V、2.5V、3.0V和3.3V等不同的电压标准。

4. 灵活的时钟管理：

• 内部集成多个锁相环（PLL），支持时钟的分频、倍频、去抖动等功能。

• 提供全局时钟网络，确保时钟信号在FPGA内部的低 skew 传播。

5. 强大的存储能力：

• 内置414kbit的嵌入式存储器，可用于实现FIFO、RAM、ROM等存储功能。

• 支持外部存储器接口，如DDR2 SDRAM、QDRII SRAM等，扩展系统存储容量。

6. 易于开发：

• 提供完整的开发工具链，包括Quartus Prime设计软件、ModelSim仿真工具等。

• 支持多种硬件描述语言（VHDL、Verilog）和IP核复用技术，缩短开发周期。

五、引脚功能

EP4CE10F17C8N采用256引脚的FBGA（FineLine Ball-Grid Array）封装，引脚布局紧凑，信号密度高。其引脚功能可大致分为以下几类：

1. 电源和地引脚：

• VCCINT：内部逻辑电压，通常为1.0V或1.2V。

• VCCA：PLL模拟电压，通常为2.5V。

• VCCD_PLL：PLL数字电压，通常为1.2V。

• VCCIOx：I/O电压，可为1.2V、1.5V、1.8V、2.5V、3.0V或3.3V，支持多电压I/O操作。

• GND：地引脚，提供电气回路。

2. 配置引脚：

• nSTATUS：状态引脚，用于指示FPGA的配置状态。

• nCONFIG：配置引脚，用于触发FPGA的重新配置。

• MSELx：配置模式选择引脚，用于选择FPGA的配置方式（如主动串行、被动串行、JTAG等）。

• TDI、TCK、TMS、TDO：JTAG接口引脚，用于通过JTAG接口对FPGA进行编程和调试。

3. 时钟引脚：

• DCLK：专用全局时钟输入引脚，用于驱动FPGA内部的全局时钟网络。

• CLKx：普通时钟输入引脚，可用于驱动局部时钟网络。

4. I/O引脚：

• GPIOx：通用I/O引脚，可配置为输入、输出或双向模式，支持多种电气标准和协议。

• LVDSx_P/LVDSx_N：低电压差分信号引脚对，用于高速数据传输。

5. 专用功能引脚：

• 如PLL的参考时钟输入引脚、动态重配置引脚等，这些引脚具有特定的功能，用于实现FPGA的特定特性。

六、功能详解

EP4CE10F17C8N的功能丰富多样，主要包括以下几个方面：

1. 逻辑设计功能：

• 通过编程实现各种数字逻辑功能，如组合逻辑、时序逻辑、状态机等。

• 支持条件编译和宏定义等高级语言特性，提高设计效率。

2. 存储器功能：

• 利用内置的嵌入式存储器实现FIFO、RAM、ROM等存储功能。

• 支持外部存储器接口，如DDR2 SDRAM、QDRII SRAM等，扩展系统存储容量。

3. 数字信号处理功能：

• 内置多个18x18乘法器，可用于实现FIR滤波器、FFT变换等数字信号处理算法。

• 支持浮点运算和定点运算，满足不同精度需求。

4. 高速接口功能：

• 支持LVDS、PCI Express、Serial RapidIO等高速接口协议，实现高速数据传输。

• 提供差分信号收发器，提高信号完整性和抗干扰能力。

5. 系统控制功能：

• 作为系统的核心控制器，协调各功能模块的工作。

• 支持中断处理、任务调度等系统级功能。

6. 调试和测试功能：

• 提供JTAG接口和SignalTap II逻辑分析仪等调试工具，方便用户对设计进行调试和测试。

• 支持在线编程和动态重配置功能，提高开发灵活性。

七、应用产品

EP4CE10F17C8N凭借其高性能、低功耗和丰富的功能特性，被广泛应用于以下产品中：

1. 通信设备：

• 用于实现基站控制器、光传输设备、交换机等通信设备中的数字信号处理、接口桥接和系统控制等功能。

2. 工业控制：

• 在工业自动化控制系统中，EP4CE10F17C8N可用于实现运动控制、数据采集、信号处理等功能，提高系统的可靠性和实时性。

3. 消费电子：

• 在智能手机、平板电脑、智能电视等消费电子产品中，EP4CE10F17C8N可用于实现图像处理、音频处理、接口转换等功能，提升用户体验。

4. 汽车电子：

• 在汽车电子系统中，EP4CE10F17C8N可用于实现发动机控制、车身控制、车载娱乐等功能，满足汽车电子对可靠性和安全性的高要求。

5. 航空航天：

• 在航空航天领域，EP4CE10F17C8N可用于实现飞行控制、导航定位、数据通信等功能，其高性能和低功耗特性使其成为航空航天电子设备的理想选择。

八、可替代型号

由于EP4CE10F17C8N具有广泛的应用领域和丰富的功能特性，因此在市场上存在多种可替代型号。以下是一些常见的可替代型号及其特点：

1. EP4CE6F17C8N：

• 与EP4CE10F17C8N同属Cyclone IV E系列，但逻辑单元数量较少（6,240个LEs）。

• 适用于对逻辑资源需求较低的应用场景，如简单的接口控制、数据采集等。

2. EP4CE15F17C8N：

• 同样属于Cyclone IV E系列，但逻辑单元数量更多（15,408个LEs）。

• 适用于对逻辑资源需求较高的应用场景，如复杂的数字信号处理、高速接口控制等。

3. EP3C16F484C8N：

• 属于Cyclone III系列FPGA，逻辑单元数量为16,000个左右。

• 与Cyclone IV E系列相比，Cyclone III系列在功耗和性能上略有差异，但价格可能更具优势。

• 适用于对成本敏感且对性能要求不是特别高的应用场景。

4. Xilinx Spartan-6系列FPGA：

• 如XC6SLX9、XC6SLX16等型号，与EP4CE10F17C8N在逻辑资源、I/O数量等方面具有相似性。

• Xilinx Spartan-6系列FPGA以其低成本、高性能和丰富的功能特性在市场上占有一定份额。

• 适用于需要高性能和低成本平衡的应用场景。
