TJA1101在汽车以太网中的实际应用案例

引言

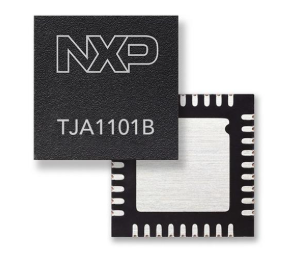

在当今快速发展的汽车工业中，汽车以太网技术正逐步成为下一代车载网络的主流选择。相较于传统的CAN、LIN、FlexRay等总线技术，以太网凭借其高带宽、低延迟、成熟的协议栈以及强大的可扩展性，为汽车电子电气架构（EEA）的创新提供了坚实的基础。恩智浦（NXP）作为全球领先的半导体公司，其推出的TJA1101系列产品，作为汽车以太网PHY（物理层）收发器，在实际项目中扮演着至关重要的角色。它不仅是实现汽车以太网连接的核心组件，更在许多具体应用场景中，展现出其独特的价值和优势。本文将深入探讨TJA1101在多个实际项目中的应用案例，详细阐述其技术特性如何满足这些复杂应用的需求，并分析其在不同架构下的具体实现方式。

TJA1101技术特性概述

在深入探讨具体案例之前，我们有必要简要回顾一下TJA1101的核心技术特性。TJA1101系列是专为汽车应用设计的100BASE-T1以太网物理层收发器。它符合IEEE 802.3bw标准，采用单对双绞线进行数据传输，极大地简化了线束设计，降低了成本和重量。其主要特性包括：

• 100BASE-T1兼容性： 专为汽车以太网设计，支持100 Mbps全双工通信，满足高带宽数据传输需求。

• 低功耗模式： 支持唤醒/睡眠模式，在车辆熄火或网络空闲时，可大幅降低功耗，符合汽车电子的能效要求。

• 高EMC/EMI性能： 在严苛的汽车电磁环境中，具备出色的电磁兼容性（EMC）和电磁干扰（EMI）抑制能力，确保通信的稳定可靠。

• 诊断功能： 集成了线路诊断、温度监控、电压监控等丰富的诊断功能，便于系统故障排查和维护。

• 低延迟： 针对车载实时性应用进行了优化，确保数据传输的低延迟。

这些特性使得TJA1101成为构建高效、可靠、节能的汽车以太网的关键器件。

案例一：高级驾驶辅助系统（ADAS）中的应用

在现代汽车中，ADAS系统是实现L2+、L3乃至更高级别自动驾驶的基础。其核心是各种传感器（如摄像头、雷达、激光雷达）采集海量环境数据，并通过中央计算单元（ECU）进行处理和决策。在这个过程中，数据传输的带宽和实时性是至关重要的。

场景描述：

一个典型的ADAS系统架构中，多个高分辨率摄像头（例如，用于环视、前向视觉）生成的数据流需要实时传输到中央域控制器。每个摄像头的原始数据流带宽可能高达100 Mbps或更高。传统的CAN总线（500 kbps或1 Mbps）显然无法满足这一需求。即使是FlexRay，其最高10 Mbps的带宽也显得捉襟见肘，且其拓扑结构和协议栈复杂性较高。

TJA1101的应用：

在这个项目中，设计者采用了基于以太网的ADAS架构。每个高分辨率摄像头模组内部都集成了TJA1101。摄像头的图像传感器芯片通过MIPI CSI-2接口将图像数据传输给一个支持以太网的SoC（片上系统）或FPGA。该SoC/FPGA负责将图像数据封装成以太网数据包，并通过其内置的MAC（媒体访问控制器）与TJA1101连接。TJA1101作为物理层收发器，将SoC/FPGA产生的数字以太网信号转换为适合在单对非屏蔽双绞线上长距离传输的模拟信号。

具体实现细节：

1. 线束简化： 传统上，高分辨率摄像头可能需要多对LVDS线缆来传输数据，导致线束粗大、重量增加。采用TJA1101后，只需要一根轻便的非屏蔽单对双绞线（UTP）即可实现数据传输，大大简化了整车线束设计。

2. 数据融合： 在中央域控制器端，同样集成了TJA1101。来自不同摄像头的以太网数据流通过一个以太网交换机汇聚。这个交换机可以智能地管理和路由数据流，确保数据以正确的时序到达处理器。

3. 时延管理： 为了确保ADAS系统的实时性，尤其是对于环视系统中的图像拼接，数据的同步性至关重要。以太网TSN（时间敏感网络）技术，结合TJA1101的低延迟特性，可以实现微秒级的时延抖动，确保多个摄像头的数据在域控制器端能够精准同步，为图像拼接和目标识别提供准确的时间戳。

4. 诊断与维护： 项目团队利用了TJA1101内置的诊断功能。在车辆诊断过程中，ECU可以通过软件读取TJA1101的寄存器，检查线路的连接状态、信号质量（如链路质量指标）、温度等。如果某条摄像头链路出现故障，系统能够快速定位到是物理层问题（如线缆断裂、短路）还是上层协议问题，极大地提高了故障排查效率。

在这个ADAS应用案例中，TJA1101不仅解决了高带宽数据传输的瓶颈，还通过简化线束、支持数据融合和提供强大的诊断功能，为构建新一代高性能、高可靠性的ADAS系统奠定了基础。

案例二：车载信息娱乐系统（IVI）与网关应用

车载信息娱乐系统（IVI）正变得越来越复杂，集成了多媒体播放、导航、手机互联、车联网（V2X）等多种功能。为了提供流畅的用户体验和支持未来的OTA（空中下载）更新，高带宽网络是必不可少的。

场景描述：

一个典型的IVI系统架构中，主机（Head Unit）需要与仪表盘、后排显示屏、后视镜、远程信息处理模块（Telematics Control Unit, TCU）等多个ECU进行数据交互。这些数据包括高清视频流、音频流、GPS信息、车辆状态数据等。同时，车内还有一个中央网关，作为不同域网络（如动力总成、车身电子、底盘控制、信息娱乐）之间的桥梁，负责数据路由和安全隔离。

TJA1101的应用：

在这个项目中，设计者将以太网作为IVI系统和中央网关的主干网络。

1. IVI内部主干网络： IVI主机内部集成了以太网交换机，并使用TJA1101连接到各种外设。例如，高清视频流从主处理器通过TJA1101传输到后排显示屏的ECU，从而实现流畅的高清视频播放。这种架构避免了传统的LVDS或同轴线缆方案，使得系统更加灵活，易于扩展。此外，未来的功能扩展，比如增加一个流媒体盒子或连接一个额外的显示器，只需要在交换机上增加一个端口即可，无需重新布线，大大降低了开发和生产成本。

2. 中央网关： 在中央网关中，TJA1101被用于实现以太网与CAN/LIN等传统总线之间的互联。网关处理器通过其以太网MAC连接到TJA1101，从而实现与IVI系统、TCU等以太网设备的高速通信。同时，该网关处理器也集成了CAN/LIN控制器，用于与动力总成、车身电子等传统总线域进行通信。这样，网关就可以扮演协议转换和数据路由的角色，将来自CAN总线的车辆状态信息（如车速、油耗）封装成以太网数据包，传输给IVI主机进行显示；反之，也可以将IVI主机发出的控制指令（如OTA更新请求）通过CAN总线发送给其他ECU。

3. 功耗管理： 该项目特别关注车辆的低功耗模式。当车辆熄火后，IVI系统会进入休眠状态。TJA1101的睡眠模式在这里发挥了关键作用。当系统进入低功耗模式时，主处理器会通过MII/RMII接口将TJA1101配置到睡眠模式。此时，TJA1101的功耗可以降到非常低的水平。同时，它还可以配置为支持唤醒功能。例如，当驾驶员解锁车门或按下启动按钮时，某个ECU可以通过以太网发送一个特定的唤醒数据包（如WOL, Wake-on-LAN），TJA1101会检测到该数据包并产生一个中断信号，唤醒网关处理器和IVI主机，从而实现快速启动。

总结：

TJA1101在车载信息娱乐和网关应用中的成功部署，证明了其在实现复杂网络架构、满足高带宽需求、以及优化系统功耗方面的卓越性能。它为汽车EEA的域控制器架构和集中式架构提供了坚实的基础。

案例三：整车OTA（空中下载）更新系统

随着智能汽车的发展，**OTA（Over-The-Air）**更新已成为一项标配功能。它允许汽车制造商远程修复软件漏洞、升级新功能，甚至优化车辆性能。高效、安全、可靠的OTA更新依赖于高速的数据传输通道。

场景描述：

一个典型的OTA更新流程是：车辆通过蜂窝网络（如5G/4G）连接到云端OTA服务器，下载更新包。更新包可能包含多个ECU的固件，其大小可能从几MB到几百MB不等。下载完成后，车辆网关需要将这些更新包分发到对应的ECU上。如果使用传统的CAN总线，其低带宽（最高1 Mbps）意味着传输一个大固件包可能需要数分钟甚至数小时，这既耗时又增加了传输失败的风险。

TJA1101的应用：

在这个项目中，设计者利用以太网作为OTA数据分发的主干网络，显著提升了更新效率。

1. OTA数据下载与分发： 车辆的**TCU（远程信息处理单元）**负责与云端OTA服务器通信。TCU通过其内置的以太网接口连接到车辆的以太网骨干网。当OTA更新包下载完成后，TCU会将更新包通过以太网传输给中央网关。

2. 高速传输： 中央网关集成了TJA1101和以太网交换机。来自TCU的更新数据通过以太网高速传输到网关。然后，网关可以利用其高性能处理器，同时将更新数据通过不同的以太网端口，分发给多个支持以太网的ECU（例如，IVI主机、仪表盘、域控制器等）。

3. 传统总线ECU的更新： 对于那些不支持以太网的传统ECU（如车身控制模块、座椅记忆模块等），网关会通过TJA1101将以太网数据转换为CAN/LIN总线数据，然后将更新包分发给这些ECU。由于以太网与CAN/LIN之间的带宽差异，网关需要具备数据缓存和流控制能力，以确保数据的平稳传输。但即使如此，以太网作为主干网，其高速传输能力依然极大地缩短了整个OTA更新周期，特别是当需要同时更新多个ECU时。

4. 冗余与容错： 在这个OTA更新项目中，为了提高系统的可靠性，部分关键ECU（如域控制器）采用了双PHY设计，即每个ECU都集成了两个TJA1101。这样可以实现冗余链路。如果一条以太网链路出现故障，另一条链路可以继续传输，确保更新不会中断。TJA1101内置的诊断功能，如电缆故障检测，也为这种冗余系统提供了实时的健康监测。

TJA1101在OTA更新系统中的应用，充分体现了其在处理大容量数据传输、提升网络效率和增强系统可靠性方面的优势。它使得汽车制造商能够更高效、更安全地为车辆进行远程软件升级，从而提升用户体验并延长车辆的生命周期。

案例四：汽车域控制器（Domain Controller）架构中的应用

随着汽车电子电气架构的演进，传统的分布式ECU架构正在向域控制器架构和中央计算架构转变。在域控制器架构中，一个域控制器负责管理特定功能域内的所有功能，例如，一个车身域控制器可能负责门窗、灯光、座椅等所有车身功能。以太网是连接不同域控制器和中央计算单元的核心。

场景描述：

一个典型的域控制器架构中，有多个域控制器，如车身域控制器、动力总成域控制器、智能座舱域控制器、自动驾驶域控制器等。这些域控制器之间需要进行大量的数据交互，以实现跨域功能。例如，自动驾驶域控制器需要获取来自车身域控制器的门锁状态信息，以确保在特定条件下（如车门未锁紧）无法启动自动驾驶功能。

TJA1101的应用：

在这个架构中，TJA1101被广泛用于连接不同域控制器，构建一个高带宽的车载以太网骨干网。

1. 域控制器间的通信： 每个域控制器都集成了以太网接口，并使用TJA1101作为其物理层收发器。不同域控制器之间通过以太网交换机连接。例如，智能座舱域控制器通过TJA1101将用户界面数据发送给仪表盘，同时从动力总成域控制器接收车辆速度、转速等信息。这种基于以太网的通信方式，可以确保实时、大容量的数据传输，为复杂的跨域功能（如自动驾驶与座舱的交互、车辆状态信息的集中显示）提供了坚实的基础。

2. 区域网关（Zonal Gateway）： 随着中央计算架构的兴起，区域网关的概念也应运而生。区域网关负责管理其所在区域内的传感器和执行器，并将数据通过以太网传输到中央计算单元。在这个应用中，每个区域网关都集成了TJA1101。例如，一个前部区域网关负责连接所有前部传感器（如前向雷达、前向摄像头）和执行器（如前大灯、主动进气格栅）。传感器数据通过区域网关的TJA1101被发送到中央计算单元进行处理。这种架构大大简化了线束，将复杂的物理连接转移到软件层面，使车辆的可配置性和可扩展性大大增强。

3. 电源管理与唤醒： 在这个项目中，电源管理是一个关键挑战。当车辆熄火后，大部分ECU都需要进入低功耗状态。然而，某些功能（如远程解锁、远程启动）仍然需要保持部分网络唤醒。通过TJA1101的睡眠与唤醒功能，可以实现按需唤醒。例如，当用户使用手机App远程启动车辆时，远程信息处理模块（TCU）会接收到指令，并通过以太网发送唤醒数据包。区域网关上的TJA1101接收到此数据包后，会唤醒区域网关处理器，进而唤醒中央计算单元，最终启动车辆，从而在不影响用户体验的前提下，最大限度地降低车辆的静态功耗。

总结：

TJA1101在汽车域控制器架构和区域网关中的应用，展示了其作为汽车以太网骨干核心器件的卓越能力。它不仅解决了域控制器之间的数据交互难题，还为下一代汽车EEA的演进提供了强大的硬件支撑。

案例五：车载诊断系统（OBD）与测试应用

在车辆的研发、生产和售后服务阶段，车载诊断是必不可少的一环。传统的车载诊断通常通过CAN总线实现，其带宽限制了诊断数据的传输速度，特别是在下载大容量的诊断日志或进行固件更新时，效率低下。

场景描述：

一个典型的诊断场景是：维修人员使用诊断工具（如手持式诊断仪）连接车辆的OBD-II接口，读取车辆故障码、实时数据流，或者进行ECU的编程和固件更新。传统的OBD-II接口主要基于CAN总线，其通信速度慢，无法满足现代汽车对高速诊断的需求。

TJA1101的应用：

在这个项目中，设计者采用了车载以太网作为新的诊断接口，极大地提高了诊断效率。

1. 以太网诊断接口： 在车辆的OBD-II接口中，除了传统的CAN总线引脚，还增加了以太网引脚。车辆内部的诊断网关或中央计算单元集成了TJA1101。当维修人员连接支持以太网诊断的诊断仪时，诊断仪内部的以太网控制器通过TJA1101与车辆的诊断网关建立以太网连接。

2. 高速数据传输： 一旦以太网连接建立，诊断仪就可以通过以太网（而不是CAN）与车辆进行通信。这使得诊断数据的传输速度从CAN的500kbps提升到以太网的100Mbps，传输效率提高了200倍。例如，下载一个几百MB的车辆日志文件，使用以太网可能只需要几秒钟，而使用CAN可能需要数十分钟。

3. 多ECU并行诊断： 以太网的交换机架构使得多ECU并行诊断成为可能。通过诊断仪发送的以太网数据包，可以同时与多个ECU进行通信，从而实现对整车网络的快速扫描和诊断。这在传统的CAN总线中是难以实现的，因为CAN总线是一个广播总线，一次只能与一个ECU进行固件更新，否则会造成总线拥塞。

4. 远程诊断： 结合车联网技术，以太网诊断还支持远程诊断。当车辆出现故障时，TCU可以通过蜂窝网络将诊断数据通过以太网上传到云端，由远程诊断服务器进行分析。这使得车辆制造商能够更快速地响应客户问题，甚至在客户将车辆送到维修站之前就能提前定位问题。

总结：

TJA1101作为车载以太网诊断接口的核心，显著提升了车辆诊断的效率和功能。它不仅加快了数据传输速度，还支持多ECU并行诊断和远程诊断，为汽车的售后服务和维护带来了革命性的改变。

案例六：摄像头-传感器与ECU之间的点对点连接

在一些特定的汽车应用场景中，需要实现传感器与处理单元之间的点对点（Point-to-Point）高速连接，例如高分辨率摄像头或激光雷达与中央域控制器之间的直接连接。这种连接需要极低的延迟和极高的可靠性。

场景描述：

一个前向自动驾驶摄像头，其分辨率可能高达8MP或12MP，以每秒30帧的速度输出数据。这些原始数据流需要实时传输到自动驾驶域控制器进行处理。传统的MIPI接口可能需要多根线缆，而且传输距离有限。如果需要将摄像头安装在离域控制器较远的位置，例如前保险杠或车顶，线束的长度会成为一个挑战。

TJA1101的应用：

在这个项目中，设计者采用了TJA1101实现了摄像头与域控制器之间的以太网点对点连接。

1. 物理层连接： 摄像头模组内部的SoC/FPGA将图像数据封装成以太网数据包，并通过其内置的MAC连接到TJA1101。TJA1101作为唯一的物理层收发器，通过一根单对非屏蔽双绞线，直接连接到自动驾驶域控制器上的另一个TJA1101。

2. 低延迟传输： 在这种点对点连接中，由于没有以太网交换机的引入，数据传输的延迟可以降到最低。这对于需要实时处理的自动驾驶应用至关重要，因为任何微小的延迟都可能影响到决策的准确性。

3. 电源与唤醒： 在这个点对点连接中，TJA1101的电源管理功能也得到了充分利用。当车辆熄火时，摄像头ECU会进入休眠状态。TJA1101也随之进入低功耗模式。当需要使用摄像头时，自动驾驶域控制器可以通过以太网发送唤醒数据包，TJA1101会检测到此数据包并唤醒摄像头ECU，从而实现快速启动。

4. 长距离传输： 相比于MIPI等接口，TJA1101支持在单对非屏蔽双绞线上实现长达15米的可靠传输，这使得摄像头可以灵活地安装在车辆的任何位置，而无需担心线束长度的限制。这在设计大型车辆（如卡车、公交车）时尤其重要。

5. 诊断与安全： TJA1101的诊断功能也为这种点对点连接提供了额外的安全保障。域控制器可以定期通过软件查询TJA1101的状态，检查链路是否正常、是否存在开路、短路等故障。这有助于在车辆运行时实时监控传感器的连接状态，确保自动驾驶系统的安全。

总结：

TJA1101在摄像头-传感器与ECU之间的点对点连接应用，展示了其在提供高带宽、低延迟、长距离、高可靠性通信方面的卓越能力。它为传感器与处理单元之间的直接连接提供了一种高效、可靠的解决方案，为下一代自动驾驶和高级驾驶辅助系统的发展提供了硬件基础。

结论

通过以上六个详细的实际项目案例，我们可以清晰地看到恩智浦TJA1101在汽车以太网中的核心地位和广泛应用。它不仅仅是一个简单的物理层收发器，更是构建未来汽车EEA的基石。从满足ADAS系统高带宽、低延迟的数据传输需求，到支撑车载信息娱乐系统和OTA更新，再到构建域控制器架构和高速诊断系统，TJA1101凭借其100BASE-T1兼容性、出色的EMC/EMI性能、强大的诊断功能和灵活的电源管理模式，完美地解决了传统车载网络面临的诸多挑战。

这些案例共同展示了TJA1101如何助力汽车制造商实现：

• 更高的性能： 满足ADAS、IVI等系统对高带宽、低延迟的严苛要求。

• 更低的成本和重量： 单对非屏蔽双绞线的使用，简化了线束设计。

• 更高的可靠性： 强大的EMC/EMI性能和内置诊断功能，确保了在恶劣环境下的稳定通信。

• 更强的可扩展性： 以太网架构为未来功能的扩展提供了无限可能。

• 更优的能效： 低功耗模式和唤醒功能，符合汽车电子的能效要求。

随着汽车行业向软件定义汽车（Software-Defined Vehicle）和中央计算架构的转型，汽车以太网将扮演越来越重要的角色。作为汽车以太网PHY领域的领导者，TJA1101系列产品无疑将继续在未来的汽车创新中发挥关键作用，为我们带来更安全、更智能、更互联的驾乘体验。其在实际项目中的成功应用，也为我们提供了宝贵的经验，证明了其在推动汽车电子技术革命中的巨大价值。
