FDC1004 - Q1：用于 EMC 的汽车级 4 通道、16 位电容数字转换器，带主动屏蔽驱动器详解

一、引言

在汽车电子领域，随着智能化和自动化程度的不断提高，各种先进的传感器技术得到了广泛应用。电容式感应技术凭借其超低功耗、低成本和高分辨率等优势，在接近感应、手势识别、材料分析以及远程液位感应等众多应用场景中发挥着重要作用。FDC1004 - Q1 作为一款专为电容式感应应用设计的汽车级 4 通道、16 位电容数字转换器，并且带有主动屏蔽驱动器，为汽车电子系统提供了高精度、可靠的电容测量解决方案。本文将对该芯片进行全面详细的介绍，包括其特性、工作原理、应用场景、设计要点以及采购信息等方面。

二、FDC1004 - Q1 概述

FDC1004 - Q1 是德州仪器（TI）推出的一款高性能电容数字转换器，符合汽车应用要求，通过了 AEC - Q100 标准认证。它具有 4 个独立的测量通道，每个通道都能将电容值转换为 16 位的数字信号，为系统提供精确的电容测量数据。同时，该芯片集成了主动屏蔽驱动器，能够有效降低电磁干扰（EMI），提高测量的准确性和稳定性，特别适用于对电磁兼容性要求较高的汽车电子环境。

三、FDC1004 - Q1 的主要特性

（一）汽车级认证与可靠性

FDC1004 - Q1 符合 AEC - Q100 标准，具备出色的可靠性和稳定性，能够适应汽车电子系统复杂恶劣的工作环境。其器件温度等级为 1 级，可在 - 40°C 至 125°C 的宽温度范围内正常工作，确保在各种气候条件下都能提供准确的测量结果。此外，该芯片在静电放电（ESD）防护方面表现出色，人体放电模式（HBM）ESD 分类等级为 2 级，组件充电模式（CDM）ESD 分类等级为 C5 级，有效防止静电对芯片的损坏，提高了产品的使用寿命和可靠性。

（二）高精度测量能力

该芯片具有 ±15pF 的输入范围和 0.5fF 的测量分辨率，能够精确测量微小的电容变化。这种高精度的测量能力使得 FDC1004 - Q1 在各种需要高精度电容检测的应用中表现出色，如接近传感器、手势识别等。同时，它可处理高达 100pF 的传感器偏移电容，该偏移电容既可以在内部编程，也可以使用外部电容进行设置，用于跟踪环境随时间和温度的变化，进一步提高了测量的准确性和稳定性。

（三）灵活的输出速率

FDC1004 - Q1 提供了可编程的输出速率，用户可以根据实际应用需求选择 100、200 或 400S/s 的输出速率。这种灵活性使得芯片能够适应不同速度要求的测量场景，既满足了高速实时测量的需求，又可以在对速度要求不高的应用中降低功耗，延长电池使用寿命。

（四）低功耗设计

在汽车电子系统中，功耗是一个重要的考虑因素。FDC1004 - Q1 在功耗方面表现出色，工作时的电流消耗仅为 750µA，待机时的电流消耗更是低至 29µA。这种低功耗设计使得芯片非常适合电池供电的汽车电子设备，如汽车钥匙、胎压监测系统等，能够有效延长设备的使用时间，减少电池更换的频率。

（五）丰富的接口与封装选项

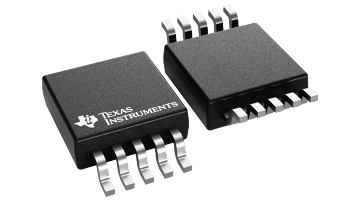

该芯片采用 I2C 接口与微控制器（MCU）进行通信，这种通用的接口标准使得芯片能够方便地与各种 MCU 进行集成，简化了系统设计。同时，FDC1004 - Q1 采用 10 引脚 VSSOP 封装，外形小巧，尺寸仅为 3mm×4.9mm，非常适合空间受限的汽车电子应用。此外，该封装还支持在量产过程中进行光学检测，提高了生产效率和产品质量。

（六）主动屏蔽驱动器

FDC1004 - Q1 集成了主动屏蔽驱动器，这是该芯片的一大特色。主动屏蔽驱动器能够产生与传感器激励信号相反的屏蔽信号，将其施加到传感器周围的屏蔽层上，从而有效降低外部电磁干扰对传感器的影响，提高测量的信噪比。同时，屏蔽驱动器还可以帮助聚焦电容传感器的感应方向，提高测量的灵敏度和准确性。

四、FDC1004 - Q1 的工作原理

（一）电容测量原理

FDC1004 - Q1 基于电容 - 电压转换原理进行电容测量。芯片内部产生一个激励信号，将其施加到传感器的激励端（CIN），传感器另一端连接到芯片的输入端。当传感器电容发生变化时，会导致输入端的电压发生变化。芯片通过内部的电容 - 电压转换电路将这个电压变化转换为与电容变化成正比的电压信号，然后经过模数转换器（ADC）将其转换为数字信号，供后续处理和分析。

（二）主动屏蔽驱动器工作原理

主动屏蔽驱动器的工作原理是通过产生一个与传感器激励信号相位相反、幅度相等的屏蔽信号，将其施加到传感器周围的屏蔽层上。这样，屏蔽层与传感器之间形成一个等电位体，外部电磁干扰在屏蔽层上产生的感应电流会被屏蔽信号抵消，从而减少了电磁干扰对传感器的影响。同时，屏蔽驱动器还可以根据传感器的特性调整屏蔽信号的参数，优化屏蔽效果，提高测量的准确性和稳定性。

（三）多通道测量原理

FDC1004 - Q1 具有 4 个独立的测量通道，每个通道都有自己独立的激励信号源、输入电路和 ADC。芯片通过多路复用器（MUX）依次选择每个通道进行测量，将测量结果存储在相应的寄存器中。用户可以通过 I2C 接口读取这些寄存器中的数据，获取每个通道的电容测量值。这种多通道测量方式使得芯片能够同时对多个传感器进行测量，提高了系统的测量效率和灵活性。

五、FDC1004 - Q1 的应用场景

（一）汽车接近传感器

在汽车中，接近传感器广泛应用于车门把手、后备箱盖等部位，用于检测用户的手部接近，实现无钥匙进入功能。FDC1004 - Q1 的高精度测量能力和低功耗设计使其非常适合用于汽车接近传感器。通过将传感器安装在车门把手或后备箱盖内部，当用户的手部接近时，传感器电容会发生变化，FDC1004 - Q1 能够精确检测到这个变化，并将信号传输给汽车的电子控制单元（ECU），从而实现无钥匙进入功能。

（二）手势识别

随着汽车智能化的发展，手势识别技术在汽车内部得到了越来越多的应用，如控制多媒体系统、调节空调温度等。FDC1004 - Q1 可以用于实现手势识别功能，通过在汽车内部合适的位置安装多个电容传感器，当用户的手部在传感器上方做手势时，会引起传感器电容的变化。FDC1004 - Q1 对这些电容变化进行实时测量和分析，识别出用户的手势动作，并将信号传输给 ECU，从而实现相应的控制功能。

（三）汽车雨滴传感器

汽车雨滴传感器用于检测雨滴的存在和雨量大小，自动控制雨刮器的工作速度。FDC1004 - Q1 可以集成到汽车雨滴传感器中，通过测量传感器表面的电容变化来检测雨滴。当雨滴落在传感器表面时，会改变传感器表面的电容值，FDC1004 - Q1 能够精确测量这个变化，并根据变化的幅度判断雨量大小，从而控制雨刮器以合适的速度工作。

（四）远程和直接液位传感器

在汽车中，液位传感器用于监测各种液体的液位，如燃油液位、冷却液液位等。FDC1004 - Q1 的高偏移电容能力和远程测量功能使其非常适合用于液位传感器。通过将传感器安装在液体容器内部或外部，当液体液位发生变化时，会引起传感器电容的变化。FDC1004 - Q1 能够精确测量这个变化，并将液位信息传输给 ECU，实现对液体液位的实时监测和报警。

（五）高分辨率金属分析

在汽车制造过程中，需要对金属材料进行高精度的分析和检测，以确保材料的质量和性能。FDC1004 - Q1 可以用于实现高分辨率金属分析功能，通过将传感器靠近金属材料表面，测量传感器与金属材料之间的电容变化。不同金属材料的电容特性不同，FDC1004 - Q1 能够根据电容变化的大小和特征判断金属材料的种类和质量，为汽车制造提供重要的检测手段。

六、FDC1004 - Q1 的设计要点

（一）传感器设计

传感器是电容式感应系统的关键部件，其设计直接影响测量的准确性和稳定性。在设计传感器时，应根据具体的应用场景选择合适的传感器材料和形状。传感器可以采用任意金属或导体制作，如铜、铝等。传感器的形状可以根据实际需求设计为平板形、圆形、环形等。同时，要注意传感器的尺寸和间距，避免传感器之间相互干扰。此外，为了提高传感器的灵敏度，可以在传感器表面涂覆一层绝缘材料，增加传感器与被测物体之间的电容耦合。

（二）屏蔽设计

由于 FDC1004 - Q1 集成了主动屏蔽驱动器，因此在系统设计中要合理设计屏蔽层。屏蔽层应采用导电性能良好的材料制作，如铜箔等。屏蔽层应紧密包裹在传感器周围，确保与传感器之间有良好的电气连接。同时，要注意屏蔽层的接地设计，将屏蔽层连接到芯片的屏蔽端（SHLD），确保屏蔽信号能够有效抵消外部电磁干扰。

（三）电源设计

FDC1004 - Q1 的电源电压为 3.3V，在设计电源电路时，要确保电源的稳定性和纹波系数符合芯片的要求。可以采用线性稳压器或开关稳压器为芯片提供稳定的 3.3V 电源。同时，要注意电源的去耦设计，在芯片的电源引脚附近放置合适的去耦电容，滤除电源中的高频噪声，提高电源的质量。

（四）接口设计

FDC1004 - Q1 采用 I2C 接口与 MCU 进行通信，在设计接口电路时，要确保 I2C 总线的电气特性符合标准要求。I2C 总线的上拉电阻应根据总线的负载情况进行合理选择，一般选择 4.7kΩ 至 10kΩ 的电阻。同时，要注意 I2C 总线的布线设计，避免总线过长和与其他信号线的干扰，确保通信的可靠性和稳定性。

七、FDC1004 - Q1 的评估与测试

（一）评估套件介绍

为了方便用户对 FDC1004 - Q1 进行评估和测试，德州仪器提供了 FDC1004EVM 评估套件。该评估套件是一个即插即用的系统，包含了 FDC1004 - Q1 芯片、传感器、MCU 以及相关的电路和软件。用户可以通过该评估套件快速搭建测试平台，对芯片的性能和功能进行全面评估。

（二）测试方法

在进行 FDC1004 - Q1 的测试时，可以采用以下几种方法：

1. 静态测试：将传感器固定在一个稳定的环境中，不施加任何外部干扰，测量传感器的初始电容值。然后改变传感器的环境条件，如温度、湿度等，观察传感器电容值的变化，测试芯片对环境变化的跟踪能力。

2. 动态测试：通过模拟实际应用场景，对传感器施加动态的激励信号，如模拟手部接近、雨滴落下等，测量传感器电容的变化，测试芯片的动态响应能力和测量精度。

3. 电磁兼容性测试：在存在外部电磁干扰的环境中，对传感器进行测量，观察芯片的测量结果是否受到干扰，测试芯片的抗电磁干扰能力。

八、元器件采购上拍明芯城

拍明芯城（www.iczoom.com）是一家专业的电子元器件采购平台，为广大电子工程师和采购人员提供丰富的元器件采购信息。在拍明芯城上，您可以轻松查询到 FDC1004 - Q1 的型号信息、品牌、价格参考、国产替代方案、供应商厂家、封装形式、规格参数以及数据手册等详细资料。同时，拍明芯城还提供中文数据手册和引脚图及功能说明，方便您快速了解和使用该元器件。无论您是进行产品研发还是批量采购，拍明芯城都能为您提供一站式的采购服务，帮助您高效、便捷地完成元器件采购任务。

九、结论

FDC1004 - Q1 作为一款专为汽车电子应用设计的 4 通道、16 位电容数字转换器，具有汽车级认证、高精度测量、低功耗、丰富的接口和主动屏蔽驱动器等诸多优点。它在汽车接近传感器、手势识别、雨滴传感器、液位传感器以及高分辨率金属分析等众多应用场景中都有着广泛的应用前景。通过合理的设计和测试，能够充分发挥 FDC1004 - Q1 的性能优势，为汽车电子系统提供高精度、可靠的电容测量解决方案。在元器件采购方面，拍明芯城为您提供全面的采购信息和优质的服务，是您采购 FDC1004 - Q1 等电子元器件的理想选择。
