PGA900：具有数字和模拟输出的可编程电阻式传感调节器详解

一、引言

在工业自动化、消费电子、汽车电子等众多领域，传感器扮演着至关重要的角色，它们能够将各种物理量转化为电信号，为后续的数据处理和控制提供基础。而传感调节器则是对传感器输出的电信号进行进一步处理和调节的关键器件，其性能直接影响着整个系统的准确性和可靠性。PGA900作为一款具有数字和模拟输出的可编程电阻式传感调节器，凭借其高精度、低噪声、低功耗以及丰富的功能特性，在众多传感调节器中脱颖而出，广泛应用于压力传感、液位测量、体重称重等多个领域。本文将对PGA900进行全面深入的介绍，包括其特性、工作原理、应用场景以及开发支持等方面。

二、PGA900的特性

（一）高精度与低噪声

PGA900是一款高精度的电阻式传感信号调节器，能够精确地对传感器输出的微弱信号进行放大和调节。其低噪声特性确保了在信号处理过程中不会引入过多的干扰，从而保证了输出信号的准确性和稳定性。这对于对精度要求极高的应用场景，如精密压力测量、高精度称重等，具有重要意义。例如，在工业生产中的精密压力控制系统中，PGA900能够准确地将压力传感器输出的微小电压变化转化为可处理的数字信号，为系统的精确控制提供可靠依据。

（二）低功耗与小尺寸

随着电子设备向小型化和低功耗方向发展，对传感调节器的功耗和尺寸也提出了更高的要求。PGA900具有低功耗的特点，能够在满足性能要求的同时，降低设备的整体能耗，延长电池使用寿命。同时，其小尺寸的设计使得它可以方便地集成到各种紧凑的电子设备中，节省空间。例如，在便携式医疗设备中，如电子血压计、血糖仪等，PGA900的低功耗和小尺寸特性使得设备更加便携，方便患者使用。

（三）用户可编程的温度和非线性补偿

在实际应用中，传感器的输出往往会受到温度变化和非线性因素的影响，导致测量结果出现偏差。PGA900具备用户可编程的温度和非线性补偿功能，用户可以根据具体应用场景和传感器的特性，通过编程对温度和非线性误差进行校准和补偿，从而提高测量的准确性。例如，在热电偶温度测量系统中，由于热电偶的输出与温度之间存在一定的非线性关系，并且会受到环境温度的影响，使用PGA900可以通过编程实现温度和非线性补偿，使测量结果更加准确可靠。

（四）片上ARM Cortex M0微处理器

PGA900内置了ARM Cortex M0微处理器，这使得它具有强大的数据处理能力和可编程性。用户可以通过编写软件来实现各种校准补偿标定算法，如线性化算法、温度补偿算法等，以满足不同应用的需求。同时，微处理器的存在也为PGA900的功能扩展提供了可能，用户可以根据实际需要开发新的功能和应用。例如，在一些智能传感器系统中，PGA900可以通过微处理器实现数据的本地处理和分析，减少数据传输量，提高系统的响应速度。

（五）多种输出选项

PGA900提供了多种输出选项，包括三线制比例电压和绝对电压输出、二线制4 - 20mA电流回路输出、脉宽调制（PWM）输出、串行外设接口（SPI）输出、内部集成电路（I2C）输出等。这种多样化的输出方式使得PGA900可以方便地与各种不同的设备和系统进行连接和通信，满足不同应用场景的需求。例如，在工业自动化控制系统中，4 - 20mA电流回路输出是一种常用的信号传输方式，PGA900可以通过该输出方式将测量信号传输到远程的控制设备中；而在一些需要数字信号处理的系统中，SPI或I2C输出则可以方便地与微控制器或其他数字设备进行数据交换。

（六）单线制接口（OWI）

PGA900具有独特的单线制接口（OWI），它可以通过电源引脚进行通信和配置，无需使用额外的线路。这一特性大大简化了系统的布线，降低了成本，同时也提高了系统的可靠性。例如，在一些对布线要求较高的应用场景中，如航空航天、汽车电子等，PGA900的单线制接口可以减少线路数量，减轻设备重量，提高系统的抗干扰能力。

（七）宽电源电压范围和宽工作温度范围

PGA900的片上电源管理支持3.3V至30V的宽电源电压范围，能够适应不同电源条件的应用场景。同时，其工作温度范围为 - 40°C至 + 150°C，可以在恶劣的环境条件下正常工作，满足工业、汽车等领域对器件环境适应性的要求。例如，在汽车发动机舱内，温度变化较大，PGA900的宽工作温度范围使其能够稳定地工作，为汽车发动机的监测和控制提供可靠的信号调节。

三、PGA900的工作原理

（一）模拟前端（AFE）处理

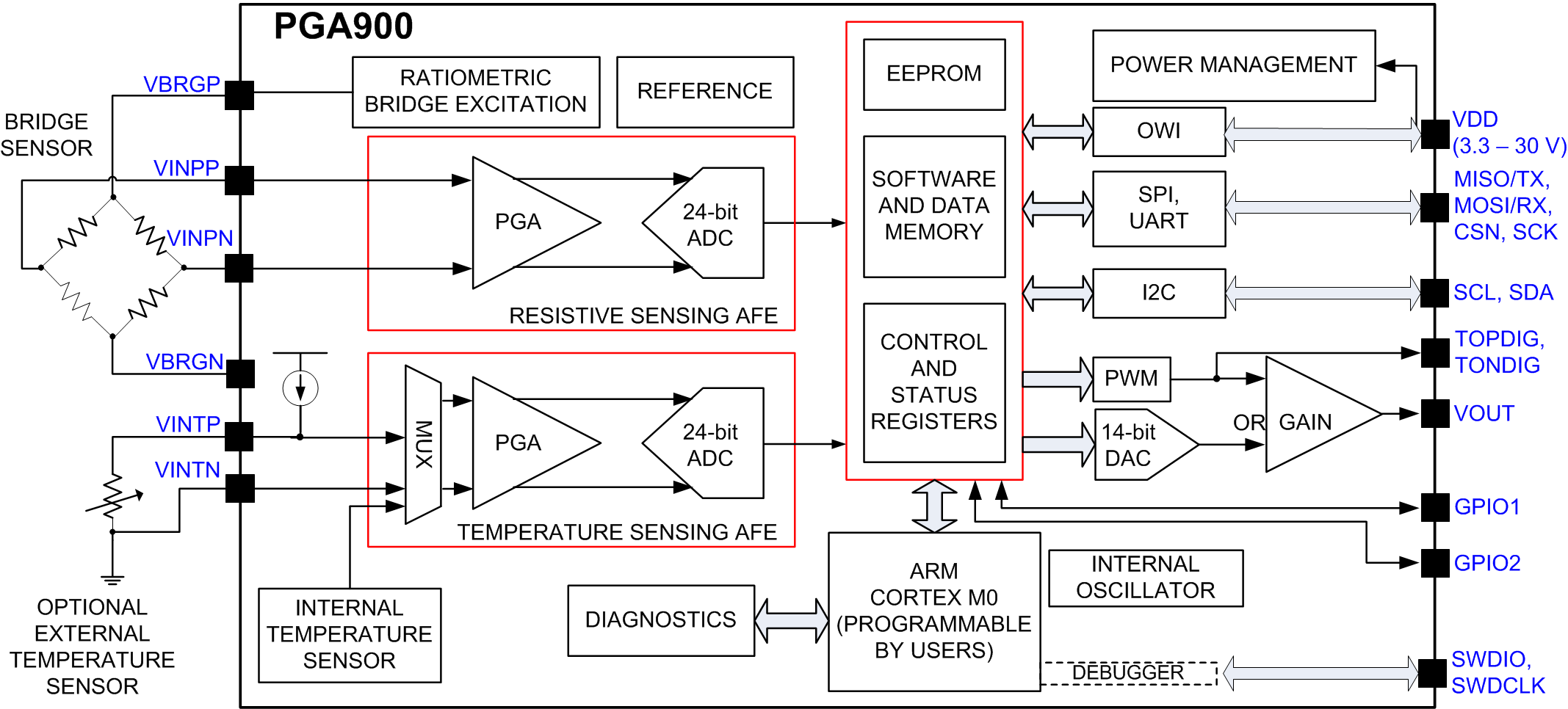

PGA900通过两个独立的模拟前端（AFE）链对其输入信号进行放大和数字化调节。每个AFE链包括一个低噪声可编程增益放大器和一个24位Σ - Δ模数转换器。低噪声可编程增益放大器可以根据传感器的输出信号强度和测量要求，调整放大倍数，将微弱的传感器信号放大到合适的范围，以便后续的模数转换。24位Σ - Δ模数转换器则将放大后的模拟信号转换为高精度的数字信号，为后续的数字处理提供基础。

（二）数字信号处理

经过AFE处理后的数字信号进入片上的ARM Cortex M0微处理器进行进一步的处理。微处理器可以根据用户编写的软件，执行各种校准补偿标定算法，如线性化算法、温度补偿算法等。例如，在线性化算法中，微处理器可以根据预先存储的校准曲线，对输入的数字信号进行修正，使其输出与实际物理量之间呈现线性关系；在温度补偿算法中，微处理器可以根据内置或外接的温度传感器测量的温度值，对传感器输出信号进行温度补偿，消除温度对测量结果的影响。

（三）输出信号生成

经过数字信号处理后，PGA900根据用户选择的输出方式生成相应的输出信号。如果选择比例电压或绝对电压输出，微处理器会控制内部的数模转换器（DAC）将数字信号转换为模拟电压信号输出；如果选择4 - 20mA电流回路输出，微处理器会通过控制内部的电流源，将数字信号转换为相应的电流信号输出；如果选择PWM输出，微处理器会根据数字信号的值生成相应占空比的PWM信号；如果选择SPI或I2C输出，微处理器会将数字信号按照相应的通信协议通过SPI或I2C接口输出。

四、PGA900的应用场景

（一）压力传感发射器和变送器

在工业生产中，压力测量是一个非常重要的参数，广泛应用于石油、化工、电力等行业。PGA900可以与各种压力传感器配合使用，构建高精度的压力传感发射器和变送器。通过其高精度的信号调节和温度补偿功能，能够准确测量压力值，并将测量信号以4 - 20mA电流回路或数字信号的形式传输到远程的控制设备中，实现对压力的实时监测和控制。例如，在石油钻井过程中，PGA900可以对钻井液的压力进行精确测量，为钻井操作提供重要的参考依据，确保钻井过程的安全进行。

（二）液位计和流量计

液位和流量测量也是工业生产中常见的测量任务。PGA900可以与液位传感器和流量传感器配合，实现对液位和流量的准确测量。在液位测量中，PGA900可以对液位传感器输出的信号进行调节和补偿，消除温度等因素对测量结果的影响，提高测量的准确性；在流量测量中，PGA900可以对流量传感器输出的脉冲信号进行计数和处理，计算出流体的流量，并将测量结果以数字信号或电流信号的形式输出。例如，在水处理厂中，PGA900可以用于测量水池的液位和水流的流量，为水处理过程的自动化控制提供数据支持。

（三）体重秤、载荷计和应变计

在消费电子和工业领域，体重秤、载荷计和应变计等设备也广泛使用。PGA900可以与这些设备中的传感器配合，实现对重量、载荷和应变的精确测量。其高精度和低噪声特性使得测量结果更加准确可靠，同时多种输出选项可以方便地与显示设备或控制系统进行连接。例如，在电子体重秤中，PGA900可以将体重传感器输出的微弱信号进行放大和调节，转换为数字信号后在显示屏上显示体重值，为用户提供准确的体重测量结果。

（四）热电偶、热敏电阻和两线制电阻温度计（RTD）

温度测量在许多领域都非常重要，如工业加热控制、医疗设备、环境监测等。PGA900可以与热电偶、热敏电阻和两线制电阻温度计等温度传感器配合，实现对温度的准确测量。通过其温度补偿功能，可以消除传感器本身的温度误差，提高测量的准确性。同时，PGA900可以将测量得到的温度信号以数字信号或电流信号的形式输出，方便与其他设备进行集成和通信。例如，在工业炉温度控制系统中，PGA900可以对热电偶输出的温度信号进行调节和补偿，将准确的温度值传输给控制器，实现对工业炉温度的精确控制。

五、PGA900的开发支持

（一）开发环境

PGA900支持多种开发环境，如Keil MDK、IAR Embedded Workbench、STM32CubeIDE等。这些开发环境提供了丰富的调试功能和硬件抽象层（HAL），简化了开发过程。开发人员可以在这些开发环境中编写、编译和调试PGA900的应用程序，实现对PGA900的各种功能配置和算法实现。例如，在Keil MDK开发环境中，开发人员可以使用C语言编写PGA900的控制程序，通过调试工具对程序进行实时调试，观察程序的运行状态和变量的值，快速定位和解决问题。

（二）库和中间件

德州仪器（TI）提供了丰富的库和中间件，包括STM32Cube库等，其中包含了针对PGA900的丰富外设驱动和应用示例代码。这些库和中间件能够帮助开发人员更快速地搭建系统，减少开发时间和工作量。开发人员可以直接调用这些库函数来实现PGA900的各种功能，如模拟信号采集、数字信号处理、通信接口配置等。同时，应用示例代码也为开发人员提供了参考和借鉴，帮助他们更好地理解和使用PGA900。

（三）调试工具

PGA900支持SWD和JTAG调试接口，能够与STM32评估板、ST - Link调试器等硬件调试工具配合使用，进行实时调试和性能分析。通过这些调试工具，开发人员可以对PGA900的程序进行单步执行、断点设置、变量观察等操作，深入了解程序的运行过程，及时发现和解决问题。例如，在使用ST - Link调试器时，开发人员可以通过USB接口将调试器与计算机连接，然后将调试器与PGA900的开发板连接，在开发环境中启动调试功能，即可对PGA900的程序进行实时调试。

（四）相关文档和应用手册

德州仪器为PGA900提供了详细的技术文档和应用手册，如《PGA900数据手册》《将PGA900用作容性负载驱动器应用手册》《将PGA900用作4mA至20mA电流回路变送器应用手册》等。这些文档和应用手册包含了PGA900的详细特性、引脚定义、电气参数、应用电路、编程指南等信息，为开发人员提供了全面的技术支持和参考。开发人员可以通过阅读这些文档和应用手册，深入了解PGA900的性能和使用方法，快速开展开发工作。

六、结论

PGA900作为一款具有数字和模拟输出的可编程电阻式传感调节器，凭借其高精度、低噪声、低功耗、小尺寸以及丰富的功能特性，在工业自动化、消费电子、汽车电子等多个领域具有广泛的应用前景。其用户可编程的温度和非线性补偿功能、片上ARM Cortex M0微处理器、多种输出选项和单线制接口等特性，为用户提供了灵活、便捷的开发和使用体验。同时，丰富的开发支持资源，如开发环境、库和中间件、调试工具以及相关文档和应用手册，进一步降低了开发难度，缩短了开发周期。随着电子技术的不断发展和应用需求的不断提高，PGA900有望在更多领域得到应用和推广，为传感器信号调节技术的发展做出更大的贡献。
