FDC1004：适用于EMC保护的源屏蔽驱动器的4通道、16位电容数字转换器详解

一、引言

在电子技术飞速发展的当下，电容式感应技术凭借其超低功耗、低成本和高分辨率等显著优势，在众多领域得到了广泛应用。从常见的接近感应、手势识别，到材料分析和远程液位感应等，电容式感应技术都发挥着不可或缺的作用。而FDC1004作为一款适用于EMC保护的源屏蔽驱动器的4通道、16位电容数字转换器，更是为电容式感应解决方案提供了强大的支持。本文将深入剖析FDC1004的各项特性、工作原理、应用场景以及选型和采购等方面的内容，帮助读者全面了解这款重要的电子元器件。

二、FDC1004概述

FDC1004是一款高分辨率的4通道电容数字转换器，由德州仪器（TI）精心设计推出。它专为电容式感应应用而打造，能够精准地将电容信号转换为数字信号，为后续的数据处理和分析提供可靠依据。

（一）发展历程

随着电子设备对感应精度和功能要求的不断提高，电容式感应技术也在持续进化。FDC1004的出现，正是顺应了这一发展趋势。它融合了先进的电路设计和信号处理技术，在分辨率、偏移电容处理能力以及抗干扰性能等方面都有了显著提升，为电容式感应应用带来了新的突破。

（二）市场地位

在电容数字转换器市场中，FDC1004凭借其卓越的性能和丰富的功能，占据了重要的一席之地。其高分辨率能够满足对感应精度要求极高的应用场景，而4通道的设计则提供了更大的灵活性，可同时连接多个传感器，实现多参数的监测。此外，适用于EMC保护的源屏蔽驱动器使其在复杂电磁环境下也能稳定工作，进一步增强了其市场竞争力。

三、FDC1004特性详解

（一）输入范围与测量分辨率

FDC1004的每个通道都具有±15pF的输入范围，这一范围能够覆盖大多数常见的电容式感应应用场景。同时，它具备高达0.5fF的测量分辨率，这意味着它能够检测到极其微小的电容变化。例如，在一些高精度的材料分析应用中，材料表面微小的电容差异可能蕴含着重要的信息，FDC1004凭借其高分辨率可以准确地捕捉这些变化，为材料分析和质量控制提供有力支持。

（二）最大偏移电容

该器件可处理高达100pF的传感器偏移电容，这一特性具有重要意义。在实际应用中，传感器可能会受到环境因素如温度、湿度等的影响，导致其电容值发生漂移。FDC1004允许使用内部编程或外部电容来跟踪和补偿这种环境变化引起的偏移电容。例如，在远程液位感应应用中，传感器与转换器之间可能存在一定的距离，环境因素对传感器的影响更为明显。通过合理设置偏移电容，FDC1004可以消除这些干扰，确保测量结果的准确性。

（三）可编程输出速率

FDC1004提供了100/200/400S/s三种可编程输出速率，用户可以根据具体应用的需求进行灵活选择。在一些对实时性要求较高的应用中，如手势识别，需要快速获取传感器的数据并进行处理，此时可以选择较高的输出速率，以确保系统能够及时响应用户的手势动作。而在一些对功耗要求较为严格的应用中，如电池供电的设备，可以选择较低的输出速率，以降低器件的功耗，延长设备的续航时间。

（四）最大屏蔽负载

其最大屏蔽负载为400pF，这一特性与适用于EMC保护的源屏蔽驱动器密切相关。源屏蔽驱动器可以有效降低电磁干扰（EMI），同时有助于聚焦电容传感器的感应方向。在实际应用中，周围可能存在各种电磁干扰源，如电机、无线电设备等，这些干扰会对电容式感应系统的性能产生不利影响。FDC1004的源屏蔽驱动器可以通过合理的屏蔽设计，将干扰信号引导至地，从而减少对传感器信号的干扰。而较大的最大屏蔽负载则保证了在复杂的电磁环境下，屏蔽驱动器仍能正常工作，为系统的稳定运行提供保障。

（五）电源电压与工作温度范围

FDC1004的电源电压为3.3V，这一电压标准与许多常见的微控制器（MCU）相兼容，方便了系统的设计和集成。同时，它的工作温度范围为 -40°C 至 125°C，能够适应各种恶劣的工作环境。无论是在寒冷的户外环境，如汽车雨滴传感器在冬季的使用，还是在高温的工业现场，如电子计量设备的工作场景，FDC1004都能稳定可靠地工作。

（六）电流消耗

在电流消耗方面，FDC1004表现出色。其有效工作电流仅为750µA，待机电流更是低至29µA。低功耗特性使得它非常适合应用于电池供电的设备，如移动设备、数据记录仪等。在这些设备中，降低功耗可以延长电池的使用寿命，减少充电次数，提高设备的便携性和实用性。

（七）接口与通道数量

FDC1004采用I2C接口与MCU进行通信，I2C接口具有引脚少、通信协议简单等优点，能够节省系统资源，降低设计复杂度。同时，它拥有4个通道，这意味着可以同时连接4个电容传感器，实现对多个参数的监测。例如，在一个智能家电的控制系统中，可以使用4个通道分别连接接近传感器、温度传感器、湿度传感器和液位传感器，实现对家电运行状态的全面监测和控制。

四、FDC1004工作原理

（一）电容式感应基本原理

电容式感应是基于电容变化的原理来实现非接触式感应的。当导体靠近电容传感器时，传感器的电容值会发生变化。这种变化可以通过电容数字转换器进行检测和测量。例如，在一个接近感应应用中，当人体靠近传感器时，人体的电容会与传感器的电容相互作用，导致传感器电容值的改变。FDC1004就是通过检测这种电容变化来实现感应功能的。

（二）FDC1004内部结构与信号处理流程

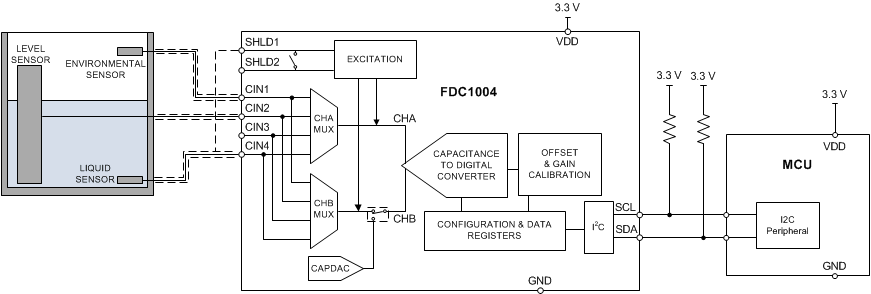

FDC1004内部包含多个关键模块，如多路复用器（MUX）、电容数字转换模块、偏移与增益校准模块以及配置与数据寄存器等。其信号处理流程如下：

1. 多路复用器根据配置选择相应的通道，将传感器的电容信号引入电容数字转换模块。

2. 电容数字转换模块对引入的电容信号进行转换，将其转换为数字信号。在这个过程中，它会考虑到传感器的偏移电容，并通过内部的校准算法进行补偿，以提高测量精度。

3. 转换后的数字信号存储在配置与数据寄存器中，MCU可以通过I2C接口读取这些寄存器中的数据，获取传感器的测量结果。

4. 同时，FDC1004还可以根据MCU的指令进行配置，如设置输出速率、选择通道等，以满足不同应用的需求。

（三）测量结果存储与读取方式

FDC1004的测量结果跨越两个寄存器地址，以二进制补码的格式存放在两个16位寄存器中。其中，第一个寄存器存放高16位，第二个寄存器的高8位存放低8位，第二个寄存器的低8位始终为0x00。MCU在读取测量结果时，需要依次读取这两个寄存器的数据，然后按照特定的公式将寄存器结果转换为实际的电容值。这种存储和读取方式虽然相对复杂，但能够保证测量结果的准确性和完整性。

五、FDC1004应用场景

（一）消费电子领域

1. 打印机和复印机：在打印机和复印机中，FDC1004可用于检测纸张的位置和剩余量。通过在纸张路径上安装电容传感器，当纸张靠近或离开传感器时，传感器的电容值会发生变化。FDC1004可以实时检测这种变化，并将信息反馈给打印机的控制系统，从而实现纸张的准确进纸和缺纸报警功能。

2. 数码相机：在数码相机中，FDC1004可用于实现接近感应和手势识别功能。例如，当用户的手靠近相机镜头时，接近传感器可以检测到手的接近，并触发相机的自动对焦或拍照功能。同时，通过手势识别技术，用户可以通过简单的手势动作来控制相机的菜单选择、拍照模式切换等操作，提高相机的使用便捷性。

（二）工业自动化领域

1. 电子计量设备：在电子计量设备中，FDC1004可用于精确测量液体的液位或物料的重量。通过在容器底部或侧面安装电容传感器，液体的液位或物料的堆积会改变传感器的电容值。FDC1004可以实时监测这种变化，并将测量结果转换为数字信号，供计量设备的控制系统进行处理，从而实现准确的计量功能。

2. 数据记录仪：数据记录仪需要对各种环境参数进行长期监测和记录，如温度、湿度、压力等。FDC1004可以连接多个电容式传感器，同时监测多个参数的变化。其低功耗特性使得数据记录仪可以在电池供电的情况下长时间工作，而无需频繁更换电池。

（三）汽车电子领域

1. 汽车车门/脚踢传感器：在汽车车门或后备箱上安装电容传感器，当用户靠近车门或用脚踢后备箱时，传感器的电容值会发生变化。FDC1004可以检测这种变化，并将信号传递给汽车的中央控制系统，从而实现车门的自动解锁或后备箱的自动开启功能，提高汽车的使用的便捷性和安全性。

2. 汽车雨滴传感器：汽车雨滴传感器用于检测雨滴的大小和密度，从而自动调节雨刮器的工作速度。FDC1004可以连接雨滴传感器，实时监测传感器电容值的变化，根据变化情况判断雨滴的情况，并将信息反馈给汽车的控制系统，实现雨刮器的智能控制。

（四）智能家居领域

1. 白色家电：在白色家电如冰箱、洗衣机等中，FDC1004可用于实现各种智能控制功能。例如，在冰箱中，可以通过电容传感器检测冰箱门的开关状态和食物的存放情况，FDC1004将传感器信号转换为数字信号后，冰箱的控制系统可以根据这些信息调整制冷模式和温度设置，实现节能和智能管理。在洗衣机中，FDC1004可以连接液位传感器和衣物重量传感器，实现对洗衣液位和衣物重量的准确检测，从而自动选择合适的洗涤程序和水位。

2. 智能安防系统：在智能安防系统中，FDC1004可用于实现门窗的入侵检测和人体的接近感应。通过在门窗上安装电容传感器，当有非法入侵或人体靠近时，传感器的电容值会发生变化，FDC1004可以及时检测到这种变化并发出警报信号，提高家庭的安全性。

六、FDC1004选型与采购

（一）不同型号对比

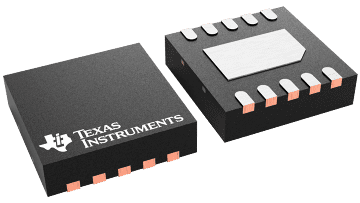

FDC1004有多个型号，如FDC1004DGST、FDC1004DGSR、FDC1004DSCJ、FDC1004DSCR等。这些型号在功能上基本相同，但在封装形式、包装数量和价格等方面存在一定差异。例如，FDC1004DGST和FDC1004DGSR采用VSSOP封装，而FDC1004DSCJ和FDC1004DSCR采用WSON封装。不同的封装形式适用于不同的应用场景和PCB设计要求。在包装数量方面，有些型号提供小批量包装，适合设计评估阶段使用；而有些型号则提供大批量包装，适合量产阶段采购。在价格方面，不同型号的价格也会因包装数量、市场供需等因素而有所不同。

（二）采购渠道与注意事项

可以通过多种渠道采购FDC1004，如电子元器件代理商、电商平台等。在采购时，需要注意以下几点：

1. 选择正规渠道：确保采购的元器件为正品，以保证产品的质量和性能。避免从一些不明来源的渠道采购，以免购买到假冒伪劣产品。

2. 关注库存情况：由于FDC1004的市场需求较大，部分型号可能会出现缺货的情况。在采购前，需要与供应商确认库存情况，以免影响项目的进度。

3. 了解价格波动：电子元器件的价格会受到市场供需关系、原材料价格等因素的影响而波动。在采购时，可以关注市场价格动态，选择合适的时机采购，以降低采购成本。

七、总结与展望

FDC1004作为一款适用于EMC保护的源屏蔽驱动器的4通道、16位电容数字转换器，具有高分辨率、高偏移电容处理能力、低功耗、丰富的接口和通道数量等众多优点。它在消费电子、工业自动化、汽车电子和智能家居等多个领域都有着广泛的应用前景。随着电子技术的不断发展，电容式感应技术也将不断创新和完善，FDC1004有望在性能提升、功能扩展和成本降低等方面取得进一步的突破，为电容式感应应用带来更多的可能性。
