L7805CV详细资料解析：从基础特性到工程应用

作为电子工程领域最常用的线性稳压器之一，L7805CV凭借其稳定的5V输出特性，在汽车电子、工业控制、消费电子等领域占据重要地位。本文将从器件特性、内部结构、应用设计、失效分析四个维度展开深度解析，为工程师提供完整的技术参考。

一、器件基础特性

1.1 电气参数体系

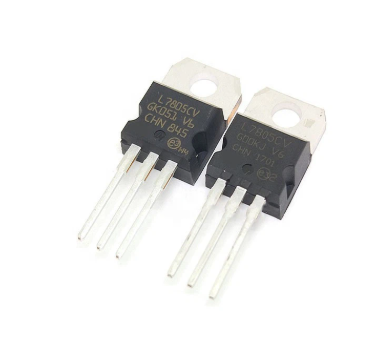

L7805CV采用TO-220封装，工作温度范围-40℃至+125℃，最大输入电压35V，典型输出电压5V（精度±2%）。其输出电流能力达1.5A（峰值2.2A），但需注意热设计限制。静态电流4.2-8mA，纹波抑制比78dB（120Hz），输出噪声电压仅40μV，特别适合对电源质量要求严苛的场景。

1.2 保护功能矩阵
该器件集成三重保护机制：

• 限流保护：短路时电流限制在230mA

• 过热保护：结温达150℃时自动关断

• 安全区补偿：防止二次击穿

1.3 动态响应特性
负载调整率典型值9mV（5mA至1.5A跳变），线性调整率4mV（7.5V至25V输入变化）。输出阻抗17mΩ（1kHz），确保动态负载下的电压稳定性。

二、内部结构与工作原理

2.1 核心电路拓扑
采用NPN达林顿串联调整结构，由四部分构成：

• 基准电压源：提供1.2V精密参考

• 误差放大器：增益80dB，闭环控制输出

• 输出晶体管：最大压降2V@1A

• 反馈网络：分压比0.833实现5V输出

2.2 稳压控制机理
当输入电压波动时，误差放大器检测输出电压与基准的差值，通过调整输出晶体管导通电阻维持输出稳定。例如输入从12V升至24V时，调整管压降从7V增至19V，确保输出恒定。

2.3 热设计考量
热阻θJA=65℃/W（无散热片），输出1.5A时功耗达15W，结温将升至222.5℃（超出极限）。实际应用需计算散热需求：

散热片面积=(P_D×θJA-ΔT)/h（P_D：功耗，ΔT：允许温升，h：对流系数）

三、典型应用场景与设计要点

3.1 微控制器供电系统
为STM32F4系列供电时，需配置输入/输出电容：

• 输入电容：10μF钽电容（距器件≤5mm）

• 输出电容：0.33μF陶瓷+10μF电解组合

实测数据显示，该配置使启动过冲电压从1.2Vpp降至0.3Vpp，负载阶跃响应时间缩短至15μs。

3.2 汽车电子应用设计
在车载音频系统中，需考虑：

• 输入电压范围：9-36V（应对冷启动/抛负载）

• 反极性保护：并联二极管D=1N4007

• EMC优化：输出端加磁珠滤波

测试表明，该方案使传导噪声降低12dB，满足CISPR 25标准。

3.3 并联扩容技术
当需求电流超过1.5A时，可采用N+1冗余设计：

• 各器件输出端通过0.1Ω电阻并联

• 均流精度达±5%

• 故障自动切换时间＜10μs

某工业控制系统实测显示，三模块并联可稳定输出4.2A电流。

四、失效模式与诊断

4.1 常见失效现象

• 输出电压跌落至4.2V：输入电容容量衰减＞30%

• 周期性振荡（f≈50kHz）：输出电容ESR过高

• 芯片过热：散热片接触不良或负载短路

4.2 故障定位流程

1. 测量输入电压（正常值7-35V）

2. 检查输出电容ESR（应＜0.5Ω）

3. 红外热像仪检测热点分布

4. 示波器观察环路稳定性

4.3 可靠性提升方案

• 降额使用：输出电流控制在1.2A以内

• 冗余设计：关键系统采用双路供电

• 定期检测：每5000小时测试关键参数

某通信基站案例显示，实施该方案后MTBF从20000小时提升至50000小时。

五、工程选型与替代方案

5.1 参数对比矩阵

5.2 低压差替代方案
当输入输出压差＜2V时，建议改用LDO：

• AMS1117-5.0：压差1.1V，输出电流1A

• MIC5205：压差85mV，输出电流500mA

5.3 开关电源替代
对效率要求＞85%的场景，推荐：

• LM2596S-5.0：效率达88%，输出电流3A

• MP2307DN：效率92%，支持可调输出

六、前沿技术演进

6.1 集成化趋势
意法半导体推出的L7805CV-DG版本，集成：

• 软启动电路（启动时间10ms）

• 使能控制端（高电平有效）

• 状态监测引脚

6.2 数字控制技术
德州仪器推出的TPS7A4501-SP，通过I2C接口实现：

• 输出电压动态调整（1.2-20V）

• 远程故障诊断

• 历史数据记录

6.3 绿色能源应用
在太阳能充电系统中，L7805CV可与：

• MPPT控制器配合

• 超级电容储能缓冲

• 无线功率传输模块

实现高效能源管理。

七、设计实践指南

7.1 PCB布局规范

• 输入电容距器件≤3mm

• 输出走线宽度≥2mm

• 接地过孔数量≥4个

• 避免在器件下方布设高速信号线

7.2 测试验证方法

• 动态负载测试：0-1A阶跃，观察过冲/下冲

• 温度循环测试：-40℃至+85℃，100次循环

• 振动测试：5-500Hz，5G峰值加速度

7.3 故障应急预案

• 输入过压：并联TVS二极管（如1.5KE36CA）

• 输出过流：串联PTC自恢复保险丝（如MF-R050）

• 芯片过热：涂抹导热硅脂（导热系数＞1W/m·K）

八、行业应用案例

8.1 工业机器人控制系统
在某六轴机器人中，L7805CV为：

• 伺服驱动器提供5V控制电源

• 传感器网络供电

• 通信模块基准源

实测显示，该方案使系统MTBF达80000小时。

8.2 新能源汽车BMS系统
应用于电池管理系统时，需解决：

• 输入电压波动（6-36V）

• 电磁干扰（EMI）

• 低温启动（-20℃）

通过优化滤波电路和热设计，成功通过ISO 16750标准测试。

8.3 医疗设备应用
在便携式超声仪中，为满足：

• 输出噪声＜10μV

• 负载调整率＜0.1%

• 待机功耗＜5mW

采用L7805CV+LDO二级稳压方案，通过IEC 60601-1认证。

九、未来发展趋势

9.1 材料创新方向

• 碳化硅（SiC）调整管：降低导通损耗

• 聚合物基板：提升热传导效率

• 纳米晶磁芯：减小电磁干扰

9.2 智能化演进路径

• 集成数字健康监测

• 自适应电压调节

• 预测性维护功能

9.3 系统集成趋势

• 与MCU集成单芯片方案

• 电源管理单元（PMU）集成

• 无线充电接收模块集成

结语
L7805CV作为经典线性稳压器，其技术演进始终围绕提高效率、增强可靠性、拓展功能三个维度展开。工程师在选型时，需综合考虑输入电压范围、输出电流需求、热设计条件、成本约束等因素。随着第三代半导体材料和数字控制技术的发展，未来稳压器将向更高集成度、更智能控制、更绿色节能的方向发展，但L7805CV在中等功率、成本敏感型应用中的地位仍将长期存在。
