L7805CV与L7905CV深度对比：从技术参数到应用场景的全解析

在电子电路设计中，电压稳压器是保障系统稳定运行的核心元件。L7805CV与L7905CV作为意法半导体（STMicroelectronics）推出的经典三端稳压器，虽同属78/79系列，却在输出极性、应用场景、性能参数等方面存在显著差异。本文将从基础特性、技术参数、保护机制、应用领域及选型建议五个维度，系统剖析二者的异同，为工程师提供全面的技术参考。

一、基础特性对比：正负电压的分水岭

1. 输出极性：正负电压的本质区别
L7805CV为正电压稳压器，其核心功能是将输入电压稳定输出为+5V直流电，适用于需要正电源的电路系统。而L7905CV则为负电压稳压器，输出-5V直流电，专为需要负电源的模拟电路或特殊数字电路设计。这种极性差异直接决定了二者的应用场景——L7805CV常见于微控制器、传感器等标准电子设备，而L7905CV则多用于音频放大器、运算放大器等需要双电源供电的模拟系统。

2. 封装与引脚定义：兼容性与功能性的平衡

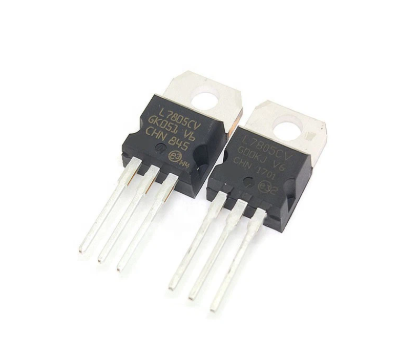

二者均采用TO-220封装，具备三端结构（输入、输出、地），但引脚功能因极性不同而有所调整。L7805CV的引脚顺序为“输入-地-输出”，而L7905CV为“地-输入-输出”。这种设计差异要求工程师在PCB布局时需严格区分，避免因引脚误接导致器件损坏。此外，TO-220封装的散热性能优异，支持高功率场景下的持续工作，但需配合散热器使用以降低结温。

3. 输入电压范围：适应不同电源环境
L7805CV的输入电压范围为7-35V，可兼容多种直流电源，如适配器、电池组或开关电源输出。其输入输出压差为2V（@1A），意味着输入电压需至少比输出电压高2V才能稳定工作。L7905CV的输入电压范围则为-7V至-35V，同样需满足压差要求（如输入-12V时，输出可稳定为-5V）。这种宽输入范围设计使二者能适应不同电源环境，但需注意极性匹配。

二、技术参数深度解析：性能差异的核心指标

1. 输出电流能力：负载驱动的强弱对比
L7805CV的最大输出电流为1.5A，可满足大多数中小型负载的需求，如驱动微控制器、LED指示灯或低功耗传感器。而L7905CV的输出电流同样为1.5A，但在负电压场景下，其电流驱动能力需结合负载特性评估。例如，在音频放大器中，负电压需为放大器提供稳定的偏置电流，此时L7905CV的1.5A输出可确保信号不失真。

2. 输出电压精度：稳定性与波动性的权衡
L7805CV的输出电压精度为±2%（典型值），在25℃环境下输出电压范围为4.9-5.1V，能满足大多数数字电路对电源稳定性的要求。L7905CV的输出电压精度同样为±2%，但在负电压场景下，其波动对模拟电路的影响更为显著。例如，在运算放大器中，负电源电压的波动可能导致输出信号偏移，因此需通过滤波电容进一步降低噪声。

3. 线性调整率与负载调整率：动态响应能力的体现
线性调整率反映稳压器对输入电压波动的抑制能力。L7805CV的线性调整率为0.01%/V（典型值），即输入电压每变化1V，输出电压变化不超过0.01%。L7905CV的线性调整率与之相近，确保在输入电压波动时输出稳定。负载调整率则体现稳压器对负载变化的响应能力，二者均优于0.1%/A，能在负载突变时快速恢复稳定输出。

4. 静态电流与功耗：效率与发热的平衡
L7805CV的静态电流为8mA（典型值），在无负载时消耗的电流较低，有助于降低系统功耗。L7905CV的静态电流与之相当，但负电压稳压器的功耗需结合输入输出压差计算。例如，当输入-12V、输出-5V时，压差为7V，若输出电流为1A，则功耗为7W，需通过散热器有效散热。

三、保护机制对比：安全性的多维度保障

1. 过热保护：防止结温过高的关键设计
二者均内置过热保护电路，当结温超过150℃时自动关闭输出，防止器件因过热损坏。这种保护机制在高功率场景下尤为重要，如驱动电机或大功率LED时，若散热不良可能导致结温飙升，此时过热保护可确保系统安全。

2. 短路保护：限制输出电流的防护措施
L7805CV与L7905CV均具备短路保护功能，当输出端短路时，内部限流电路将输出电流限制在安全范围内（如230mA@25℃），防止器件因过流烧毁。这种保护机制在调试或故障排查时尤为重要，可避免因误操作导致器件损坏。

3. 安全区补偿：防止二次击穿的增强设计
二者内置安全区补偿电路，可防止在高压大电流场景下发生二次击穿。例如，当输入电压接近上限（如35V）且输出电流较大时，安全区补偿电路可调整内部晶体管的工作状态，确保器件在安全区内运行。

四、应用场景分析：从数字到模拟的全面覆盖

1. L7805CV的典型应用

• 微控制器供电：为51单片机、STM32等提供稳定5V电源，确保程序运行可靠。

• 传感器稳压：为温度传感器、压力传感器等提供低噪声电源，提高测量精度。

• 通信设备电源模块：为无线模块、显示屏等提供稳定电压，防止信号干扰。

• 嵌入式系统：在树莓派、Arduino等开发板中作为基础电源稳压元件。

2. L7905CV的典型应用

• 音频放大器：为运算放大器提供负偏置电压，确保音频信号不失真。

• 模拟电路：在滤波器、振荡器等电路中提供稳定负电源，提高电路性能。

• 工业控制设备：为PLC、传感器接口等提供双电源供电（-5V/+5V），增强系统稳定性。

• 实验室设备：在示波器、信号发生器等设备中作为负电源稳压元件，确保测量准确。

五、选型建议与注意事项：从设计到使用的全流程指导

1. 选型核心原则

• 极性匹配：根据电路需求选择正（L7805CV）或负（L7905CV）电压稳压器。

• 电流需求：确保最大输出电流（1.5A）满足负载要求，若需更高电流可考虑并联使用。

• 输入电压范围：检查输入电压是否在7-35V（L7805CV）或-7V至-35V（L7905CV）范围内。

• 散热设计：根据功耗计算散热器尺寸，确保结温低于125℃（L7805CV）或150℃（L7905CV）。

2. 电路设计注意事项

• 输入滤波电容：在输入端并联100μF电解电容和0.1μF陶瓷电容，降低输入电压纹波。

• 输出滤波电容：在输出端并联10μF电解电容和0.1μF陶瓷电容，提高输出电压稳定性。

• 引脚连接：严格按引脚定义连接，避免因极性接反导致器件损坏。

• 散热器安装：确保散热器与器件接触良好，涂抹导热硅脂降低热阻。

3. 常见问题解决方案

• 输出电压不稳定：检查输入电压是否满足压差要求，或增加滤波电容容量。

• 器件发热严重：检查负载电流是否超过额定值，或优化散热器设计。

• 无输出电压：检查引脚连接是否正确，或测量输入电压是否在范围内。

六、替代方案与升级路径：从经典到现代的演进

1. 低功耗场景替代
若需降低静态电流，可考虑LDO（低压差线性稳压器），如LP2985（静态电流仅60μA），但输出电流较低（150mA）。

2. 高效率场景替代
在需要高效率的场景下，可选用开关稳压器，如LM2596（效率达80%以上），但输出纹波较大，需额外滤波。

3. 集成化解决方案
对于复杂系统，可选用集成电源管理芯片（如TPS65251），集成了多路稳压器，简化电路设计。

七、行业趋势与技术发展：从分立到集成的未来

随着电子设备向小型化、低功耗方向发展，稳压器技术也在不断演进。一方面，LDO稳压器通过优化设计进一步降低静态电流和压差；另一方面，开关稳压器通过集成电感和控制器，提高了效率和易用性。未来，稳压器将更加注重智能化（如数字控制）和集成化（如PMIC），以满足物联网、汽车电子等新兴领域的需求。

结语
L7805CV与L7905CV作为经典三端稳压器，在正负电压输出、应用场景和技术参数上存在显著差异。工程师在选型时需综合考虑极性、电流、电压范围及保护机制等因素，以确保系统稳定可靠。随着技术发展，稳压器正向低功耗、高效率、集成化方向演进，但L7805CV与L7905CV凭借其成熟的技术和广泛的应用，仍将在未来一段时间内占据重要地位。
