L7805CV引脚图与参数详解

L7805CV是意法半导体（STMicroelectronics）生产的经典三端正电压线性稳压器，属于78系列固定输出稳压器。其核心功能是将7V至35V的输入电压稳定转换为5V直流输出，广泛应用于汽车电子、工业控制、嵌入式系统及消费电子等领域。本文将从引脚定义、电气参数、内部结构、应用场景及使用注意事项五个维度展开详细解析。

一、引脚定义与封装特性

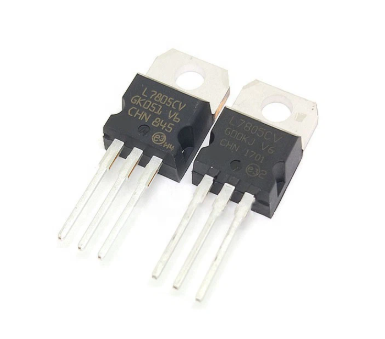

L7805CV采用TO-220标准封装，该封装具有三引脚结构，物理尺寸紧凑且散热性能优异。其引脚定义如下：

1、输入引脚（Input）：标记为“VIN”，连接待调节的直流电压源，输入电压范围需满足7V至35V。输入电压过低可能导致输出电压跌落，过高则可能触发过热保护。

2、接地引脚（Ground）：标记为“GND”，作为电路的公共参考点，需与电源地线可靠连接。接地不良会引入噪声，影响输出稳定性。

3、输出引脚（Output）：标记为“VOUT”，提供稳定的5V直流输出，最大输出电流可达1.5A。输出端需连接滤波电容以抑制高频噪声。

TO-220封装的引脚排列遵循电位从高到低的顺序：输入引脚电位最高，接地引脚居中，输出引脚电位最低。这种设计便于记忆与电路板布局。实际应用中，需在输入/输出端与地之间并联0.33μF和0.1μF的陶瓷电容，以消除高频振荡。

二、核心电气参数解析

L7805CV的电气参数直接影响其应用场景与性能表现，主要参数如下：

1、输入电压范围：7V至35V（典型值）。输入电压低于7V时，输出电压可能跌破4.75V；超过35V则可能损坏器件。

2、输出电压精度：4.75V至5.25V（25℃条件下），温度系数为-1.1mV/℃，表明输出电压随温度升高而轻微下降。

3、输出电流能力：

• 连续输出电流：1.5A（需配合散热器）

• 峰值电流：2.2A（瞬态过载场景）

• 短路电流限制：230mA（内置限流保护）

4、线性调整率：输入电压在7.5V至25V变化时，输出电压波动≤100mV，表明对输入电压波动的抑制能力强。

5、负载调整率：负载电流从5mA增至1.5A时，输出电压波动≤100mV，体现对负载变化的适应能力。

6、静态电流：典型值8mA，随负载电流变化幅度≤0.5mA，表明空载功耗较低。

7、纹波抑制比：在120Hz频率下，输入纹波电压与输出纹波电压的比值达78dB，有效抑制电源噪声。

8、保护功能：

• 过热保护：结温超过150℃时自动关断

• 过流保护：输出电流超过1.5A时启动限流

• 短路保护：输出短路时限制电流至230mA

三、内部结构与工作原理

L7805CV的内部电路由四个核心模块构成：

1、基准电压源：提供高精度、低温度系数的5V参考电压，作为输出电压的比较基准。

2、误差放大器：将输出电压与基准电压进行比较，放大误差信号并驱动调整管。

3、调整管：采用达林顿结构，通过调节自身压降实现输出电压稳定。当输入电压升高时，调整管压降增大以维持输出电压恒定。

4、保护电路：

• 限流保护：通过检测调整管电流，当超过阈值时限制输出电流

• 过热保护：通过热敏元件监测结温，触发关断信号

• 安全区补偿：防止调整管在高压大电流下进入二次击穿区

其工作原理可简化为：输入电压经调整管降压后输出，误差放大器持续比较输出电压与基准电压，动态调整调整管的导通程度，最终实现输出电压稳定。例如，当输入电压从12V升至24V时，调整管压降从7V增至19V，输出电压始终保持5V。

四、典型应用场景与电路设计

L7805CV的典型应用包括微控制器供电、传感器稳压、通信设备电源模块等。以下以微控制器供电为例，说明电路设计要点：

1、输入电路设计：输入电压需满足7V至35V，建议选择12V或24V直流电源。输入端需并联0.33μF陶瓷电容与10μF电解电容，前者抑制高频噪声，后者消除低频纹波。

2、输出电路设计：输出端并联0.1μF陶瓷电容与100μF电解电容，确保负载突变时输出电压稳定。若负载电流超过1A，需在芯片背面安装散热片，散热片面积需满足功率损耗要求（例如，输出1.5A时，散热片面积需≥50cm²）。

3、并联扩展应用：当需要更大输出电流时，可并联多个L7805CV。并联时需确保器件来自同一批次，参数一致性良好。每个芯片输出端需串联0.1Ω电阻以平衡电流分配。

4、输入滤波设计：在输入端加入LC滤波电路（如100μH电感与100μF电容），可进一步降低输入纹波电压，提升输出稳定性。

五、使用注意事项与故障排查

1、散热设计：L7805CV在高负载时功率损耗显著（例如，输入24V、输出5V、电流1.5A时，损耗达28.5W），必须安装散热片。散热片选择需考虑热阻参数，确保结温低于125℃。

2、输入电压选择：避免输入电压接近35V上限，长期运行可能缩短器件寿命。建议输入电压比输出电压高3V至5V，以提升效率。

3、输出电流限制：连续输出电流不得超过1.5A，瞬态过载不得超过2.2A。若负载电流需求大，应改用L7812CV等更高电流型号。

4、接地处理：接地引脚需与电源地线单点连接，避免地环路引入噪声。印刷电路板布局时，接地走线宽度需≥2mm。

5、故障现象与排查：

• 输出电压低于4.75V：检查输入电压是否过低，或负载是否过重。

• 输出电压波动：检查输入/输出端电容是否失效，或接地是否良好。

• 芯片过热：检查散热片安装是否可靠，或输入电压是否过高。

• 无输出电压：检查输入电压是否接入，或芯片是否损坏（可用万用表测量输入-地电阻，正常值应为15kΩ至45kΩ）。

六、替代方案与选型建议

当L7805CV无法满足需求时，可考虑以下替代方案：

1、低压差稳压器（LDO）：如LM2940T，输入输出压差仅需0.5V，适合输入电压接近5V的场景。

2、开关稳压器：如LM2596S，效率可达80%以上，适合高输入电压、大电流场景，但输出纹波较大。

3、可调稳压器：如LM317，可通过外接电阻调节输出电压（1.25V至37V），灵活性更高。

选型时需综合考虑输入电压范围、输出电流需求、效率要求、成本预算等因素。例如，在电池供电场景中，优先选择LDO以降低噪声；在工业控制场景中，优先选择开关稳压器以提升效率。
