SS54贴片二极管的详细参数与特性深度解析

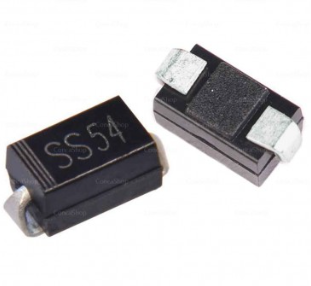

SS54是一种常见的表面贴装（SMD）肖特基二极管，其全称通常为SS54 Schottky Rectifier Diode，广泛应用于各种电子设备中，如开关电源、DC-DC转换器、逆变器、高频整流电路、反向保护电路等。理解SS54的各项参数对于工程师进行电路设计至关重要。本文将从多个维度深入探讨SS54二极管的参数、特性、应用以及相关技术细节，旨在提供一个全面而详尽的参考。

一、SS54基础参数概览

SS54二极管的核心参数决定了它的性能边界。这些参数可以分为绝对最大额定值（Absolute Maximum Ratings）和电学特性（Electrical Characteristics）。前者是器件在任何情况下都不能超过的极限值，否则可能导致永久性损坏；后者则是在特定测试条件下测得的典型值和最大/最小值。

1. 绝对最大额定值

• 最大重复峰值反向电压（VRRM）： SS54的VRRM通常为40V。这个值表示器件在反向偏置下能够承受的重复性峰值电压。在设计中，实际工作电压的峰值不应超过此值，通常会留有足够的裕量，例如，工作电压峰值应低于30V。

• 最大反向直流电压（VR）： 也称为直流阻断电压，通常为40V。它与VRRM类似，但更侧重于器件在直流反向电压下的耐受能力。

• 最大平均正向整流电流（IF(AV)）： 这是SS54在特定条件下（通常是70∘C或75∘C的引脚温度，或25∘C环境温度）能够持续通过的平均正向电流。对于SS54，此参数通常为5A。需要注意的是，这个值与器件的封装、散热条件密切相关。如果散热不良，实际可承受的电流会远低于标称值。

• 最大正向浪涌电流（IFSM）： 表示器件能够承受的非重复性高电流脉冲。对于SS54，通常在8.3ms的单半正弦波脉冲下，IFSM可以达到100A。这个参数在电路启动瞬间或出现瞬态过电流时非常重要，例如在容性负载充电时。

• 最大正向峰值电流（IFM）： 表示器件在重复性脉冲下能够承受的峰值电流，通常是IF(AV)的数倍。

• 工作结温范围（TJ）： 肖特基二极管的工作结温范围通常在$-55^{circ}C到+125^{circ}C$之间。这个范围决定了器件在极端温度环境下的可靠性。当结温超过这个范围，器件的性能会显著下降，甚至损坏。

• 存储温度范围（TSTG）： 通常为$-55^{circ}C到+150^{circ}C$。

2. 电学特性

• 最大正向压降（VF）： VF是二极管导通时，在指定正向电流下的电压降。肖特基二极管的一大优势就是VF较低，这能有效降低功率损耗。对于SS54，在IF=5A时，VF通常在0.5V到0.7V之间，这显著优于普通硅整流二极管。VF值随电流和温度的变化而变化，电流越大，VF越高；温度越高，VF越低。

• 最大反向漏电流（IR）： 当二极管处于反向偏置时，仍有微弱的电流流过，这被称为漏电流。对于SS54，在VR=40V时，IR通常在100μA到500μA之间。漏电流的大小受温度影响很大，温度每升高10∘C，漏电流大约会增加一倍。

• 结电容（CJ）： 结电容是二极管PN结或肖特基结在反向偏置下形成的电容。对于SS54，结电容值通常在几百皮法（pF）到几千皮法之间，它会影响二极管在高频应用中的开关速度。

• 反向恢复时间（trr）： 肖特基二极管的一大核心优势是其反向恢复时间极短，几乎可以忽略不计。这是因为肖特基二极管没有少子储存效应，其导通和截止过程只涉及多数载流子，因此开关速度非常快。这使得SS54非常适合高频开关电路。

二、SS54封装与机械特性

SS54通常采用表面贴装（SMD）封装，最常见的封装形式是SMC (DO-214AB)、SMB (DO-214AA) 或 SMA (DO-214AC)。这些封装都具有紧凑、低剖面、易于自动化焊接的特点。

1. 封装尺寸与焊盘布局

• SMC封装: 尺寸较大，散热性能较好，适合承载较大的电流。其外形尺寸通常在7.1mm x 6.2mm左右。

• SMB封装: 尺寸中等，是SS54最常用的封装之一，兼顾了尺寸和散热性能。外形尺寸通常在5.2mm x 4.6mm左右。

• SMA封装: 尺寸最小，适合空间受限的应用，但散热能力相对较弱。外形尺寸通常在4.5mm x 2.6mm左右。

这些封装的引脚都是鸥翼形（gull-wing），非常适合回流焊（reflow soldering）工艺。工程师在设计PCB时，需要根据封装的尺寸和焊盘布局来绘制正确的封装库，以确保焊接的可靠性。

2. 机械特性

• 引脚材质: 通常是镀锡铜。

• 本体材质: 采用环氧树脂模压成型，符合RoHS标准。

• 极性标识: 二极管的一端有极性环或标识线，通常表示负极（Cathode），另一端为正极（Anode）。在PCB上安装时，必须严格按照极性进行。

三、SS54的应用场景与设计考量

SS54凭借其低正向压降、高开关速度和相对较高的电流容量，在许多电路中发挥着关键作用。

1. 开关电源与DC-DC转换器

在开关电源和DC-DC转换器中，SS54常被用作整流二极管。在降压（Buck）型转换器中，它作为续流二极管，在开关管关断时为电感电流提供通路。由于其低VF，能有效降低导通损耗，提高转换效率。在升压（Boost）型和升降压（Buck-Boost）型转换器中，它作为输出整流二极管，将电感储能释放到负载。

设计考量:

• 功耗: 功耗主要由导通损耗（Pcond=VF×IF(AV)）和反向漏电流损耗（Prev=VR×IR）组成。由于肖特基二极管的VF较低，其导通损耗远小于普通二极管，但漏电流相对较大，因此在高温下的反向漏电损耗不可忽视。

• 热设计: SS54的功耗会转化为热量，如果不能有效散发，结温会升高，进而导致VF增大、IR增大，形成热失控。因此，在设计时必须考虑散热，可以通过增加PCB铜箔面积、使用散热片或选择更大封装的二极管来解决。

2. 反向保护电路

在许多电路中，为了防止电源接反损坏敏感器件，会使用二极管进行反向保护。SS54因其低VF，在作为反向保护二极管时，能有效减小电压降，从而保证后续电路有足够的供电电压。例如，在USB供电的设备中，SS54可以串联在电源输入端，防止用户误插电源。

3. 钳位与续流电路

SS54常用于继电器、电机等感性负载的续流。当驱动这些感性负载的开关管关断时，电感会产生一个巨大的反向电动势。SS54作为续流二极管，可以为这个反向电动势提供一个低阻抗的通路，将电感储能快速耗散掉，从而保护开关管不被反向电压击穿。

4. 太阳能电池板旁路二极管

在太阳能光伏系统中，SS54等肖特基二极管也可用作旁路二极管。当一串电池板中的某一块因遮挡或故障而无法发电时，旁路二极管会导通，绕过该电池板，防止其成为负载并耗散其他电池板的能量，从而保护整个系统的效率。

四、SS54与其他肖特基二极管的比较

在市场上，有许多与SS54类似的肖特基二极管，如SS34、SS14、SS24等。它们通常遵循相同的命名规则：第一个数字代表最大平均正向电流（例如，SS34为3A，SS54为5A），第二个数字代表最大反向电压（例如，SSx4为40V，SSx6为60V）。

SS54 vs SS34:

• IF(AV): SS54是5A，SS34是3A。这意味着SS54可以用于电流更大的应用。

• VF: 在相同电流下，SS54的VF可能略高，因为其结面积更大，但差异通常不大。

• 封装: 它们通常都提供SMB、SMC等封装，但SS54由于电流更大，更常采用散热更好的SMC封装。

SS54 vs SS14:

• IF(AV): SS54是5A，SS14是1A。SS14更适合小电流、低功耗的应用。

• 封装: SS14通常采用更小的SMA封装，而SS54则更常采用SMB或SMC。

选择合适的肖特基二极管，不仅要看电流和电压额定值，还要考虑其正向压降、反向漏电流、封装形式以及成本等综合因素。SS54作为5A/40V的代表性器件，在许多中等功率应用中找到了最佳平衡点。

五、SS54的失效模式与可靠性分析

任何电子器件都存在失效的风险，肖特基二极管也不例外。了解SS54的典型失效模式，有助于在设计和使用中提高系统的可靠性。

1. 热失控（Thermal Runaway）

这是肖特基二极管最常见的失效模式之一。如前所述，肖特基二极管的反向漏电流随温度呈指数级增长。如果散热不良，器件工作时产生的热量无法有效散发，会导致结温升高，从而使漏电流进一步增大，漏电流的增大又会产生更多的热量，形成一个恶性循环，最终导致结温超过最大额定值，二极管被热击穿而永久损坏。

预防措施:

• 在PCB设计时，为二极管的焊盘留出足够大的铜箔面积，利用铜箔进行散热。

• 在电流较大或环境温度较高的应用中，可以考虑使用带散热片的封装，或者在PCB上使用热通孔（thermal vias）来增强散热。

• 选择封装更大、散热更好的SS54版本，如从SMB封装升级到SMC封装。

2. 电压击穿

当施加在二极管两端的反向电压超过其最大反向电压（VR）时，二极管会发生雪崩击穿或齐纳击穿。虽然有些肖特基二极管具有一定的雪崩能力，但长时间或重复性的过压会严重损害器件，甚至导致永久性失效。

预防措施:

• 在设计时，确保电路中的反向电压峰值始终远低于SS54的VRRM（40V），通常会留出20%~30%的裕量。

• 对于可能产生瞬态高压（如感性负载切换）的电路，应考虑使用瞬态电压抑制器（TVS）或RC缓冲电路来吸收能量，保护二极管。

3. 电流过载

当通过二极管的电流超过其最大平均正向整流电流（IF(AV)）或最大正向浪涌电流（IFSM）时，会导致二极管的温度急剧升高，熔化内部连接，从而导致开路或短路失效。

预防措施:

• 根据实际工作电流，选择额定电流留有足够裕量的二极管。

• 在启动瞬间，如果存在大的浪涌电流，应使用软启动电路来限制电流，或者选择IFSM更高的二极管。

• 考虑脉冲电流的峰值和占空比，确保其不会超过IFM。

4. 机械应力与焊接问题

不正确的焊接工艺，如回流焊温度曲线不当、手焊时间过长或烙铁温度过高，都可能导致二极管内部结构损坏。此外，在安装和使用过程中，如果二极管受到过大的机械应力，也可能导致封装破裂或内部连接断裂。

预防措施:

• 遵循器件数据手册中的焊接温度曲线。

• 手焊时，使用合适的烙铁头和温度，并控制好焊接时间。

• 在PCB布局时，避免在二极管周围设置可能产生机械应力的元件。

六、SS54数据手册解读与参数查找

要深入了解SS54二极管，最直接和权威的方式是查阅其数据手册（datasheet）。不同制造商（如Diodes Incorporated、Vishay、ON Semiconductor等）生产的SS54，其参数可能略有差异，但核心特性基本相同。

数据手册通常包含以下关键部分:

1. 产品概述（Product Summary）: 简要介绍器件的主要参数，如电流、电压、封装类型等。

2. 特点（Features）: 列出器件的优势，如低正向压降、高浪涌能力、无反向恢复时间等。

3. 应用（Applications）: 举例说明器件的典型应用场景。

4. 绝对最大额定值（Absolute Maximum Ratings）: 详细列出器件在各种条件下的极限值，这是设计中必须遵守的红线。

5. 电学特性（Electrical Characteristics）: 提供在特定测试条件下的各种参数，如VF、IR、CJ等，通常会给出典型值、最小值和最大值。

6. 典型特性曲线（Typical Performance Curves）: 这是数据手册中非常重要的部分。它以图表形式展示了关键参数随温度、电流或电压的变化关系，如VF-IF曲线、IR-VR曲线、IFSM曲线、CJ-VR曲线等。通过这些曲线，工程师可以更准确地预测器件在实际工作中的性能。

7. 封装尺寸与机械数据（Package Dimensions and Mechanical Data）: 提供封装的详细尺寸图和推荐的PCB焊盘布局图，这是PCB设计的基础。

8. 卷带与包装信息（Tape and Reel Information）: 描述器件的包装方式，方便生产和自动化贴片。

在选择和使用SS54时，查阅并理解这些数据手册是必不可少的步骤。特别是要仔细研究特性曲线，因为它们提供了比表格数据更丰富、更全面的信息。例如，通过VF-IF曲线，可以准确计算出在特定工作电流下的导通损耗；通过IR-VR曲线，可以了解在高温下漏电流的变化趋势。

总之，SS54作为一款经典的肖特基二极管，其成功在于它在性能、成本和封装之间找到了良好的平衡点。深入理解其各项参数，不仅是正确使用它的前提，也是培养严谨的电子设计思维的重要环节。

七、SS54技术参数的深层物理学原理

理解SS54的参数，需要对其内部的物理工作原理有一个基本的认识。SS54属于肖特基二极管，其结构与传统的PN结二极管有本质区别。

1. 肖特基势垒的形成

肖特基二极管的核心是金属-半导体接触，而不是PN结。SS54通常采用金属（如铝或铂）与N型硅半导体接触。当这两种材料紧密接触时，由于功函数（或费米能级）的差异，电子会从功函数较低的N型半导体转移到功函数较高的金属中。这种电子的净转移会在界面处形成一个空间电荷区，半导体一侧因失去电子而带正电，金属一侧因获得电子而带负电。这个空间电荷区形成了肖特基势垒，类似于PN结中的内建电场，阻止电子从半导体流向金属。

2. 正向导通原理与低正向压降

当在二极管两端施加正向电压（金属接正，N型半导体接负）时，外加电场与肖特基势垒的内建电场方向相反，这会减小势垒的高度。当外加电压达到一定值时（通常是0.2V到0.5V），势垒高度显著降低，N型半导体中的多数载流子（即电子）获得了足够的能量，可以直接越过势垒进入金属，形成正向电流。

这就是肖特基二极管低正向压降的物理原因：它不需要像PN结二极管那样，先注入少子、再进行复合才能导通。SS54中的电流流动完全由多数载流子——电子主导，因此其导通电压远低于普通硅二极管的0.7V左右。

3. 反向恢复时间的优势

当二极管从正向导通状态突然切换到反向偏置状态时，普通PN结二极管由于其内部储存了大量的少子（在正向注入后），这些少子需要一定时间才能耗散掉，因此会产生一个反向电流的尖峰，这个时间就是反向恢复时间（trr）。trr的存在会增加开关损耗，并可能对后续电路产生干扰。

然而，肖特基二极管的导通电流是由多数载流子流动的，几乎没有少子注入和储存效应。因此，当从正向切换到反向时，其电流可以几乎瞬间截止，其trr极短，通常在纳秒甚至皮秒级别，可以忽略不计。这使得SS54非常适合在高频开关电源等应用中作为整流元件，因为它可以极大地减小开关损耗，从而提高系统效率。

4. 反向漏电流的特性

尽管肖特基二极管在正向导通方面表现优异，但其反向特性却不如PN结二极管。由于肖特基势垒相对较低，在反向偏置下，电子更容易通过热激发越过势垒，形成一个较大的反向漏电流（IR）。这个漏电流随着温度的升高呈指数级增长。

SS54的**最大反向漏电流（IR）**参数就反映了这一特性。在高温下，IR会显著增加，导致功耗上升。这就是为什么在设计中需要特别关注散热问题，以防止热失控。

八、SS54的参数选择与实际应用案例

在具体的电路设计中，SS54的参数选择需要结合实际应用场景。以下是一些典型案例及其参数选择考量：

1. 降压型（Buck）DC-DC转换器中的续流二极管

假设我们要设计一个从12V降压到5V、输出电流为3A的Buck转换器。SS54（5A/40V）通常是一个合适的选择。

• 反向电压（VR）： 当开关管关断时，续流二极管两端承受的电压等于输入电压，即12V。SS54的VRM是40V，远大于12V，留有足够的裕量。

• 平均正向电流（IF(AV)）： 续流二极管中的平均电流等于电感电流的平均值，即3A。SS54的IF(AV)是5A，也留有充足的裕量。

• 正向压降（VF）： VF直接影响转换器的效率。在3A电流下，SS54的VF可能在0.6V左右。二极管的导通损耗为Pcond=0.6V×3A=1.8W。这个损耗需要通过散热来处理。

• 封装： 1.8W的功耗在一些小型封装（如SMA）中可能难以散发，因此通常会选择SMB或SMC封装，并在PCB上使用大面积的铜箔来辅助散热。

2. 锂电池充电器的反接保护

在一些锂电池充电器中，为了防止用户将电池反接，可以在电源输入端串联一个二极管。

• 正向电流： 假设充电电流最大为2A。SS54的5A电流容量足够。

• 正向压降（VF）： SS54的低VF可以最大程度地减小电压降，保证电池能够获得足够的充电电压。例如，在2A电流下，VF可能为0.55V，这比普通硅二极管的0.8V要小得多，减少了功率损耗。

3. 继电器线圈的续流保护

当驱动继电器线圈的开关管关断时，线圈会产生一个反向电压。SS54可以并联在线圈两端，作为续流二极管。

• 反向电压： SS54的40V耐压足以吸收线圈产生的反向电动势。

• 正向电流： 在续流过程中，电流从峰值（等于线圈工作电流）开始呈指数衰减。SS54的5A电流容量可以轻松处理这种瞬态电流。

4. 太阳能电池板旁路二极管

在一个太阳能电池板组中，如果某一块电池板被遮挡，其输出电压会变为负值。SS54可以作为旁路二极管，绕过这块电池板，保护整个串联电路。

• 反向电压： SS54的反向耐压需要大于被绕过的那块电池板的开路电压。

• 正向电流： SS54的电流容量需要大于通过整个串联电路的最大电流。

九、SS54与其他肖特基二极管的命名与规格解析

为了更全面地理解SS54，有必要对肖特基二极管的常见命名规则进行更广泛的介绍。虽然不同的制造商有不同的命名体系，但许多都遵循一定的模式。

例如，以SS54为例，其命名通常代表：

• SS: 表示表面贴装（Surface Mount）肖特基二极管（Schottky Rectifier）。

• 5: 代表其最大平均正向电流为5A。

• 4: 代表其最大反向电压为40V。

基于此，我们可以推断出其他型号的含义：

• SS14: 1A，40V。

• SS24: 2A，40V。

• SS34: 3A，40V。

• SS56: 5A，60V。

• SS1040: 10A，40V。

这种命名规则并非通用标准，但许多制造商的产品遵循类似的模式，方便了工程师的选型。在实际应用中，永远要以具体制造商的数据手册为准。

选型时的注意事项：

• 电压裕量： 实际工作中的反向电压峰值，应至少低于二极管VRM的20%以上。对于有感性负载的电路，这个裕量应更大。

• 电流裕量： 实际工作中的平均正向电流，应低于二极管IF(AV)的70%左右，以确保良好的散热和长期可靠性。

• 温度考量： 肖特基二极管的参数对温度非常敏感。设计时需要考虑最坏情况下的工作温度，并参考数据手册中的特性曲线来估算参数的变化。

十、总结

SS54贴片二极管以其低正向压降、极快开关速度、高电流容量和多种封装选择等优点，成为中等功率开关电路中的明星器件。深入理解其绝对最大额定值、电学特性以及封装与散热等关键参数，并结合实际应用场景进行合理选型，是确保电路设计成功和长期可靠性的重要保障。同时，对肖特基二极管物理工作原理的理解，能帮助工程师更深刻地把握其性能的优劣，并有效预防热失控、电压击穿等潜在失效模式。通过对数据手册的详尽分析，并参考特性曲线进行精确设计，SS54能够在其应用领域中发挥出最佳性能。
