SS34贴片二极管深入解析其核心参数、特性与应用

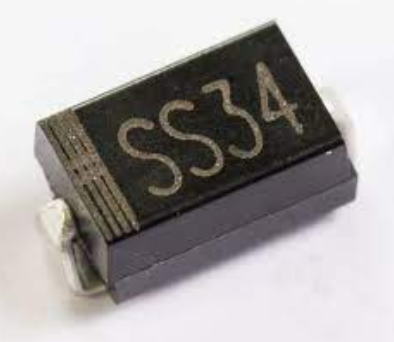

SS34，作为一种广泛应用的肖特基势垒二极管，以其独特的性能在电子电路中扮演着至关重要的角色。它属于表面贴装器件（SMD）家族，封装形式通常为SMB（DO-214AA），这使其非常适合在小型化和高密度的电路板设计中使用。SS34的核心优势在于其低正向压降和快速开关速度，这些特性使其在开关电源、DC-DC转换器、续流电路和反向保护等多种应用场景中表现卓越。

一、核心参数详解

理解任何电子元件的性能，首先要深入剖析其关键参数。对于SS34贴片二极管，以下几个参数是评估其性能和选择其应用时必须考虑的核心要素。

1. 最大平均正向整流电流 (IF(AV))

最大平均正向整流电流是SS34在特定条件下能够连续承载的最大正向电流。对于SS34，这个参数通常为3A。这个数值决定了它在整流电路中的承载能力。例如，在开关电源的输出整流部分，如果负载电流峰值超过3A，那么SS34可能就不是最佳选择，需要考虑使用更大电流规格的二极管。这个电流值是在一定的环境温度和散热条件下测得的，实际应用中，如果散热条件不佳，其可承载的电流会相应降低。

2. 最大反向峰值电压 (VRRM)

最大反向峰值电压，通常简称为反向耐压，是二极管在反向偏置状态下能够承受的最大电压。对于SS34，该值为40V。这意味着在电路中，施加在二极管两端的反向电压不应超过40V。如果超过这个电压，二极管可能会发生雪崩击穿，导致永久性损坏。因此，在选择SS34时，必须确保其反向耐压大于电路中可能出现的最高反向电压峰值，并留有足够的安全裕度，通常建议至少留出20%以上的裕度。

3. 正向压降 (VF)

正向压降是二极管在正向导通时两端的电压。肖特基二极管的一大优势就是其低正向压降，SS34在电流为3A时，典型的正向压降约为0.5V。相比于传统的硅二极管，其正向压降可能高达0.7V到1.1V，SS34的低正向压降意味着更小的功率损耗。根据公式 Ploss=VF×IF，在相同电流下，更低的正向压降直接减少了二极管自身产生的热量，从而提高了电路的效率。这在电池供电的便携式设备和高效率要求的电源设计中尤为重要。

4. 最大反向漏电流 (IR)

反向漏电流是指在反向电压作用下，流过二极管的微小电流。理想情况下，反向电流应为零，但实际上总是存在。SS34在反向电压为40V时，其反向漏电流通常在0.5mA左右。虽然这个电流很小，但在某些对功耗非常敏感的应用中，比如低功耗待机电路，这个参数也需要被仔细考虑。高温会显著增加反向漏电流，因此在高温环境下工作时，需要特别注意这个参数的变化。

5. 切换时间 (反向恢复时间, trr)

反向恢复时间是二极管从正向导通状态切换到反向截止状态所需的时间。肖特基二极管没有传统的P-N结中少数载流子的存储效应，因此其反向恢复时间非常短，通常在纳秒级别，甚至可以忽略不计。这使得SS34非常适合用于高频开关电路，如高频DC-DC转换器，可以有效地减少开关损耗，提高电路的开关频率上限。

6. 结电容 (CJ)

结电容是二极管在反向偏置下，其耗尽层所表现出的电容效应。对于SS34，这个值通常很小，在pF级别。结电容在高频应用中会影响电路的性能，它与开关频率和电路的阻抗匹配有关。在高频应用中，较低的结电容可以减少高频信号的衰减和失真。

二、典型应用场景

SS34凭借其出色的性能，在多种电子设备中得到了广泛应用。

1. 开关电源与DC-DC转换器

在开关电源和DC-DC转换器中，SS34常被用作续流二极管或整流二极管。其低正向压降和快速开关特性可以显著提高电源的转换效率。例如，在降压（Buck）转换器中，它作为续流二极管，在开关管关断时为电感电流提供通路，其低功耗特性直接减少了能量损耗。

2. 反向保护电路

在许多电路设计中，需要防止电源极性接反对敏感元件造成损坏。SS34可以被串联在电源输入端，利用其单向导电性，在电源正向连接时正常导通，而在电源反接时，二极管处于截止状态，从而保护后续电路。由于其低压降特性，这种保护方式引入的电压损耗非常小。

3. 电池充电管理

在电池充电电路中，SS34可以用作防倒灌二极管。当充电器断开时，它能防止电池中的电能反向流回充电电路，保护充电电路中的元件。其低压降也意味着更小的充电损耗。

4. LED照明驱动

在一些LED驱动电路中，SS34被用于整流或作为开关元件的一部分，其高效率特性有助于提升LED驱动电路的整体能效。

三、设计考量与注意事项

虽然SS34性能优越，但在实际应用中，仍需注意以下几点以确保其稳定可靠地工作。

1. 散热问题

尽管SS34的功耗较低，但在大电流应用中，热量积聚仍然是一个重要问题。尤其是在紧凑的PCB设计中，散热空间有限。如果工作电流接近其额定值，可能需要考虑在PCB设计中增加铜箔面积或使用热过孔来辅助散热。过度的高温会降低二极管的性能，缩短其使用寿命，甚至导致热击穿。

2. 电压与电流裕度

在设计时，必须确保SS34的反向耐压和最大正向电流有足够的裕度。尤其是在存在电压尖峰的电路中，如开关电源，必须考虑感性负载在开关时产生的尖峰电压，并确保其峰值不超过40V。

3. 高频噪声与EMI

在高频开关应用中，虽然SS34的反向恢复时间很短，但仍然可能会产生高频噪声。在PCB布局时，应尽量缩短二极管与相关元件之间的走线，并采用合理的布局，以减少电磁干扰（EMI）的产生和传播。

4. 焊接与封装

SS34通常采用SMB封装，这是一种表面贴装封装。在焊接时，需要控制好焊接温度和时间，以防热量过大损坏二极管内部结构。同时，避免机械应力对封装造成损伤。

总结

SS34贴片二极管以其低正向压降、快速开关速度和可靠的性能，成为了电子设计中不可或缺的元件。理解其核心参数，并结合具体的应用场景进行合理设计，可以最大限度地发挥其优势。从开关电源到电池保护，从消费电子到工业控制，SS34的应用无处不在，为现代电子设备的高效和稳定运行提供了坚实的保障。
