ES1J 贴片二极管及其参数与 1N4007 的可替代性探讨

在电子元件的广阔世界中，二极管扮演着至关重要的角色，它们是电流单向流动的“守门员”。其中，ES1J 贴片二极管和 1N4007 插件式二极管是两种在不同应用场景下都非常常见的元器件。理解它们的特性、参数以及彼此之间的可替代性，对于电子工程师、技术爱好者乃至相关专业的学生来说，都具有非常重要的实践意义。本文将围绕这两个核心元件，深入探讨它们的参数、特性，并详细分析在何种情况下 ES1J 可以或不能替代 1N4007，以及这一替代过程中需要考虑的各种技术细节和潜在风险。我们的目标是提供一个全面、详尽且充满技术深度的指南，以帮助读者做出明智的设计和维修决策。

让我们从宏观上对这两种二极管进行一个初步的认识。ES1J 是一种超快恢复表面贴装（贴片）二极管，其封装形式小巧，通常用于高频、开关电源、逆变器等对开关速度有严格要求的场合。它的主要特点是反向恢复时间极短，能够有效减小开关损耗，提高电路效率。与之相对，1N4007 是一种通用型硅整流二极管，采用通孔（插件）封装，体积相对较大。它以其高可靠性、低成本和广泛的应用范围而闻名，主要用于低频整流、高压保护和电源滤波等场景。尽管它们都属于二极管范畴，但由于设计理念和应用侧重点的不同，它们的内部结构、电气特性和物理封装都存在显著差异。正是这些差异，决定了它们之间的可替代性并非简单的“是”或“否”，而是一个需要根据具体应用条件进行权衡的复杂问题。

ES1J 贴片二极管的详细参数与特性

要深入理解 ES1J，我们必须首先剖析其核心参数。ES1J 的命名遵循一定的行业规范，"ES"通常表示超快恢复（Super Fast Recovery），"1"代表额定电流，"J"代表其反向耐压等级。在大多数数据手册中，ES1J 的关键参数包括：

• 最大反向峰值电压 (VRRM)：这是二极管在反向偏压下能够承受的最大瞬间电压，ES1J 的此值通常为 600V。这个参数决定了它在电路中能够承受的最大电压尖峰，对于防止因电压过高而导致的二极管击穿至关重要。

• 最大直流反向电压 (VR)：这是二极管在反向偏压下能够长期承受的最大直流电压，ES1J 的此值也通常为 600V。它反映了二极管在正常工作状态下的耐压能力。

• 最大正向平均整流电流 (IF(AV))：这是二极管在指定条件下能够通过的最大平均正向电流。对于 ES1J，这个值通常在 1A 左右。它直接关系到二极管的承载能力，是选择二极管时最重要的参数之一。

• 最大正向浪涌电流 (IFSM)：这是二极管在极短时间内（例如 8.3ms）能够承受的最大非重复性浪涌电流。ES1J 的此值通常在 30A 左右。这个参数对于处理电路启动时产生的瞬间大电流至关重要。

• 正向压降 (VF)：在额定电流下，二极管两端的电压降。ES1J 的此值通常在 1.7V 左右，相对于普通整流二极管较高。正向压降会产生功耗，影响电路效率和温升。

• 反向恢复时间 (trr)：这是 ES1J 最重要的特性之一。它指的是当二极管从正向导通状态切换到反向截止状态时，反向电流从峰值下降到指定值所需的时间。ES1J 的 trr 通常在 25ns 到 50ns 之间，非常短。这使得它非常适合于高频开关应用，因为在快速开关过程中，二极管的反向恢复特性直接影响开关损耗和 EMI（电磁干扰）。

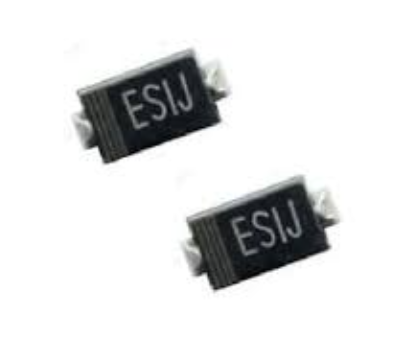

除了上述电气参数，ES1J 的物理特性也不容忽视。它采用 SMA、SMB、SMC 等表面贴装封装，体积小、重量轻，易于实现自动化生产和高密度集成。其工作温度范围宽广，通常为 -55°C 至 +150°C，使其能够在恶劣环境下稳定工作。正是这些参数和特性共同决定了 ES1J 的适用范围，使其成为高频开关电源、DC-DC 转换器、高频逆变器以及各类高频信号处理电路中的理想选择。

1N4007 插件式二极管的详细参数与特性

与 ES1J 形成鲜明对比的是 1N4007，这是一款经典的通用整流二极管，其家族系列包括 1N4001 到 1N4007，主要区别在于反向耐压能力。1N4007 作为这个系列的最高端型号，其参数如下：

• 最大反向峰值电压 (VRRM)：1N4007 的此值高达 1000V。这使得它能够轻松应对交流 220V 电源整流后产生的峰值电压（220V×2≈311V），并留有充足的裕量，因此在工频整流电路中得到了广泛应用。

• 最大直流反向电压 (VR)：1N4007 的此值也为 1000V。

• 最大正向平均整流电流 (IF(AV))：1N4007 的此值通常为 1A。这个参数与 ES1J 相当，但需要注意的是，由于封装和散热条件的差异，在实际应用中需要根据具体情况进行评估。

• 最大正向浪涌电流 (IFSM)：1N4007 的此值通常在 30A 左右，与 ES1J 类似。

• 正向压降 (VF)：1N4007 的正向压降在额定电流下通常为 1.1V 左右。这个值显著低于 ES1J，这意味着在相同的正向电流下，1N4007 的功耗更低，温升也更小。这也是为什么在追求高效率和低功耗的低频应用中，1N4007 常常是更优的选择。

• 反向恢复时间 (trr)：这是 1N4007 与 ES1J 的最大区别之一。1N4007 属于通用整流二极管，其反向恢复时间非常长，通常在几微秒（μs）甚至几十微秒（μs）级别。这使得它在几十千赫兹（kHz）以上的高频开关应用中表现不佳，会导致严重的开关损耗和电磁干扰问题。因此，1N4007 主要用于工频（50Hz/60Hz）或低频整流电路。

1N4007 的物理封装为 DO-41 或 DO-204AC，是一种通孔封装，需要手动或自动插入 PCB（印刷电路板）的孔中。这种封装方式虽然不如贴片封装紧凑，但其散热性能相对较好，且成本低廉，非常适合于大批量、低成本的电子产品制造。

ES1J 替代 1N4007 的可能性分析

在深入了解了 ES1J 和 1N4007 的详细参数后，我们现在可以系统地分析 ES1J 是否可以替代 1N4007 的问题。这个问题的答案并非简单的是或否，而是取决于具体的应用场景和技术要求。我们可以从以下几个关键参数维度进行详细对比和分析：

• 反向耐压 (VRRM)：这是替代的前提条件之一。1N4007 的反向耐压为 1000V，而 ES1J 的反向耐压通常为 600V。这使得 ES1J 在许多需要高耐压的应用中无法替代 1N4007。例如，在直接连接到交流 220V 电源进行整流的电路中，峰值电压会超过 300V，如果考虑到电网波动和浪涌，1000V 的耐压是必要的安全裕量。在这种情况下，使用耐压只有 600V 的 ES1J 将面临击穿的风险。因此，如果原始电路对耐压要求较高，ES1J 不能直接替代 1N4007。

• 正向平均电流 (IF(AV))：这两个元件的额定平均电流都为 1A，从这个参数来看，ES1J 在电流承载能力上可以满足 1N4007 的要求。但需要注意的是，由于贴片封装的散热能力通常弱于通孔封装，在长时间高电流工作下，ES1J 的温升可能会更高，需要更精心的 PCB 布局和散热设计。如果电路工作在接近 1A 的电流上限，并且没有良好的散热条件，ES1J 可能会因过热而损坏，尽管其额定电流参数看起来与 1N4007 相同。

• 正向压降 (VF)：这是一个非常重要的差异点。ES1J 的正向压降（~1.7V）显著高于 1N4007（~1.1V）。这意味着在相同的电流下，ES1J 的功耗会更高。功耗可以用公式 P=IF×VF 计算。假设通过 0.5A 的电流，ES1J 的功耗为 0.5A×1.7V=0.85W，而 1N4007 的功耗为 0.5A×1.1V=0.55W。这个功耗差异在许多应用中是不可忽视的，尤其是在电池供电或对效率要求高的电路中。更高的功耗会导致更高的温升，甚至可能需要额外的散热措施。

• 反向恢复时间 (trr)：这是 ES1J 相对于 1N4007 的最大优势，也是其设计初衷。ES1J 的超快恢复时间使其非常适合高频开关应用。在低频（如 50/60Hz）整流电路中，1N4007 的长恢复时间并不会造成严重问题，因为它有足够的时间从导通状态恢复到截止状态。然而，如果在一个高频开关电源或逆变器中，原本设计使用了 ES1J，而试图用 1N4007 替代，将会导致严重的后果：长恢复时间会造成大量的开关损耗，产生严重的尖峰电压和电流，可能导致二极管本身损坏，并对周围的开关管（如 MOSFET 或 IGBT）造成应力，甚至引发整个电路的失效。

• 物理封装与尺寸：ES1J 是贴片元件，1N4007 是插件元件。这两种封装是完全不兼容的。在替换时，必须重新设计 PCB。如果你是在维修现有的电路板，并且板上是插件式的 1N4007，你将无法简单地用 ES1J 贴片元件进行替换。反之亦然。这种物理上的不兼容性是替代过程中首先需要面对的现实问题。

替代场景的具体分析与建议

基于上述参数对比，我们可以将 ES1J 替代 1N4007 的可能性划分为几个具体场景，并给出相应的建议：

• 场景一：低频整流电路（如 50Hz/60Hz 电源整流）在这种应用中，1N4007 是最常见的选择。其 1000V 的高耐压提供了充足的安全裕量，且低廉的成本和可靠性使其成为首选。ES1J 的 600V 耐压可能不足以应对所有情况下的电压尖峰。虽然 ES1J 的超快恢复时间在此处没有用武之地，但更高的正向压降会增加功耗和温升。结论：不建议用 ES1J 替代 1N4007。 这样做不仅没有性能上的优势，反而会引入耐压不足和功耗增加的风险，并且需要重新设计 PCB。

• 场景二：高频整流或续流电路（如开关电源的次级整流、DC-DC 转换器）在这种应用中，原本设计的元件可能是肖特基二极管（如 SS14/SS24）或超快恢复二极管（如 ES1J）。如果原始设计是 1N4007，这本身就是一个设计错误，因为 1N4007 的长恢复时间不适合高频应用。如果工程师错误地使用了 1N4007，用 ES1J 替代是技术上可行且正确的。ES1J 的超快恢复时间将显著降低开关损耗，提高电路效率，甚至解决因长恢复时间导致的电路工作不稳定或温升过高问题。然而，同样需要注意 PCB 布局和散热，以及耐压是否满足要求（如 1N4007 是为了承受 1000V 而使用，ES1J 的 600V 就不足）。

• 场景三：普通隔离或保护电路在许多电路中，二极管被用作隔离、反向保护或钳位。例如，在继电器线圈两端并联一个二极管来吸收反向电动势。在这种应用中，电流和频率都不高，1N4007 是一种非常合适的选择。如果需要用 ES1J 替代，从电气参数上看，在耐压满足的前提下，ES1J 也可以工作。它的超快恢复时间在此处也用不上，但更高的正向压降会带来一些额外的功耗。结论：在耐压满足的情况下，ES1J 可以替代 1N4007，但没有必要，并且会增加成本和功耗，且需要重新设计 PCB。

总而言之，ES1J 和 1N4007 是两种功能侧重点完全不同的二极管。ES1J 专注于高频、快速开关和紧凑封装；1N4007 则专注于低频、高耐压和低成本。它们在参数上存在显著差异，尤其是反向耐压、正向压降和反向恢复时间。因此，ES1J 不能在所有情况下直接替代 1N4007。在实际应用中，必须仔细分析原始电路的要求，特别是电压、电流和频率，以及对功耗和封装的考量。简单地将它们互换是危险的，可能会导致电路性能下降甚至完全失效。最明智的做法是根据电路的具体需求来选择最合适的二极管，而不是试图用一个元件去“万能”替代另一个。

深入探讨：为什么反向恢复时间如此重要？

既然我们反复提及反向恢复时间 (trr) 是 ES1J 和 1N4007 之间最根本的区别，那么有必要更深入地解释这个参数的重要性。反向恢复时间是指当二极管从正向导通状态（有电流流过）切换到反向截止状态（阻止电流流过）时，由于半导体内部载流子（电子和空穴）的积累，二极管并不能立即截止，而是会有一个短暂的反向电流。这个反向电流从峰值下降到零所需的时间，就是反向恢复时间。

在高频开关应用中，比如开关电源的整流器或续流二极管，二极管需要在几微秒甚至更短的时间内频繁地在导通和截止状态之间切换。如果使用反向恢复时间长的二极管（如 1N4007），在每次从导通切换到截止时，都会有一个显著的反向电流尖峰。这个尖峰电流会流经开关管（如 MOSFET），导致开关管的开关损耗急剧增加，产生大量的热量。此外，这个反向电流尖峰还会与电路中的寄生电感和电容形成振荡，产生严重的电磁干扰（EMI），对电路的稳定性和 EMC（电磁兼容性）性能造成负面影响。

相比之下，ES1J 的超快恢复时间意味着其反向电流尖峰非常小，甚至可以忽略不计。这大大降低了开关损耗，提高了整个电源的效率，同时减少了电磁干扰。因此，在高频应用中，选择超快恢复二极管是必不可少的。这就是为什么 ES1J 被设计用于高频应用，而 1N4007 则不适合。

实际应用中的替代风险与解决方案

在实际工作中，如果确实需要考虑用 ES1J 替代 1N4007，除了参数匹配问题，还需警惕以下风险并考虑相应的解决方案：

• PCB 布局风险：1N4007 是插件元件，其引脚间距和安装方式与 ES1J 贴片元件完全不同。强行替代需要重新设计 PCB，这对于维修或小批量生产来说是不现实的。如果是在新设计中，需要权衡空间、成本和性能，如果对体积有严格要求且耐压和功耗允许，直接选用 ES1J 是更好的选择，而无需考虑替代问题。

• 热管理风险：如前所述，ES1J 的正向压降更高，且贴片封装的散热面积有限，容易导致温升过高。在替代时，必须确保有足够的铜箔面积来作为散热片，或者在必要时使用外部散热器。如果原始 1N4007 工作在较高电流下，且没有额外的散热设计，那么简单地用 ES1J 替代很可能会导致其过热失效。

• 成本风险：通常，超快恢复二极管（如 ES1J）由于其更复杂的设计和制造工艺，其成本要高于通用整流二极管（如 1N4007）。在替代时，如果不是性能上必需，这种额外的成本支出可能是不划算的。

总结

综上所述，ES1J 贴片二极管在大多数情况下不能直接替代 1N4007。尽管它们在正向平均电流参数上看似相似，但它们在反向耐压、正向压降、反向恢复时间和物理封装上的显著差异，决定了它们各自的应用场景。1N4007 以其高耐压、低成本和长恢复时间，成为低频整流和通用保护电路的“王者”；而 ES1J 则以其超快恢复时间和紧凑封装，成为高频开关电源和现代紧凑型电子设备中的“宠儿”。在电子设计和维修中，我们必须遵循“因地制宜，物尽其用”的原则。如果你正在设计一个高频电路，选择 ES1J 或其他同类超快恢复二极管是明智的；如果你正在处理一个传统的工频整流电路，那么 1N4007 几乎总是最佳选择。混淆二者，轻则导致功耗增加、效率下降，重则可能引发元件损坏甚至电路失效。因此，在任何替代决策之前，请务必仔细查阅数据手册，并进行严谨的电路分析，以确保替代方案的可靠性和安全性。
