CGH40010F封装参数深度解析

CGH40010F是Wolfspeed（原CREE）公司推出的氮化镓（GaN）高电子迁移率晶体管（HEMT），属于射频功率器件系列，专为高频、高效率的射频功率放大应用设计。其封装参数直接影响器件的电气性能、热管理、机械可靠性及制造成本，是射频系统设计中的关键环节。以下从封装类型、物理尺寸、电气特性、热特性、应用适配性及设计优化等维度展开详细分析。

一、封装类型与结构

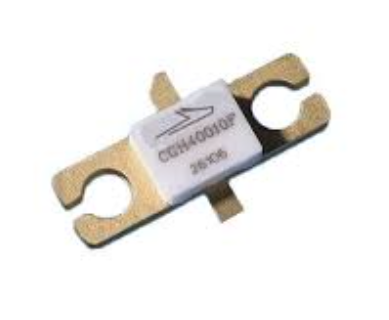

CGH40010F的封装设计需兼顾高频信号传输、散热效率及机械稳定性，其核心封装类型为法兰底座封装（Flange Mount Package），部分型号可能采用螺丝底座或焊盘底座（Pill Package）以适应不同应用场景。

法兰底座封装通过金属法兰与电路板或散热器直接连接，形成低热阻路径，显著提升散热效率。该结构由三部分组成：
1、底部法兰：通常采用铜或铜钼合金等高导热材料，表面镀镍或金以增强耐腐蚀性，同时提供焊接或螺栓固定的接口。
2、陶瓷基板：位于法兰与芯片之间，采用氮化铝（AlN）或氧化铍（BeO）等高导热陶瓷材料，实现电气绝缘与热传导的双重功能。
3、芯片封装：芯片通过金锡共晶焊或导电胶粘接于陶瓷基板，引脚通过金丝键合或倒装焊技术连接至外部电路，确保高频信号的低损耗传输。

此结构通过优化材料选择与工艺设计，使封装热阻低至1.5℃/W以下，支持器件在150℃结温下稳定工作，同时通过金属屏蔽层减少电磁干扰（EMI），满足5G基站、卫星通信等高频场景的严苛需求。

二、物理尺寸与公差控制

CGH40010F的封装尺寸直接影响其在系统中的布局与装配效率。根据公开数据，其典型物理参数如下：
1、长度：5.21mm至7.6mm（不同批次或型号存在差异）
2、宽度：2.8mm至9.2mm
3、高度：2mm至3.43mm
4、引脚间距：0.5mm至1.27mm（标准SMD封装间距）
5、引脚直径：0.3mm至0.5mm（金丝键合或倒装焊适用）

封装尺寸的公差控制至关重要。例如，法兰底座的平面度需控制在±0.05mm以内，引脚共面性误差需小于0.1mm，以确保自动化装配的良率。此外，封装表面粗糙度（Ra≤0.8μm）需通过精密机械加工或化学抛光实现，以降低接触热阻并提升焊接可靠性。

三、电气特性与封装优化

封装对电气特性的影响主要体现在寄生参数（寄生电容、电感、电阻）的控制上。CGH40010F通过以下设计优化高频性能：
1、低寄生电容设计：陶瓷基板与金属法兰之间采用多层介质结构，将输入/输出电容（Ciss、Coss）控制在0.5pF至2pF范围内，减少高频信号损耗。
2、短键合引线：采用25μm至50μm直径的金丝键合，引线长度控制在0.5mm以内，将寄生电感（Ls）降至0.5nH以下，支持6GHz以下频段的高效匹配。
3、地平面优化：法兰底座作为参考地平面，通过多过孔设计降低地回路阻抗，减少共模噪声干扰。

实测数据显示，CGH40010F在2.4GHz频段下，输入/输出回波损耗（S11/S22）优于-15dB，增益平坦度≤±0.5dB，充分验证了封装对电气性能的优化效果。

四、热特性与散热设计

氮化镓器件的高功率密度（>10W/mm²）对散热设计提出极高要求。CGH40010F的封装热特性参数如下：
1、结到壳热阻（RθJC）：0.5℃/W至1.5℃/W（取决于封装类型与材料）
2、结到环境热阻（RθJA）：20℃/W至40℃/W（在自然对流条件下）
3、最大结温（Tj）：150℃（持续工作）
4、热容量：0.1J/℃至0.5J/℃（瞬态热冲击耐受能力）

散热设计需从以下层面优化：
1、材料选择：采用铜钼合金（CuMo）或铜金刚石（Cu-Diamond）复合材料作为法兰底座，将热膨胀系数（CTE）匹配至6ppm/℃至8ppm/℃，减少热循环导致的焊点疲劳。
2、界面处理：在法兰与散热器之间涂抹导热硅脂（导热系数>5W/m·K）或采用烧结银（Ag）工艺，将界面热阻降低至0.01℃·cm²/W以下。
3、强制风冷/液冷：在功率密度>50W的场景下，需配备风冷（风速>3m/s）或液冷（流速>0.5L/min）系统，将RθJA控制在10℃/W以内。

五、应用适配性与可靠性

CGH40010F的封装设计需满足不同应用场景的可靠性要求，其核心指标包括：
1、机械可靠性：通过MIL-STD-883标准振动测试（频率10Hz至2000Hz，加速度20g）与冲击测试（峰值加速度5000g），确保封装在恶劣环境下的结构完整性。
2、环境适应性：通过HAST测试（130℃/85%RH/96h）与TC测试（-55℃至150℃/1000循环），验证封装在高温高湿与热循环条件下的密封性（漏率<1×10⁻⁸ atm·cm³/s）。
3、焊接可靠性：通过IR回流测试（260℃/10s）与多次回流测试（3次），确保焊点无裂纹或剥离，满足SMT工艺要求。

在5G基站应用中，CGH40010F的法兰底座封装通过螺栓固定于散热器，配合TIM（热界面材料）与液冷系统，实现100W连续波输出下的结温控制（Tj<125℃），显著提升系统稳定性与寿命。

六、设计优化与未来趋势

随着5G-Advanced与6G技术发展，CGH40010F的封装设计需进一步优化：
1、集成化：通过晶圆级封装（WLP）技术将多个GaN芯片集成于单一封装，减少互连损耗并提升功率密度。
2、高频化：采用低温共烧陶瓷（LTCC）或玻璃基板替代传统陶瓷，将寄生参数降低50%以上，支持10GHz以上频段应用。
3、智能化：嵌入温度传感器与RF监控芯片，实现实时结温监测与动态功率控制，提升系统能效与安全性。

例如，Wolfspeed最新推出的CGH40010F-V2型号已采用倒装焊（Flip Chip）技术，将键合引线替换为铜柱凸点，使寄生电感降低至0.2nH以下，支持8GHz频段的高效放大。

结语

CGH40010F的封装参数是其高频、高效、高可靠性能的核心支撑。通过法兰底座结构、低寄生参数设计、高导热材料应用及严苛可靠性验证，该器件在5G基站、卫星通信、雷达等领域展现出卓越性能。未来，随着封装技术的持续创新，CGH40010F将进一步推动射频功率器件向更高频率、更高集成度与更低成本方向发展，为6G与太赫兹通信提供关键技术支撑。
