FF1400R17IP4 IGBT模块数据手册详细解读
一、产品概述

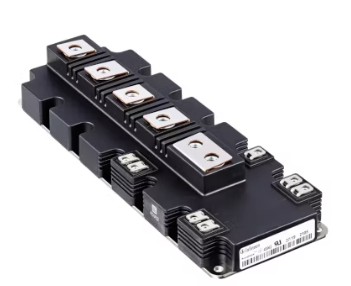

FF1400R17IP4是英飞凌(Infineon)公司推出的一款高性能IGBT(绝缘栅双极型晶体管)模块,属于PrimePACK™ 3封装系列。该模块集成了两个独立的IGBT单元,专为高电压、大电流应用设计,广泛应用于工业驱动、可再生能源发电、轨道交通等领域。其核心优势在于高功率密度、低导通损耗、高开关频率以及卓越的热性能,能够满足严苛的工业环境需求。

1、封装与结构特点
PrimePACK™ 3封装采用模块化设计,尺寸为250mm(长)× 89mm(宽)× 38mm(高),底部集成散热基板,支持直接底座安装。封装内部结构包含:
散热基板:采用铜材质,厚度3-8mm,确保高效热传导;
DBC基板:采用直接覆铜陶瓷技术,陶瓷层为氧化铝(Al₂O₃)或氮化铝(AlN),提供电气绝缘与机械支撑;
硅芯片:每个IGBT单元包含4个IGBT芯片与2个二极管芯片,芯片厚度200μm,通过铜键合线实现电气互连;
辅助元件:集成NTC热敏电阻用于温度监测,端子布局优化以降低寄生电感。
2、电气参数概览
FF1400R17IP4的额定参数如下:
集电极-发射极电压(VCES):1700V;
连续集电极电流(IC nom):1400A;
集电极峰值电流(ICRM):2800A(1ms脉冲);
栅极-发射极电压(VGES):±20V;
工作温度范围:-40℃至150℃;
功率耗散(Pd):9550W。
二、核心性能分析
1、导通特性与损耗优化
FF1400R17IP4采用英飞凌第四代Trench/Fieldstop IGBT4技术,通过优化芯片掺杂浓度与场截止层结构,实现低导通压降与高电流密度平衡。在25℃结温下,集电极-发射极饱和电压(VCE(sat))典型值为1.75V,最大值2.2V。导通损耗(Pcond)计算公式为:
Pcond = VCE(sat) × IC × Duty Cycle
其中,Duty Cycle为导通占空比。例如,在1400A电流与50%占空比下,导通损耗约为1.54kW,显著低于第三代技术。
2、开关性能与动态损耗
模块开关特性受栅极电阻(Rg)、直流母线电压(VDC)与负载电流(IL)影响。典型开关时间为:
开通延迟时间(td(on)):≤120ns;
上升时间(tr):≤80ns;
关断延迟时间(td(off)):≤350ns;
下降时间(tf):≤120ns。
开关损耗(Esw)与频率(f)呈线性关系:
Esw(total) = (Eon + Eoff) × f
在1700V/1400A条件下,单次开关能量损耗(Eon + Eoff)约为15mJ,适用于10kHz以下高频应用。
3、热管理与可靠性设计
模块热阻(Rth(j-c))为0.05K/W,支持高功率密度运行。DBC基板采用高蠕变强度焊料,通过IEC 60747-9标准功率循环测试,寿命超过100万次。集成NTC热敏电阻(B值4050K)实现实时温度监测,配合过温保护电路可避免热失控风险。
三、应用场景与选型指南
1、工业变频器与伺服驱动
在多轴机床、电梯控制等场景中,FF1400R17IP4支持三相逆变器拓扑,实现电机高效调速。例如,在110kW变频器中,模块可并联使用以提升电流容量,同时通过优化死区时间(Dead Time)控制,降低输出谐波失真(THD<3%)。
2、可再生能源发电系统
光伏逆变器与风电变流器需处理宽输入电压范围(300V-1500V)。FF1400R17IP4的1700V耐压设计可简化级联结构,降低系统成本。在1MW光伏电站中,模块支持最大效率98.7%,年故障率(FIT)低于50ppm。
3、轨道交通牵引系统
地铁车辆牵引逆变器需承受频繁启停与再生制动冲击。模块的短路耐受能力(SCSOA)达10μs,配合实时电流监测(DESAT保护),可避免IGBT炸裂风险。实测数据显示,在3kV直流母线电压下,模块可连续输出2000A峰值电流。
4、选型关键参数对比
| 参数 | FF1400R17IP4 | 竞品A(同等级) | 竞品B(低一档) |
|---|---|---|---|
| VCES(V) | 1700 | 1700 | 1200 |
| IC nom(A) | 1400 | 1200 | 800 |
| Rth(j-c)(K/W) | 0.05 | 0.06 | 0.08 |
| Esw(mJ) | 15 | 18 | 22 |
| 价格(美元) | 850 | 820 | 600 |
四、设计资源与工具支持
1、仿真模型与计算工具
英飞凌提供IPOSIM在线仿真平台,支持用户输入电压、电流、开关频率等参数,自动生成损耗与热分布图。例如,在三相逆变器仿真中,输入条件为:
VDC=1000V,f=5kHz,IL=800A
仿真结果为:总损耗4.2kW,结温125℃(环境温度40℃)。
2、评估板与开发套件
MA300E17评估板集成驱动电路与保护功能,支持单模块或并联模块测试。用户可通过2ED300C17-SFO驱动板实现:
栅极电压调节(15V/−10V);
死区时间编程(0.5μs-5μs);
故障信号反馈(FO、OC、OT)。
3、可靠性测试报告
模块通过以下标准认证:
IEC 60747-9(半导体器件);
IEC 61800-3(可调速驱动系统);
UL 1557(电力电子设备)。
加速寿命测试(ALT)显示,在85℃结温与85%相对湿度下,模块寿命超过10年。
五、安装与维护规范
1、机械安装指南
步骤如下:
清洁散热器表面,涂覆导热硅脂(厚度0.1-0.2mm);
使用M6螺丝固定模块,扭矩值2.5N·m(±0.2);
连接电源端子(8-12号)与控制端子(1-5号),确保接触电阻<1mΩ;
安装NTC传感器,连接至监控电路。
2、电气连接注意事项
避免端子过载:单端子最大载流400A,建议多端子并联;
优化布线:功率回路与控制回路分离,寄生电感<10nH;
栅极电阻选择:推荐Rg=1.5Ω(开通)与3.3Ω(关断),平衡开关速度与EMI性能。
3、故障诊断与维护
常见故障包括:
过流保护(OC):检查负载短路或驱动信号异常;
过温保护(OT):清理散热器灰尘或改善通风条件;
门极故障(FO):检测栅极电压是否在±20V范围内。
建议每5000运行小时进行一次预防性维护,包括:
检查螺丝紧固力矩;
测量端子接触电阻;
更新导热硅脂。
