STM32F407VGT6的参数

　　STM32F407VGT6是STM32 F4系列中的高性能微控制器，基于ARM Cortex-M4 32位RISC内核，主频高达168MHz，具有浮点运算单元（FPU），能够支持复杂的数学计算和数字信号处理任务。芯片内部包含1MB闪存（Flash memory）和192KB SRAM，为大容量程序存储和高速数据处理提供保障。其存储结构还支持灵活的存取方式，便于嵌入式系统在实时应用中快速响应。

　　在外设方面，STM32F407VGT6功能非常丰富。它集成了3个12位ADC，能够提供多通道高精度模拟采集，同时支持两个12位DAC，可实现高质量模拟输出。芯片内置多个通用定时器和高级定时器，支持PWM输出、编码器接口及定时事件管理，非常适合运动控制、信号生成和精密控制场景。

　　通信接口方面，STM32F407VGT6提供了丰富的选择，包括3个USART、3个SPI、3个I2C接口、1个CAN接口以及USB OTG Full-speed和High-speed接口，能够满足多种工业和消费电子设备的通信需求。此外，芯片还配备了SDIO接口，用于SD卡数据存储扩展。GPIO数量众多，支持外部中断、复用功能和高速I/O操作，能够灵活连接各种传感器和外部设备。

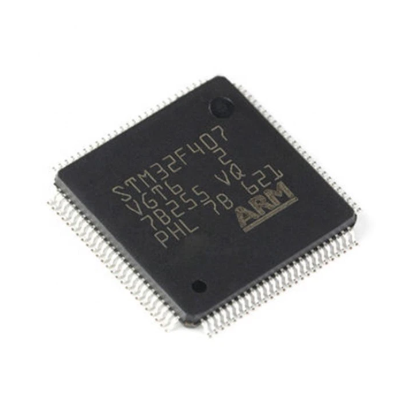

　　电气特性方面，STM32F407VGT6工作电压范围为1.8V至3.6V，具备多种低功耗模式，包括睡眠、停止和待机模式，能够在保证性能的同时降低系统能耗。温度范围支持-40℃到85℃工业级标准，适应各种恶劣环境。芯片封装为LQFP100，提供了100个引脚接口，便于在开发板和自制电路板上布局。

　　STM32F407VGT6还内置了片上振荡器、看门狗定时器、RTC（实时时钟）、CRC计算模块以及DMA控制器，能够进一步提升系统的可靠性和运行效率。综合来看，STM32F407VGT6以高性能、丰富外设和强大通信能力，为工业控制、智能家居、机器人、医疗设备和数据采集等应用提供了可靠的微控制器解决方案。

　　STM32F407VGT6的工作原理

　　STM32F407VGT6是一款基于ARM Cortex-M4内核的32位微控制器，其工作原理主要依托于Cortex-M4的指令集和片上外设协同运作实现。Cortex-M4内核包含一个高效的流水线结构和浮点运算单元（FPU），能够执行算术运算、逻辑运算、移位操作以及复杂的信号处理算法。程序指令存储在芯片的1MB闪存中，由内核通过指令总线（Instruction Bus）逐条读取并执行，同时数据操作可通过192KB SRAM进行高速缓存和处理，实现高速响应。

　　STM32F407VGT6通过时钟系统（RCC，Reset and Clock Control）管理微控制器内部各模块的时序。系统主时钟可由片上高速振荡器（HSE）、内部高速振荡器（HSI）或外部晶振提供，再通过PLL倍频器生成168MHz的高频主时钟，供核心和外设使用。低速外设如RTC可以使用低速外部或内部振荡器（LSE/LSI）独立供电，保证实时计时功能，即使在低功耗模式下仍能准确计时。

　　外设模块通过总线（APB、AHB）与内核进行数据交换。例如，ADC通过DMA直接将采集的模拟数据写入内存，无需CPU干预，提高处理效率。GPIO口可作为输入或输出与外部传感器或执行器交互，当检测到状态变化时，可以触发中断（NVIC，Nested Vectored Interrupt Controller），由内核及时响应，实现实时控制。通信接口如USART、SPI、I2C等通过内部寄存器配置波特率、数据格式及中断，使芯片能够与外部设备可靠通信。

　　STM32F407VGT6还具备多种低功耗模式，如睡眠模式、停止模式和待机模式，通过关闭内核或部分外设时钟，实现能耗优化。微控制器通过复位和看门狗机制保证系统稳定运行，避免死机和异常状态。综合来看，STM32F407VGT6的工作原理是通过Cortex-M4内核的指令执行、片上外设协作、时钟管理和中断控制，实现高速、实时、稳定的嵌入式系统控制，为工业控制、机器人、智能家居及数据采集等应用提供可靠的运行平台。

　　STM32F407VGT6的作用

　　STM32F407VGT6作为STM32 F4系列的高性能微控制器，主要作用是在嵌入式系统中承担核心控制和数据处理任务。它通过高速的ARM Cortex-M4内核和丰富的片上外设，实现对外部设备的精确控制、数据采集、处理和通信。其1MB闪存和192KB SRAM提供了足够的存储空间，使复杂程序和算法得以高效运行，从而支撑工业控制、机器人、智能家居、医疗设备等多种应用。

　　在工业控制中，STM32F407VGT6能够实时采集传感器数据，如温度、压力、湿度等，通过ADC高速采样，将模拟信号转化为数字信号进行处理，并通过PWM或DAC输出控制电机、阀门和执行器，实现自动化操作和精密调节。它的高速通信接口（USART、SPI、I2C、CAN、USB）可以实现与上位机、PLC或其他控制器的数据交互，从而实现远程监控和协同控制。

　　在机器人和智能设备中，STM32F407VGT6能够处理运动控制算法、传感器融合和路径规划等任务。高级定时器和编码器接口可以精确控制伺服电机或步进电机，实现位置、速度和力矩的精准调节。同时，它的浮点运算单元支持快速数学计算，使复杂的控制算法能够在短时间内完成，提高系统响应速度和稳定性。

　　在数据采集和信号处理应用中，STM32F407VGT6能够通过多通道ADC、高速DMA和内部定时器实现实时数据采集与处理，并通过通信接口上传数据，实现实时监测和分析。在智能家居或医疗设备中，它可以控制传感器、显示模块、报警系统和无线通信模块，实现环境监测、健康管理及自动化控制。

　　STM32F407VGT6的作用是为各种嵌入式系统提供高性能计算、实时控制、丰富通信和可靠运行的核心平台，使工程师能够开发功能复杂、响应快速且稳定可靠的智能设备和控制系统。它不仅承担数据处理和控制任务，还通过外设接口实现系统的扩展性和多样化应用，是嵌入式开发中不可或缺的关键器件。

　　STM32F407VGT6的特点

　　STM32F407VGT6是STM32 F4系列中性能强大、功能丰富的32位微控制器，其显著特点在于高性能、高集成度和丰富的外设资源。首先，它基于ARM Cortex-M4内核，主频高达168MHz，并内置浮点运算单元（FPU），能够高效处理复杂的数学运算和数字信号处理任务。Cortex-M4架构还支持DSP指令集，使其在信号处理、滤波和快速傅里叶变换等应用中表现优异。

　　STM32F407VGT6具有大容量存储空间，包括1MB闪存和192KB SRAM，为运行复杂程序和存储大量数据提供保障。这使其在工业控制、机器人控制、音频处理和图像采集等需要高计算能力的场景中表现出色。同时，芯片支持多种存储扩展方式，如外部存储器接口和SDIO接口，进一步增强系统存储能力。

　　在外设方面，STM32F407VGT6非常丰富。它集成了多路12位ADC和DAC、高级定时器、通用定时器以及多种通信接口（USART、SPI、I2C、CAN、USB OTG），能够满足不同类型的控制和通信需求。GPIO数量充足，支持复用功能和外部中断，便于连接各种传感器和执行器，实现灵活的系统设计。

　　该芯片具备低功耗特性，提供睡眠模式、停止模式和待机模式，适合在节能需求较高的应用中使用。其工作电压范围为1.8V至3.6V，工作温度范围支持-40℃至85℃的工业标准，保证了在恶劣环境下的稳定运行。STM32F407VGT6还内置看门狗定时器、实时时钟（RTC）、DMA控制器和CRC校验模块，进一步提升系统的可靠性和数据处理效率。

　　STM32F407VGT6的主要特点包括高性能核心、丰富存储资源、多样化外设接口、低功耗设计、工业级工作环境适应性以及可靠性高。这些特点使其成为工业控制、智能家居、机器人、医疗设备、数据采集及嵌入式系统开发中的理想选择，能够满足高性能和高可靠性的应用需求。

　　STM32F407VGT6的应用

　　STM32F407VGT6作为STM32 F4系列中的高性能微控制器，凭借其强大的处理能力、丰富的外设和低功耗特性，广泛应用于多个领域，包括工业自动化、智能家居、机器人、医疗设备、数据采集、音视频处理等。以下是一些典型的应用场景：

　　工业自动化控制

　　STM32F407VGT6具有高速的ADC和DAC，以及多个定时器和PWM输出，能够精确控制工业设备如电机、阀门、传送带等。在工业自动化系统中，它可实现精准的运动控制、数据采集、传感器管理以及远程监控。通过其强大的通信接口（如CAN、USART、SPI、I2C），STM32F407VGT6可以与PLC（可编程逻辑控制器）、传感器、执行器和上位机进行高效数据交换，确保系统的实时性和可靠性。

　　机器人控制系统

　　机器人控制系统要求高度集成的硬件平台，STM32F407VGT6正好满足这一需求。它能够实时采集来自传感器的数据，如超声波传感器、陀螺仪、加速度计等，通过其内置的DMA和定时器模块进行处理，同时通过PWM控制电机驱动系统，实现精确的运动控制和路径规划。该微控制器还能够执行复杂的算法，如运动学计算、姿态控制和视觉处理，适用于自主导航、智能定位和多自由度机械臂等应用。

　　智能家居与物联网（IoT）

　　在智能家居系统中，STM32F407VGT6可用于控制各种智能设备，如照明系统、温湿度控制器、安全监控和智能插座等。其内建的多个通信接口（Wi-Fi、Zigbee、Bluetooth等）支持与云平台、移动终端的连接，能够实现远程监控和控制。通过集成温湿度传感器、光照传感器等外设，STM32F407VGT6可实时调节家居环境的各项参数，提高生活质量并节能降耗。

　　医疗设备

　　STM32F407VGT6在医疗设备中也有广泛应用，特别是在便携式诊断仪器、生命体征监测仪、药物输送系统等领域。它的高精度ADC和低功耗特性使其非常适合用作实时监测和数据采集。比如，在心电图（ECG）监测仪中，STM32F407VGT6能够高效处理传感器数据并将结果传输至医生端或移动设备，实时进行分析和报警，确保患者的生命安全。

　　数据采集与信号处理

　　STM32F407VGT6具有多个高速ADC和DAC，适用于实时数据采集和信号处理应用。它可以处理从传感器（如温度、压力、加速度等）采集的模拟信号，进行数字化转换并进行复杂的数学运算。应用包括环境监测、工业过程控制、气象数据采集和声音处理等。

　　音视频处理

　　STM32F407VGT6在音视频处理中的应用也不容忽视。其强大的浮点运算能力和丰富的外设接口使其能够处理音频解码、视频图像处理等任务。对于音频设备，它可以进行声音信号的采集、处理与输出；对于图像处理，它可以与外部摄像头或显示设备结合，进行实时图像采集和显示，适用于嵌入式音视频处理系统。

　　STM32F407VGT6凭借其高性能、低功耗、多外设支持和强大的开发生态，广泛应用于工业、机器人、智能家居、医疗设备、物联网等领域，能够满足不同应用场景下对实时性、计算能力、数据处理和通信的多重需求。

　　stm32f407vgt6能替代哪些型号

　　STM32F407VGT6的详细型号

　　STM32F407VGT6是STM32 F4系列微控制器中的一款高性能芯片，属于STM32F4xx系列的产品。它基于ARM Cortex-M4核心，具有高达168MHz的主频和浮点运算单元（FPU），非常适合需要高计算性能和实时控制的应用。STM32F407VGT6主要特点包括1MB闪存、192KB SRAM、丰富的外设接口和多种低功耗模式。它采用LQFP100封装，提供了100个引脚，适用于各种嵌入式应用。

　　STM32F407VGT6的详细参数：

　　核心架构：ARM Cortex-M4, 32位RISC

　　主频：最高168 MHz

　　闪存：1MB Flash

　　SRAM：192KB SRAM

　　外设：3个USART, 3个SPI, 3个I2C, 1个CAN, 1个USB OTG, 1个SDIO接口

　　ADC：3个12位ADC，最大采样率可达2.4MSPS

　　DAC：2个12位DAC

　　定时器：多达14个定时器，包括高级定时器和通用定时器

　　DMA：12个DMA通道

　　工作电压：1.8V到3.6V

　　温度范围：-40℃至85℃

　　封装：LQFP100封装，100引脚

　　额外特性：低功耗模式（睡眠模式、停止模式、待机模式），内置实时时钟（RTC），内置看门狗定时器

　　基于其强大的功能和丰富的外设，STM32F407VGT6非常适用于工业自动化、机器人控制、智能家居、音频处理、医疗设备等应用。

　　STM32F407VGT6可以替代的型号

　　由于STM32F407VGT6是STM32 F4系列的高端微控制器，许多型号与其共享相同的核心架构（ARM Cortex-M4），但在存储容量、外设数量、时钟速度或封装类型上有所不同。因此，它可以替代一些具有相似功能但参数略有不同的型号。以下是几个能够与STM32F407VGT6互换使用的型号：

　　STM32F407VG系列

　　STM32F407VGT6与STM32F407VG系列中其他型号在性能上非常相似，区别主要体现在封装类型和引脚数量。例如：

　　STM32F407VGT6（100引脚）与STM32F407VG（更高引脚数版本，LQFP144）相比，后者提供更多的I/O引脚，适用于需要更多连接和扩展功能的应用。如果设计上没有严格要求封装引脚数目，STM32F407VGT6可以作为一个替代选项。

　　STM32F405RGT6

　　STM32F405RGT6同样基于ARM Cortex-M4内核，主频为168MHz，提供1MB的Flash和192KB的SRAM，且有类似的外设接口。它的主要区别在于其不支持某些功能（如USB OTG）。如果应用不需要USB OTG功能，STM32F407VGT6可以完全替代STM32F405RGT6，尤其是在存储和处理能力要求相似的情况下。

　　STM32F407ZG系列

　　STM32F407ZG与STM32F407VGT6在核心和性能上几乎完全相同，主要差别在于存储和封装类型。STM32F407ZG提供更多的引脚（LQFP144封装），适合需要更多外设或更高I/O引脚的系统。在一些对引脚数量要求较高的应用场景下，STM32F407VGT6可以替代STM32F407ZG，尤其是在不需要更多I/O接口时。

　　STM32F427VG

　　STM32F427VG是STM32F4系列中的另一款高性能微控制器，具有1MB Flash和192KB SRAM，主频为180MHz，功能上与STM32F407VGT6非常接近。唯一的区别是STM32F427VG的工作频率略低，但在大多数应用中，它的性能差异并不明显。因此，STM32F407VGT6可作为STM32F427VG的替代品，尤其是在不要求绝对最高时钟速度的场景中。

　　STM32F429ZI

　　STM32F429ZI是STM32F4系列中的另一款强大微控制器，其性能略高，主频为180MHz，带有更大的Flash存储（2MB）。虽然STM32F429ZI提供了更多的Flash容量和更高的时钟频率，但在许多应用场景中，如果存储和性能要求不高，STM32F407VGT6仍然可以作为STM32F429ZI的替代方案。

　　STM32F303RE

　　如果应用对计算性能的要求相对较低，但仍需要类似的功能和外设，STM32F303RE是一个可替代的选择。STM32F303RE也基于ARM Cortex-M4内核，但主频略低，且内存容量较小，Flash为512KB，SRAM为80KB。尽管其性能不如STM32F407VGT6，但它仍然适用于一些需要中等计算能力和丰富外设的应用，如小型控制器或低功耗应用。

　　总结

　　STM32F407VGT6作为STM32 F4系列的高性能微控制器，能够替代许多其他型号，特别是那些具有相似功能和外设的型号。选择替代型号时，需要考虑存储容量、时钟频率、封装类型、外设数量以及系统需求的特定细节。在没有严格要求更多引脚或更高性能的情况下，STM32F407VGT6可以广泛替代其他型号，如STM32F405、STM32F427等，为系统设计提供更灵活的选择。
