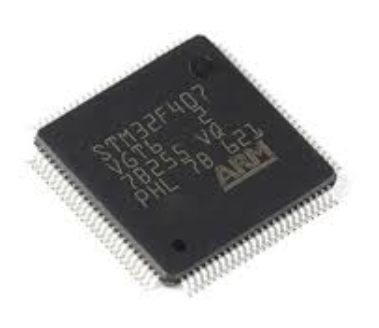

STM32F407VGT6 微控制器架构、特性与应用全景深度解析

前言：STM32F407VGT6 的核心地位与重要性

在嵌入式系统的广阔世界中，STM32 系列微控制器以其卓越的性能、丰富的外设和灵活的开发生态系统，成为了工程师们首选的平台。而在众多型号中，STM32F407VGT6 凭借其基于高性能 ARM Cortex-M4 内核的强大计算能力、集成的浮点运算单元（FPU）、海量的存储资源以及无与伦比的连接性，在工业控制、物联网（IoT）、医疗设备、消费电子以及高级人机界面等多个领域扮演着举足轻重的角色。本篇资料旨在为读者提供一份详尽、深入且全面的中文技术文档，从最基础的架构剖析到最复杂的外设应用，全方位地揭示 STM32F407VGT6 的内在奥秘，帮助您充分理解并高效利用这款强大的芯片。我们将详细探讨其内核特性、存储器布局、时钟系统、电源管理以及每一个关键外设的工作原理，力求为您呈现一个完整的技术全景。

第一章：微处理器内核与核心架构

STM32F407VGT6 的心脏是一颗由 ARM 公司设计的 Cortex-M4 内核。这并非一个简单的8位或16位内核，而是一个专为嵌入式应用优化的32位处理器。Cortex-M4 的独特之处在于其完美融合了高性能数字信号处理（DSP）指令集和单精度浮点运算单元（FPU），这使得它在执行复杂的数学运算、滤波算法、马达控制以及音频/视频处理等任务时，能够表现出远超传统微控制器的性能。

1.1 ARM Cortex-M4 内核详解

Cortex-M4 内核采用了哈佛架构，这是一种将指令存储和数据存储分开的内存架构，允许处理器同时从两个独立的总线中读取指令和数据，从而极大地提高了指令的执行速度和系统的整体吞吐量。其流水线设计也经过了精心优化，通过多级流水线，可以在一个时钟周期内完成多条指令的不同阶段，进一步提升了执行效率。Cortex-M4 处理器支持 Thumb-2 指令集，这是一种混合了16位和32位指令的指令集，既保证了代码的紧凑性，又提供了32位指令的强大功能，是兼顾代码密度和执行效率的理想选择。

1.2 浮点运算单元（FPU）

集成在 Cortex-M4 内核中的单精度浮点运算单元（FPU）是 STM32F407VGT6 的一个核心亮点。FPU 专门用于执行浮点数运算，如加法、减法、乘法、除法以及更复杂的三角函数、指数函数等。在没有 FPU 的微控制器上，这些运算通常需要通过软件模拟来实现，这不仅会消耗大量的 CPU 时间，还会导致性能急剧下降。而 STM32F407VGT6 的硬件 FPU 能够以极高的效率并行执行这些运算，极大地释放了主 CPU 的计算能力，使其能够专注于更高级的控制逻辑和任务调度。这对于需要大量浮点运算的算法，如传感器数据融合、PID 控制、马达矢量控制等应用场景而言，是至关重要的。

1.3 嵌套向量中断控制器（NVIC）

NVIC 是 Cortex-M4 内核中一个高度可配置的中断管理单元。它负责管理来自内部和外部所有中断源的中断请求，并按照其优先级进行处理。NVIC 支持中断嵌套，这意味着当一个低优先级的中断正在被处理时，一个更高优先级的中断可以打断它，并在处理完毕后返回到之前的低优先级中断。NVIC 还提供了灵活的优先级配置机制，允许开发者为每个中断源设置主优先级和子优先级，从而实现精细的中断管理，确保关键任务能够得到及时响应。

1.4 内存保护单元（MPU）

Cortex-M4 内核还包含一个可选的内存保护单元（MPU）。MPU 的主要功能是为嵌入式应用提供内存访问权限控制，它可以将内存空间划分为不同的区域，并为每个区域定义独立的访问权限，例如只读、可读写或不可执行。通过 MPU，开发者可以有效地防止代码意外访问或修改关键的内存区域，从而提高系统的健壮性和安全性，特别是在多任务操作系统（RTOS）环境下，MPU 能够为每个任务提供独立的内存空间，防止任务间的相互干扰。

第二章：存储器与内存子系统

STM32F407VGT6 拥有丰富的片上存储资源，包括大容量的闪存（Flash）和静态随机存取内存（SRAM），这些资源是支持复杂应用和操作系统的基础。

2.1 片上闪存（Flash Memory）

STM32F407VGT6 集成了1兆字节（MB）的片上闪存，用于存储程序代码和常量数据。这1MB的闪存被划分为两个独立的存储区域，称为双区域（Dual Bank）。双区域闪存架构具有一个显著的优势，即支持“读-写-同时”操作。这意味着当程序正在从一个区域执行时，可以对另一个区域进行擦除或编程操作，而不会影响程序的正常运行。这为固件在线升级（FOTA）等应用提供了极大的便利性，可以在不停止系统运行的情况下，更新程序代码。

2.2 静态随机存取内存（SRAM）

芯片内部共有192KB的SRAM，这些SRAM被进一步细分为几个不同功能的子区域，以满足不同应用场景的需求。

首先是112KB的主SRAM（SRAM1），这是最主要的通用数据存储区域，用于存储变量、堆栈和程序运行时的数据。其特点是访问速度极快，是CPU访问数据的主要场所。

其次是64KB的内核耦合内存（CCM-RAM），这块SRAM专用于存储对访问速度要求极高的代码和数据。CCM-RAM 与 Cortex-M4 内核的指令和数据总线直接相连，访问延迟非常低，因此非常适合存储中断服务程序、关键算法或实时数据。将这些对实时性要求高的代码和数据放入 CCM-RAM，可以极大地提升系统的响应速度和性能。

最后是16KB的第二SRAM（SRAM2），这块SRAM通常作为通用数据存储，与主SRAM功能类似，但其访问速度可能略有差异，可以根据应用需求灵活分配。此外，芯片还包含4KB的备份SRAM，这块SRAM具有独特的低功耗特性，在主电源掉电后，可以通过备用电池供电，用于存储关键的配置数据或状态信息，从而在系统重新上电后快速恢复。

第三章：时钟系统与电源管理

一个稳定而高效的时钟系统是微控制器正常工作的基石，而灵活的电源管理则决定了其功耗表现。STM32F407VGT6 的时钟和电源管理子系统设计得非常精巧，能够满足各种应用场景的需求。

3.1 丰富的时钟源

STM32F407VGT6 提供了多种时钟源，可以根据应用需求灵活选择。高速外部时钟（HSE）：通常来自外部晶体振荡器，最高频率可达25MHz，提供高精度的时钟源。高速内部时钟（HSI）：一个由内部 RC 振荡器产生的高速时钟，频率为16MHz，精度相对较低，但无需外部元件，适合对精度要求不高的应用。低速外部时钟（LSE）：通常来自外部32.768KHz晶体，用于实时时钟（RTC）等低功耗应用。低速内部时钟（LSI）：一个由内部 RC 振荡器产生的低速时钟，频率约为32KHz，用于独立看门狗（IWDG）和自动唤醒单元。 此外，STM32F407VGT6 还包含一个锁相环（PLL），可以对时钟源进行倍频，以获得更高的系统时钟频率。通过配置 PLL，主时钟频率（System Clock）可以达到168MHz，这使得处理器能够以惊人的速度执行指令，满足高性能计算的需求。

3.2 电源管理与低功耗模式

为了延长电池寿命或降低功耗，STM32F407VGT6 支持多种低功耗模式。

运行模式（Run Mode）：所有外设和CPU都正常工作，是最高功耗模式。睡眠模式（Sleep Mode）：CPU停止工作，但所有外设和SRAM都保持供电。这是一种快速进入和退出的低功耗模式，适用于需要快速响应中断的应用。停止模式（Stop Mode）：所有时钟都被停止，除了LSI和LSE。SRAM和寄存器内容被保留，但不能执行代码。唤醒需要一个外部中断或RTC事件。待机模式（Standby Mode）：这是功耗最低的模式。CPU、SRAM和所有寄存器内容都丢失，只有备份域和备份SRAM被保留。唤醒需要一个外部复位或RTC事件，并且需要重新初始化所有外设。

第四章：数字与模拟外设深度剖析

STM32F407VGT6 最引人注目的特点之一是其极其丰富且功能强大的外设，这些外设使得芯片能够轻松地与外部世界进行交互，实现复杂的系统功能。

4.1 通用输入/输出（GPIO）

GPIO 是微控制器与外部硬件连接的桥梁。STM32F407VGT6 提供了多达140个GPIO引脚，每个引脚都可以独立配置为不同的模式，包括输入、输出、模拟、或复用功能。输入模式：引脚可以配置为浮空输入、带上拉或下拉电阻输入。输出模式：引脚可以配置为推挽输出或开漏输出。推挽输出能够提供高低电平，而开漏输出则通常用于连接I2C总线等需要外部上拉电阻的场合。复用功能：GPIO引脚可以被复用为其他外设的功能引脚，如UART、SPI、I2C等。

4.2 定时器（Timers）

STM32F407VGT6 集成了多达17个定时器，从简单的基本定时器到复杂的通用和高级定时器，几乎可以满足所有定时相关的需求。高级控制定时器（TIM1 & TIM8）：这类定时器功能最强大，专为高级应用设计，如三相马达控制、PWM生成和多通道捕获。它们支持死区时间生成、刹车输入和多种输出模式，是实现复杂运动控制系统的理想选择。通用定时器（TIM2-5, TIM9-14）：这些定时器功能多样，可以用于输入捕获、输出比较、PWM生成、外部事件计数等多种任务。它们是实现脉冲测量、PWM调光、定时中断等功能的常用工具。基本定时器（TIM6 & TIM7）：这些定时器功能相对简单，主要用于产生定时中断，为操作系统提供时间片或用于延时操作。

4.3 模数转换器（ADC）

芯片集成了三个独立的12位模数转换器（ADC），每个转换器都具有16个输入通道，其中内部通道包括温度传感器、内部参考电压和 VBAT 电池电压。ADC 的最高采样速率可达2.4 MSPS（兆次每秒），这使得它能够精确地捕捉高速变化的模拟信号。ADC 支持多种转换模式，包括单次转换、连续转换、扫描模式和不连续模式，可以根据不同应用需求灵活配置。此外，它还支持三重交错模式，可以同时启动三个ADC进行转换，将总采样速率提高到7.4 MSPS，这对于需要同步采集多个模拟信号的应用至关重要。

4.4 数模转换器（DAC）

DAC 能够将数字值转换为模拟电压输出。STM32F407VGT6 集成了两个独立的12位 DAC 通道，支持波形生成，包括噪声波形和三角波形，可以用于生成音频信号或驱动一些简单的模拟设备。

4.5 串行通信接口

STM32F407VGT6 提供了极其丰富的串行通信接口，以支持与各种外部设备进行数据交换。通用同步/异步收发器（USART/UART）：多达4个 USART 和2个 UART 接口，支持全双工通信，可配置为异步、同步、半双工和 IrDA 等多种模式，是连接 GPS、蓝牙模块、RS232/485 设备等的标准接口。串行外设接口（SPI）：多达3个 SPI 接口，支持主从模式，最高通信速率可达42MHz，广泛应用于连接外部闪存、LCD 显示屏、传感器等。I2C 总线接口：多达3个 I2C 接口，支持主从模式，最高通信速率可达400KHz，是连接 EEPROM、传感器、RTC等低速外设的常用接口。控制器局域网（CAN）：双路 CAN 接口，完全兼容 CAN 2.0B 标准，是工业自动化和汽车电子领域常用的通信协议。

4.6 USB 与以太网

STM32F407VGT6 的强大连接性还体现在其集成的 USB 和以太网接口上。USB OTG：芯片集成了两个 USB OTG（On-The-Go）接口，一个支持全速（FS）模式，另一个支持高速（HS）模式，可以配置为主机、设备或OTG模式，用于连接U盘、键盘、鼠标或作为USB设备与PC通信。以太网 MAC：集成的以太网 MAC 接口支持 MII 和 RMII 模式，可以连接外部以太网物理层（PHY）芯片，实现10/100Mbps的网络连接，是构建网络化嵌入式系统的关键组件。

第五章：高级功能与系统服务

除了丰富的基本外设，STM32F407VGT6 还提供了一系列高级功能和系统服务，以提高系统的性能、可靠性和安全性。

5.1 直接内存存取（DMA）

DMA 是一种在不占用 CPU 资源的情况下，将数据从一个内存区域传输到另一个内存区域或外设的硬件机制。STM32F407VGT6 具有两个功能强大的 DMA 控制器，每个控制器都包含多个独立的流，可以配置为不同的通道。通过 DMA，可以在 CPU 执行其他任务的同时，高效地完成数据传输，如从 ADC 缓冲区到 SRAM，或从 USART 缓冲区到 SRAM，这极大地提高了系统并行处理能力和整体性能。

5.2 看门狗（Watchdogs）

看门狗是一种用于提高系统可靠性的硬件定时器，用于防止程序陷入死循环或意外停顿。STM32F407VGT6 提供了两种类型的看门狗。独立看门狗（IWDG）：由独立的低速时钟（LSI）驱动，不受主时钟的影响，即使在主时钟或软件发生故障时，也能正常工作，确保系统在发生故障时能够自动复位。窗口看门狗（WWDG）：其复位时间窗口是可编程的，如果程序在规定时间窗口内没有“喂狗”，系统就会被复位。这可以防止程序过早或过晚地“喂狗”，从而更精确地检测到软件故障。

5.3 实时时钟（RTC）

RTC 是一种独立的计时器，由一个低功耗的 LSE 或 LSI 时钟驱动，并由备用电池供电。即使在主电源掉电的情况下，RTC 也能继续计时，用于提供日历和时间信息。

5.4 随机数生成器（RNG）

RNG 是一个硬件模块，可以生成真正的随机数，广泛应用于加密算法、安全通信和模拟仿真等领域。

第六章：开发环境与编程实践

要充分利用 STM32F407VGT6 的强大功能，选择合适的开发工具和掌握高效的编程方法至关重要。

6.1 开发工具链

MDK-ARM (Keil)：作为历史悠久的开发工具，Keil MDK-ARM 提供了完整的 IDE、编译器和调试器，对 STM32 系列的支持非常成熟，特别是其 uVision IDE 界面直观，调试功能强大。STM32CubeIDE：这是 ST 官方推出的免费集成开发环境，集成了 STM32CubeMX 配置工具、编译器和调试器。STM32CubeMX 能够以图形化方式配置引脚、时钟和外设，并自动生成初始化代码，极大地简化了开发流程。

6.2 编程与调试

STM32F407VGT6 支持多种编程和调试方式。SWD (串行线调试)：这是最常用的调试接口，只需要两个引脚（SWDIO 和 SWCLK），便可实现下载和在线调试功能。JTAG (联合测试行动小组)：一个更为全面的调试接口，但需要更多的引脚，通常在多芯片系统或复杂调试场景下使用。系统引导加载程序（Bootloader）：芯片内置了一个 bootloader，可以通过 USART、SPI、I2C 或 USB 等接口下载程序，无需外部编程器。

第七章：STM32F407VGT6 的典型应用领域

凭借其卓越的性能和丰富的外设，STM32F407VGT6 在多个领域找到了广泛的应用。

7.1 工业控制：其强大的 FPU 和高速定时器使其成为马达控制、工业自动化、可编程逻辑控制器（PLC）和机器人控制的理想选择。7.2 医疗设备：其高性能和低功耗特性使其适用于便携式医疗设备、心电图仪、血糖仪等。7.3 物联网（IoT）：以太网和 USB OTG 接口使其能够轻松连接网络和外部设备，适用于智能家居、工业网关和传感器节点。7.4 消费电子：适用于高级人机界面（HMI）、智能家电、无人机和音频/视频设备等。

总结：STM32F407VGT6 的价值与未来

STM32F407VGT6 作为 STM32F4 系列中的一颗璀璨明星，其强大的 Cortex-M4 内核、丰富的存储资源和多样化的外设使其能够应对从简单控制到复杂计算的各种挑战。无论是对于初学者还是经验丰富的工程师，它都提供了强大的硬件基础和完善的软件生态，使其成为原型开发和量产产品的优选平台。随着物联网和人工智能的快速发展，对嵌入式系统性能的要求也越来越高，而 STM32F407VGT6 正好满足了这一趋势，它将继续在嵌入式领域的创新中发挥关键作用。
