MMBT3904 的参数

　　MMBT3904 是一款常用的 NPN 小信号放大与开关晶体管，其典型封装为 SOT-23，属于 2N3904 的贴片封装版本，因此它继承了 2N3904 稳定、可靠、通用性强的参数特性。MMBT3904 的关键电气参数涵盖最大额定值、直流特性、高频特性以及开关特性，这些参数决定了它在实际电路中的适用范围与性能表现。

　　在最大额定值方面，MMBT3904 的集电极-发射极电压（VCEO）通常为 40V，集电极-基极电压（VCBO）为 60V，发射极-基极电压（VEBO）为 6V，这使其能够应用于低至中等电压的小信号电路中。晶体管的最大持续集电极电流（IC）通常为 200mA，足以胜任小负载驱动、信号放大级、数字控制开关等应用。其最大耗散功率（Pd）约为 200~350mW（取决于制造商和散热条件），这对 SOT-23 小封装器件来说属于正常范围，适合高密度电路板布置。

　　在直流电气特性方面，MMBT3904 的直流电流增益（hFE）通常在 100～300 之间，具体数值取决于测试条件与集电极电流大小。它在中等电流区具有较良好的线性，适用于基本的放大电路。饱和压降（VCE(sat)）较低，在 IC=10mA 时通常仅 0.1～0.3V，使其作为开关管使用时具有较高效率且发热量低。

　　高频特性是该晶体管另一亮点，其过渡频率（fT）可达到 250MHz 左右，使之能够处理高频信号、快速边沿切换或中频放大任务。这使其适用于射频前端的小信号放大、开关调制、数字高速驱动级等电路。

　　在开关特性方面，MMBT3904 的开关速度非常快，上升时间与下降时间一般都在数十纳秒甚至更低，使其在高速开关、驱动小型继电器或逻辑电平转换中表现优异。漏电流（ICBO、IEBO）也很低，通常维持在 nA 级，保证了电路的低功耗与高稳定性。

　　MMBT3904 以其适中的电压电流能力、良好的放大特性、快速的开关速度、优秀的高频性能以及小型封装，使其成为各类消费电子产品、仪器仪表、电源控制电路与微控制器接口设计中最常用、最可靠的小信号晶体管之一。

　　MMBT3904 的工作原理

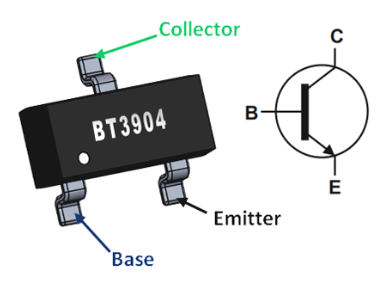

　　MMBT3904 是一款典型的 NPN 小信号三极管，其工作原理与所有双极型晶体管（BJT）一致，主要依赖电流控制电流的方式实现放大与开关功能。它由发射极（E）、基极（B）、集电极（C）三部分组成，其中基极非常薄且轻掺杂，发射极重掺杂以提高载流子注入效率，集电极则用于收集载流子。其半导体结构基于 NPN 架构，因此通过基极注入的少量电流即可控制集电极与发射极之间的较大电流。

　　在放大状态下，当基极-发射极间施加约 0.6V～0.7V 的正向偏置时，基极区的势垒被打开，大量电子从发射极注入基区，再被集电极的反向偏置电场吸引进入集电极。由于基区非常薄，只有极少数电子在基区复合，因此从发射极注入的大部分电子都会流向集电极。这样，一小部分基极电流（IB）控制着一个较大的集电极电流（IC），形成 IC ≈ β × IB 的放大关系（β 即 hFE）。这就是 MMBT3904 在信号放大电路中的核心原理。

　　在开关应用中，MMBT3904 通常工作于饱和区或截止区。截止状态下，基极电流为零或不足以打开晶体管，集电极与发射极之间无法导通，相当于开关断开。饱和状态下，基极电流足够大，晶体管完全导通，集电极-发射极电压 VCE(sat) 降到约 0.1V～0.3V，相当于闭合的开关。由于其开关速度快，MMBT3904 能够在快速逻辑驱动、电平转换、脉冲电路中发挥重要作用。

　　它的高频特性（fT≈250MHz）使其能够在交流或高频应用中有效传输信号。高频工作时，内部电容（如 CBE、CBC）影响动态响应，但其结构优化使其具备良好的速度与稳定性。

　　MMBT3904 通过基极电流控制集电极电流，实现对电路信号的放大与开关，其可靠性高、响应快，使其成为电子设计中最常用的小信号晶体管之一。

　　MMBT3904 的作用

　　MMBT3904 作为一款常用的 NPN 小信号晶体管，在各种电子电路中承担着关键且多样化的作用。其主要功能集中在信号放大、开关控制、电平转换、驱动小负载和起到缓冲隔离等多个方面，因此在消费电子、工业控制、通信设备、电源管理模块以及微控制器外围接口中都十分常见。

　　MMBT3904 最核心的作用之一是小信号放大。由于其具有良好的直流增益（hFE 通常为 100–300）、较快的频率响应以及低噪声特性，它能够对微弱的模拟信号进行电流放大或电压放大。在传感器前端电路、音频放大、射频前置放大、中频信号处理等场景中，该器件都可以实现稳定而高效的小信号放大任务。

　　MMBT3904 作为开关管的作用非常广泛。它的开关速度快、饱和压降低，使其能够在数字控制电路中作为逻辑开关、驱动开关或脉冲调制元件使用。微控制器通常无法直接驱动较大的负载，而 MMBT3904 可作为中间驱动级，用于驱动小型继电器、蜂鸣器、LED 灯带、小功率电机及其他电子负载，从而实现安全可靠的控制。在 PWM 控制、电脉冲生成、数字逻辑接口等应用中，它都是不可或缺的基本元件。

　　它还常用于电平转换和信号整形。例如在 3.3V 与 5V 系统之间的电平互相转换、数字信号缓冲、小幅度脉冲信号增强等电路中，MMBT3904 可以确保信号在不同电压体系的电路之间稳定传递，从而提高系统兼容性与可靠性。

　　MMBT3904 还承担着隔离与保护的作用。在电路设计中，通过使用三极管进行缓冲和隔离，能够避免高电压、高电流或突发电磁干扰直接进入核心控制芯片，保护 MCU、传感器和通信模块等关键元件免受损害。

　　MMBT3904 的作用覆盖信号放大、快速开关、电平转换、负载驱动、隔离保护等多个方面。其体积小、效率高、成本低、性能稳定，使其成为电子工程中最常用、最通用、最可靠的贴片三极管之一。

　　MMBT3904 的特点

　　MMBT3904 是电子电路中极为常用的一款 NPN 小信号晶体管，它具有许多使其广受欢迎的特性，包括优良的电气性能、快速开关能力、结构紧凑、适用范围广等。其综合特点使其成为各类消费电子产品、工业设备、通信模块、电源电路以及微控制器应用中不可替代的基础元件。

　　MMBT3904 最大的特点之一是高性价比和通用性强。它作为 2N3904 的 SMD 版本，成本低、易采购、兼容性极高，能够适配大多数需要小信号放大或开关的场合，因此常被视为“万能小三极管”。几乎所有制造商都提供这一型号，使其成为设计中的常备器件。

　　MMBT3904 具有优良的电气性能。其集电极-发射极耐压一般为 40V，集电极电流能力可达 200mA，满足大部分低功率负载驱动需求。它的直流电流增益（hFE）处于约 100–300 的实用范围，使其既能用于线性放大，也能胜任开关电路。同时，其饱和压降较低，能提高开关效率并减少发热。

　　MMBT3904 的开关速度快是其突出特点之一。其上升和下降时间通常在纳秒级，过渡频率（fT）可达约 250MHz，使其能够在高频放大、中频应用、开关调制和高速数字信号处理中稳定工作。这种高速特性使其在无线通信、小信号射频电路、电平转换等场合非常可靠。

　　MMBT3904 采用SOT-23 小型封装，体积小、安装方便、适合自动化贴片加工，特别适用于高密度 PCB 设计。在现代电子设备向轻薄方向发展的趋势下，其小体积带来的布局灵活性成为重要优势。

　　该器件具有低漏电流、稳定性高、工作温度范围宽等可靠性特征，能够在较恶劣的环境中维持稳定性能，适合工业级和消费电子级产品使用。

　　MMBT3904 以其小型封装、高速度、高可靠性、优良的放大与开关性能、广泛的适应性和极高的可获取性，成为工程师在各种电子设计中首选的小信号三极管之一，其特点使其在基础电路到复杂系统中都发挥着重要作用。

　　MMBT3904 的应用

　　MMBT3904 作为一款用途极其广泛的 NPN 小信号晶体管，在现代电子设计中几乎无处不在。由于其具备快速开关、优良的小信号放大能力、体积小、成本低和高可靠性等特点，它被广泛应用于消费电子、工业设备、通信系统、电源控制模块以及各种微控制器接口电路中。

　　MMBT3904 在信号放大电路中应用极为普遍。它可以用于音频前级放大、传感器信号调理、中频放大电路、检测电路等场合。由于其线性范围稳定、噪声低、增益适中，它非常适合用作模拟放大器中的共射极放大级、共集电极跟随器或多级放大链路中的一级放大。

　　它在开关驱动电路中扮演重要角色。微控制器（如 AVR、STM32、PIC、51、ESP32 等）通常无法直接驱动继电器、电磁阀、小功率电机、蜂鸣器等负载，而 MMBT3904 能通过小基极电流控制较大集电极电流，使其成为常用的驱动级元件。其饱和压降低、开关速度快，使它在逻辑开关、电源开关控制、脉冲驱动等场景表现优异。

　　MMBT3904 在电平转换和数字信号缓冲方面也应用广泛。例如在 3.3V 系统与 5V 系统之间的数据交换中，它可以作为双向或单向电平转换器使用。其快速开关特性还使其能够对数字信号进行整形或增强，确保信号在远距离或高噪声环境下保持稳定。

　　它在振荡器与高频电路中也占有一席之地。由于其过渡频率（fT）可达约 250MHz，使其能够用于射频小信号应用，如本振驱动、小型调制电路、高频开关电路等。在一些简单的射频放大、谐振电路和锁相应用中也能发挥作用。

　　MMBT3904 还常用于保护与隔离电路。它可作为缓冲级，隔离敏感电路与大电流、高电压或高噪声负载，保护 MCU、ADC、通信模块等核心器件不受干扰。同时，它也广泛用于各种电源指示灯驱动、电源启动逻辑、电池管理小信号检测与开关控制中。

　　MMBT3904 的应用覆盖了从模拟放大、数字开关、信号处理、电平转换到负载驱动的众多领域。它的通用性强、性能稳定、价格低廉，使其成为电子工程师设计电路时最常用、最可靠的小信号晶体管之一。

　　MMBT3904 能替代哪些型号

　　在电子设计领域，MMBT3904 是应用最为普遍的 NPN 小信号三极管之一，它属于 2N3904 的贴片化版本，具有结构简单、性能稳定、价格低廉、应用广泛等特点。为了更好地理解其替代型号，需要首先了解 MMBT3904 本身的完整型号体系与常见厂商命名方式，从而明确其在同类器件中的位置与兼容性。

　　一、MMBT3904 的详细型号分类

　　MMBT3904 的基本型号来自 SMD 封装形式的标准三极管命名，其中“M”表示微型贴片封装，“MBT”为贴片 BJT 三极管的系列标识，“3904”则继承自经典的 2N3904 结构。不同厂商根据封装、极性、精度等级和生产工艺，会在 MMBT3904 的基础上形成多个子型号。常见的详细型号包括：

　　MMBT3904（标准型号，SOT-23）

　　这是最常用的基本型，几乎所有电子产品中都能见到。

　　MMBT3904LT1 / MMBT3904LT3（ON Semiconductor 系列）

　　带 LT 后缀的版本多见于安森美（ON）的命名方式，后缀 T1、T3 表示包装卷带数量不同，适用于自动贴片生产线。

　　MMBT3904-7 / MMBT3904-7-F（Diodes Inc 系列）

　　末尾数字或 F 表示环保无铅工艺（RoHS）、卷带包装或极性管脚图关系。

　　MMBT3904-TP（Micro Commercial Components 系列）

　　“TP”常用于 Tray 或 Tape packaging 的批量供应版本。

　　MMBT3904S / MMBT3904T（不同厂家的扩展型号）

　　S/T 等常指不同封装方式或品牌内部区分型号，用于物流与物料管理。

　　FMMT3904（Zetex / Diodes 高速版）

　　FMMT3904 为高速增强型版本，虽然仍属 3904 系列，但其 fT 更高、开关速度更快。

　　SMMBT3904（Fairchild / ON 的贴片加强版）

　　通常用于工业级或更高可靠性的版本，适合更严格环境。

　　从功能与参数角度看，这些型号基本上都属于同一系列，VCEO≈40V、IC≈200mA、hFE≈100–300、fT≈250MHz，均可视为 MMBT3904 的标准扩展型号或不同包装版本。

　　二、MMBT3904 可以替代的型号

　　由于 MMBT3904 具有极高的通用性，其核心电气参数与标准 2N3904 一致，因此它可以替代多种 NPN 小信号晶体管。替代逻辑主要基于以下几点：

　　电压等级相同或更高；

　　电流能力相同或更高；

　　增益范围相似；

　　封装允许替换；

　　高频性能与开关性能满足电路需求。

　　以下为常见可被 MMBT3904 替代的型号分类说明：

　　1. 2N3904（直插版本）

　　这是最典型、最直接的替代关系。MMBT3904 是 2N3904 的贴片化版本，因此其电气特性、工作原理、增益区间等均高度一致。任何使用 2N3904 的电路都可以无缝替换为 MMBT3904（封装匹配条件下）。

　　2. PN2222 / PN2222A（小功率 NPN 管）

　　PN2222 的 IC 最大可达 600mA，略高于 3904，但在大多数只需要数十毫安的数字控制、小功率驱动、电平转换电路中，MMBT3904 可直接替代 PN2222。尤其是 PN2222A 的小信号部分，性能与 3904 系列非常接近，常被互换使用。

　　但若应用中需要 200mA 以上的电流加载，则不建议替代。

　　3. S8050（国产常用 NPN 小功率三极管）

　　S8050 的 IC 通常为 500mA，但其在小信号驱动或放大场景下与 3904 功能高度重叠。若电路中电流不超过 200mA，MMBT3904 可作为替换用。

　　4. BC547、BC548、BC549 系列（欧洲常用 NPN 管）

　　这些型号的电压、电流范围与 3904 系列接近，且主要用于音频、小信号放大、低噪声应用。MMBT3904 在这些场合能无障碍替代，尤其是中增益（B 类）版本。

　　5. MMBT2222、SMMBT2222（SMD 贴片版 2222）

　　若应用中未使用到较大的集电极电流，则 3904 完全可作为替代器件。

　　例如单片机输出驱动、开关电路、电平转换等场景，3904 与 2222 互换率几乎 90% 以上。

　　6. 2SC1815、2SC945（亚洲常用 NPN 小信号晶体管）

　　这两种小功率 NPN 管常用于音频前级、小信号处理，MMBT3904 在放大能力、噪声表现、增益区间等方面都能匹配。

　　仅在极低噪声音频场景中需稍作评估。

　　7. MPSH10、S9014、S9018（高频小信号管）

　　若电路对频率要求中等（几十 MHz 以内），MMBT3904 可直接替代其部分型号。

　　但若连续工作在高频射频（>100MHz）时，需要确认 fT 是否足够。

　　三、总结

　　MMBT3904 的高兼容性使其能够替代大量常见的 NPN 小信号晶体管，尤其在数字开关、电平转换、MCU 驱动、小信号放大等场景中，它几乎是“万能替代型号”。作为 2N3904 的贴片版本，它具有跨品牌兼容性强、封装小、性能稳定等优点，其替代范围涵盖了 PN2222、2N3904、S8050、BC547/548 系列、2SC1815、2SC945 等多个常用晶体管型号，满足绝大多数低功耗、小信号需求。

　　MMBT3904 因此成为电子工程师物料库存中最常用、最可靠、最易替代的多功能 NPN 小信号晶体管之一。
