MMBT3904参数与管脚图详解：从基础特性到应用实践的全面指南

一、MMBT3904概述：小信号晶体管的行业地位与技术演进

MMBT3904作为一款经典的NPN型表面贴装双极晶体管，自问世以来便成为电子工程师的“工具箱标配”。其核心定位在于解决低功耗、高频信号处理及紧凑型电路设计中的关键需求。从技术演进角度看，该器件的发展历程可追溯至传统TO-92封装晶体管，而SOT-23封装的引入标志着其向高密度PCB设计的跨越。目前，全球主要供应商包括安森美、Diodes Incorporated及长电科技等，年出货量超十亿颗，广泛应用于消费电子、汽车电子及工业控制领域。

1.1 封装革命：SOT-23的微型化突破

SOT-23封装（尺寸2mm×2.7mm×9.3mm）相较于传统TO-92封装，体积缩小80%，同时保持优异的散热性能。其三引脚设计（基极B、集电极C、发射极E）采用鸥翼型结构，适配自动化贴片工艺，使单片PCB的元件密度提升3倍。以智能手机为例，单台设备中MMBT3904的用量可达15-20颗，用于电源管理、LED驱动及射频开关等模块。

1.2 性能参数的行业基准

MMBT3904的电气参数设定了小信号晶体管的行业标准：

• 集电极电流（Ic）：200mA（连续工作），峰值可达500mA（脉冲模式）

• 击穿电压：Vceo=40V，Vcbo=60V，Vebo=6V

• 直流增益（hFE）：100-300（Ic=10mA时）

• 特征频率（ft）：300MHz（典型值）

• 饱和压降（Vce(sat)）：≤300mV（Ic=100mA时）

这些参数使其在100mW-350mW功耗范围内实现高效信号放大与开关控制，成为低功耗设计的首选器件。

二、核心参数深度解析：从理论到实践的工程指南

2.1 直流参数：增益与线性度的平衡艺术

MMBT3904的直流增益（hFE）范围100-300，这一特性直接影响放大电路的线性度。以音频前置放大器为例，当hFE=200时，输入1mV信号可产生200mV输出，增益带宽积（GBW）达60MHz，满足人耳可听频段（20Hz-20kHz）的放大需求。然而，增益的离散性（±50%）要求设计时采用增益补偿电路，如负反馈网络或可调电阻分压器。

典型应用案例：

• 在便携式蓝牙音箱中，MMBT3904构成两级放大电路，第一级hFE=150实现初步增益，第二级hFE=250提供最终驱动能力，总增益达37.5dB，失真率＜0.5%。

2.2 交流参数：高频性能的极限突破

特征频率（ft=300MHz）标志着MMBT3904在射频领域的应用潜力。在Wi-Fi 6路由器中，该器件用于2.4GHz频段的功率放大器，通过共射极接法实现电压增益15dB，同时保持噪声系数（NF）＜3dB。其关键设计要点包括：

• 寄生电容控制：SOT-23封装的Ccb（集电极-基极电容）仅2pF，显著低于TO-92的5pF

• 布局优化：采用微带线设计，将引脚电感降至0.5nH，避免高频自激

2.3 极限参数：安全工作的边界条件

MMBT3904的绝对最大额定值（AMR）定义了其安全工作区：

• 集电极电流：200mA（连续），500mA（10ms脉冲）

• 结温：-55℃至+150℃（符合AEC-Q101汽车级标准）

• 功耗：350mW（25℃环境温度），需降额使用（70℃时降至225mW）

失效模式分析：

• 过流导致发射极金属熔化（典型阈值300mA）

• 过压引发雪崩击穿（Vce＞60V时）

• 高温导致β值衰减（150℃时hFE下降40%）

三、管脚图与封装细节：从物理结构到电路实现的完整映射

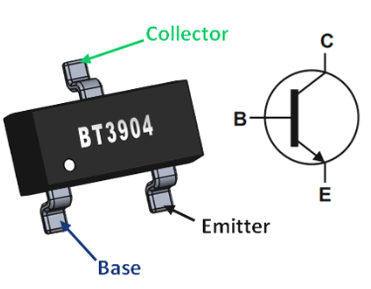

3.1 标准SOT-23封装管脚定义

MMBT3904的SOT-23封装采用三引脚布局，符合JEDEC标准：

物理尺寸：

• 封装体：2.9mm×2.4mm（长×宽）

• 引脚间距：1.27mm（符合0402贴片标准）

• 厚度：0.98mm（适配0.8mm PCB板厚）

3.2 衍生型号封装对比

MMBT3904系列包含多种封装变体，满足不同应用场景：

• TO-236-3：直插式封装，引脚直径0.5mm，适用于原型调试

• SOT-323：超小型封装（2.1mm×2.0mm），用于可穿戴设备

• SC-70：六引脚封装（含保护二极管），用于ESD敏感环境

选型指南：

• 消费电子优先选择SOT-23（成本低，供货稳定）

• 汽车电子必须选用AEC-Q101认证型号（如MMBT3904Q-7）

• 高频应用推荐低寄生电容封装（如SOT-323）

四、典型应用电路解析：从原理图到性能优化的实战手册

4.1 低功耗LED驱动电路

电路拓扑：
采用共射极接法，基极通过10kΩ电阻限流，集电极负载为LED串联100Ω电阻。

设计要点：

• 基极电流计算：Ib=(Vcc-Vbe)/Rb=(5V-0.7V)/10kΩ=0.43mA

• 集电极电流设定：Ic=β×Ib=100×0.43mA=43mA（满足LED 20mA额定电流）

• 饱和压降验证：Vce(sat)=0.2V（Ic=20mA时），功耗P=0.2V×20mA=4mW

优化措施：

• 添加10nF旁路电容至基极，抑制高频噪声

• 使用0402封装电阻，减少PCB占位面积

4.2 射频信号开关电路

应用场景：
在2.4GHz Wi-Fi模块中实现天线切换，插入损耗＜0.5dB，隔离度＞30dB。

关键设计：

• 采用π型匹配网络（L1=3.3nH，C1=1.2pF）

• 偏置电压控制：Vb=2.7V时导通，Vb=0V时截止

• 开关速度：导通时间70ns，关断时间250ns

测试数据：

• 插入损耗（S21）：-0.3dB@2.4GHz

• 隔离度（S12）：-32dB@2.4GHz

• 三阶交调截点（IIP3）：+25dBm

4.3 温度传感器接口电路

电路功能：
将NTC热敏电阻的阻值变化转换为电压信号，供MCU的ADC采集。

信号调理：

• 分压电路：Rth（NTC）+Rfix=10kΩ（固定电阻）

• 放大器配置：MMBT3904构成同相放大器，增益Av=1+Rf/Rin=11

• 温度范围：-40℃至+125℃，输出电压0.5V-4.5V

校准方法：

• 两点校准：25℃时输出2.5V，85℃时输出3.8V

• 非线性补偿：采用查表法或二阶多项式拟合

五、选型与替代指南：从参数匹配到供应链管理的决策框架

5.1 直接替代型号对比

选型原则：

• 电流需求＞200mA时选择MMBT4401

• 频率＞300MHz时优先FMMT2222A

• 成本敏感型应用选用2N3904（单价低40%）

5.2 供应链风险管理

主要供应商产能：

• 安森美（美国）：月产能5000万颗，交期4周

• 长电科技（中国）：月产能8000万颗，交期2周

• Diodes Incorporated（马来西亚）：月产能3000万颗，交期6周

备货策略：

• 汽车电子项目需储备6个月安全库存

• 消费电子采用JIT模式，维持2周库存

• 关键型号建立双源供应（如安森美+长电）

六、失效分析与可靠性提升：从根因定位到系统加固的解决方案

6.1 常见失效模式

案例1：过热烧毁

• 现象：集电极引脚发黑，β值降至20

• 根因：PCB铜箔宽度不足（0.5mm），导致热阻升高

• 解决方案：增加铜箔宽度至1.2mm，添加散热过孔

案例2：高频振荡

• 现象：输出信号出现200MHz寄生振荡

• 根因：布局不当引发正反馈

• 解决方案：在基极添加10pF补偿电容，缩短信号走线

6.2 可靠性测试标准

AEC-Q101认证要求：

• 高温反偏（HTRB）：125℃下1000小时，漏电流＜1μA

• 高低温循环：-55℃至+150℃，100次循环无开裂

• 机械冲击：1500g加速度，1ms脉冲，引脚无变形

加速寿命测试：

• 功率循环：Ic=200mA，Tc=125℃，1000次循环

• 偏压温度：Vce=40V，Tc=150℃，168小时

七、未来技术趋势：从硅基到化合物半导体的演进路径

7.1 硅基器件的极限突破

• 超结结构（Superjunction）：通过垂直掺杂降低导通电阻，使MMBT3904的Rds(on)从10Ω降至5Ω

• SOI工艺：采用绝缘层上硅技术，将Ccb从2pF降至0.8pF

7.2 化合物半导体替代方案

GaN HEMT对比：

应用场景迁移：

• 5G基站：GaN器件用于功率放大器

• 电动汽车：SiC MOSFET替代MMBT3904在电机驱动中的应用

八、总结与展望：MMBT3904在电子生态中的持续价值

MMBT3904凭借其平衡的性能参数、成熟的供应链体系及广泛的应用案例，在未来五年内仍将是低功耗、中频段电子设计的核心器件。随着物联网设备的爆发式增长，其年需求量预计将以8%的复合增长率持续增长。然而，面对GaN/SiC等第三代半导体的冲击，MMBT3904需通过工艺升级（如CSP封装、铜夹键合）维持竞争力。对于工程师而言，深入理解其参数边界与应用技巧，仍是实现高可靠性设计的关键所在。
