sgm3204的参数

　　SGM3204是一款高性能、低功耗的四路运算放大器，其参数表现出在精密模拟信号处理中的优秀性能。该器件采用CMOS工艺设计，保证了低静态电流和高输入阻抗，适用于便携式和电池供电的电子设备。

　　在电气参数方面，SGM3204的典型工作电压为单电源2.7V至5.5V，也可在双电源±1.35V至±2.75V范围内工作，提供了设计上的灵活性。静态工作电流极低，每通道约为40μA，这使得它在低功耗应用中表现出色。输入偏置电流典型值仅为1pA，输入失调电压通常为2mV左右，最大不超过5mV，保证了高精度信号放大。

　　该器件的增益带宽积（GBW）为1MHz，单位增益相位裕度较高，适合在低频到中频范围内进行精密信号处理。共模抑制比（CMRR）典型值为90dB以上，有效抑制输入信号的共模干扰，同时电源抑制比（PSRR）也超过90dB，保证了电源波动对输出的影响极小。输入电阻极高，通常在10¹²Ω数量级，输出阻抗低，能够驱动较大负载电流（约10mA），满足多种信号驱动需求。

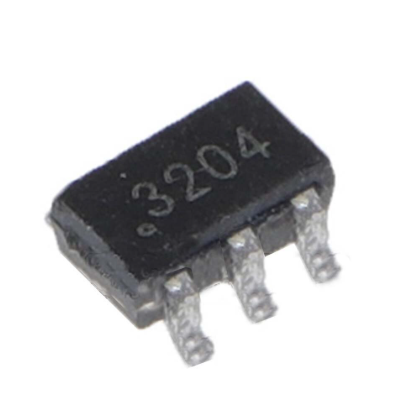

　　温度特性方面，SGM3204工作温度范围为-40℃至+125℃，在工业环境下仍能保持稳定性能。封装形式主要包括SOT-23-5和SC-70，体积小巧，便于在空间受限的电路板上使用。

　　SGM3204参数表现出低功耗、高精度、宽电压范围和良好的驱动能力，使其在便携式仪器、传感器接口、数据采集系统以及各种低功耗精密模拟应用中具有广泛应用价值。

　　sgm3204的工作原理

　　SGM3204是一款四路高性能运算放大器，其工作原理基于标准运算放大器的电子架构，但经过CMOS工艺优化，以实现低功耗和高精度性能。运放的核心功能是将输入端的差分信号进行放大，并在输出端得到线性响应。

　　在SGM3204中，每一路运放由输入级、增益级和输出级组成。输入级采用高输入阻抗的差分对结构，可以有效减小输入偏置电流，同时提高共模抑制能力（CMRR），确保差分信号被精确放大而不受共模干扰影响。输入信号经过差分对后，会被送入增益级进行放大，这一阶段通常采用多级放大设计，以兼顾增益带宽积（GBW）和稳定性。增益级的设计还考虑了电源抑制比（PSRR），保证电源波动对输出影响最小。

　　输出级主要负责将放大的信号驱动负载，通常采用推挽式输出结构，以实现低输出阻抗和较大输出电流能力（约10mA），确保能够驱动各种负载，包括电容性负载。输出级还通过反馈电路与输入端形成闭环，使运放工作在线性区，实现精确的信号放大。

　　SGM3204的四路运放独立工作，每一路都有自己的输入和输出端，但共用同一电源。通过外部反馈电阻网络，可以实现不同的增益配置，如同相放大、反相放大、积分或差分放大等多种应用。运放的高增益带宽积和高开环增益保证了信号在闭环下仍保持高线性度，同时低噪声和低偏置电流特性确保了精密测量和传感器信号的可靠采集。

　　由于采用CMOS工艺，SGM3204在低电压下仍能正常工作，静态电流低（约40μA/通道），非常适合便携式和电池供电系统。其工作原理的核心在于差分信号放大、闭环反馈控制和高性能输出驱动，使其在工业控制、传感器接口、数据采集和低功耗仪器中都有广泛应用。

　　sgm3204的作用

　　SGM3204是一款高性能、低功耗的四路运算放大器，其主要作用是对微弱的模拟信号进行精密放大和处理，为后续的模拟或数字电路提供稳定可靠的信号输入。作为运算放大器，SGM3204在电子系统中扮演着信号放大、滤波、加法、减法、积分、比较等多种功能的重要角色。

　　在传感器接口应用中，SGM3204能够将传感器输出的微弱电压信号进行线性放大，使得后端的ADC（模数转换器）或微控制器能够准确读取数据。例如在温度、压力、光电等传感器系统中，原始信号通常在毫伏级别，直接处理容易受到噪声干扰，而SGM3204通过高增益和低噪声特性，将信号放大到可用范围，提高测量精度。

　　在数据采集和测量仪器中，SGM3204也广泛用于模拟信号调理。其高输入阻抗和低输入偏置电流能够确保被测信号不受运放自身影响，同时高共模抑制比（CMRR）和电源抑制比（PSRR）保证了系统在复杂电磁环境下仍能稳定工作。这对于精密仪器、便携式医疗设备和实验室仪器尤为重要。

　　SGM3204还常用于音频处理、信号滤波和增益控制等场景。其低功耗特性使其适合电池供电的便携设备，能够在保证性能的同时延长系统续航。由于四路集成设计，可以在单个芯片上实现多路信号放大，节省PCB空间，简化电路设计，降低系统成本。

　　SGM3204的作用主要体现在精密信号放大、模拟信号调理、噪声抑制和系统驱动能力上，使其在传感器接口、数据采集、便携式仪器、工业控制以及低功耗电子设备中具有广泛应用价值，为电子系统提供高精度、高可靠性的模拟信号处理方案。

　　sgm3204的特点

　　SGM3204作为一款高性能、低功耗的四路运算放大器，具有多项突出的特点，使其在精密模拟信号处理和便携式电子设备中具有显著优势。首先，SGM3204采用先进的CMOS工艺设计，保证了器件的低静态功耗，每通道静态电流仅约40μA，非常适合电池供电的系统和对功耗敏感的便携设备。低功耗特性不仅延长了设备续航时间，还降低了整体系统的热量产生，提高了可靠性。

　　SGM3204在精度方面表现优异。其典型输入失调电压仅为2mV，最大不超过5mV，同时输入偏置电流极低，仅约1pA。这些参数保证了运放在处理微弱信号时具有高线性度和稳定性，避免信号失真，是精密测量和高精度传感器接口的理想选择。此外，SGM3204具有高共模抑制比（CMRR > 90dB）和高电源抑制比（PSRR > 90dB），能够有效抑制共模干扰和电源波动对输出信号的影响，提高系统抗干扰能力。

　　SGM3204具有宽工作电压范围。它可以在单电源2.7V至5.5V之间正常工作，也能适应双电源±1.35V至±2.75V环境，设计灵活性高，能够满足各种低压和标准电源系统的需求。其输出级采用低输出阻抗设计，可驱动约10mA负载电流，保证信号输出稳定可靠。

　　SGM3204还具有小型封装优势，如SOT-23-5和SC-70，便于在空间受限的电路板中集成，实现多路信号放大而不占用过多PCB面积。这种集成化设计降低了系统复杂度和成本，同时提高了整体性能。

　　SGM3204以其低功耗、高精度、高共模抑制比、宽电压范围以及小型封装等特点，成为传感器接口、便携仪器、工业控制和数据采集系统中理想的运算放大器选择。

　　sgm3204的应用

　　SGM3204因其低功耗、高精度和多路集成的特性，在众多电子应用中具有广泛的应用价值。首先，它广泛用于传感器接口和数据采集系统。在温度传感器、压力传感器、光电传感器以及流量传感器等应用中，输出信号通常非常微弱，直接采集容易受到噪声干扰。SGM3204通过高精度差分放大和低噪声特性，将微弱信号放大至ADC可采集的范围，同时保证线性和稳定性，从而提高测量精度。

　　SGM3204在便携式仪器和医疗设备中应用广泛。由于其单通道静态电流低（约40μA），适合电池供电系统，可以延长便携设备的使用时间。例如在便携血压计、心电监测仪和手持测量仪器中，SGM3204能够提供稳定的模拟信号放大，保证设备采集数据的可靠性和精度。

　　SGM3204在工业控制系统中也有重要应用。工业控制中常常需要对多路模拟信号进行同时采集和放大，SGM3204四路集成的设计能够在单个芯片上实现多路信号处理，节省PCB空间，简化电路设计，并能在复杂电磁环境下保持高抗干扰能力。它可以用于电机控制、过程监测以及自动化控制系统中的模拟信号调理。

　　在音频信号处理和滤波电路中，SGM3204也有应用价值。其高线性度、低失真和高共模抑制能力，使其能够在音频前置放大、信号滤波和增益控制中提供稳定输出，保证音频信号的质量。

　　SGM3204凭借低功耗、高精度、四路集成和宽电压范围等优势，在便携式仪器、医疗设备、工业控制、传感器接口和音频处理等多个领域都有广泛应用，为各种电子系统提供稳定可靠的模拟信号放大和处理方案。

　　sgm3204能替代哪些型号

　　一、SGM3204的详细型号

　　SGM3204是圣邦微电子（SG Micro）推出的一款高性能、低功耗、四路运算放大器，主要型号及封装如下：

　　SGM3204Y

　　封装形式：SOT-23-5

　　工作温度范围：-40℃至+125℃

　　单电源供电范围：2.7V至5.5V

　　四通道集成，可独立工作

　　SGM3204Y-L

　　封装形式：SC-70（小型封装）

　　特点：低功耗，适合便携式电池供电系统

　　工作温度范围：-40℃至+125℃

　　SGM3204R

　　封装形式：SOIC-14（适合多路布线需求的板载设计）

　　高集成度，适合工业控制系统

　　SGM3204R-L

　　封装形式：TSSOP-14

　　低功耗小型封装，适合空间受限的工业或消费电子设备

　　上述型号主要区别在于封装形式和封装尺寸，性能参数如静态电流、输入偏置电流、增益带宽等基本保持一致。不同封装提供了设计灵活性，可以满足从便携式小型设备到工业控制大板的多种需求。

　　二、SGM3204能替代的型号

　　由于SGM3204具有低功耗、高精度、四路集成和宽工作电压等特性，它可以替代市场上多款类似的四路运算放大器或低功耗运放，尤其是那些在微功耗便携、传感器接口和工业信号调理领域应用的芯片。具体可替代的型号包括：

　　TLV3204系列（德州仪器TI）

　　特点：TLV3204也是一款四路低功耗运放，工作电压范围2.7V至5.5V，适合便携式和低功耗设计

　　可替代理由：SGM3204在静态电流和输入偏置电流方面与TLV3204相近，封装小巧，可直接替换设计

　　LM324系列（TI / ST / ON等厂商）

　　LM324为四路运放，广泛应用于模拟信号处理和工业控制

　　可替代理由：SGM3204在功耗、精度、共模抑制比（CMRR）方面优于LM324，适合作为升级替换方案，尤其在便携式或低功耗设计中

　　OPA4344（TI）/ MCP604（Microchip）

　　这些也是四路CMOS运放，适合低功耗设计

　　可替代理由：SGM3204的低输入偏置电流、低噪声和高共模抑制比，使其能够在精密传感器接口和数据采集系统中直接替代这些型号

　　TS3204（Texas Instruments）

　　四路低功耗CMOS运放，典型用于便携设备

　　可替代理由：工作电压、静态电流和增益带宽接近SGM3204，替换设计简单，无需改变外围电路

　　其他兼容型号

　　如MAX4474、AD8224等低功耗四路运放

　　这些型号的应用场景与SGM3204相似，特别是在工业控制、医疗仪器、便携设备中，可以通过参数匹配替代

　　三、替代注意事项

　　在使用SGM3204替代其他型号时，需要注意以下几点：

　　工作电压范围：确认原型号的电源电压与SGM3204兼容，SGM3204适用于2.7V-5.5V单电源或±1.35V至±2.75V双电源

　　增益带宽与频率响应：确保SGM3204的增益带宽（1MHz）满足原电路信号带宽要求

　　封装形式：选择与原型号封装匹配的SGM3204型号，以减少PCB修改

　　输出驱动能力：SGM3204每通道可驱动约10mA负载，确保满足原系统负载需求

　　工作温度范围：SGM3204可在-40℃至+125℃工业温度下工作，适合工业或高温环境

　　SGM3204凭借其低功耗、高精度和四路集成的特点，可以替代市场上绝大多数低功耗四路运算放大器，如TLV3204、LM324、OPA4344、TS3204等。替代时需注意电源电压、增益带宽、封装和负载能力，确保系统稳定可靠。其小型封装和多路集成优势，也为便携式设备和工业应用提供了优化方案。
