SS13二极管的参数

　　SS13二极管是一种中小功率肖特基二极管，其主要电气参数决定了它在电路中的应用范围和性能特点。最大正向电流（IF）为1A，这意味着在正常工作条件下，SS13可以连续导通1A电流而不会过热，适合小功率整流和电源应用。正向压降（VF）是SS13的重要指标之一，在1A电流下通常约为0.5V左右，远低于普通硅二极管的0.7V，这使其在降低功率损耗和提高效率方面具有明显优势。

　　反向电压（VR）为30V，这是SS13能承受的最大反向偏置电压。在实际电路设计中，需要保证二极管两端的反向电压不超过这一值，以避免击穿损坏。反向泄漏电流（IR）通常非常小，一般在100μA左右（在25°C环境下，反向电压为30V时测量），保证在非导通状态下电路不会产生明显能量损耗。

　　在开关性能方面，SS13肖特基二极管具有非常快的响应速度，其反向恢复时间（trr）极短，几乎可以忽略，这使其非常适合高频开关电源、PWM调制电路以及高速整流应用。SS13的工作温度范围一般为-55°C到+125°C，能够适应大多数工业和民用环境，保证长期稳定运行。

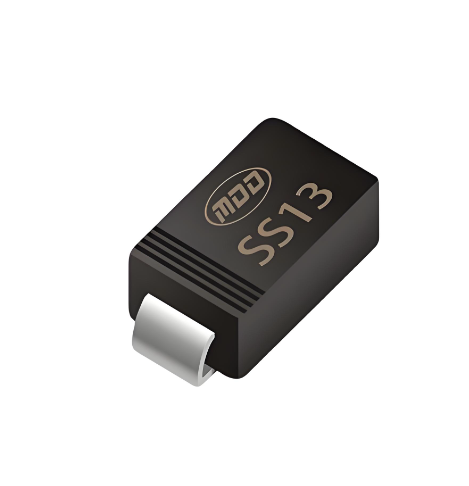

　　SS13二极管采用DO-214AC（SMA）封装，具有良好的散热能力和方便表面贴装（SMD）的特点，适合现代紧凑型PCB设计。其热阻（RθJA）较低，有利于在高温或大电流环境下保持稳定工作。

　　SS13的主要参数包括：最大正向电流1A、正向压降约0.5V、最大反向电压30V、反向泄漏电流低、反向恢复时间短、工作温度宽范围以及小型SMA封装。这些参数决定了SS13二极管在高效率整流、低压降电源保护和高速开关电路中的广泛应用价值。

　　SS13二极管的工作原理

　　SS13二极管属于肖特基二极管，其工作原理与普通PN结二极管有所不同。普通二极管是由P型半导体和N型半导体形成PN结，通过载流子扩散和复合实现整流功能，而肖特基二极管则采用金属-半导体结（Metal-Semiconductor Junction），通常金属端为铬、钨或钼，半导体端为N型硅，这种结构形成肖特基势垒（Schottky Barrier），从而实现单向导电特性。

　　在正向导通状态下，当金属端接正电压、半导体端接负电压时，电子从N型半导体流向金属端，克服肖特基势垒而流动，从而形成电流。由于金属-半导体结的势垒低于PN结，SS13的正向压降通常只有0.2V到0.5V，比普通硅二极管低很多，因此在导通时能量损耗较小。这一特性使SS13非常适合低压、高效率的整流和电源应用。

　　在反向阻断状态下，金属端接负电压、半导体端接正电压时，肖特基势垒阻止电子从金属流入半导体，因此几乎没有电流通过，仅有极微小的反向漏电流。这种单向导电特性使SS13能够有效地防止电流反向流动，对电路起到整流和保护作用。同时，由于肖特基二极管没有少数载流子注入过程，其反向恢复时间非常短，这意味着在开关电路中可以迅速从导通状态切换到截止状态，减少开关损耗和电磁干扰。

　　SS13的高速响应和低正向压降特性，使其广泛应用于开关电源、太阳能逆变器、汽车电子和各种快速整流电路中。在实际电路中，SS13既可以作为电源整流二极管使用，也可以作为保护二极管抑制反向电流，从而提高电路的效率和可靠性。

　　SS13二极管通过金属-半导体结的肖特基效应实现低压降正向导通和高速反向阻断，其独特的物理结构和工作原理决定了它在高效率、高频率电路中的核心应用价值。

　　SS13二极管的作用

　　SS13二极管的主要作用是实现电路的单向导电和整流功能，同时在电源系统中还承担保护和降低能量损耗的重要角色。作为一款肖特基二极管，SS13因其低正向压降和快速开关特性，被广泛应用于各种低压、高效率电源和快速开关电路中。

　　在电源整流电路中，SS13能够将交流电（AC）转换为直流电（DC）。当交流电的正半周期到来时，SS13导通，使电流顺利流向负载；当负半周期到来时，SS13截止，阻止电流反向流动，从而实现整流功能。由于SS13的正向压降低，仅约0.2V~0.5V，相比普通硅整流二极管能大幅减少功率损耗，提高电源效率，尤其在低压大电流电源中更为显著。

　　SS13常用于电路保护。在电源模块中，当可能出现电流反向流动或突发反向电压时，SS13能够阻止电流回流，保护敏感器件如IC、MOSFET等免受损坏。同时，在开关电源或电机驱动电路中，SS13的快速开关能力可以减少开关过程中产生的尖峰电压和浪涌电流，从而降低对电路的干扰和损耗。

　　SS13还可以作为高频整流和稳压电路中的关键元件。在高频开关电源中，传统二极管的反向恢复时间长，容易产生开关损耗和电磁干扰，而SS13反向恢复时间极短，可支持高频率工作，确保电源稳定输出。

　　SS13二极管的作用主要体现在四个方面：一是低损耗整流，将交流电高效转换为直流电；二是单向导电，防止电流反向流动；三是电路保护，防止反向电压损坏元器件；四是适应高频应用，保证开关电源及快速电路的稳定性。其综合性能使SS13成为中小功率电源和高效率电路中不可或缺的关键元件。

　　SS13二极管的特点

　　SS13二极管作为一款常用的肖特基二极管，其独特的物理结构和电气性能赋予了它多种显著特点，使其在现代电子电路中广泛应用。SS13具有低正向压降的特点。相比普通硅二极管正向压降约0.7V，SS13的正向压降仅约0.2V到0.5V，这意味着在导通时电能损耗较小，能够提高电源效率，尤其适合低压、大电流的整流电路中使用。低压降特性还可以减少发热，降低对散热设计的要求，从而提升电路可靠性。

　　SS13的开关速度快也是其重要特点之一。由于肖特基二极管采用金属-半导体结结构，没有少数载流子注入过程，其反向恢复时间极短，可以快速从导通状态切换到截止状态。这一特性使SS13非常适合高频开关电源、PWM调制电路和高速整流电路，可以显著降低开关损耗和电磁干扰。

　　SS13具有宽工作温度范围和可靠性高的特点。其工作温度通常在-55°C至+125°C之间，可在工业环境、汽车电子及户外应用中稳定工作。SS13采用DO-214AC（SMA）封装，体积小巧、便于表面贴装（SMD），散热性能良好，适应现代紧凑型PCB设计要求。

　　SS13还具有低反向漏电流的特点。在反向偏置下，其泄漏电流通常非常低，可在电源非导通状态下减少能量损耗，保证电路的稳定性和安全性。结合其单向导电特性，SS13能够有效防止电流反向流动，保护敏感元件不受损害。

　　SS13二极管的主要特点包括低正向压降、快速开关、高可靠性、宽温度适应性、体积小巧便于贴装以及低反向漏电流。这些特点使其成为高频开关电源、整流电路、电源保护及汽车电子等领域中不可或缺的关键器件，兼具效率、稳定性和可靠性。

　　SS13二极管的应用

　　SS13二极管因其低正向压降、快速开关、高可靠性等特点，在现代电子电路中有着广泛的应用，尤其适用于中小功率整流、电源保护和高频开关电路。在开关电源和整流电路中，SS13被广泛用于AC-DC或DC-DC转换模块。其低正向压降能够减少整流过程中的功率损耗，提高电源效率，同时快速响应特性使其在高频开关电源中表现优异，保证电压稳定输出。

　　SS13在电源保护电路中也有重要应用。在电子设备中，反向电流或瞬态电压可能损坏关键器件，如MOSFET、微控制器或功率IC。SS13二极管可以作为单向导通元件，有效阻止反向电流流动，保护电路元件安全。它还可以用在浪涌抑制和反向电压保护电路中，防止突发电压对电路造成损害。

　　在汽车电子和工业控制系统中，SS13二极管也被广泛采用。汽车电路中存在各种瞬态高电压和频繁开关情况，SS13能够承受高温环境且开关迅速，因此常用于车载电源模块、逆变器以及电机驱动电路中，保证电子系统的稳定运行。在工业控制系统中，SS13可作为快速整流器件，用于电机控制、传感器供电以及高频整流应用。

　　SS13还适用于光伏逆变器、充电器、UPS电源等新能源和便携电源系统。在这些应用中，低压降、高效率和快速开关特性能够有效提高系统性能，降低能耗，同时保证设备的长期可靠性。其小型SMA封装也方便表面贴装，适应现代紧凑型PCB设计需求。

　　SS13二极管在开关电源整流、电源保护、汽车电子、工业控制以及新能源系统中都有广泛应用，其低损耗、高速、可靠性强和适应性广的特点，使其成为中小功率电子设备中不可或缺的重要器件。

　　SS13二极管的选型

　　SS13二极管是一款常用的肖特基二极管，适用于低压、高频和中小功率整流电路。在实际设计和选型过程中，需要综合考虑电流、电压、封装、工作环境及电路特性，以保证二极管在使用中安全可靠，同时满足电路效率和性能要求。以下从多个方面对SS13的选型进行详细说明，并列出常见型号供参考。

　　1. 最大正向电流（IF）选择

　　SS13二极管的标称正向电流为1A，设计时应根据电路最大工作电流选择二极管。若电路中负载电流接近或超过1A，需要选用更高电流规格的肖特基二极管，例如SS14（1A）、SS34（3A）等，以保证二极管在导通状态下不会过热或损坏。同时，在高频开关电源中，应考虑瞬态峰值电流对二极管的冲击，适当留有裕量，一般选择最大正向电流为实际最大电流的1.2~1.5倍。

　　2. 反向电压（VR）选择

　　SS13的最大反向电压为30V，选型时必须确保二极管两端反向电压不超过此值。如果电路中可能出现高于30V的瞬态电压，应考虑选用耐压更高的肖特基二极管，如SS16（60V）、SS26（60V/2A）等，以防止击穿损坏。对高压电源整流或汽车电子应用，反向耐压裕量通常建议至少1.5倍于工作电压，以保证可靠性。

　　3. 正向压降（VF）和效率考虑

　　正向压降是SS13二极管的重要参数，通常在1A电流下约为0.5V。对于低压电源或大电流应用，低正向压降能够显著降低功率损耗，提高电路效率。因此在选型时，如果电路对效率要求较高，应优先考虑VF较低的型号。例如在5V、12V开关电源中，SS13的VF约0.5V，而SS14、SS34的VF在高电流下也较低，适合整流使用。

　　4. 封装与散热要求

　　SS13通常采用DO-214AC（SMA）表面贴装封装，适合现代紧凑型PCB设计。封装决定了二极管的散热能力和安装方式。如果电路板空间有限且散热条件良好，SMA封装完全可以满足需求。如果电流较大，或者工作环境温度高，可以考虑SS34等更大封装（DO-214AA/DO-214AB），以增加散热能力，保证二极管长期稳定工作。

　　5. 工作温度与环境适应性

　　SS13肖特基二极管的工作温度范围通常为-55°C至+125°C，可适应大多数工业和民用环境。如果应用在高温或汽车电子环境，应确认所选型号在最大结温下仍能正常工作。同时，还应关注焊接温度和热阻指标，保证在SMD焊接及高功率工作条件下不发生失效。

　　6. 高频特性与反向恢复时间

　　SS13具有极短的反向恢复时间（几乎为零），适合高频开关电源和PWM调制电路。在选型时，需确认所选型号的trr参数是否满足电路工作频率要求。例如在100kHz以上开关电源中，SS13及其同系列型号（如SS14、SS24）均能快速切换，保证开关效率和降低EMI干扰。

　　7. 常见详细型号参考

　　在实际选型中，工程师可根据电流、电压及封装要求选择以下常见型号：

　　SS13：1A，30V，DO-214AC（SMA），适合小功率低压整流。

　　SS14：1A，40V，SMA封装，VF略低于普通硅二极管，适合低压高效率整流。

　　SS24：2A，40V，DO-214AC封装，适合中等功率电源应用。

　　SS34：3A，40V，DO-214AA封装，适合大电流整流和高频开关电源。

　　SS36：3A，60V，DO-214AA封装，适合汽车电子和工业电源使用。

　　8. 综合选型原则

　　综合来看，SS13选型应遵循以下原则：

　　根据电路最大工作电流选择合适IF并留有裕量。

　　确保反向电压VR高于电路实际最高电压，留足安全余量。

　　优先选择低正向压降VF型号以提高效率。

　　根据散热需求选择合适封装（SMA或更大）。

　　考虑工作环境温度、频率及反向恢复特性，保证长期可靠性。

　　通过以上参数分析和型号参考，工程师可以针对具体应用合理选择SS13或其同系列型号，确保电路在高效率、高可靠性和长寿命条件下稳定运行。
