隔离电源模块的分类

　　隔离电源模块是一种重要的电源转换设备，广泛应用于工业控制、通信、医疗、军事等领域。根据不同的应用场景和性能要求，隔离电源模块可以分为多种类型。本文将详细介绍隔离电源模块的分类及其特点。

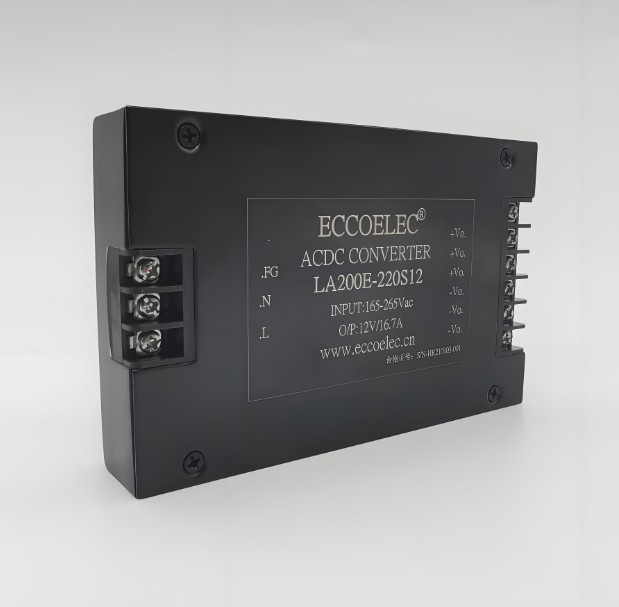

　　根据输入和输出电压的不同，隔离电源模块可以分为AC-DC隔离电源模块和DC-DC隔离电源模块。AC-DC隔离电源模块主要用于将交流电转换为直流电，适用于需要从市电供电的设备。DC-DC隔离电源模块则用于将直流电转换为另一组直流电，适用于需要在不同直流电压之间进行转换的场合。

　　根据隔离方式的不同，隔离电源模块可以分为变压器隔离型和光耦隔离型。变压器隔离型电源模块通过变压器实现电气隔离，具有较高的隔离电压和较好的抗干扰能力，适用于需要高隔离度的场合。光耦隔离型电源模块则通过光电耦合器实现隔离，具有响应速度快、体积小的特点，适用于需要快速响应和小型化的场合。

　　根据输出功率的不同，隔离电源模块可以分为小功率隔离电源模块和大功率隔离电源模块。小功率隔离电源模块通常输出功率在几十瓦以下，适用于低功耗设备和电路。大功率隔离电源模块则输出功率在几百瓦甚至上千瓦，适用于高功耗设备和系统。

　　根据输出电压的稳定性，隔离电源模块可以分为稳压输出型和非稳压输出型。稳压输出型电源模块通过反馈控制电路实现输出电压的稳定，适用于对输出电压精度要求较高的场合。非稳压输出型电源模块则不具有反馈控制电路，输出电压会随输入电压的变化而变化，适用于对输出电压精度要求不高的场合。

　　根据输出通道的数量，隔离电源模块可以分为单输出型和多输出型。单输出型电源模块只有一个输出通道，适用于只需要一组电源的场合。多输出型电源模块则具有多个输出通道，可以同时提供多组不同的电源，适用于需要多路电源的复杂系统。

　　根据安装方式的不同，隔离电源模块可以分为插件式和贴片式。插件式电源模块通常采用DIP封装，可以直接插入电路板上的插槽，适用于需要频繁更换和维护的场合。贴片式电源模块则采用SMT封装，可以直接焊接在电路板上，适用于需要高密度安装和小型化的场合。

　　隔离电源模块根据不同的应用场景和性能要求，可以分为多种类型。选择合适的隔离电源模块，可以有效提高系统的稳定性和可靠性，满足不同场合的需求。

　　隔离电源模块的工作原理

　　隔离电源模块是一种广泛应用于各种电子设备中的关键组件，它能够将输入电源进行电气隔离并转换为所需的输出电压。这种隔离不仅提高了系统的安全性，还减少了电磁干扰（EMI）和射频干扰（RFI），从而确保了设备的稳定运行。本文将详细介绍隔离电源模块的工作原理及其核心组成部分。

　　隔离电源模块的工作原理基于变压器或光耦等隔离器件，将输入电源与输出电源之间实现电气隔离。具体过程如下：

　　输入整流滤波：输入电源首先通过整流电路转换为直流电压。这一过程通常使用桥式整流器，将交流电转换为脉动的直流电。然后，通过滤波电路去除脉动直流电中的高频噪声和纹波，得到较为平滑的直流电压。

　　逆变过程：接着，该直流电压被送入逆变器中，通过开关管的快速切换，将其转换为高频的交流方波信号。这一步骤是隔离电源模块的核心之一，因为它使得后续的变压过程能够在较高的频率下进行，从而提高了转换效率和减小了变压器的体积。

　　高频变压器隔离：高频交流方波信号随后进入高频变压器中进行降压或升压处理，同时实现了输入与输出之间的电气隔离。高频变压器利用互感原理，将输入端的能量传递到输出端，而两者之间没有直接的电气连接。这种隔离方式不仅提高了系统的安全性，还有效地减少了电磁干扰。

　　输出整流滤波：在输出端，高频交流信号再次经过整流桥整流为直流电，并通过滤波器进一步滤除高频噪声和纹波，得到稳定的直流输出电压。这一过程确保了输出电压的纯净度和稳定性。

　　反馈控制：为了确保输出电压的稳定性和精度，隔离电源模块通常还会包含反馈控制系统。该系统通过采样输出端的电压并与设定值进行比较，然后调整逆变器的开关管占空比或频率来保持输出电压恒定。反馈控制电路可以采用多种控制策略，如PID控制、滞环控制等，以实现高精度的电压调节。

　　隔离电源模块的主要组成部分包括输入整流滤波电路、逆变器、高频变压器、输出整流滤波电路以及反馈控制电路等。每个部分都发挥着不可或缺的作用，共同构成了完整的隔离电源系统。

　　隔离电源模块因其独特的电气隔离特性而被广泛应用于工业自动化、通信设备、医疗设备等领域。此外，隔离电源模块还具有高效率、低噪声、小体积等优点，使其成为现代电子系统中不可或缺的关键元件。随着科技的不断发展，隔离电源模块的性能也将不断提升，以满足更加复杂和多样化的应用场景需求。

　　隔离电源模块的作用

　　隔离电源模块在现代电子设备和工业控制系统中扮演着至关重要的角色。其主要作用包括安全隔离、噪声隔离、接地环路消除、保护功能、电压变换与稳压以及降噪等。这些功能共同确保了设备的安全运行和稳定工作。

　　安全隔离是隔离电源模块最基本也是最重要的功能之一。通过将输入端和输出端之间进行电气隔离，隔离电源模块能够有效防止电源系统中的高电压、高频干扰等对负载设备造成损害。例如，在医疗电子设备中，隔离电源模块可以防止强电与弱电之间的干扰，确保设备的安全性和可靠性。此外，隔离电源模块还能防止雷电和浪涌对设备的冲击，保护设备免受损害。

　　噪声隔离是隔离电源模块的另一个重要功能。在电子设备中，模拟电路和数字电路往往共存，而数字电路产生的噪声可能会对模拟电路造成干扰。通过内部的隔离电路，隔离电源模块能够确保模拟电路和数字电路之间的电气隔离，避免噪声干扰。此外，隔离电源模块还能实现强弱信号之间的有效隔离，确保信号的准确传输和接收。

　　接地环路消除是隔离电源模块的另一个重要作用。在分布式电源供电系统或远程信号传输系统中，接地环路是一个常见的问题。接地环路可能会导致信号干扰、噪声放大等不良影响。隔离电源模块通过其内部的隔离技术，能够消除接地环路带来的不良影响，提高系统的稳定性和可靠性。

　　保护功能也是隔离电源模块的重要特性之一。隔离电源模块具备多种保护功能，如短路保护、过压保护、欠压保护、过流保护等。这些保护功能能够在设备出现故障时迅速切断电源，防止电流过大或电压过高对设备造成损坏，从而延长设备的使用寿命。

　　电压变换与稳压是隔离电源模块的另一个关键功能。通过内部的变换电路和稳压电路，隔离电源模块能够将输入电压转换为设备所需的输出电压，并保持输出电压的稳定性和可靠性。这对于需要稳定电压供电的设备来说至关重要。

　　降噪是隔离电源模块的附加功能。在电子设备中，噪声是一个不可忽视的问题。除了上述的噪声隔离功能外，隔离电源模块还通过其内部的滤波和降噪技术，进一步降低设备内部的噪声水平。这有助于提高设备的性能指标和可靠性。

　　隔离电源模块作为电力系统和电子设备中的重要组成部分，其作用不可忽视。通过实现电气隔离、噪声隔离、接地环路消除、保护功能、电压变换与稳压以及降噪等功能，隔离电源模块保障了设备的安全运行和稳定工作。随着技术的不断进步和应用领域的不断拓展，隔离电源模块将向着高效率、低功耗、小型化、集成化、高可靠性、长寿命、智能化和网络化以及绿色环保等方向发展，为电力电子行业的持续发展贡献更大的力量。

　　隔离电源模块的特点

　　隔离电源模块是一种将输入电源与输出电源电气上隔离开来的电力转换装置，其主要特点包括电气隔离、高效率、稳定性、保护功能等。这些特点使得隔离电源模块在各种应用场合中具有重要的作用。

　　电气隔离是隔离电源模块最核心的功能。它通过内部的隔离变压器或其他隔离技术，确保输入回路和输出回路之间没有直接的电气连接。这种设计不仅能够防止电流直接从输入端传导到输出端，从而提供安全的电力供应，还能有效抑制噪声和干扰，保护负载设备免受电源波动的影响。电气隔离在高压环境中尤为重要，能够确保用户和负载的安全。

　　隔离电源模块通常具有较高的转换效率。现代隔离电源模块采用高效的变换电路和先进的制造工艺，能够在实现电气隔离的同时，最大限度地减少能量损耗。高效率不仅有助于降低能源消耗，还能减少模块在工作过程中产生的热量，提高系统的稳定性和可靠性。

　　稳定性是隔离电源模块的另一个重要特点。它能够在较宽的工作温度范围内保持稳定的输出电压。这种稳定性对于需要稳定电压供电的设备来说至关重要，能够确保设备在各种环境条件下正常工作。此外，隔离电源模块还具备电压变换和稳压功能，能够将输入电压转换为设备所需的输出电压，并保持输出电压的稳定性和可靠性。

　　保护功能也是隔离电源模块的重要特点之一。它通常具备多种保护功能，如短路保护、过压保护、欠压保护、过流保护等。这些保护功能能够在设备出现故障时及时切断电源或调整电源输出，保护设备免受损坏。例如，当设备内部出现短路故障时，短路保护功能能够迅速切断电源，防止电流过大对设备造成损坏；当电源电压超过设备额定电压时，过压保护功能能够自动调整电源输出或切断电源，防止设备因过电压而损坏。

　　隔离电源模块还具备降噪功能。通过内部的滤波和降噪技术，它能够进一步降低设备内部的噪声水平，提高设备的性能指标和可靠性。这对于需要高精度和高灵敏度的仪器设备来说尤为重要。

　　在应用场景方面，隔离电源模块广泛应用于通信设备、医疗设备、工业自动化、航空航天等领域。例如，在通信设备中，隔离电源模块可以为基站、路由器等网络设施提供稳定可靠的电源供应；在医疗设备中，它可以确保设备在高压环境下的安全运行；在工业自动化领域，它可以为各种传感器、控制器等设备提供隔离电源，减少电磁干扰，提高系统的稳定性和可靠性。

　　隔离电源模块凭借其电气隔离、高效率、稳定性、保护功能和降噪等特点，成为电力系统和电子设备中的重要组成部分。随着技术的不断进步和应用领域的不断拓展，隔离电源模块将向着高效率、低功耗、小型化、集成化、高可靠性、长寿命、智能化和网络化以及绿色环保等方向发展，为电力电子行业的持续发展贡献更大的力量。

　　隔离电源模块的应用

　　隔离电源模块在现代工业、医疗、通信和电力系统中扮演着至关重要的角色。其主要功能是提供电气隔离，防止电气干扰和噪声的传递，同时具备多种保护功能，如短路保护、过压保护、欠压保护和过流保护。这些特性使得隔离电源模块在各种应用场景中不可或缺。

　　在工业控制设备中，隔离电源模块被广泛应用于需要电气隔离的场合。例如，在大功率IGBT驱动、纯数字电路、低频模拟电路以及RS232、RS485、CAN-bus隔离通讯系统中，隔离电源模块可以确保各个模块独立工作，不受干扰。此外，它还能防止一个模块因受高压放电或其他原因导致损坏后殃及其他模块，从而提高系统的可靠性和安全性。

　　在医疗设备中，隔离电源模块同样发挥着重要作用。医疗设备通常需要高精度和高稳定性的电源供应，以确保设备的正常运行和患者的安全。隔离电源模块可以将医疗设备的电源与其他电路隔离开来，避免电气噪声和干扰对设备的影响。同时，它还能提供安全隔离，防止触电危险，确保医护人员和患者的用电安全。

　　在通信系统中，隔离电源模块被广泛应用于各种通信设备中，如路由器、交换机和基站等。这些设备通常需要多路隔离电源，以确保各个模块的独立性和稳定性。隔离电源模块可以提供稳定的电压输出，确保设备在电源电压波动时仍能正常工作。此外，它还能减少电气噪声的干扰，提高通信设备的信号质量和传输距离。

　　在电力系统中，隔离电源模块用于隔离不同电压等级的电源，防止电气干扰和噪声的传递，保障电力系统的稳定性和安全性。例如，在变电站和配电系统中，隔离电源模块可以将不同电路、不同电压等级、不同系统的电源进行隔离，确保各个系统的独立性和安全性。此外，它还能提供稳压输出，确保设备在电源电压波动时仍能正常工作。

　　隔离电源模块在各个领域都有着广泛的应用。它不仅可以保障设备的独立性和安全性，还能提高设备的稳定性和可靠性。随着科技的不断发展，隔离电源模块的应用范围将会更加广泛，为各行各业提供更加可靠的电源解决方案。

　　隔离电源模块如何选型

　　隔离电源模块的选型是一个复杂的过程，需要综合考虑多个因素，包括输入电压范围、输出电压、电流和功率、电源输出质量、可靠性等。以下是详细的选型指南，包括一些具体的型号推荐。

　　输入电压范围：

　　隔离电源模块一般有固定的输入电压范围。如果输入电压不在这个范围内，将会导致电源无法正常工作，甚至造成电源损坏。因此，在选择隔离电源模块时，需要先了解应用场景的输入电压情况，并选择适合的电源输入电压范围。例如，MPS的MP020是一款原边反馈隔离型AC-DC电源模块，支持85-264VAC的宽输入电压范围，适用于全球范围内的电源应用。

　　输出电压、电流和功率：

　　理解电路需要的输出电压、电流和功率是选择隔离电源模块的另一个关键因素。根据所需的负载电流和电压，选择一个适当的隔离电源模块可以使电路更加可靠，并确保其正常运行。例如，RECOM的R-78E系列是一款高效、紧凑的隔离电源模块，提供5V、12V、15V和24V等多种输出电压选项，最大输出功率可达5W，适用于各种低功耗应用。

　　电源输出质量：

　　对于一些特殊的应用场景，如医疗器械、工业控制等，其运行过程中对电源输出质量和稳定性有较高的要求。这意味着在选择隔离电源模块时，需要查找具有电源输出保证要求的产品，以确保其输出纯净、稳定和安全。例如，Traco Power的TMR-1系列是一款高精度隔离电源模块，具有极低的输出纹波和噪声，适用于对电源质量要求极高的应用。

　　可靠性：

　　隔离电源模块的可靠性是非常重要的，因为电源的故障会导致无法正常运行负载，造成不必要的损失。为了提高可靠性，选择符合各种安全标准，如UL、CE等的隔离电源模块。例如，CUI的CUI3540系列是一款符合UL、CE和RoHS标准的隔离电源模块，具有高可靠性和长寿命，适用于各种工业和商业应用。

　　隔离电压：

　　隔离电源模块的隔离电压是衡量其隔离性能的重要指标。一般来说，更高的隔离电压可以保证模块电源具有更小的漏电流，更高的安全性和可靠性，以及更好的EMC特性。例如，XP Power的ZWS15系列是一款高隔离电压的隔离电源模块，隔离电压高达3000VDC，适用于需要高隔离性能的应用。

　　效率：

　　隔离电源模块的效率直接影响到系统的能耗和散热。选择高效率的隔离电源模块可以降低系统的能耗，减少散热问题，提高系统的整体性能。例如，Vicor的BCM系列是一款高效率隔离电源模块，效率高达98%，适用于需要高效率电源解决方案的应用。

　　尺寸和封装：

　　在某些应用中，电源模块的尺寸和封装也是一个重要的考虑因素。选择适合的尺寸和封装可以节省空间，简化设计。例如，Murata的OKI-78SR系列是一款紧凑型隔离电源模块，采用标准DIP封装，适用于空间受限的应用。

　　环境适应性：

　　隔离电源模块需要在各种环境下工作，因此其环境适应性也是一个重要的选型因素。选择能够在宽温度范围、高湿度、强振动等恶劣环境下正常工作的隔离电源模块可以提高系统的可靠性和稳定性。例如，Cosel的VDS系列是一款高环境适应性的隔离电源模块，工作温度范围为-40°C至+85°C，适用于各种恶劣环境下的应用。

　　选择合适的隔离电源模块需要综合考虑输入电压范围、输出电压、电流和功率、电源输出质量、可靠性、隔离电压、效率、尺寸和封装以及环境适应性等多个因素。通过仔细评估这些因素，可以选择一个最适合应用场景的隔离电源模块，以满足系统的性能和可靠性要求。
