uc3844的分类

　　UC3844是一种高性能固定频率电流模式控制器，专为离线和直流至直流变换器应用而设计。它属于脉宽调制（PWM）控制器类别，是开关电源设计中常用的集成电路之一。UC3844及其相关系列（如UC3842、UC3843、UC3845等）在电源管理领域具有广泛的应用，因其能够提供高效、稳定的电源转换解决方案。

　　从功能分类来看，UC3844属于电流模式控制器。与电压模式控制器相比，电流模式控制器通过检测输出电流来调节脉宽，从而实现更精确的控制和更快的响应速度。UC3844内部集成了多种功能模块，包括振荡器、误差放大器、电流比较器、PWM锁存器和大电流图腾柱输出等。这些模块协同工作，确保电源系统在各种工作条件下都能稳定运行。

　　从应用分类来看，UC3844适用于多种电源变换场景。它特别适合用于离线变换器（即直接从交流电网供电的变换器）和直流至直流变换器。在离线变换器中，UC3844可以有效地管理电源的启动、稳压和保护功能。在直流至直流变换器中，UC3844能够实现高效的电压转换，适用于电池供电设备、通信设备和计算机电源等领域。

　　从性能分类来看，UC3844具有多个显著特点。首先，它具有自动前馈补偿功能，能够在输入电压变化时保持输出电压的稳定。其次，UC3844内置了欠压锁定（UVLO）电路，确保芯片在合适的电压范围内工作，避免因电压过低导致的不稳定或损坏。此外，UC3844还具备逐周限流功能，能够在负载过重或短路情况下保护功率器件。这些特性使得UC3844在高性能电源设计中具有很高的可靠性和稳定性。

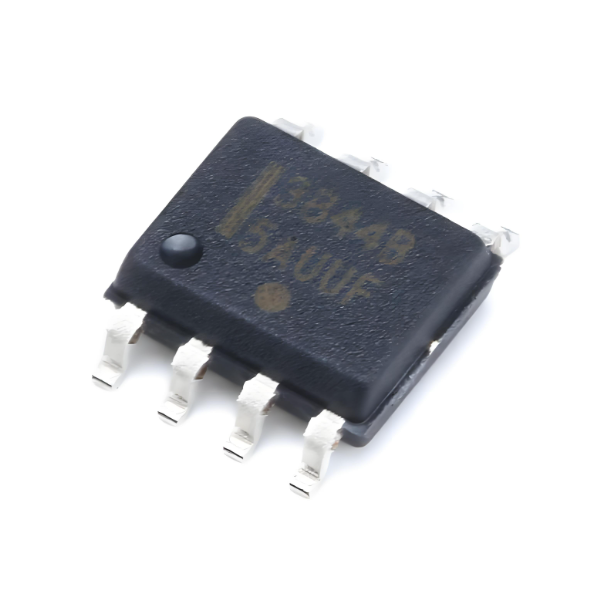

　　从封装分类来看，UC3844通常采用8引脚双列直插（DIP-8）和表面贴装（SO-8）塑料封装。此外，UC3844还有一种14引脚塑料表面贴装（SO-14）封装，这种封装具有单独的电源和接地引脚，适用于需要更高电流驱动能力的应用场景。

　　从工作频率分类来看，UC3844的最大工作频率可达500kHz。这一高频特性使得UC3844能够适应高速开关电源的设计需求，提高电源系统的效率和响应速度。

　　UC3844作为一种高性能固定频率电流模式控制器，凭借其丰富的功能、广泛的应用范围和卓越的性能，在电源管理领域占据了重要地位。无论是离线变换器还是直流至直流变换器，UC3844都能提供稳定、高效的电源转换解决方案，满足不同应用场景的需求。

　　uc3844的工作原理

　　UC3844是一款高性能固定频率电流模式控制器，广泛应用于离线式和直流至直流转换器的设计中。它通过最少的外部元件提供经济实惠的解决方案，具有多种保护特性，如输入和参考欠压锁定、逐周电流限制等。本文将详细介绍UC3844的工作原理。

　　UC3844的核心工作原理是基于峰值电流模式控制。这意味着输出开关的导通由内部振荡器起始，当峰值电感电流达到误差放大器输出/补偿建立的门限电平时终止。这种控制方式使得误差信号能够在逐周基础上控制峰值电感电流，从而实现精确的电流调节。

　　UC3844的内部结构包括一个振荡器、一个误差放大器、一个电流取样比较器和一个大电流图腾柱输出级。振荡器产生一个固定频率的锯齿波，用于控制输出开关的导通时间。误差放大器则负责将反馈电压与内部参考电压进行比较，产生一个误差信号。这个误差信号用于调节电流取样比较器的门限电平，从而控制输出开关的导通时间。

　　电流取样比较器是UC3844的关键组件之一。它通过监测与输出开关源极串联的电流取样电阻上的电压，来检测电感电流的大小。当电流取样电压超过误差放大器输出/补偿建立的门限电平时，电流取样比较器会输出一个高电平信号，关闭输出开关。这种逐周限流机制能够有效防止过流情况的发生，提高系统的可靠性。

　　UC3844还具有欠压锁定功能。当输入电压低于10V时，欠压锁定电路会关闭脉宽调制输出，使驱动输出一直为低电平。这一特性确保了在输入电压不足的情况下，芯片不会误动作，从而保护了整个系统。

　　此外，UC3844的输出级采用大电流图腾柱配置，能够直接驱动功率MOSFET。在1.0nF负载时，它可以提供高达±1.0A的峰值驱动电流，上升和下降时间典型值为50ns。这种高驱动能力使得UC3844非常适合于高速开关应用。

　　UC3844通过其内部的振荡器、误差放大器、电流取样比较器和大电流图腾柱输出级，实现了高效的峰值电流模式控制。其欠压锁定、逐周限流等保护特性进一步提高了系统的可靠性和稳定性。这些特点使得UC3844成为离线式和直流至直流转换器设计中的理想选择。

　　uc3844的作用

　　UC3844是一款高性能的固定频率电流模式控制器，广泛应用于开关电源（SMPS）的设计中。它由Unitrode公司（现已被德州仪器TI收购）设计，旨在为离线和直流至直流变换器应用提供高效、可靠的解决方案。UC3844的核心作用在于实现高精度的电压调节，并提供多种保护功能以确保系统的稳定性和安全性。

　　UC3844的主要功能之一是电流模式控制。这种控制方式不仅简化了环路补偿的设计，还提高了系统的瞬态响应能力。电流模式控制通过监测输出电流并在每个开关周期内调整脉宽调制（PWM）信号来实现精确的电流控制。这种方式使得UC3844能够在负载变化时迅速做出反应，从而保持输出电压的稳定。

　　UC3844内部集成了多种关键功能模块，包括温度补偿基准源、振荡器、高端驱动电路以及欠压锁定（UVLO）功能。这些模块共同作用，确保了芯片在各种工作条件下的可靠性和稳定性。例如，温度补偿基准源提供了稳定的参考电压，即使在温度变化的情况下也能保持高精度；振荡器则决定了PWM信号的频率，从而影响整个电源系统的开关频率。

　　UC3844还具备多种保护功能，进一步增强了系统的可靠性。例如，欠压锁定功能可以在输入电压低于启动阈值时自动关闭芯片，防止在低电压条件下工作导致的损坏；短路保护和热关断功能则可以在出现异常情况时迅速切断输出，保护电路免受损害。此外，PWM比较器具有高增益特性，适合精确控制电流限幅点，防止过流现象的发生。

　　在实际应用中，UC3844广泛用于各种中小功率开关电源场景。例如，在笔记本电脑适配器、手机充电器等消费类电子产品中，UC3844可以实现高效、稳定的电源转换；在LED驱动电源中，UC3844可以作为核心控制器实现恒流输出，确保LED的亮度稳定；在工业控制领域，UC3844可以用于辅助电源模块的设计，提供可靠的电源支持；在通信设备中，UC3844可以作为嵌入式电源解决方案，实现高效的电源管理。

　　UC3844凭借其高性能、多功能和高可靠性，成为了开关电源设计中的重要组件。它不仅简化了电源系统的设计，还提高了系统的性能和稳定性，为各种应用场景提供了可靠的电源支持。

　　uc3844的特点

　　UC3844是一款由Unitrode（现已被TI收购）设计的高性能固定频率电流模式控制器，广泛应用于开关电源（SMPS）中。其主要特点如下：

　　电流模式控制：UC3844采用电流模式控制方式，这种方式不仅简化了环路补偿的设计，还提高了系统的瞬态响应能力。电流模式控制通过检测电感电流来调节输出，使得系统在负载变化时能够快速响应，从而保持输出电压的稳定。

　　内部集成功能模块：UC3844内部集成了多个功能模块，包括温度补偿基准源、振荡器、高端驱动电路以及欠压锁定（UVLO）等。这些模块的集成使得UC3844在应用中所需的外部元件数量大大减少，降低了设计复杂性和成本。

　　宽供电电压范围：UC3844的供电电压范围为7V至36V，启动电流小于1mA，工作电流为15mA。这使得UC3844能够在广泛的输入电压范围内稳定工作，适用于多种电源应用场景。

　　可编程振荡器频率：UC3844的振荡器电容范围为500pF至0.1μF，用户可以通过调整外部电阻和电容来设置工作频率。这一特性使得UC3844能够灵活适应不同的应用需求，优化系统性能。

　　高增益PWM比较器：UC3844的PWM比较器具有高增益特性，适合精确控制电流限幅点。这有助于提高系统的稳定性和可靠性，防止过流损坏。

　　保护功能：UC3844具备多种保护功能，包括欠压锁定（UVLO）、短路保护和热关断功能。欠压锁定功能在输入电压低于启动阈值时自动关闭芯片，防止在低电压下工作导致的不稳定。热关断功能则在芯片温度过高时自动关闭，防止过热损坏。

　　封装小巧：UC3844采用SOIC-8或DIP-8封装，体积小巧，便于在紧凑型设计中使用。这使得UC3844在空间受限的应用中具有优势。

　　广泛的应用场景：UC3844广泛应用于各种中小功率开关电源场景，包括笔记本电脑适配器、手机充电器、LED驱动电源、工业控制领域的辅助电源模块、通信设备中的嵌入式电源解决方案、各种AC/DC转换器和DC/DC变换器的应用、电池充电器等。

　　高精度基准电压源：UC3844内部集成有5V基准电压源，具有良好的温度稳定性。这一特性确保了系统的稳定性和精确性，适用于需要高精度电压控制的应用。

　　斜率补偿功能：UC3844集成斜率补偿功能，有效防止次谐波振荡，提高系统稳定性。斜率补偿通过在电流检测信号中加入一个斜坡信号，使得系统在高占空比工作时能够保持稳定。

　　UC3844凭借其电流模式控制、内部集成功能模块、宽供电电压范围、可编程振荡器频率、高增益PWM比较器、保护功能、封装小巧、广泛的应用场景、高精度基准电压源和斜率补偿功能等特点，成为众多工程师在中小功率电源设计中的首选芯片之一。

　　uc3844的应用

　　UC3844是一款高性能的固定频率电流模式控制器，广泛应用于开关电源（SMPS）、DC-DC转换器、充电器等功率变换电路中。其卓越的性能和易用性使其成为众多工程师在中小功率电源设计中的首选芯片之一。

　　UC3844的主要应用领域包括：

　　开关电源适配器设计：UC3844广泛应用于笔记本电脑电源适配器、手机充电器等消费类电子产品的开关电源设计中。其电流模式控制方式不仅简化了环路补偿的设计，还提高了系统的瞬态响应能力，确保在负载变化时能够快速调整输出电压，保持稳定供电。

　　LED驱动电源：在LED驱动电源中，UC3844作为核心控制器实现恒流输出。其内置的5V基准电压源和高增益误差放大器能够精确控制输出电流，确保LED灯串在不同工作条件下都能保持稳定的亮度和寿命。

　　工业控制领域中的辅助电源模块设计：UC3844在工业控制领域中的应用也非常广泛，例如用于PLC、传感器供电等小功率开关电源模块。其紧凑的设计和强大的控制能力，通过调节外部元件参数可以方便地设置工作频率、启动电流等，满足不同工业设备的供电需求。

　　通信设备中的嵌入式电源解决方案：在通信设备中，UC3844常用于小型适配器的设计。其内置的过流保护、欠压锁定（UVLO）等保护功能，确保系统在异常条件下能够安全运行，提高系统的可靠性和稳定性。

　　AC/DC转换器和DC/DC变换器的应用：UC3844适用于各种AC/DC转换器和DC/DC变换器的应用。其固定频率电流模式控制架构具有较高的抗噪性能和动态响应速度，能够有效防止次谐波振荡现象的发生，提高系统的效率和稳定性。

　　电池充电器和其他需要精密电流控制的场合：UC3844还广泛应用于电池充电器的设计中，用于锂离子电池或其他类型电池的充电过程控制。其高精度的电流控制能力，能够确保电池在充电过程中不会过充或过放，延长电池的使用寿命。

　　UC3844的典型应用电路包括单端反激式变换电路、降压式转换器、升压式转换器等。在这些电路中，UC3844通过调节外部元件参数，可以灵活设置工作频率、启动电流等，满足不同应用需求。此外，UC3844还支持多种补偿策略，以优化系统稳定性，提供灵活的外部补偿网络接口，可以根据实际应用需求调整环路增益和相位裕度。

　　UC3844凭借其高性能、高集成度和易用性，成为中小功率电源设计中的理想选择。其广泛的应用领域和卓越的性能，使其在开关电源、LED驱动、工业控制、通信设备等领域中发挥着重要作用。

　　uc3844如何选型

　　UC3844是一款高性能固定频率电流模式控制器，广泛应用于开关电源（SMPS）中。它由Unitrode（现已被TI收购）设计，具备多种特性，使其成为设计中小功率开关电源的理想选择。本文将详细介绍UC3844的选型方法，包括其主要特性、应用场景、替代型号以及选型时需要注意的关键参数。

　　UC3844的主要特性

　　固定频率电流模式控制：UC3844采用电流模式控制方式，这种方式不仅简化了环路补偿的设计，还提高了系统的瞬态响应能力。

　　内部集成5V基准电压源：具有良好的温度稳定性，确保在不同工作温度下电压的稳定性。

　　可编程的振荡器频率：方便用户根据实际需求进行调整，最高可达500kHz。

　　集成斜率补偿功能：防止次谐波振荡，提高系统稳定性。

　　欠压锁定（UVLO）功能：当输入电压低于启动阈值时自动关闭芯片，保护电路。

　　短路保护和热关断功能：有效提升系统的可靠性。

　　PWM比较器具有高增益特性：适合精确控制电流限幅点。

　　封装小巧：便于在紧凑型设计中使用。

　　UC3844的应用场景

　　笔记本电脑适配器：UC3844广泛应用于笔记本电脑适配器中，提供稳定的电源输出。

　　手机充电器：在手机充电器中，UC3844能够实现高效的电源转换。

　　LED驱动电源：作为核心控制器实现恒流输出，确保LED的稳定工作。

　　工业控制领域：用于辅助电源模块设计，提供可靠的电源解决方案。

　　通信设备：在嵌入式电源解决方案中，UC3844能够提供稳定的电源输出。

　　AC/DC转换器和DC/DC变换器：适用于各种AC/DC转换器和DC/DC变换器的应用。

　　电池充电器：在电池充电器中，UC3844能够实现精确的电流控制。

　　UC3844的替代型号

　　UC3842：与UC3844功能相似，但在启动电压和保护电压的阈值上存在差异。

　　UC3843：与UC3844功能相似，但在启动电压和保护电压的阈值上存在差异。

　　TL5001：由TI生产的高性能电流模式控制器，可以作为UC3844的替代型号。

　　SG3844：与UC3844功能相似，可以作为替代型号使用。

　　UC3844选型时需要注意的关键参数

　　供电电压范围：UC3844的供电电压范围为7V~36V，选型时需要确保输入电压在此范围内。

　　启动电流和工作电流：启动电流小于1mA，工作电流为15mA，选型时需要考虑电源的电流供应能力。

　　振荡器电容范围：振荡器电容范围为500pF~0.1μF，选型时需要根据所需的振荡频率选择合适的电容值。

　　PWM输出占空比：PWM输出占空比为0%~100%，选型时需要根据应用需求选择合适的占空比范围。

　　最大输出电流：最大输出电流为1A，选型时需要确保负载电流不超过此值。

　　参考电压：参考电压为5V±1%，选型时需要确保系统的参考电压稳定。

　　温度范围：温度范围为-40℃~+125℃，选型时需要考虑工作环境的温度范围。

　　选型步骤

　　确定应用需求：首先明确应用的具体需求，包括输入电压范围、输出电压和电流、工作频率等。

　　选择合适的供电电压：根据应用需求选择合适的供电电压，确保在7V~36V范围内。

　　计算振荡频率：根据所需的振荡频率选择合适的振荡器电容和电阻值，计算公式为：f = 1.8 / (RT × CT)。

　　考虑保护功能：根据应用需求选择是否需要欠压锁定、短路保护和热关断功能。

　　选择合适的封装：根据设计空间选择合适的封装形式，UC3844有多种封装形式可供选择。

　　验证性能参数：根据应用需求验证UC3844的性能参数，确保满足设计要求。

　　结论

　　UC3844是一款高性能固定频率电流模式控制器，广泛应用于各种中小功率开关电源场景。选型时需要根据应用需求选择合适的供电电压、振荡频率、保护功能和封装形式，并验证其性能参数。通过合理的选型，可以确保UC3844在实际应用中发挥最佳性能，提供稳定可靠的电源解决方案。
