高压消谐装置的分类

　　高压消谐装置是一种用于电力系统的设备，主要用于消除电压互感器中性点的谐振现象。根据不同的分类标准，高压消谐装置可以分为多种类型。以下是几种常见的分类方式：

　　按安装位置分类：

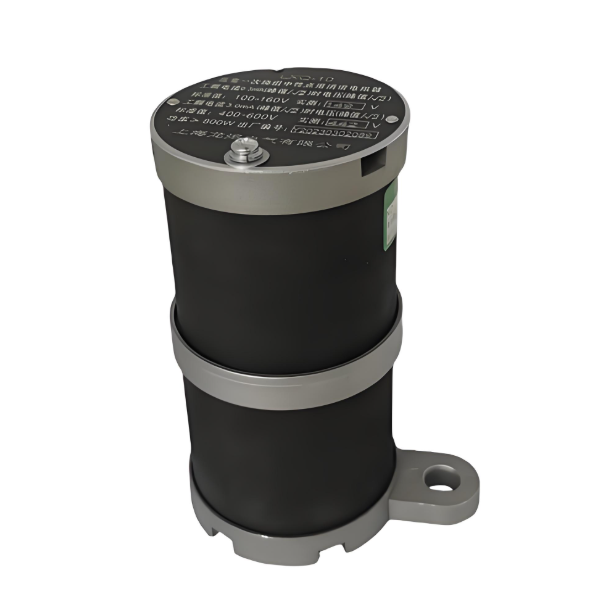

　　一次消谐装置：安装在电压互感器的一次绕组中性点与地之间。这种装置通过在中性点与地之间安装非线性电阻消谐阻尼器件（消谐器），以达到抑制谐振的目的。一次消谐装置主要适用于6-35kV中性点不接地系统，串联在电压互感器上，适合安装在PT柜和手车柜的电压互感器的一次高压侧。

　　二次消谐装置：安装在电压互感器的开口三角绕组（二次侧）。这种装置适用于配电网的各种电压等级，主要用于消除铁磁谐振，同时还可以区分过电压、单相接地故障，并对故障进行记录。二次消谐装置可以连接485通讯，实时掌握新动态。

　　按功能分类：

　　被动消谐装置：如一次消谐装置，通过非线性电阻来抑制和消除电力系统中的谐波。这种装置结构简单，成本较低，但需要定期检测，因为长期运行可能会老化。

　　主动消谐装置：如二次消谐装置（微机消谐装置），通过主动检测谐振，快速消除（响应时间20ms），并可记录谐振事件，便于故障分析。这种装置适用于半绝缘PT或谐振严重的系统，基本免维护。

　　按电压等级分类：

　　6kV消谐装置：适用于6kV电压等级的电力系统。

　　10kV消谐装置：适用于10kV电压等级的电力系统。

　　35kV消谐装置：适用于35kV电压等级的电力系统。

　　110kV-220kV消谐装置：如EP-II型高压消谐装置，适用于110kV-220kV的变电站，用于消除空母线上由开关断口电容引起的各种铁磁谐振过电压。

　　按使用环境分类：

　　户内用消谐装置：适用于户内安装，一般情况下使用较多。

　　户外用消谐装置：适用于户外安装，需要特殊说明和设计，以适应户外环境的特殊要求。

　　按绝缘性能分类：

　　全绝缘消谐装置：适用于全绝缘电压互感器，需要配全绝缘一次消谐装置。

　　半绝缘消谐装置：适用于半绝缘电压互感器，需要配半绝缘一次消谐装置。

　　每种类型的消谐装置都有其特定的应用场景和优势。选择合适的消谐装置需要根据电力系统的具体需求、电压等级、使用环境等因素综合考虑。例如，对于谐振不频繁的系统，可以选择一次消谐装置；对于谐振严重的系统或半绝缘PT，优先选择二次消谐装置。此外，还可以采用一次和二次组合消谐方案，以达到最佳的消谐效果。

　　　高压消谐装置的工作原理

　　高压消谐装置是一种用于消除电力系统中铁磁谐振过电压的智能化设备。铁磁谐振是电力系统中常见的故障之一，它可能导致过电压和过电流，严重时会损坏电力设备，甚至威胁到运行人员的安全。高压消谐装置通过实时监测和快速响应，能够有效消除铁磁谐振，保障电力系统的稳定运行。

　　高压消谐装置的核心元件是高性能的单片微机，它对电压互感器（PT）开口三角电压（即零序电压）进行循环检测。正常情况下，开口三角电压小于30V，装置内的大功率消谐元件（如固态继电器）处于阻断状态，不对系统运行产生影响。当开口三角电压大于30V时，系统出现故障，消谐装置开始工作。

　　具体来说，消谐装置首先对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，对数据进行分析和计算，判断出故障类型。如果检测到铁磁谐振（通常在17~150Hz之间），装置会立即启动消谐电路，使固态继电器导通，产生强大的阻尼，从而迅速消除铁磁谐振。此时，CPU系统会记录、存储并显示谐振信息（如时间、频率、电压值），同时发出报警信号。

　　如果故障类型是过电压或单相接地故障，微机系统会检测并分别给出显示和报警，记录和存储相关故障信息。处理完故障后，CPU系统会返回初始状态，继续监测电路中的状态。

　　高压消谐装置的工作原理可以分为以下几个步骤：

　　实时监测：装置通过高性能单片微机对PT开口三角电压进行循环检测，实时监测电力系统的运行状态。

　　数据采集与处理：当检测到开口三角电压大于30V时，装置开始对电压信号进行数据采集，通过数字信号处理技术对数据进行分析和计算。

　　故障判断：装置根据分析结果判断故障类型，如果是铁磁谐振，立即启动消谐电路。

　　消谐动作：固态继电器导通，产生强大阻尼，迅速消除铁磁谐振。同时，CPU系统记录、存储并显示谐振信息，并发出报警信号。

　　故障处理：如果是过电压或单相接地故障，装置会分别给出显示和报警，记录和存储相关故障信息。

　　恢复监测：处理完故障后，CPU系统返回初始状态，继续监测电路中的状态。

　　高压消谐装置不仅能够有效消除铁磁谐振，还能够防止电压互感器高压熔丝频繁熔断，保护电力设备免受过电压和过电流的损害。它广泛应用于电力、石化、铁路、煤炭、冶金、电镀电解等基础工程建设中，是保障电力系统安全稳定运行的重要设备。

　　高压消谐装置的作用

　　高压消谐装置在电力系统中扮演着至关重要的角色，其主要作用是抑制和消除电力系统中的谐波，从而保护电压互感器（PT）和其他电力设备免受谐波的影响。谐波是电力系统中的一种非正弦波形，通常由非线性负载产生，如整流器、逆变器等。这些谐波不仅会导致电力设备的过热、绝缘损坏，还会引起系统电压的不稳定，严重时甚至可能导致设备的损坏和系统的崩溃。

　　高压消谐装置主要分为一次消谐和二次消谐两种类型。一次消谐装置通常安装在电压互感器的一次绕组上，连接在中性点与地之间。它通过非线性电阻来抑制和消除电力系统中的谐波，特别是三次谐波电压。这种设计不仅保持了与传统消谐器相同的电气性能，还可能提高了散热效果和可靠性。一次消谐装置能够有效地抑制电网中的谐波电压，减少因谐波引起的三相电压不平衡和系统谐波含量增大的问题。此外，当电网中的接地电容通过电压互感器的一次绕组发生充放电过渡过程时，一次消谐装置能够有效地限制由此产生的工频半波浪涌电流，防止电压互感器的高压熔丝熔断。

　　二次消谐装置，也称为微机消谐装置，是一种更为先进的电力电子设备。它通过实时监测高压柜的运行状态，包括电压、电流、温度等参数，一旦发现异常情况，如谐波干扰等，装置会立即启动消谐程序，通过改变电压或电流的波形来消除谐波。微机消谐装置不仅可以提高电力系统的稳定性，还可以减少因谐波干扰而产生的故障和损失。此外，微机消谐装置还可以对电力系统的参数进行实时调整和优化，例如自动调整无功功率的补偿量，以提高电力系统的功率因数和稳定性。这不仅可以提高电力系统的效率，还可以减少能源的浪费和排放。

　　高压消谐装置的安装和使用对于电力系统的稳定运行至关重要。它不仅可以保护电压互感器和其他电力设备免受谐波的影响，还可以提高电力系统的整体性能和可靠性。在选择高压消谐装置时，应根据电力系统的具体需求和运行情况，选择合适的一次消谐或二次消谐装置，或者采用一次和二次消谐装置的组合方案，以达到最佳的消谐效果。总之，高压消谐装置是电力系统中不可或缺的重要设备，其作用不可忽视。

　　高压消谐装置的特点

　　高压消谐装置是一种用于预防负荷突变、减少电网系统中电压波动的技术装置。它在电力系统中扮演着至关重要的角色，能够有效保护电压互感器（PT）和其他高压设备，防止因铁磁谐振引起的过电压和设备损坏。以下是高压消谐装置的主要特点：

　　有效预防负荷突变：高压消谐装置能够迅速响应负荷变化，通过抑制电压波动，确保电力系统的稳定运行。与传统的油浸式变压器相比，高压消谐装置在预防负荷突变方面具有显著优势。

　　节能降耗：高压消谐装置不仅能够减少电力波动，还能有效节约能源和减少变压器的能耗。这在当前能源紧张和环保要求日益严格的背景下，显得尤为重要。

　　快速消除铁磁谐振：高压消谐装置能够快速检测并消除铁磁谐振，避免PT饱和烧毁。特别是对于分频谐振（如17Hz、25Hz）和高频谐振（如150Hz），消谐装置能够迅速阻尼或消除谐振，保护PT及其他高压柜设备。

　　保护PT及高压柜设备：通过减少谐振引起的过电压，高压消谐装置能够有效保护PT及其他高压柜设备，避免PT高压熔丝频繁熔断，减少停电检修次数，提高供电可靠性。

　　分类多样：高压消谐装置通常分为一次消谐和二次消谐两种。一次消谐装置安装在PT中性点与地之间，通过串接非线性电阻（如SiC、ZnO）来阻尼谐振电流；二次消谐装置则安装在PT开口三角绕组（二次侧），适用于半绝缘PT和谐振频繁的系统。

　　适用范围广：高压消谐装置主要应用于中性点不接地或经消弧线圈接地系统的PT柜，常见于6kV、10kV、35kV开关柜、GIS组合电器、新能源电站（光伏、风电升压站）等场合。

　　维护简便：一次消谐装置结构简单，成本较低，但需要定期检测以防止老化失效；二次消谐装置（微机消谐）响应速度快，基本免维护，适用于谐振严重的系统。

　　可靠性高：高压消谐装置采用高性能的单片微机作为核心元件，具有运算速度快、控制能力强、运行安全可靠等特点。系统设置看门狗电路，可防止系统运行或干扰造成的死机现象，确保设备长期可靠运行。

　　实时监测与报警：微机消谐装置能够实时监测PT开口三角处的电压（零序电压），并在发生铁磁谐振、过电压或单相接地故障时，迅速启动消谐电路，同时给出报警信号并显示相关信息。

　　数据记录与存储：微机消谐装置可以保存20多种故障信息供追忆，并实时显示、记录铁磁谐振发生的相关数据，便于后续分析和处理。

　　高压消谐装置在电力系统中具有重要作用，能够有效预防负荷突变、减少电压波动、保护设备、提高供电可靠性，并且具有节能降耗、维护简便、可靠性高等特点。选择合适的高压消谐装置并定期维护，是确保电力系统稳定运行的重要措施。

　　高压消谐装置的应用

　　高压消谐装置在电力系统中扮演着至关重要的角色，其主要作用是抑制和消除电力系统中的谐波电压，特别是铁磁谐振，从而保护电压互感器（PT）和其他电力设备免受谐波的影响。这些装置广泛应用于各种电压等级的电力系统中，包括6kV、10kV、35kV及更高电压等级的变电站和配电系统。

　　在电力系统中，谐波电压的产生往往与电压互感器的铁磁特性有关。当系统发生接地故障或负荷变化时，可能会引发铁磁谐振，导致电压互感器的高压熔丝频繁熔断，甚至烧毁PT，严重影响电力系统的安全运行。高压消谐装置通过在电压互感器的一次绕组中性点与地之间安装非线性电阻消谐阻尼器件（消谐器），能够有效地限制由此产生的工频半波浪涌电流，从而抑制谐振的发生。

　　高压消谐装置主要分为一次消谐装置和二次消谐装置（微机消谐装置）。一次消谐装置通常安装在电压互感器的一次绕组中性点与地之间，适用于6~35kV中性点不接地系统，能够有效抑制分频谐振（如17Hz、25Hz）和工频谐振。这种装置结构简单、成本低，但需要根据系统电容电流合理选型，并定期检测阻值，避免老化失效。

　　二次消谐装置（微机消谐装置）则安装在电压互感器的开口三角绕组（二次侧），适用于半绝缘PT和谐振频繁的系统。这种装置通过实时监测PT开口三角电压，利用高性能单片机检测和控制，能够快速投切消谐电阻或触发晶闸管短路谐振回路，响应时间仅为20ms。微机消谐装置不仅可以抑制各种频率的谐振，还能记录故障波形，支持RS485通讯上传数据，便于故障分析和维护。

　　高压消谐装置的应用范围非常广泛，不仅限于传统的电力系统，还广泛应用于石油、冶金、矿山、钢铁等行业。例如，在110-220kV变电站中，微机消谐装置可以有效消除系统中的各种铁磁谐振，保障电网的安全运行。在新能源电站（如光伏、风电升压站）和长电缆供电系统中，由于对地电容较大，谐振现象更为常见，因此安装高压消谐装置尤为重要。

　　高压消谐装置是保障电力系统安全稳定运行的关键设备。通过合理选择和安装消谐装置，可以有效抑制谐振现象，保护电压互感器和其他电力设备，减少因谐振引起的停电检修和设备损坏，提高供电的可靠性和安全性。在实际应用中，应根据系统的具体特点和运行情况，选择合适的消谐方案，并定期进行维护和检测，确保电力系统的稳定运行。

　　高压消谐装置如何选型

　　高压消谐装置是一种用于预防负荷突变、减少电网系统中电压波动的技术装置。它在电力系统中起着至关重要的作用，能够有效预防负荷突变，减少电力波动，同时节约能源和减少变压器的能耗。高压消谐装置主要分为一次消谐和二次消谐（微机消谐）两种类型，每种类型都有其特定的适用场景和选型方法。本文将详细介绍高压消谐装置的选型方法，并列出常见的型号。

　　一、高压消谐装置的作用

　　消除铁磁谐振：高压消谐装置能够快速阻尼或消除铁磁谐振，避免电压互感器（PT）因谐振而损坏。

　　保护PT及高压柜设备：通过减少谐振引起的过电压，保护PT和其他高压柜设备，避免频繁停电检修。

　　提高供电可靠性：减少因PT故障导致的停电，提高电力系统的整体可靠性。

　　二、高压消谐装置的分类

　　一次消谐装置：安装在PT中性点与地之间，通过串接非线性电阻（如SiC、ZnO）来阻尼谐振电流。适用于6~35kV中性点不接地系统，全绝缘PT更佳。

　　二次消谐装置（微机消谐）：安装在PT开口三角绕组（二次侧），适用于半绝缘PT和谐振频繁的系统。响应速度快（20ms），可记录谐振事件，便于故障分析。

　　三、高压消谐装置的选型方法

　　1. 一次消谐装置选型

　　一次消谐装置的选型主要考虑以下几个因素：

　　电网额定电压：根据PT所在电网的额定电压选择相应的型号。常见的型号有LXQ-6kV、LXQ-10kV、LXQ-35kV。

　　压变高压绕组尾端的绝缘等级：根据压变高压绕组尾端的绝缘等级选择合适的型号。全绝缘PT适用LXQ型，半绝缘PT需谨慎选择，可能需要LXQ(d)型。

　　系统谐振频率：一次消谐装置适用于低频谐振（如17Hz、25Hz）。

　　2. 二次消谐装置选型

　　二次消谐装置的选型主要考虑以下几个因素：

　　PT类型：适用于半绝缘和全绝缘PT。

　　谐振频率：二次消谐装置适用于全频段谐振。

　　成本和维护：二次消谐装置成本较高，但基本免维护，适用于谐振频繁的系统。

　　四、常见型号及应用

　　LXQ系列一次消谐器：

　　LXQ-6kV：适用于6kV电网中的PT。

　　LXQ-10kV：适用于10kV电网中的PT。

　　LXQ-35kV：适用于35kV电网中的PT。

　　WXZ196系列二次消谐装置：

　　WXZ196-1：适用于6kV电网中的PT。

　　WXZ196-2：适用于10kV电网中的PT。

　　WXZ196-3：适用于35kV电网中的PT。

　　WXZ196-4：适用于更高电压等级的电网。

　　五、安装注意事项

　　一次消谐装置安装：

　　PT中性点耐压检查：特别是半绝缘PT，需确认中性点耐压是否适用。

　　可靠接地：接地电阻应≤10Ω。

　　定期检测阻值：避免因老化而失效。

　　二次消谐装置安装：

　　接入PT开口三角绕组：通常电压范围为0~100V。

　　通讯系统：可选配RS485通讯系统，方便用于无人值守的变电站。

　　六、常见问题解答

　　PT可能因谐振过热烧毁：安装消谐装置可以有效避免这一问题。

　　熔丝频繁熔断：可能是由于谐振引起的，安装消谐装置可以减少这一现象。

　　系统投切空载母线时PT异常：可能存在谐振，需加装消谐装置。

　　七、结论

　　高压消谐装置在电力系统中起着至关重要的作用，能够有效预防负荷突变，减少电力波动，保护PT和其他高压柜设备。选型时应根据PT类型、系统运行情况选择合适的消谐方案，并定期维护，确保电力系统稳定运行。一次消谐装置（如LXQ系列）成本低，适用于谐振不频繁的系统；二次消谐装置（如WXZ196系列）响应快，适用于半绝缘PT或谐振严重的系统。最可靠的方案是一次+二次组合消谐，以确保电力系统的安全和稳定。
