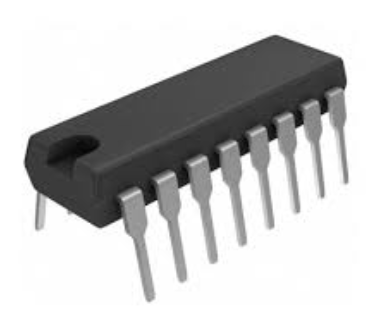

74HC193是一款高速CMOS 4位同步可逆二进制加/减计数器，具备独立的加（CPU）和减（CPD）时钟输入，通过低电平到高电平的跃迁触发计数操作。其同步设计确保所有触发器同时更新状态，消除异步计数器的输出尖峰干扰，提升稳定性。 该芯片支持异步并行加载功能，通过低电平的并行加载输入（PL）将预设数据（P0-P3）直接写入输出端（Q0-Q3），实现模n分频等灵活应用。同时，异步主复位输入（MR）可强制所有输出归零，且复位操作独立于时钟和加载信号。 74HC193还具备进位（CO）和借位（BO）输出功能。当计数达到最大值（15）且CPU为低电平时，CO输出低电平脉冲；当计数归零且CPD为低电平时，BO输出低电平脉冲，便于多级级联扩展计数范围。其工作电压范围为2V至6V，输出可驱动10个LSTTL负载，典型传播延迟为20ns，适用于低功耗、高可靠性的数字系统设计。
