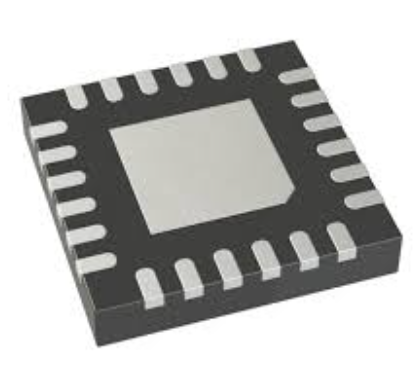

LMK00334是德州仪器（TI）推出的一款高性能4输出HCSL扇出缓冲器，专为高频、低抖动时钟分配和电平转换设计。该芯片支持3:1输入多路复用，两个通用输入频率最高达400MHz，兼容LVPECL、LVDS、CML、SSTL、HSTL、HCSL及单端时钟信号，同时配备一个10MHz至40MHz的晶体输入，满足多样化时钟源需求。其输出分为两组，每组包含两个HCSL差分输出（可选高阻抗模式）和一个带同步使能输入的LVCMOS输出，确保在启用或禁用时无短脉冲干扰。 LMK00334具备超低附加RMS相位抖动特性，PCIe Gen 5典型值仅7.2fs，Gen 6为5fs，Gen 7更是低至3.5fs，满足高速数据传输对时钟精度的严苛要求。此外，该芯片还提供高电源抑制比（PSRR），在156.25MHz时达到-72dBc，有效抑制电源噪声干扰。它采用3.3V内核电源和三个独立的3.3V/2.5V输出电源供电，工作温度范围覆盖-40°C至+105°C，适用于数据中心交换机、核心路由器、服务器及无线基站等场景。
