基于Linear公司的LTC3216 42V 2.5A无损耗输入PowerPath电源解决方案

来源: 中电网
2018-11-08
类别:电源管理
eye 34
文章创建人 拍明芯城

原标题:Linear LTC3216 42V 2.5A无损耗输入PowerPath电源解决方案

  LTCR3126是一款具有内部无损耗PowerPath的高效率同步降压转换器,支持两个独立输入电源的无缝操作。

  采用引脚可选的理想二极管OR和优先输入模式,具有用户可编程欠压锁定阈值,提供对输入电源之间的转换的完全控制。由内部PowerPath提供的快速,自动切换消除了对保持电容的需要,并最大限度地减少输出轨上的干扰。

  有源输入通道指示器和独立的输入和输出电源良好信号提供电源系统状态的完整反馈。

  宽2.4V~42V输入电压范围,2.5A输出电流能力和2μA突发模式工作静态电流便于将LTC3126用于各种电源,包括超级电容器,汽车电池,不受监管的墙适配器和单芯片至多芯片堆叠电池化学。其他特性包括关断时的1μA电流,内部软启动和热保护。LTC3126可采用热增强型28引线4mm×5mm QFN和28引脚TSSOP封装。

  LTC3216主要特性

  两个输入电源之间的无缝,自动转换

  宽输入电压范围:2.4V~42V

  宽输出电压范围:0.818V~VIN

  高达2.5A连续输出电流

  引脚可选择的优先级和理想二极管OR模式

  突发模式R操作,IQ=2μA

  在1A,VIN=12V,VOUT=5V时效率为95%

  关断时电流为1μA

  可编程输入UVLO阈值

  输入有效,优先通道和PGOOD指示灯

  200kHz~2.2MHz固定频率PWM

  可与外部时钟同步

  电流模式控制,60ns更小导通时间

  更小外部组件

  耐热增强型28引脚4mm×5mm QFN和28引脚TSSOP封装

  LTC3216应用

  便携式工业/通信测试设备

  电池和超级电容器备用电源

  汽车电源备份电池

  不间断电源

  图1 LTC3216框图

  图2 LTC3216应用电路图

  演示板DC2215A

  演示电路DC2215A采用具有集成无损耗输入PowerPath的同步降压转换器LTC3126。采用引脚可选(JP2)的理想二极管OR和优先输入模式,具有可编程欠压锁定阈值,提供对输入源之间的转换的控制。独特的全N通道架构提供从两个输入源到可编程输出电压的高效操作。

  在本应用中,VIN1上的有效输入电压范围设置为4.3V~42V,VIN2上设置为6V~8.4V,为各种应用和电源提供灵活性和电压裕度。VIN2可工作至42V。通过相应地调节VSET1/2可以实现其他输入电压范围。

  LTC3126使用低噪声电流模式架构和电阻可编程(R13)PWM振荡器频率,也可从200kHz同步到2.2MHz。这最大限度地减少了解决方案占用空间,同时确保高效率为了在轻负载下实现更高的效率,用户可以选择突发模式操作(JP1)。

  突发模式操作允许在负载电流增加时自动转换到PWM操作。有关突发模式操作和PWM模式的更多信息,请参见数据手册。

  在某些应用中,通过将EXTVCC跳线(JP3)设置为VOUT可以提高效率。这允许转换器从固定的VOUT电压工作。

  可以通过VALID1,VALID2,PRIORITY和PGOOD指示器监视系统。有精确的VSET1和VSET2比较器来对独立UVLO阈值编程。有关启动和关断阈值的信息,请参考数据手册。其他特性包括1μA关断电流(ENA引脚JP4=OFF),短路保护,软启动,电感电流限制和热过载保护。

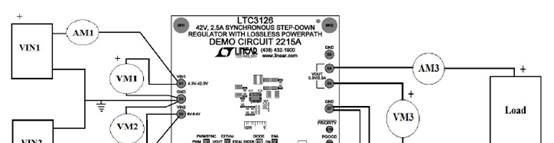

  图3 演示板DC2215A测试图

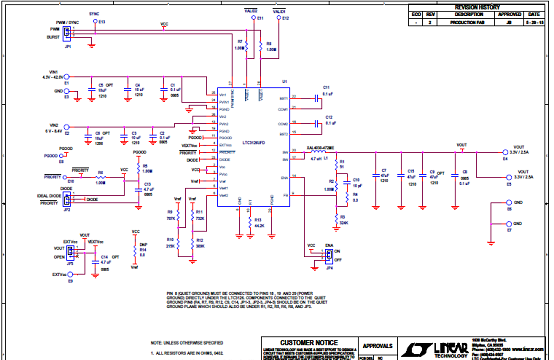

  图4 演示板DC2215A电路图

  表1 演示板DC2215A材料清单
