基于Intersil公司的ISL9237降压升压窄输出电压电池充电解决方案

来源: 中电网
2018-11-08
类别:电源管理
eye 53
文章创建人 拍明芯城

原标题:Intersil ISL9237降压升压窄输出电压电池充电解决方案

  ISL9237是一款采用Intersil高级R3™技术的降压升压窄输出电压(NVDC)电池充电器,可为各种移动和工业应用提供高轻负载效率,快速瞬态响应和无缝DCM/CCM转换。

  在充电模式下,ISL9237从多种直流电源(常规交流/直流充电器适配器,USB PD端口,旅行适配器等)获取输入电源,并以串联配置为最多3个电池安全充电电池组。

  ISL9237支持2和3单元电池应用的On-the-Go(OTG)功能。当OTG功能使能时,ISL9237工作在反向降压模式,在USB端口提供5V电压。

  作为NVDC拓扑充电器,它还将系统输出调节到窄直流范围,以实现稳定的系统总线电压。可以从适配器,电池或两者的组合提供系统功率。ISL9237可以单独使用电池,或者适配器或两者都连接。对于符合Intel IMVP8标准的系统,ISL9237包括PSYS功能,它提供表示总平台功率的模拟信号。PSYS输出将连接到广泛的Intersil IMVP8内核稳压器,以提供符合IMVP8标准的电源域功能。

  ISL9237通过SMBus/I2C进行串行通信,允许对许多关键参数进行编程,以提供定制解决方案。这些编程参数包括但不限于:适配器电流限制,充电器电流限制,系统电压设置和涓流充电电流限制。

  ISL9237主要特性

  用于1节,2节或3节锂离子电池的降压-升压NVDC充电器

  输入电压范围为3.2V~23.4V(无死区)

  系统输出电压2.4V~13.824V

  系统功率监视器PSYS输出,符合IMVP-8标准

  高达1MHz的开关频率

  LDO输出用于充电器VDD

  适配器电流监视器(AMON)

  电池放电电流监测器(BMON)

  PROCHOT#开漏输出,符合IMVP-8标准

  允许对耗尽的电池进行涓流充电

  可选ASGATE FET控制

  在Turbo模式下理想的二极管控制

  支持2节和3节电池的OTG功能

  SMBus和自动递增I2C兼容

  提供两电平适配器电流限制

  无铅(符合RoHS)

  封装4×4 32Ld QFN

  ISL9237应用

  带有充电电池的移动设备

  带可充电电池的工业设备

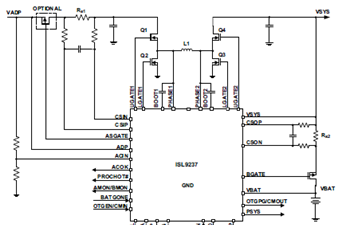

  图1 ISL9237应用电路

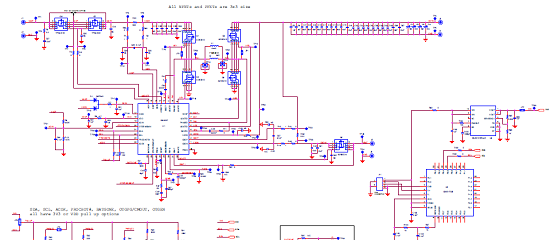

  图2 ISL9237参考设计电路

  评估板ISL9237EVAL2Z

  ISL9237是一款采用Intersil高级R3技术的降压升压窄输出电压(NVDC)电池充电器,可为各种移动和工业应用提供高轻负载效率,快速瞬态响应和无缝DCM/CCM转换。

  在充电模式下,ISL9237从宽范围(4V~20V)的直流电源(常规交流/直流充电器适配器,USB PD端口,旅行适配器等)获取输入电源,并以串联配置,使用最多3个电池安全地为电池组充电。

  ISL9237支持2和3单元电池应用的On-the-Go(OTG)功能。当OTG功能使能时,ISL9237工作在反向降压模式,在USB端口提供5V电压。

  ISL9237通过SMBus/I2C进行串行通信,允许对许多关键参数进行编程,以提供定制解决方案。这些编程参数包括但不限于:适配器电流限制,充电器电流限制,系统电压设置和涓流充电电流限制。

  ISL9237EVAL2Z评估板旨在演示ISL9237的性能。串联电池的默认值编号,开关频率和适配器电流限制充电功能可以通过电阻器从PROG引脚编程到GND。这些值也可以由SMBus设置。

  评估板ISL9237EVAL2Z主要特性

  用于1节,2节,3节锂离子电池的降压-升压NVDC充电器

  充电结束(EOC)选项

  系统功率监视器PSYS输出,符合IMVP-8标准

  PROCHOT#开漏输出,符合IMVP-8标准

  允许对耗尽的电池进行涓流充电

  可选ASGATE FET控制

  在Turbo模式下理想的二极管控制

  电池的反向降压,升压和降压 - 升压操作

  提供两电平适配器电流限制

  电池运输模式选项

  SMBus和自动递增I2C兼容规格

  VIN=3.8V~24V(无死区)

  VOUT=2.5V~12.6V

  MAX Icharge高达6A

  fSW=1MHz最大值

  图3 评估板ISL9237EVAL2Z外形图

  图4 评估板ISL9237EVAL2Z底视图

  图5 评估板ISL9237EVAL2Z框图

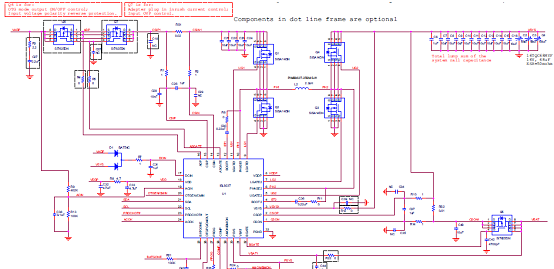

  图6 评估板ISL9237EVAL2Z电路图

  表1 评估板ISL9237EVAL2Z材料清单
