TPS3435纳安级静态电流精密超时看门狗计时器详解

一、引言

在现代电子系统中，微控制器等核心处理单元的稳定运行至关重要。然而，由于各种原因，如软件故障、电磁干扰等，微控制器可能会出现死机或程序跑飞的情况，这将导致整个系统无法正常工作。为了解决这一问题，看门狗计时器应运而生。TPS3435作为一款纳安级静态电流的精密超时看门狗计时器，凭借其低功耗、高精度和丰富的功能，在众多领域得到了广泛应用。本文将对TPS3435进行全面、详细的介绍，包括其特性、工作原理、应用场景、选型与使用等方面。

二、TPS3435概述

TPS3435是一款由德州仪器（TI）推出的纳安级静态电流精密超时看门狗计时器。它具有多种引脚排列配置，能够满足不同应用的需求。该器件支持出厂编程或用户使用外部电容器进行编程，计时器值还可以使用逻辑引脚的组合来动态更改。此外，TPS3435还提供了看门狗启用/禁用、启动延迟、动态计时器扩展、锁存输出等多种功能，为系统的稳定运行提供了有力保障。

三、TPS3435的特性

（一）低功耗特性

TPS3435具有纳安级的静态电流，典型值仅为250nA。这一特性使得它在电池供电的应用中具有显著优势，能够有效延长电池的使用寿命，降低系统的功耗成本。例如，在一些便携式医疗设备、无线传感器网络等应用中，低功耗是至关重要的，TPS3435的低功耗特性可以满足这些应用对长续航时间的要求。

（二）高精度计时

1. 看门狗超时精度：TPS3435提供±10%精确计时器（最大值），出厂编程的看门狗超时范围为1ms至100s。用户可以根据实际应用需求选择合适的超时时间，确保在微控制器出现故障时能够及时复位。

2. 复位延迟精度：同样具有±10%精确计时器（最大值），出厂编程的复位延迟选项为2ms至10s。复位延迟的设置可以避免在系统启动或出现短暂干扰时误复位。

（三）多种可编程选项

1. 看门狗启用/禁用：TPS3435支持看门狗功能的启用和禁用。在固件更新、软件分步调试或执行关键任务时，可以禁用看门狗以避免主机复位。例如，在进行系统升级时，需要暂时关闭看门狗功能，以确保升级过程不受干扰。

2. 看门狗启动延迟：提供无延迟至10s的启动延迟选项。在主机上电后，可能需要一定的时间完成引导操作，通过设置启动延迟，可以确保主机有足够的时间初始化，避免在启动过程中看门狗误动作。

3. 动态计时器扩展：支持1X至256X的动态计时器扩展。用户可以根据实际需要灵活调整看门狗的超时时间，满足不同应用场景的需求。

4. 锁存输出选项：TPS3435提供锁存输出功能，在看门狗故障清除之前会锁存输出。这一特性可以方便系统检测和记录故障信息，便于后续的故障排查和处理。

（四）宽输入电压范围

TPS3435的输入电压范围为1.04V至6.0V，能够适应不同的电源环境。这使得它在各种电子设备中都可以方便地使用，无需额外的电压转换电路。

（五）多种输出类型

TPS3435提供开漏和推挽两种输出类型，且均为低电平有效输出。用户可以根据实际应用需求选择合适的输出类型，与后续电路进行良好的匹配。

四、TPS3435的工作原理

（一）看门狗计时器工作原理

TPS3435的看门狗计时器通过监控WDI引脚在tWD时间周期内是否有下降沿来判断微控制器是否正常工作。当VDD电压高于VDDMIN、MR电压保持高于0.7×VDD且看门狗已启用时，看门狗计时器处于激活状态。在tWD时间内检测到WDI引脚上的有效下降沿时，计时器值将复位；若在tWD时间内未检测到有效的WDI转换，器件会置位WDO输出，WDO在tWDO时间内保持置位。

（二）tWD计时器设置

1. 使用外部电容器设置：TPS3435的tWD计时器可通过CWD引脚和GND引脚之间连接的外部电容器进行设置。在上电期间，器件会检测电容值，电容器由已知的内部电流源进行一个周期的充放电以检测电容值，检测到的值用于实现tWD计时器。这种实现方式有助于降低电容器的连续充电和放电电流，从而降低总电流消耗。tWD（秒）与CWD电容（法拉）之间的关系为：tWD = 4.95×10⁶×CCWD。

2. 固定计时器选项：TPS3435还提供从1毫秒到100秒的各种高精度固定计时器选项。当tWD≥10ms时，固定时间选项的精度为±10%；当tWD < 10ms时，精度为±20%。用户可以通过可订购器件型号了解应用相关的tWD值。

（三）看门狗启用/禁用操作

TPS3435支持通过WD-EN引脚（引脚配置C）或SET[1:0] = 0b'01（引脚配置B）逻辑组合来启用或禁好看门狗运行。对于提供WD-EN引脚的引脚排列，看门狗启用/禁用功能由WD-EN引脚的逻辑状态控制，驱动WD-EN = 1来启用看门狗运行，驱动WD-EN = 0来禁用看门狗运行，且在器件运行期间可以随时切换WD-EN引脚。

（四）WDO输出特性

1. 输出置位条件：当MR引脚电压低于0.3×VDD或检测到看门狗计时器错误时，WDO输出将置位。

2. 输出置位延迟设置：WDO输出置位延迟时间tWDO可以通过在CRST引脚和GND之间连接一个电容器来编程，否则器件会将tWDO置位一段由可订购器件型号选择的固定持续时间。tWDO（秒）与CCRST电容（法拉）之间的关系为：tWDO = 4.95×10⁶×CCRST。

3. 锁存输出：具有锁存输出的可订购器件会无限期地将输出保持置位状态，直到对器件进行下电上电或解决错误情况为止。如果由于MR引脚为低电压而锁存输出，则当MR引脚电压上升到高于0.7×VDD电平时，输出锁存器将被释放；如果由于看门狗计时器错误而锁存输出，则当检测到WDI负边沿或器件关断并重新上电时，输出锁存器将被释放。

五、TPS3435的应用场景

（一）机器人伺服驱动器

在机器人伺服驱动器中，微控制器的稳定运行对于精确控制伺服电机的转速和位置至关重要。TPS3435可以作为看门狗计时器，监控微控制器的工作状态。一旦微控制器出现故障，TPS3435能够及时复位微控制器，确保伺服驱动器的正常运行，从而提高机器人的运动精度和可靠性。

（二）混合模块（AI、AO、DI、DO）

混合模块通常包含模拟输入（AI）、模拟输出（AO）、数字输入（DI）和数字输出（DO）等功能，用于实现信号的采集、处理和控制。在这些模块中，微控制器负责协调各个部分的工作。TPS3435可以监控微控制器的运行，防止因软件故障导致模块工作异常，保障混合模块的稳定性和可靠性。

（三）暖通空调（HVAC）控制器

HVAC控制器用于调节室内温度、湿度和空气质量等参数。微控制器是HVAC控制器的核心，控制着各种执行器的动作。TPS3435可以确保微控制器在长时间运行过程中不会出现死机等情况，保证HVAC系统能够按照预设的程序正常运行，为用户提供舒适的室内环境。

（四）电表

电表需要准确计量用户的用电量，并将数据传输到后台系统。微控制器在电表中负责数据处理、存储和通信等功能。TPS3435可以监控微控制器的工作状态，防止因程序跑飞导致计量错误或数据丢失，确保电表的准确性和可靠性。

（五）输液泵

在医疗领域，输液泵用于精确控制药物的输注速度和剂量。微控制器是输液泵的控制核心，确保药物按照设定的参数输注到患者体内。TPS3435可以实时监控微控制器的工作情况，一旦出现故障立即复位微控制器，避免因设备故障给患者带来危险。

（六）外科手术设备

外科手术设备对可靠性和稳定性要求极高，任何微小的故障都可能影响手术的顺利进行和患者的安全。TPS3435可以作为手术设备中微控制器的看门狗，保障微控制器在复杂的手术环境中稳定运行，为手术的成功提供有力支持。

六、TPS3435的选型与使用

（一）选型指南

1. 根据应用需求确定看门狗超时时间和复位延迟时间：根据实际应用场景中微控制器的运行周期和系统要求，选择合适的看门狗超时时间和复位延迟时间。如果微控制器的程序执行周期较长，需要选择较长的看门狗超时时间；如果系统对复位响应速度要求较高，则可以选择较短的复位延迟时间。

2. 考虑引脚排列配置：TPS3435有多种引脚排列配置，不同的配置提供不同的功能。根据应用需求选择具有合适功能的引脚排列配置，例如是否需要看门狗启用/禁用功能、是否需要锁存输出功能等。

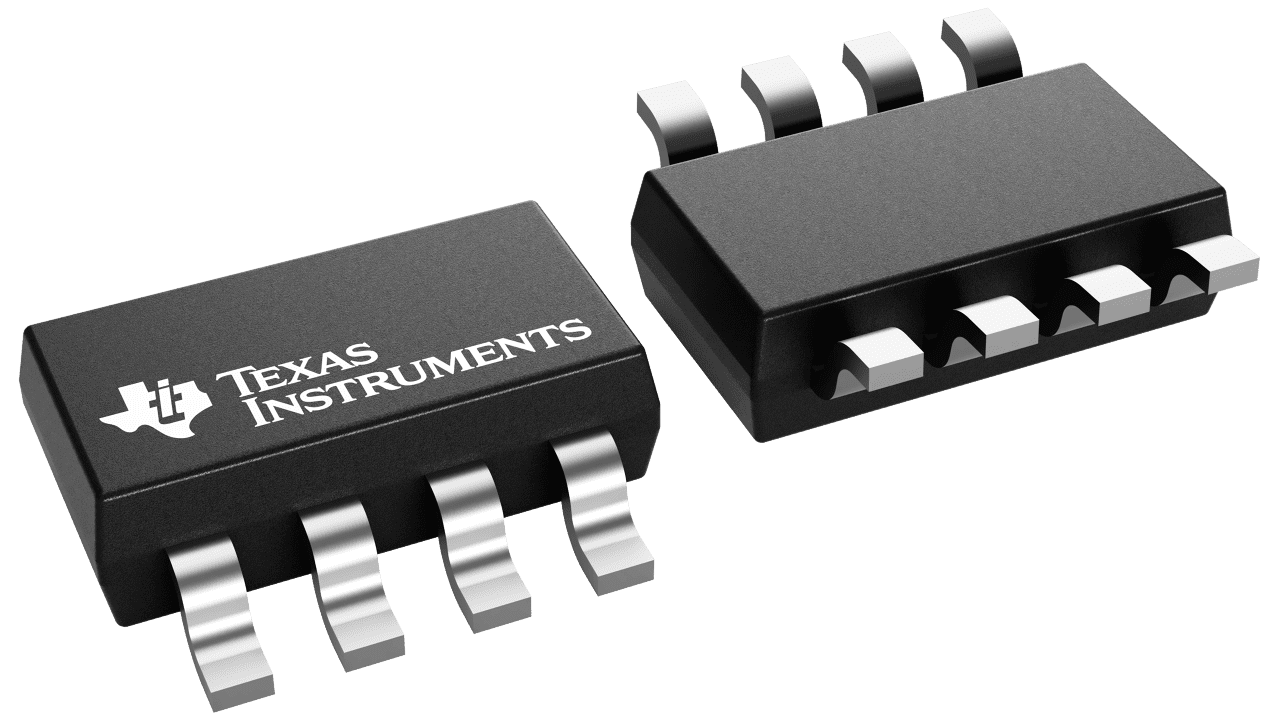

3. 关注封装形式：TPS3435提供6引脚WSON和8引脚SOT23等多种封装形式。根据实际电路板的布局和空间限制，选择合适的封装形式。

（二）使用注意事项

1. 电源设计：TPS3435的输入电压范围为1.04V至6.0V，在设计电源电路时，要确保输入电压在这个范围内稳定工作。虽然该器件不需要输入电源电容器，但如果输入电源存在噪声，建议在VDD引脚和GND引脚之间放置一个0.1μF的陶瓷电容器，以降低电源噪声对器件的影响。

2. 电容选择：在使用外部电容器设置tWD和tWDO时间时，要选择高质量的陶瓷电介质COG、X5R或X7R电容器，并尽量减小引脚周围的寄生电路板电容，以确保计算得出的时间与实际时间相符。

3. 布局布线：在电路板布局时，要确保与VDD引脚的连接具有低阻抗，将0.1μF的陶瓷电容器尽可能靠近VDD引脚放置。同时，将CCWD电容器尽可能靠近CWD引脚放置，将CCRST电容器尽可能靠近CRST引脚放置，将WDO引脚上的上拉电阻器尽可能靠近该引脚放置，以减少信号干扰和寄生参数的影响。

4. ESD防护：静电放电（ESD）可能会损坏TPS3435集成电路。在处理和安装器件时，要采取适当的ESD防护措施，如使用防静电手环、防静电工作台等，避免器件受到ESD损坏。

七、总结

TPS3435作为一款纳安级静态电流的精密超时看门狗计时器，具有低功耗、高精度、多种可编程选项等显著特性。其独特的工作原理和丰富的功能使其在机器人伺服驱动器、混合模块、HVAC控制器、电表、输液泵、外科手术设备等众多领域得到了广泛应用。在实际应用中，用户需要根据具体的应用需求进行合理的选型，并注意电源设计、电容选择、布局布线和ESD防护等方面的使用事项，以确保TPS3435能够正常、稳定地工作，为系统的可靠运行提供有力保障。
