TJA1042高速CAN收发器数据手册详解

一、产品概述

TJA1042是恩智浦半导体（NXP Semiconductors）推出的第三代高速CAN收发器，专为汽车行业的高速CAN应用设计。它作为控制器局域网（CAN）协议控制器与物理双线式CAN总线之间的接口，能够为微控制器中的CAN协议控制器提供发送和接收差分信号的功能。与前两代产品（如TJA1040）相比，TJA1042在电磁兼容性（EMC）、静电放电（ESD）性能等方面有了显著提升，具备断电时对CAN总线无干扰、极低电流待机模式、总线唤醒功能等特性，并且部分型号可直接连接供电电压为3.3V至5V的微控制器接口。

二、特性与优势

（一）标准兼容性

TJA1042完全符合ISO 11898 - 2:2016、SAE J2284 - 1至SAE J2284 - 5以及SAE J1939 - 14标准。在CAN FD快速相位中，它能够保证数据速率高达5Mbit/s的定时准确性，满足高速通信需求。这一特性使得TJA1042在汽车电子等对数据传输速率和可靠性要求极高的领域具有广泛的应用前景。例如，在高级驾驶辅助系统（ADAS）中，需要实时传输大量的传感器数据，TJA1042的高速通信能力可以确保数据的及时准确传输，从而提高系统的响应速度和安全性。

（二）电源适应性

该收发器适用于12V和24V系统，具有广泛的电源适应性。无论是传统的燃油汽车还是新能源汽车，其电气系统电压大多在12V或24V范围内，TJA1042能够稳定工作在这些电压环境下，为不同类型汽车的CAN网络提供可靠的物理层接口。同时，其电源电压范围为4.5V至5.5V，VIO引脚上的电源电压范围为2.8V至5.5V，这种宽范围的电源设计进一步增强了其兼容性和稳定性。

（三）电磁性能

TJA1042具备低电磁辐射（EME）和高电磁抗扰度（EMI）的能力，满足IEC 62228 - 3和SAE J2962 - 2等拟定的EMC标准。在汽车内部，存在着大量的电子设备和电气线路，会产生复杂的电磁环境。低电磁辐射可以减少TJA1042自身对其他设备的干扰，而高电磁抗扰度则能确保其在复杂的电磁环境中正常工作，避免因电磁干扰导致的数据传输错误或通信中断。例如，在汽车发动机舱内，各种传感器和执行器密集分布，电磁干扰较为严重，TJA1042的优良电磁性能可以保证CAN网络在这些恶劣环境下的可靠通信。

（四）接口灵活性

配备VIO引脚的TJA1042型号能够直接与3.3V到5V的微控制器连接。这一特性提高了系统设计的灵活性，使得工程师可以根据实际需求选择不同电压等级的微控制器，而无需额外的电平转换电路，简化了系统设计，降低了成本，并提高了系统的可靠性。例如，在一些对功耗要求较低的汽车电子系统中，可以选择3.3V的微控制器，而TJA1042可以直接与之连接，实现高效的数据传输。

（五）封装选择

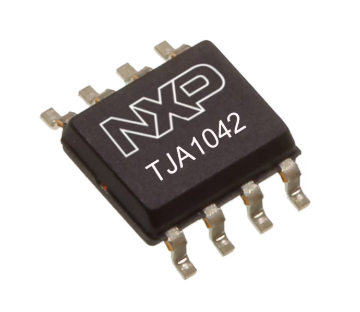

TJA1042提供SO8和无铅HVSON8（3.0mm×3.0mm）封装。其中，HVSON8封装具有更好的自动光学检测（AOI）能力，有助于提高生产过程中的质量控制水平。在汽车电子大规模生产中，AOI检测可以快速准确地发现封装缺陷，确保产品的质量和可靠性。同时，无铅封装符合环保要求，符合现代电子产品的发展趋势。

（六）环保特性

TJA1042是深绿色产品，无卤素且符合有害物质限制（RoHS）规范。在全球对环境保护日益重视的背景下，电子产品的环保要求也越来越高。TJA1042的无卤素和RoHS合规性使其能够满足国内外市场的环保标准，减少对环境的污染，同时也符合企业的社会责任要求。

（七）汽车级认证

该产品通过AEC - Q100认证，这是汽车电子领域的重要认证标准，表明TJA1042在可靠性、耐久性等方面达到了汽车级应用的要求。在汽车行驶过程中，CAN网络需要持续稳定地工作，任何故障都可能导致严重的后果。AEC - Q100认证确保了TJA1042能够在汽车恶劣的工作环境下长期可靠运行，为汽车的安全行驶提供保障。

（八）低功耗与唤醒功能

TJA1042具有极低电流待机模式，并具备主机和总线唤醒功能。在待机模式下，其典型电流消耗仅为10μA，最大值为15μA，大大降低了系统的功耗。这对于汽车电子系统来说非常重要，尤其是在汽车处于停车状态时，降低功耗可以延长电池的使用寿命。同时，通过本地唤醒引脚或远程唤醒（总线活动）功能，可以在需要时快速唤醒TJA1042，使其恢复正常工作状态，实现数据的及时传输。

（九）可预测行为与故障安全

在所有电源条件下，TJA1042的功能行为均可预测，收发器会在电源电压降至断电欠压阈值以下时脱离总线（高欧姆），避免对总线造成不必要的干扰。此外，它还具备发送数据（TXD）显性超时功能和待机模式下总线显性超时功能，防止硬件或软件故障导致总线永久处于主导状态，确保系统的故障安全。例如，当TXD引脚设置为低电平的时间超过设定的超时时间时，发送器将被禁用，总线线路释放到隐性状态，避免总线被长时间占用。

（十）保护特性

TJA1042的总线引脚具有高ESD处理能力（±8kV），能够有效抵御静电放电的影响。在汽车生产、维修和使用过程中，静电放电是一个常见的问题，可能会对电子元件造成损坏。高ESD处理能力可以保护TJA1042免受静电损害，提高产品的可靠性和使用寿命。同时，CAN引脚具有高压稳健性（±58V），可承受较大的电压波动，并且针对汽车应用环境下的瞬态干扰进行了保护，进一步增强了系统的可靠性。此外，它还具备过热保护功能，在过热情况下自动关闭输出，保护芯片免受损坏。

三、引脚功能详解

（一）SO8封装引脚

1. 引脚1（VCC）：电源电压输入引脚，供电电压范围为4.5V至5.5V。为TJA1042的正常工作提供所需的电能，是整个芯片的能量来源。

2. 引脚2（GND）：接地引脚，为芯片提供电气参考地，确保芯片内部的电路能够正常工作。

3. 引脚3（TXD）：发送数据输入引脚，用于将微控制器输出的逻辑电平信号输入到TJA1042。当TXD为低电平时，表示发送显性电平；当TXD为高电平时，表示发送隐性电平。

4. 引脚4（VIO）：输入输出电压引脚，对于有VIO引脚的型号，其电压范围为2.8V至5.5V。该引脚主要用于与微控制器的接口电平匹配，使得TJA1042能够直接与不同电压等级的微控制器连接。

5. 引脚5（RXD）：接收数据输出引脚，用于将TJA1042从CAN总线上接收到的差分信号转换为逻辑电平信号输出到微控制器。微控制器通过读取RXD引脚的电平状态来获取CAN总线上的数据。

6. 引脚6（CANL）：CAN总线低电平引脚，与CAN总线的一条线连接，用于发送和接收差分信号的低电平部分。

7. 引脚7（CANH）：CAN总线高电平引脚，与CAN总线的另一条线连接，用于发送和接收差分信号的高电平部分。

8. 引脚8（STB）：待机模式控制引脚，当STB引脚为低电平时，TJA1042进入正常工作模式；当STB引脚为高电平时，TJA1042进入待机模式，降低功耗。

（二）HVSON8封装引脚

HVSON8封装的引脚功能与SO8封装基本相同，但其在布局和尺寸上有所优化，具有更好的自动光学检测能力。其引脚排列紧凑，适合在空间有限的电路板上安装，同时无铅的设计符合环保要求。

（三）特殊引脚功能

1. SPLIT引脚（部分型号）：TJA1042T版本的SPLIT引脚可与分裂终端网络配合使用，有助于稳定总线上的隐性电压电平。在正常模式下，SPLIT引脚提供0.5VCC的直流输出电压；在待机模式或VCC关闭时，SPLIT引脚处于浮空状态。当不使用时，SPLIT引脚应保持开路。

2. 欠压检测引脚（VCC和VIO）：TJA1042对VCC和VIO引脚进行欠压检测。当VCC下降到设定的欠压阈值以下时，收发器将切换到待机模式，直到VCC恢复正常，STB引脚的逻辑状态将被忽略。当VIO下降到设定的欠压阈值以下时，收发器将关闭并与总线分离（零负载），直到VIO恢复正常。这种欠压检测功能可以保护芯片在电源电压不稳定的情况下不受损坏，同时确保系统的稳定运行。

四、应用领域

（一）汽车电子

1. 车身控制模块（BCM）：车身控制模块负责管理汽车的各种车身电器，如灯光、雨刮、门窗等。TJA1042作为CAN网络的物理层接口，能够实现BCM与其他控制模块之间的高速、可靠通信，确保车身电器的正常控制。例如，当驾驶员操作灯光开关时，BCM通过CAN总线发送控制信号，TJA1042将逻辑电平信号转换为差分信号传输到其他相关模块，实现对灯光的控制。

2. 发动机控制单元（ECU）：发动机控制单元是汽车发动机的核心控制部件，需要实时监测和处理大量的发动机参数，如转速、温度、压力等。TJA1042的高速通信能力可以满足ECU对数据传输速率的要求，确保发动机参数的及时准确传输，从而实现发动机的精确控制。例如，在发动机运行过程中，ECU通过CAN总线获取各个传感器的数据，经过处理后发出控制指令，调整发动机的喷油量、点火时间等参数，提高发动机的性能和燃油经济性。

3. 变速箱控制单元（TCU）：变速箱控制单元负责控制汽车变速箱的换挡操作，需要根据车速、发动机转速等参数来决定最佳的换挡时机。TJA1042为TCU与其他控制模块之间的通信提供了可靠的物理层接口，确保换挡信号的及时准确传输，实现平稳的换挡操作。例如，当驾驶员踩下加速踏板时，TCU通过CAN总线获取相关信息，结合自身的控制策略，发出换挡指令，通过TJA1042将指令传输到变速箱执行机构，完成换挡动作。

4. 高级驾驶辅助系统（ADAS）：高级驾驶辅助系统是汽车安全领域的重要发展方向，包括自适应巡航、车道保持、自动紧急制动等功能。这些功能需要实时获取大量的传感器数据，如摄像头、雷达、激光雷达等，并进行快速处理和决策。TJA1042的高速通信能力可以满足ADAS对数据传输的要求，确保传感器数据能够及时准确地传输到中央处理单元，从而实现各种辅助驾驶功能。例如，在自适应巡航功能中，车辆前方的雷达传感器实时监测与前车的距离和相对速度，通过CAN总线将数据传输到ADAS控制单元，控制单元根据数据调整车辆的行驶速度，保持安全的车距。

（二）其他领域

除了汽车电子领域，TJA1042还可应用于其他需要可靠CAN通信的领域，如工业自动化、航空航天等。在工业自动化领域，CAN总线常用于设备之间的通信和控制，TJA1042的高速、可靠通信能力可以满足工业生产对数据传输的要求，提高生产效率和质量。在航空航天领域，对电子设备的可靠性和稳定性要求极高，TJA1042的汽车级认证和优良性能使其能够满足航空航天应用的特殊需求。

五、设计要点与注意事项

（一）电源设计

在设计TJA1042的电源电路时，需要确保电源电压稳定在规定的范围内（VCC为4.5V至5.5V，VIO为2.8V至5.5V）。可以采用稳压芯片对电源进行稳压处理，避免电源电压波动对芯片性能的影响。同时，要注意电源的去耦设计，在VCC和GND引脚之间靠近芯片的位置并联多个不同容值的电容，以滤除电源中的高频噪声，提高电源的稳定性。

（二）总线终端电阻设计

CAN总线需要合适的终端电阻来实现信号的匹配和反射抑制。通常在CAN总线的两端各连接一个120Ω的终端电阻。在设计电路时，要确保终端电阻的连接正确，并且电阻值准确。同时，要注意终端电阻的功率选择，避免因电阻功率过小而导致发热损坏。

（三）电磁兼容设计

由于TJA1042应用于电磁环境复杂的场合，因此需要进行良好的电磁兼容设计。可以采用屏蔽电缆来连接CAN总线，减少电磁干扰的辐射和耦合。在电路板布局时，要将TJA1042与其他高速数字电路、开关电源等干扰源分开布局，并且尽量缩短CAN总线引脚的走线长度，减少信号的传输延迟和干扰。同时，可以在关键信号线上串联磁珠或并联电容来进一步抑制电磁干扰。

（四）热设计

TJA1042在工作过程中会产生一定的热量，如果热量不能及时散发出去，会导致芯片温度升高，影响其性能和可靠性。因此，需要进行热设计，确保芯片的工作温度在规定的范围内（-40°C至+150°C）。可以采用散热片或增加电路板的铜箔面积来提高散热能力，同时要注意避免芯片周围存在热源，保持良好的通风条件。

（五）软件设计

在软件设计方面，要正确配置TJA1042的工作模式，如正常模式、待机模式等。通过控制STB引脚来实现模式的切换，并且要合理设置TXD显性超时时间和总线显性超时时间，以防止硬件或软件故障导致总线永久处于主导状态。同时，要编写正确的数据发送和接收程序，确保数据的准确传输和处理。

六、总结

TJA1042作为恩智浦半导体的第三代高速CAN收发器，具有众多优良特性和广泛应用前景。其标准兼容性、电源适应性、电磁性能、接口灵活性等方面的优势，使其能够满足汽车电子等对数据传输可靠性和速率要求极高的领域的需求。通过详细了解其引脚功能、应用领域、设计要点和注意事项，工程师可以更好地应用TJA1042进行系统设计，提高产品的性能和可靠性。随着汽车电子和工业自动化等领域的不断发展，TJA1042有望在这些领域发挥更加重要的作用。
