TJA1042高速CAN收发器深度解析

一、产品概述与行业定位

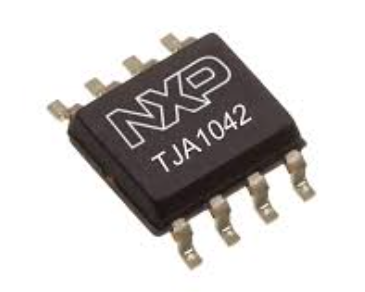

TJA1042是恩智浦半导体（NXP）推出的第三代高速CAN（Controller Area Network）总线收发器，属于TJA104x系列的核心产品。作为汽车电子领域的关键器件，它承担着CAN协议控制器与物理总线之间的双向信号转换任务，是现代汽车网络架构中不可或缺的通信枢纽。该器件通过优化电磁兼容性（EMC）、静电放电（ESD）防护及低功耗设计，成为传统型号（如TJA1040）的升级替代方案，并广泛应用于车身控制、动力总成、高级驾驶辅助系统（ADAS）等场景。

1.1 技术演进与市场地位

自2010年代初期，汽车电子对总线通信的速率、可靠性和功耗提出更高要求，NXP通过三代技术迭代解决了早期产品的局限性：

• 第一代（TJA1040）：基础CAN通信功能，但缺乏低功耗模式和高级保护机制。

• 第二代（TJA1041/TJA1043）：引入待机模式和部分EMC优化，但唤醒功能有限。

• 第三代（TJA1042）：全面升级EMC/ESD性能，支持CAN FD（Flexible Data Rate）协议，集成多种保护电路，成为当前主流选择。

据市场调研机构统计，2024年全球汽车CAN收发器市场中，TJA1042系列占比超过35%，尤其在新能源车型中渗透率突破60%，其技术成熟度与供应链稳定性获得行业广泛认可。

二、核心工作原理与技术架构

2.1 信号转换机制

TJA1042的核心功能是将MCU（微控制器）输出的TTL/CMOS逻辑电平信号转换为符合ISO 11898标准的CAN总线差分信号，同时将总线上的差分信号还原为数字信号供MCU处理。这一过程通过以下关键电路实现：

• 发送驱动器（Driver）：将TXD引脚输入的逻辑电平转换为CANH（高电平）和CANL（低电平）的差分信号，驱动能力达±58V，支持长距离传输。

• 接收比较器（Receiver）：监测CANH与CANL的电压差（正常范围0.9V-5V），将其转换为RXD引脚的逻辑电平输出。

• 斜率控制电路：通过调节信号上升/下降时间（典型值100-500ns/V），抑制高频电磁辐射，满足CISPR 25 Class 5等严苛EMC标准。

2.2 CAN FD协议支持

TJA1042是首批支持CAN FD快速阶段的收发器之一，其数据速率可达5Mbps（传统CAN为1Mbps），通过以下技术实现：

• 动态位时序调整：在仲裁阶段采用1Mbps速率，数据阶段切换至高速模式，兼容传统CAN网络。

• 改进的传播延迟（Propagation Delay）：典型值90ns，确保高速传输时的时序同步。

• 超时检测机制：若TXD持续显性超过2ms，自动复位驱动器以防止总线阻塞。

2.3 低功耗管理模式

针对汽车电子的节能需求，TJA1042提供三种功耗模式：

• 正常模式：静态电流5mA（总线隐性状态），动态电流45mA（显性状态）。

• 待机模式：通过STB引脚拉高进入，电流低至10μA，支持本地（INH/EN引脚）和远程（总线显性信号）唤醒。

• 睡眠模式：部分型号（如TJA1042T/3）支持更深度休眠，电流降至1μA以下，需外部中断唤醒。

三、关键特性与性能参数

3.1 电磁兼容性与可靠性

• ESD防护：CANH/CANL引脚可承受±8kV接触放电（IEC 61000-4-2），总线引脚耐压±58V，抗汽车瞬态干扰（如ISO 7637脉冲）。

• 热保护：结温超过190℃时自动关闭驱动器，防止热损坏。

• 故障安全机制：

• 未上电节点呈现高阻抗，不影响总线通信。

• 总线短路保护（对地、对电源）。

• VCC掉电检测，避免电压波动导致误动作。

3.2 电气特性

3.3 封装与布局

TJA1042提供两种主流封装：

• SOIC-8：传统双列直插封装，引脚间距2.54mm，适合手工焊接与调试。

• HVSON-8：无引脚表面贴装封装（3mm×3mm），热阻仅50K/W，适合高密度PCB设计，通过AEC-Q100认证。

四、引脚功能详解与应用电路

4.1 引脚定义与功能

以HVSON-8封装为例，各引脚功能如下：

4.2 典型应用电路

以汽车车身控制模块（BCM）为例，TJA1042的典型连接方式如下：

1. 电源设计：VCC与VIO分别通过LDO稳压器供电，确保电压稳定性；GND与MCU地通过磁珠隔离高频噪声。

2. 总线接口：CANH与CANL之间并联120Ω终端电阻，并增加共模电感（如Würth Elektronik 744222121）抑制共模干扰。

3. 保护电路：在CANH/CANL引脚外接TVS二极管（如SM712），钳位电压至±36V，防止静电和浪涌损坏。

4. SPLIT引脚（可选）：部分型号（如TJA1042T）提供SPLIT引脚，输出0.5VCC电压用于稳定总线隐性电平，减少辐射发射。

五、主要应用场景与产品案例

5.1 汽车电子领域

• 动力总成控制：在发动机控制单元（ECU）中，TJA142实现喷油、点火等信号的实时传输，支持CAN FD协议以满足高带宽需求。

• 车身网络：用于车门、车窗、座椅等模块的集中控制，通过低功耗待机模式降低整车静态电流。

• ADAS系统：在摄像头、雷达与域控制器之间传输高分辨率传感器数据，其低延迟特性确保系统响应速度。

• 新能源车型：在电池管理系统（BMS）中监测电芯电压与温度，支持ISO 11898-5标准的高压隔离通信。

5.2 工业自动化领域

• 工厂控制系统：连接PLC、传感器与执行器，实现设备间的实时数据交换，其-40℃至+150℃工作温度范围适应恶劣工业环境。

• 机器人协作：在多轴机器人关节控制器中，TJA1042确保运动指令的同步传输，减少通信延迟导致的轨迹误差。

5.3 其他领域

• 医疗设备：用于手术机器人、影像设备的内部通信，其高可靠性满足医疗级安全标准。

• 航空航天：在无人机飞控系统中传输姿态、导航数据，其抗辐射设计适应高空电磁环境。

六、替代型号分析与选型指南

6.1 直接替代型号

• TJA1040：早期型号，缺乏低功耗模式和CAN FD支持，适用于低成本传统CAN网络。

• TJA1043：TJA1042的增强版，优化了唤醒时序和EMC性能，但价格较高。

• TJA1044：支持选择性唤醒（Partial Networking），适用于需要部分节点休眠的复杂网络。

6.2 跨品牌替代方案

• SIT1042（SIT Electronics）：国产兼容型号，支持5Mbps CAN FD，价格较TJA1042低30%，适用于成本敏感型项目。

• MC33972（NXP）：集成多路开关的CAN收发器，适用于需要信号路由的复杂系统。

• L9613（STMicroelectronics）：支持LIN/CAN双协议，适用于混合总线架构。

6.3 选型关键因素

1. 协议兼容性：确认是否需要CAN FD支持，传统CAN网络可选用TJA1040以降低成本。

2. 功耗需求：电池供电设备优先选择TJA1042（待机电流10μA）或TJA1044（部分网络唤醒）。

3. 封装尺寸：高密度PCB设计推荐HVSON-8封装，手工焊接场景可选SOIC-8。

4. 认证要求：汽车项目需确认AEC-Q100认证，工业设备可放宽至IEC 60730标准。

七、技术发展趋势与未来展望

随着汽车电子向智能化、电动化演进，TJA1042系列面临以下升级方向：

1. 更高数据速率：第四代产品（如TJA1462）已支持10Mbps CAN XL协议，满足自动驾驶传感器融合需求。

2. 集成化设计：将CAN收发器与MCU、电源管理芯片集成，减少PCB面积（如NXP S32K3系列）。

3. 功能安全：通过ISO 26262 ASIL-D认证，支持安全关键应用（如线控转向）。

4. 新材料应用：采用硅碳化物（SiC）工艺提升高温稳定性，适应800V高压平台。

八、总结

TJA1042作为第三代高速CAN收发器的代表，凭借其高可靠性、低功耗和强抗干扰能力，已成为汽车电子与工业自动化的标准选择。通过深入理解其工作原理、引脚功能及应用场景，工程师可优化系统设计，平衡性能与成本。随着CAN协议的持续演进，TJA1042系列将继续在智能交通、工业物联网等领域发挥关键作用，推动通信技术的边界拓展。
