CD4013B双D触发器的特性详解

一、引言

CD4013B是一款广泛应用于数字电路领域的双D触发器集成电路，它凭借独特的结构和优异的性能，在移位寄存器、计数器、状态机等多种数字系统中发挥着关键作用。本文将深入剖析CD4013B双D触发器的各项特性，包括基本结构、电气特性、功能特性、封装形式以及应用领域等方面，为电子工程师和相关从业者提供全面且深入的技术参考。

二、基本结构与引脚功能

CD4013B由两个相同的、相互独立的数据型触发器构成，每个触发器都具备独立的数据输入端（D）、置位端（SD）、复位端（RD）、时钟输入端（CP）以及输出端（Q）和反相输出端（Q非）。这种双触发器的结构使得CD4013B能够同时处理两路独立的数字信号，大大提高了电路的集成度和灵活性。

具体引脚功能如下：

1. 1号D触发器引脚

• 1脚（1Q）：1号D触发器的输出端，输出与D输入端在时钟上升沿时相同的逻辑电平。

• 2脚（1Q非）：1号D触发器的反相输出端，输出与1Q端相反的逻辑电平。

• 3脚（1CP）：1号D触发器的时钟信号输入端，上升沿有效。当该引脚出现上升沿跳变时，触发器根据D输入端的电平状态更新输出。

• 4脚（1RD）：1号D触发器的复位端，高电平有效。当该引脚为高电平时，无论时钟信号和D输入端的状态如何，1Q输出端都将被强制置为低电平，1Q非输出端置为高电平。

• 5脚（1D）：1号D触发器的数据输入端，用于输入要存储和传输的数字信号。在时钟上升沿到来时，该引脚的逻辑电平将被传输到1Q输出端。

• 6脚（1SD）：1号D触发器的置位端，高电平有效。当该引脚为高电平时，无论时钟信号和D输入端的状态如何，1Q输出端都将被强制置为高电平，1Q非输出端置为低电平。

• 7脚（VSS）：电源负极或地，为电路提供参考零电位。

2. 2号D触发器引脚

• 8脚（2SD）：2号D触发器的置位端，高电平有效。功能与1号D触发器的1SD端相同。

• 9脚（2D）：2号D触发器的数据输入端，用于输入要存储和传输的数字信号。

• 10脚（2RD）：2号D触发器的复位端，高电平有效。功能与1号D触发器的1RD端相同。

• 11脚（2CP）：2号D触发器的时钟信号输入端，上升沿有效。功能与1号D触发器的1CP端相同。

• 12脚（2Q非）：2号D触发器的反相输出端，输出与2Q端相反的逻辑电平。

• 13脚（2Q）：2号D触发器的输出端，输出与D输入端在时钟上升沿时相同的逻辑电平。

• 14脚（VDD）：电源正极，为电路提供工作电压，其电压范围通常为3.0V至15V。

三、电气特性

（一）电源电压范围

CD4013B具有宽电源电压范围，典型工作电压为3.0V至15V。这种宽电压范围使得它能够适应不同的电源环境，既可以应用于低功耗的便携式设备，如电子手表、计算器等，也可以应用于工业控制、汽车电子等对电源稳定性要求较高的领域。在不同的电源电压下，CD4013B的各项电气参数会有一定的变化，但都能在规定的范围内正常工作。

（二）输入输出特性

1. 输入电流：在18V电源电压和25℃温度条件下，CD4013B的最大输入电流仅为100nA。这意味着它在输入端几乎不消耗电流，对前级电路的负载影响极小，有利于提高整个电路的稳定性和可靠性。

2. 输出特性：CD4013B具有标准化的对称输出特性，能够提供稳定的输出电平。在不同的电源电压下，其输出高电平（VOH）和输出低电平（VOL）都有明确的规定。例如，当VDD = 5V时，输出高电平最小值为4.95V，输出低电平最大值为0.05V；当VDD = 10V时，输出高电平最小值为9.95V，输出低电平最大值为0.05V；当VDD = 15V时，输出高电平最小值为14.95V，输出低电平最大值为0.05V。这种对称的输出特性使得CD4013B能够与其他数字电路良好地兼容，确保信号的准确传输。

3. 噪声裕度：噪声裕度是衡量集成电路抗干扰能力的重要指标。CD4013B在整个封装温度范围内具有较高的噪声裕度，当VDD = 5V时，噪声裕度为1V；当VDD = 10V时，噪声裕度为2V；当VDD = 15V时，噪声裕度为2.5V。较高的噪声裕度意味着CD4013B能够在存在一定噪声干扰的环境中正常工作，减少了误动作的可能性，提高了电路的可靠性。

（三）工作频率

CD4013B具有中速操作特性，在10V电源电压下，其典型时钟切换速率为16MHz。这意味着它能够处理较高频率的数字信号，满足一些对实时性要求较高的应用场景，如数据通信、信号处理等。然而，其最高工作频率会受到多种因素的影响，如电源电压、负载电容、温度等。在实际应用中，需要根据具体的工作条件合理选择工作频率，以确保电路的稳定性和可靠性。

四、功能特性

（一）数据存储与传输功能

CD4013B的核心功能是数据存储和传输。在时钟脉冲的上升沿到来时，加在D输入端的逻辑电平将被传输到Q输出端，实现数据的存储和更新。这种数据存储和传输功能是数字电路中最基本的功能之一，广泛应用于各种数字系统中。例如，在移位寄存器中，CD4013B可以将输入的数据依次存储在各个触发器中，并通过时钟信号的控制实现数据的逐位移动；在数据缓冲器中，它可以暂时存储输入的数据，并在适当的时机将数据输出到后续电路。

（二）异步置位和复位功能

CD4013B具有异步置位（SD）和复位（RD）功能，且置位和复位操作与时钟信号无关。当置位端（SD）为高电平时，无论时钟信号和D输入端的状态如何，Q输出端都将被强制置为高电平，Q非输出端置为低电平；当复位端（RD）为高电平时，无论时钟信号和D输入端的状态如何，Q输出端都将被强制置为低电平，Q非输出端置为高电平。这种异步置位和复位功能使得CD4013B能够在需要时快速地将输出状态设置为特定的值，常用于电路的初始化、状态复位等场合。

（三）分频功能

通过将多个CD4013B触发器级联，并合理连接反馈线路，可以实现各种分频功能。例如，将两个CD4013B触发器级联，并将第二个触发器的Q非输出端反馈到第一个触发器的D输入端，同时将第一个触发器的Q输出端作为分频输出，就可以实现4分频功能。利用类似的方法，还可以实现N/2分频（N为奇数）等更复杂的分频功能。分频功能在数字电路中有着广泛的应用，如频率合成、时钟信号生成等。

（四）触发器功能

CD4013B可以作为基本的触发器使用，用于存储一个二进制位的信息。通过控制置位端和复位端，可以将其设置为特定的状态，并通过时钟信号的控制实现状态的保持和更新。触发器是数字电路中的基本存储单元，广泛应用于状态机、计数器、寄存器等数字系统中。

五、封装形式

CD4013B提供了多种封装形式，以满足不同应用场景的需求。常见的封装形式包括：

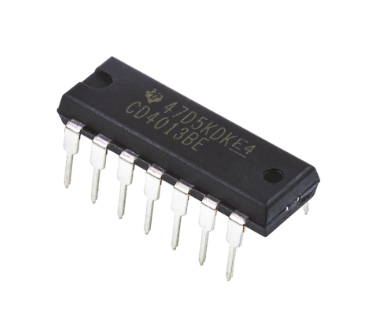

1. 14引脚双列直插塑料封装（DIP14）：这种封装形式具有引脚间距大、易于焊接和插拔等优点，适用于手工焊接和原型制作。在早期的电子设备中应用广泛，但由于体积较大，逐渐被表面贴装封装所取代。

2. 14引脚小外形封装（SOIC、SOP14）：SOIC和SOP14封装是一种表面贴装封装形式，具有体积小、重量轻、引脚间距小等优点，适用于自动化贴片生产。它能够提高电路板的集成度，减少占用空间，广泛应用于各种便携式电子设备和消费电子产品中。

3. 14引脚薄收缩小外形封装（TSSOP14）：TSSOP14封装是在SOIC封装的基础上进一步缩小体积的一种封装形式，具有更小的引脚间距和更薄的封装厚度。它能够进一步提高电路板的集成度，适用于对空间要求极高的应用场景，如手机、平板电脑等。

六、应用领域

（一）汽车电子

在汽车电子领域，CD4013B广泛应用于车身电子设备和照明系统、发动机控制系统、仪表盘显示等。例如，在车身电子设备和照明系统中，CD4013B可以用于控制车灯的闪烁、车门的锁定和解锁等功能；在发动机控制系统中，它可以用于存储和处理发动机的传感器信号，实现对发动机的精确控制；在仪表盘显示中，它可以用于驱动各种指示灯和数码管，显示车辆的各种信息。

（二）数据终端

在数据终端设备中，CD4013B可以用于数据存储、数据传输和信号处理等。例如，在计算机键盘和鼠标中，它可以用于存储按键和鼠标移动的信息，并将这些信息传输到计算机主机；在打印机和扫描仪中，它可以用于控制打印头和扫描头的运动，实现数据的打印和扫描功能。

（三）仪表仪器

在仪表仪器领域，CD4013B常用于各种数字仪表和测试设备中，如数字万用表、频率计、信号发生器等。它可以用于存储和处理测量数据，实现数据的显示和传输，提高仪表仪器的精度和可靠性。

（四）医用电子

在医用电子设备中，CD4013B可以用于生命体征监测设备、医疗影像设备等。例如，在心电图机中，它可以用于存储和处理心电图信号，实现对心脏功能的监测；在超声波诊断仪中，它可以用于控制超声波的发射和接收，实现对人体内部器官的成像。

（五）工业电子

在工业电子领域，CD4013B广泛应用于自动化生产线、机器人控制、电力输送等。例如，在自动化生产线中，它可以用于控制生产设备的运行顺序和动作时间，实现生产过程的自动化；在机器人控制中，它可以用于存储和处理机器人的传感器信号和运动指令，实现对机器人的精确控制；在电力输送中，它可以用于监测电网的电压和电流等参数，实现对电网的稳定控制。

（六）远程计量

在远程计量系统中，CD4013B可以用于数据采集和传输。例如，在智能电表、水表、气表等远程计量设备中，它可以用于存储用户的用电、用水、用气等数据，并将这些数据通过通信模块传输到远程服务器，实现对用户用量的远程监测和管理。

（七）计算机领域

在计算机领域，CD4013B可以用于计算机的内部存储器和寄存器等。虽然随着计算机技术的发展，大规模集成电路和微处理器的应用越来越广泛，但在一些特定的应用场景中，CD4013B仍然具有一定的应用价值，如用于实现一些简单的逻辑控制和数据存储功能。

七、采购元器件上拍明芯城

拍明芯城作为专业的电子元器件采购平台，为用户提供全面的采购信息服务。在拍明芯城上，用户可以轻松查询CD4013B的型号、品牌、价格参考、国产替代方案、供应商厂家、封装形式、规格参数以及数据手册等详细信息。平台还提供PDF数据手册中文资料和引脚图及功能介绍，帮助用户更好地了解和选择合适的元器件。无论是小批量采购还是大规模订货，拍明芯城都能满足用户的需求，并提供优质的售后服务，是电子工程师和采购人员的理想选择。

八、结论

CD4013B双D触发器以其独特的结构、优异的电气特性、丰富的功能特性和多种封装形式，在数字电路领域得到了广泛的应用。它不仅能够满足不同应用场景的需求，还能够提高电路的集成度、可靠性和稳定性。随着电子技术的不断发展，CD4013B双D触发器将在更多的领域发挥重要作用，为推动电子行业的发展做出贡献。
