74LS74双D触发器功能测试深度解析

一、74LS74双D触发器基础认知

1.1 器件概述与核心特性

74LS74是一款经典的TTL逻辑集成电路，属于双D型正边沿触发器，每个芯片内部集成两个独立的D触发器模块。其核心特性包括：

• 正边沿触发机制：仅在时钟信号（CP）的上升沿时刻对输入数据（D）进行采样并锁存，确保数据传输的同步性。

• 异步控制功能：配备预置端（SD，低电平有效）和清零端（RD，低电平有效），可强制输出端（Q）为高电平或低电平，无需依赖时钟信号。

• 互补输出设计：每个触发器模块提供Q（正常输出）和Q’（反相输出）两个端口，满足不同逻辑需求。

• 宽工作电压范围：典型供电电压为5V，允许输入电压范围为0V至5.5V，适应多种电路环境。

1.2 内部结构与工作原理

74LS74的内部逻辑由6个与非门构成，其核心结构可分解为：

• 基本RS触发器：由G1和G2两个与非门组成，接收预置端（SD）和清零端（RD）的输入信号，直接控制输出状态。

• 数据传输路径：当CP=0时，G3和G4与非门封锁输入信号，触发器保持原有状态；当CP由0跳变至1时，G3和G4打开，数据从D端通过G5和G6传输至基本RS触发器，实现状态更新。

• 反馈维持机制：通过Q3至G5、Q4至G6的反馈线，确保触发器在CP=1期间维持状态稳定，防止数据抖动。

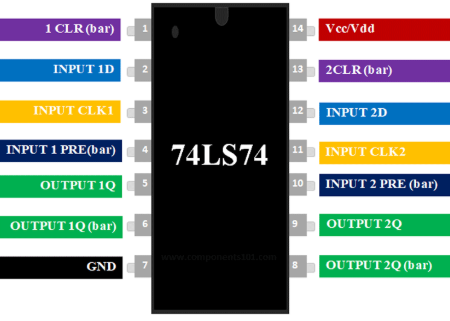

1.3 引脚功能与封装形式

74LS74采用14引脚双列直插式封装（DIP-14），各引脚功能如下：

二、74LS74功能测试方法与实验设计

2.1 基础功能验证实验

2.1.1 数据锁存与传输测试

实验目的：验证74LS74在时钟上升沿对输入数据的锁存功能。
实验步骤：

1. 搭建测试电路：将74LS74的SD和RD端接高电平（无效状态），D端接入可调逻辑电平源，CP端接入方波信号发生器。

2. 输入信号配置：设置D端为高电平（5V）和低电平（0V）两种状态，分别观察Q端输出。

3. 时钟信号调整：改变方波频率（1Hz至10kHz），观察输出稳定性。

预期结果：

• 当CP上升沿到来时，Q端输出与D端状态一致。

• 在CP高电平期间，改变D端电平不影响Q端输出。

• 时钟频率变化不影响数据锁存精度（在器件工作范围内）。

2.1.2 异步控制功能测试

实验目的：验证预置端（SD）和清零端（RD）的异步控制功能。
实验步骤：

1. 初始状态设置：将D端接高电平，CP端接低电平（无效状态）。

2. 预置操作：将SD端接低电平（有效），观察Q端输出是否变为高电平。

3. 清零操作：将RD端接低电平（有效），观察Q端输出是否变为低电平。

4. 混合测试：同时将SD和RD接低电平，观察输出状态（非稳定状态，需避免）。

预期结果：

• SD有效时，Q端强制为高电平，与D和CP状态无关。

• RD有效时，Q端强制为低电平，与D和CP状态无关。

• SD和RD同时有效时，输出状态不确定（实际应用中需避免此情况）。

2.2 高级应用功能测试

2.2.1 四分频电路实现

实验目的：利用74LS74构建四分频电路，验证其分频功能。
实验原理：通过级联两个D触发器，将输入时钟信号分频为原频率的1/4。
实验步骤：

1. 电路连接：将第一个触发器的Q端连接至第二个触发器的CP端，输入时钟信号接至第一个触发器的CP端。

2. 初始状态设置：将两个触发器的SD和RD端接高电平（无效状态），D端接高电平。

3. 信号观测：用示波器同时观测输入时钟信号和第二个触发器的Q端输出信号。

预期结果：

• 输出信号频率为输入信号频率的1/4。

• 输出信号占空比为50%（理想情况下）。

• 波形边缘无毛刺，稳定性良好。

2.2.2 鉴相器电路设计

实验目的：利用74LS74与74LS00（四2输入与非门）构建鉴相器，比较两路方波信号的相位差。
实验原理：通过D触发器对两路信号进行采样，输出端产生与相位差相关的脉冲信号。
实验步骤：

1. 电路连接：将两路方波信号分别接至两个D触发器的CP端，D端接高电平，Q端输出接至74LS00进行逻辑运算。

2. 相位差调整：通过信号发生器改变两路信号的相位差（0°至360°）。

3. 输出观测：用示波器观测鉴相器输出信号的脉冲宽度与相位差的关系。

预期结果：

• 输出脉冲宽度与两路信号的相位差成正比。

• 当相位差为0°时，输出无脉冲；当相位差为180°时，输出脉冲宽度最大。

• 输出信号频率与输入信号频率相同。

三、74LS74应用场景与典型案例分析

3.1 数字系统中的寄存器设计

应用场景：在微处理器或数字信号处理器（DSP）中，74LS74可用于构建数据寄存器，实现数据的临时存储与传输。
设计要点：

• 级联多个74LS74触发器，构成8位、16位或更高位宽的寄存器。

• 通过时钟信号同步数据写入，确保所有位同时更新。

• 利用异步控制端实现寄存器的预置或清零操作。

案例分析：某8位数据寄存器设计

• 使用4片74LS74级联，每片负责2位数据存储。

• 时钟信号统一接入所有触发器的CP端，实现同步写入。

• SD和RD端通过逻辑门电路控制，实现批量预置或清零功能。

3.2 频率合成与信号处理

应用场景：在频率合成器或信号处理电路中，74LS74可用于分频、计数或波形整形。
设计要点：

• 级联多个触发器实现高频信号的分频处理。

• 结合反馈逻辑实现计数器功能，计数范围由触发器数量决定。

• 通过输出端接滤波器或比较器，实现波形整形或信号调理。

案例分析：某频率合成器设计

• 使用3片74LS74级联，实现8分频功能。

• 输入信号为1MHz方波，输出信号为125kHz方波。

• 输出端接RC滤波器，将方波转换为三角波或正弦波。

3.3 通信系统中的时钟恢复

应用场景：在异步通信系统中，74LS74可用于从数据流中提取时钟信号，实现时钟恢复。
设计要点：

• 利用D触发器的边沿触发特性，对数据信号进行采样。

• 通过反馈逻辑调整采样时刻，确保时钟信号与数据同步。

• 结合锁相环（PLL）电路，提高时钟恢复的精度与稳定性。

案例分析：某UART通信接口设计

• 使用74LS74对接收到的串行数据进行采样，提取时钟信号。

• 采样时钟频率为数据速率的16倍，通过分频电路得到与数据同步的时钟信号。

• 时钟信号用于驱动后续的移位寄存器，实现数据的串并转换。

四、74LS74测试中的常见问题与解决方案

4.1 时钟信号干扰问题

问题描述：在高频信号测试中，时钟信号可能受到电磁干扰（EMI）或电源噪声的影响，导致触发器误动作。
解决方案：

• 在时钟信号线上增加滤波电容（0.1μF至10μF），抑制高频噪声。

• 使用屏蔽线传输时钟信号，减少电磁干扰。

• 优化电源设计，确保电源电压稳定，减少纹波。

4.2 数据建立时间与保持时间违规

问题描述：当D端数据在时钟上升沿附近变化时，可能违反建立时间（Ts）或保持时间（Th）要求，导致数据锁存错误。
解决方案：

• 确保D端数据在时钟上升沿前至少Ts时间内保持稳定（Ts通常为20ns至50ns）。

• 确保D端数据在时钟上升沿后至少Th时间内保持稳定（Th通常为5ns至20ns）。

• 通过调整电路布局或增加缓冲器，延长数据稳定时间。

4.3 异步控制端竞争冒险

问题描述：当SD和RD端同时接近有效电平时，可能因信号延迟差异导致输出状态不确定，产生竞争冒险现象。
解决方案：

• 避免SD和RD端同时接近有效电平，确保两者电平差异足够大。

• 在SD和RD端增加施密特触发器，提高信号抗干扰能力。

• 通过逻辑设计确保SD和RD端不会同时有效（如互锁电路）。

五、74LS74的替代选型与性能对比

5.1 CMOS系列替代方案

替代型号：74HC74、74HCT74、CD4013
性能对比：

选型建议：

• 对功耗敏感的应用（如电池供电设备）优先选择74HC74或CD4013。

• 对速度要求较高的应用（如高频信号处理）优先选择74LS74或74HC74。

• 对工作电压范围要求较宽的应用（如工业控制）优先选择CD4013。

5.2 高速系列替代方案

替代型号：74F74、74ALS74、74AC74
性能对比：

选型建议：

• 对速度要求极高的应用（如光纤通信、高速ADC）优先选择74AC74。

• 对成本敏感且速度要求较高的应用（如消费电子）优先选择74F74。

• 对功耗和速度均有较高要求的应用（如服务器、数据中心）优先选择74AC74。

六、总结与展望

74LS74双D触发器作为TTL逻辑电路的经典器件，凭借其稳定的性能、丰富的功能和广泛的应用场景，在数字电路设计中占据重要地位。通过对其基础功能、测试方法、应用案例、常见问题及替代选型的深入分析，可全面掌握其设计要点与优化策略。未来，随着CMOS工艺的不断发展，低功耗、高速率的替代器件将逐步取代传统TTL器件，但74LS74的设计理念与测试方法仍具有重要参考价值。
