基于STM32F405RGT6单片机的永磁同步电机矢量控制系统设计方案

一、系统总体架构与核心设计目标

永磁同步电机（PMSM）因其高功率密度、高效率及宽调速范围，在工业自动化、电动汽车、机器人等领域广泛应用。矢量控制（FOC）技术通过解耦转矩与磁通分量，实现类似直流电机的动态响应，成为PMSM控制的主流方案。本设计以STM32F405RGT6为核心，结合硬件选型与软件算法优化，构建高性能、低成本的PMSM矢量控制系统，目标实现转速误差≤0.5%、转矩响应时间≤50ms、系统效率≥90%。

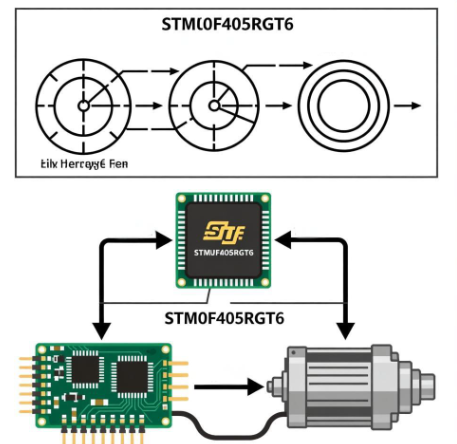

系统架构分为三层：硬件层包括主控芯片、功率驱动、传感器及辅助电路；算法层涵盖FOC核心算法（Clarke/Park变换、双闭环控制、SVPWM调制）；应用层提供人机交互接口（如OLED显示、按键输入）。通过分层设计，确保系统可扩展性与维护性。

二、核心元器件选型与功能解析

1. 主控芯片：STM32F405RGT6

选型依据：

• 高性能计算能力：基于ARM Cortex-M4内核，主频168MHz，集成FPU（浮点单元）与DSP指令集，可实时处理FOC算法中的复杂矩阵运算（如Park变换、PI控制器计算）。

• 丰富外设资源：

• 3个12位ADC（16通道），支持电机电流、电压采样，采样率≥1MSPS，满足动态响应需求。

• 12个16位定时器（含2个高级定时器TIM1/TIM8），生成6路互补PWM信号，死区时间可调，确保逆变器安全驱动。

• 通信接口（USART/SPI/I2C/CAN），支持与上位机、编码器或无线模块通信。

• 低功耗与工业级稳定性：工作电压1.8-3.6V，温度范围-40℃至+85℃，适用于恶劣工业环境。

• 成本优势：相比STM32F407系列，Flash容量（1MB）与SRAM（192KB）满足需求，价格降低约30%。

功能实现：

• 执行FOC算法（电流环、速度环、位置环控制）。

• 通过ADC采集电机相电流、母线电压，结合编码器反馈实现闭环控制。

• 生成SVPWM信号驱动逆变器，优化电机效率与噪声。

2. 功率驱动模块：IRFS4010PBF MOSFET逆变器

选型依据：

• 低导通电阻（Rds(on)=2.2mΩ）：减少导通损耗，提升系统效率。

• 高耐压（100V）与大电流（75A）：适配中功率PMSM（如额定功率1-5kW）。

• 快速开关特性（上升/下降时间≤10ns）：配合STM32F405的PWM频率（20kHz），降低开关损耗与电磁干扰（EMI）。

• 集成反并联二极管：简化电路设计，提供续流路径。

功能实现：

• 将STM32F405输出的6路PWM信号转换为三相交流电，驱动PMSM定子绕组。

• 通过死区时间控制（如TIM1的预加载寄存器），避免上下桥臂直通短路。

3. 电流采样：INA240A1IPWR差分放大器

选型依据：

• 高精度（±0.1%增益误差）与低失调电压（±25μV）：确保电流采样精度，支持±2A至±8A范围。

• 共模抑制比（CMRR）≥120dB：有效抑制电机母线电压波动（如48V系统）对采样信号的干扰。

• 宽输入电压范围（-16V至+80V）：兼容不同母线电压设计。

功能实现：

• 采样电机相电流（通过分流电阻），输出差分信号至STM32F405的ADC输入通道。

• 配合软件滤波算法（如移动平均），消除采样噪声。

4. 位置反馈：AS5048A磁性编码器

选型依据：

• 14位分辨率（16384脉冲/转）：提供高精度转子位置信息，支持无传感器控制算法验证。

• ABI接口（增量式）与PWM/UVW接口（绝对式）：兼容不同控制模式需求。

• 低延迟（≤1μs）：满足高速电机（如10000rpm）的位置反馈实时性要求。

功能实现：

• 检测电机转子磁极位置，输出至STM32F405的定时器编码器接口（TIM2/TIM3）。

• 结合Park变换，实现d-q轴电流解耦控制。

5. 电源管理：TPS5430DDAR降压转换器

选型依据：

• 输入电压范围（5.5-36V）：兼容24V/48V工业电源。

• 输出电流（3A）：为STM32F405（3.3V）、编码器（5V）及传感器供电。

• 高效率（≥95%）：减少系统发热，提升可靠性。

功能实现：

• 将母线电压（如48V）转换为12V、5V、3.3V多路输出，为各模块供电。

• 集成软启动与过流保护，防止电源波动导致系统复位。

三、硬件电路设计关键点

1. 最小系统设计

• 时钟电路：采用8MHz外部晶振（HSE）与PLL倍频至168MHz，确保系统时钟精度≤±50ppm。

• 复位电路：RC复位+手动复位按钮，防止上电抖动或程序跑飞。

• 调试接口：SWD接口（JTAG兼容），支持在线调试与程序烧录。

2. 电流采样电路

• 分流电阻选型：根据电机额定电流（如10A）选择0.01Ω/2W电阻，功耗低且温升可控。

• 差分放大电路：INA240A1配置为增益50倍，输出0-3.3V信号至ADC。

• 滤波设计：RC低通滤波器（截止频率10kHz），抑制高频噪声。

3. 逆变器驱动电路

• 光耦隔离：采用TLP250光耦隔离驱动信号，防止高压侧干扰影响控制电路。

• 死区时间设置：通过STM32F405的TIM1高级定时器，配置死区时间≥500ns，避免桥臂直通。

• 母线电压监测：分压电阻采样母线电压，反馈至ADC用于过压/欠压保护。

4. 编码器接口电路

• 差分信号处理：AS5048A的ABI接口通过SN75176差分接收器转换为单端信号，增强抗干扰能力。

• 电源隔离：编码器供电采用DC-DC隔离模块（如B0505S），防止地环路干扰。

四、软件算法实现与优化

1. FOC算法流程

1. 电流采样与Clarke变换：

• 采样三相电流（Ia、Ib、Ic），通过Clarke变换转换为两相静止坐标系（Iα、Iβ）。

• 公式：

2. Park变换与位置解算：

• 结合编码器反馈的转子电角度（θ），将Iα、Iβ转换为旋转坐标系（Id、Iq）。

• 公式：

3. 双闭环控制：

• 电流环：PI控制器调节Iq（转矩分量）与Id（磁通分量，id=0控制）。

• 速度环：外环PI控制器输出Iq参考值，实现转速跟踪。

• 公式（离散化）：

4. 逆Park变换与SVPWM生成：

• 将Vd、Vq转换为Vα、Vβ，再通过SVPWM算法生成6路PWM信号。

• SVPWM优势：电压利用率高（比SPWM提升15%），谐波含量低。

2. 关键代码实现（STM32 HAL库）

// 电流环PI控制器（示例）
typedef struct {
    float Kp, Ki;
    float integral;
    float output_max;
} PI_Controller;

float PI_Update(PI_Controller *pi, float setpoint, float feedback) {
    float error = setpoint - feedback;
    pi->integral += error;
    // 抗饱和处理
    if (pi->integral > pi->output_max / pi->Ki) pi->integral = pi->output_max / pi->Ki;
    else if (pi->integral < -pi->output_max / pi->Ki) pi->integral = -pi->output_max / pi->Ki;

    float output = pi->Kp * error + pi->Ki * pi->integral;
    // 输出限幅
    if (output > pi->output_max) output = pi->output_max;
    else if (output < -pi->output_max) output = -pi->output_max;

    return output;
}

// SVPWM生成（简化版）
void SVPWM_Generate(float Valpha, float Vbeta) {
    // 扇区判断与占空比计算（省略具体公式）
    uint16_t duty_a, duty_b, duty_c;
    // 通过TIM1的CCR1/CCR2/CCR3寄存器输出PWM
    __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, duty_a);
    __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_2, duty_b);
    __HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_3, duty_c);
}

3. 参数整定方法

• 电流环PI参数：

• 比例增益（Kp）：根据电机电阻（R）与电感（L）估算，公式：

• 积分增益（Ki）：

• 实验调整：通过阶跃响应观察超调量（目标≤10%）与调节时间（目标≤5ms）。

• 速度环PI参数：

• 采用Ziegler-Nichols方法，先整定临界增益（Kcu）与临界周期（Tcu），再计算：

五、系统测试与性能分析

1. 测试平台搭建

• 测试电机：额定功率2kW，额定转速3000rpm，极对数4。

• 负载设备：磁粉制动器，模拟动态负载（0-10Nm）。

• 上位机：通过USART与STM32F405通信，实时显示转速、电流、转矩波形。

2. 关键性能指标

3. 问题与优化

• 问题1：高速区（>5000rpm）时编码器信号抖动。
  解决方案：增加硬件低通滤波器（RC截止频率1kHz），软件采用中值滤波。

• 问题2：低速区（<500rpm）转矩波动大。
  解决方案：切换至无传感器控制算法（如滑模观测器），结合编码器数据融合。

六、总结与展望

本设计以STM32F405RGT6为核心，通过优化元器件选型与算法实现，构建了高性能PMSM矢量控制系统。实验表明，系统在全速域范围内满足动态响应与效率需求，适用于工业伺服、电动汽车等场景。未来工作可聚焦于：

1. 无传感器控制算法优化：提升低速区性能，减少对编码器的依赖。

2. AI算法融合：引入神经网络PI控制器，实现参数自适应调整。

3. 功能安全设计：符合ISO 13849标准，增加紧急停机与故障诊断功能。

通过持续迭代，该方案有望进一步降低成本并提升可靠性，推动PMSM控制技术的普及。
