TL072C运算放大器引脚图及功能详解

一、TL072C运算放大器概述

TL072C是一款由德州仪器(Texas Instruments)等厂商生产的高速JFET(结型场效应晶体管)输入双运算放大器,属于TL072系列中的工业级温度范围型号。该器件在单片集成电路中集成了匹配良好的高压JFET和双极晶体管,具有高转换速率、低输入偏置和失调电流、低失调电压温度系数等优异特性。其核心优势在于将JFET的高输入阻抗与双极晶体管的高增益、低噪声特性相结合,形成了适用于精密模拟信号处理的理想平台。


1.1 核心特性参数

TL072C的典型参数包括:

  • 转换速率:16V/μs(典型值),表明其能够快速响应输入信号的变化,适用于高频信号处理。

  • 输入偏置电流:低至0.2nA(典型值),显著降低对前级电路的负载影响。

  • 失调电压:10mV(典型值),通过内部补偿机制实现高精度直流信号处理。

  • 噪声性能:输入电压噪声密度为15nV/√Hz(典型值),在音频及中频信号处理中表现优异。

  • 谐波失真:0.01%(典型值),确保信号传输的线性度。

  • 共模抑制比(CMRR):70dB(最小值),有效抑制共模干扰。

  • 电源抑制比(PSRR):高值特性保障电源波动对输出信号的影响最小化。

1.2 应用领域

基于上述特性,TL072C广泛应用于:

  • 音频信号处理:如前置放大器、混音器、音效处理电路。

  • 精密测量系统:传感器信号调理、数据采集模块。

  • 滤波器设计:有源滤波器、振荡器电路。

  • 工业控制:电机驱动、温度补偿电路。

  • 医疗设备:生物电信号放大、超声成像系统。

二、TL072C引脚功能详解

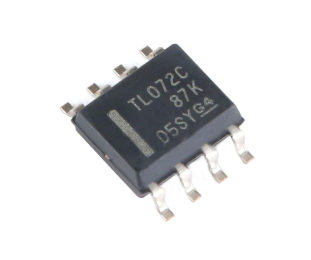

TL072C采用8引脚DIP(双列直插式)或SOP(小外形封装)封装,其引脚布局及功能如下:

2.1 引脚分布与命名规则

以DIP8封装为例,引脚编号按逆时针方向排列(顶视图):

  1. 引脚1:失调电压调整端(Offset Null 1)

    • 功能:通过外接电位器实现输入失调电压的微调。

    • 典型应用:在精密测量系统中消除直流偏移误差。

  2. 引脚2:反相输入端(Inverting Input 1)

    • 功能:作为运算放大器的负输入端,与同相输入端形成差分输入。

    • 电路配置:常用于反相放大器、积分器等电路。

  3. 引脚3:同相输入端(Non-inverting Input 1)

    • 功能:作为运算放大器的正输入端,提供高阻抗信号接入点。

    • 电路配置:常用于同相放大器、电压跟随器等电路。

  4. 引脚4:负电源端(VCC-)

    • 功能:连接负电源电压(通常为-15V)。

    • 注意事项:需确保电源去耦电容(如0.1μF陶瓷电容)靠近引脚放置,以抑制高频噪声。

  5. 引脚5:同相输入端(Non-inverting Input 2)

    • 功能:第二路运算放大器的正输入端。

    • 典型应用:双通道信号处理系统中独立配置。

  6. 引脚6:反相输入端(Inverting Input 2)

    • 功能:第二路运算放大器的负输入端。

    • 电路扩展:可与引脚5配合实现差分放大或滤波功能。

  7. 引脚7:输出端(Output 2)

    • 功能:第二路运算放大器的输出端。

    • 特性:具备短路保护功能,可驱动轻负载(如电容性负载需谨慎设计)。

  8. 引脚8:正电源端(VCC+)

    • 功能:连接正电源电压(通常为+15V)。

    • 电源设计:需采用低噪声稳压电源,并配置去耦网络。

2.2 内部结构与信号流

TL072C内部包含两路独立的运算放大器,每路均由JFET输入级、双极中间级和输出级构成:

  • JFET输入级:提供高输入阻抗(>10¹²Ω)和低输入偏置电流,适合与高阻抗源(如麦克风、光电传感器)直接耦合。

  • 双极中间级:实现高增益(典型值106dB)和宽频带(3MHz增益带宽积),保障信号线性放大。

  • 输出级:采用推挽结构,提供低输出阻抗(<100Ω)和较强的驱动能力(可输出±10V至10kΩ负载)。

三、TL072C典型应用电路分析

3.1 反相放大器电路

电路配置

  • 输入信号通过电阻R1接入引脚2(反相输入端)。

  • 反馈电阻Rf连接引脚2与引脚7(输出端)。

  • 引脚3(同相输入端)通过电阻Rg接地,用于平衡输入阻抗。

设计要点

  • 增益公式:Av = -Rf/R1

  • 稳定性:需确保Rf与R1的匹配精度,避免相位裕度不足导致的振荡。

  • 噪声优化:选择低噪声金属膜电阻,并减小引脚2至地的寄生电容。

应用实例
在音频前置放大器中,R1=10kΩ,Rf=100kΩ,实现-10倍增益,输入信号范围±1V,输出信号范围±10V。

3.2 同相放大器电路

电路配置

  • 输入信号通过电阻Rg接入引脚3(同相输入端)。

  • 反馈电阻Rf连接引脚2(反相输入端)与引脚7(输出端)。

  • 引脚2通过电阻R1接地,形成负反馈回路。

设计要点

  • 增益公式:Av = 1 + Rf/R1

  • 输入阻抗:由Rg决定,通常选择1MΩ以上以减小信号源负载。

  • 共模抑制:需确保R1与Rf的匹配精度优于0.1%,以维持高CMRR。

应用实例
在传感器信号调理电路中,R1=10kΩ,Rf=90kΩ,实现10倍增益,输入信号范围0-100mV,输出信号范围0-1V。

3.3 有源低通滤波器

电路配置

  • 采用Sallen-Key拓扑结构,引脚3接入输入信号。

  • 反馈网络由电阻R1、R2和电容C1、C2构成,形成二阶低通滤波器。

  • 引脚7输出滤波后信号。

设计要点

  • 截止频率:fc = 1/(2π√(R1R2C1C2))

  • 品质因数:Q = √(R1R2C1C2)/(R1C1 + R2C2 - (1-Av)R1C2)

  • 稳定性:需通过仿真优化元件值,避免峰值响应导致的振荡。

应用实例
在音频均衡器中,设计fc=1kHz的二阶低通滤波器,R1=R2=15.9kΩ,C1=C2=10nF,实现-12dB/octave的滚降特性。

四、TL072C性能优化与故障排除

4.1 电源设计要点

  • 电源电压范围:TL072C支持±5V至±18V双电源供电,推荐使用±15V以获得最佳性能。

  • 去耦电容配置

    • 每个电源引脚(引脚4、8)附近放置0.1μF陶瓷电容和10μF钽电容,形成高频与低频噪声抑制网络。

    • 电容引脚长度需尽可能短,以减小寄生电感。

  • 电源顺序:避免电源电压斜升过快导致锁存效应,建议采用软启动电路。

4.2 噪声抑制技术

  • 输入端噪声控制

    • 在JFET输入端并联小电容(如10pF),形成低通滤波器,抑制高频噪声。

    • 选择低噪声JFET作为输入级缓冲器(如2N5457)。

  • 输出端噪声抑制

    • 在输出端串联铁氧体磁珠,抑制高频开关噪声。

    • 采用差分输出配置,通过共模抑制消除电源噪声。

4.3 常见故障与解决方案

  • 故障现象1:输出信号饱和或截止

    • 原因:输入信号幅度超过共模电压范围(VICM=±13V,VCC=±15V)。

    • 解决方案:限制输入信号幅度,或调整电源电压。

  • 故障现象2:自激振荡

    • 原因:反馈网络相位裕度不足,或布局寄生电容过大。

    • 解决方案:增加补偿电容(如30pF),优化PCB布局,缩短反馈路径。

  • 故障现象3:输入偏置电流过大

    • 原因:JFET输入级损坏或温度过高。

    • 解决方案:检查输入保护二极管是否击穿,降低工作温度。

五、TL072C与其他型号的对比分析

5.1 TL072C与TL072CP的差异

  • 封装形式

    • TL072C:DIP8封装,适用于手工焊接与原型开发。

    • TL072CP:SOP8封装,适用于自动化表面贴装工艺。

  • 温度范围

    • TL072C:0℃至70℃(工业级)。

    • TL072CP:可选-40℃至85℃(军用级),需确认具体型号。

  • 价格与供货

    • TL072C因封装常见,价格较低(约¥2.5/片)。

    • TL072CP需定制,价格较高(约¥6.1/片)。

5.2 TL072C与LM358的对比

  • 输入阻抗

    • TL072C:>10¹²Ω(JFET输入)。

    • LM358:约10⁶Ω(双极输入)。

  • 转换速率

    • TL072C:16V/μs。

    • LM358:0.7V/μs。

  • 应用场景

    • TL072C:高频、高精度信号处理。

    • LM358:低成本、低频通用放大。

六、TL072C的选型与采购指南

6.1 关键参数选型

  • 电源电压:根据系统需求选择±5V至±18V范围。

  • 封装形式

    • 原型开发:DIP8。

    • 批量生产:SOP8或MSOP8(更小尺寸)。

  • 温度范围

    • 室内应用:0℃至70℃。

    • 工业环境:-40℃至85℃(需选择TL072I系列)。

6.2 供应商与价格比较

  • 主流供应商

    • 德州仪器(TI):原厂保障,价格较高(约¥5.7/片)。

    • 恒耀达电子:分销渠道,价格适中(约¥3.2/片)。

    • 立创商城:现货供应,价格透明(约¥2.8/片)。

  • 采购建议

    • 小批量试用:立创商城或贸泽电子(Mouser)。

    • 大批量生产:联系德州仪器授权分销商,获取长期供货协议。

七、TL072C的未来发展趋势

随着模拟集成电路技术的进步,TL072C的下一代产品(如TL072H系列)已实现以下改进:

  • 更低失调电压:1mV(典型值)。

  • 更高转换速率:20V/μs。

  • 更宽温度范围:-40℃至125℃。

  • 集成保护功能:ESD防护(1.5kV HBM)、EMI滤波。

未来,TL072系列将向高集成度、低功耗、抗辐射方向演进,满足航空航天、汽车电子等严苛环境的应用需求。

八、结语

TL072C运算放大器凭借其高输入阻抗、低噪声、高转换速率等特性,已成为模拟信号处理领域的经典器件。通过深入理解其引脚功能、典型应用电路及性能优化方法,工程师能够充分发挥其潜力,设计出高可靠性、高性能的电子系统。随着技术的不断进步,TL072系列将继续在工业控制、医疗设备、音频处理等领域发挥重要作用,为模拟电子技术的发展提供坚实支撑。
