S8050三极管管脚与参数深度解析：从基础特性到工程应用

一、S8050三极管概述：小功率器件中的“全能选手”

S8050作为一款经典的NPN型硅外延小功率三极管，自诞生以来便凭借其稳定的性能、广泛的适用性和低廉的成本，成为电子工程师最常用的半导体器件之一。其核心结构由三层掺杂半导体构成：中间为轻掺杂的P型基极（Base），两侧为高掺杂的N型发射极（Emitter）和中掺杂的N型集电极（Collector）。这种结构使其具备典型的NPN特性——当基极施加正向偏置电压时，发射极与集电极之间形成导通通道，实现电流放大或开关控制功能。

在电子电路中，S8050的应用场景覆盖了从简单信号放大到复杂开关控制的多个领域。例如，在LED驱动电路中，它可通过小电流控制大电流，实现LED的亮灭控制；在电机驱动电路中，其0.5A的集电极电流能力足以驱动小型直流电机；在音频放大器中，其85-300的直流电流增益（hFE）可满足初级放大需求。此外，S8050常与PNP型三极管S8550组成互补对管，用于推挽放大电路，进一步提升电路效率。

二、管脚定义与识别：从物理结构到电气连接

1. 标准TO-92封装管脚排列

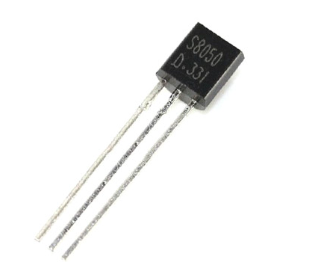

S8050最常见的封装形式为TO-92直插式封装，其管脚排列遵循“E-B-C”顺序（从正面看，即有文字标识的一面朝向自己，从左至右依次为发射极、基极、集电极）。这种排列方式与多数NPN型三极管一致，便于工程师快速识别。

管脚功能详解：

• 发射极（E）：作为电流输出端，其掺杂浓度最高，用于释放电子。在放大模式下，发射极电流（Ie）等于基极电流（Ib）与集电极电流（Ic）之和（Ie = Ib + Ic）。

• 基极（B）：控制端，通过输入小电流（Ib）控制集电极大电流（Ic）的通断。基极电流的微小变化可引发集电极电流的显著变化，体现三极管的电流放大特性。

• 集电极（C）：电源接入端，其电流（Ic）受基极电流控制。在饱和状态下，集电极与发射极之间的电压（Vce(sat)）可低至0.6V，实现高效开关功能。

2. 引脚识别方法与注意事项

由于不同厂商可能存在管脚排列变体（如CBE顺序），实际使用前需通过以下方法验证：

• 万用表二极管档检测：将万用表调至二极管档，红表笔接基极（B），黑表笔分别接发射极（E）和集电极（C），应显示约0.6V的正向压降；反向测量时，万用表应显示“OL”（过载），表明PN结反向截止。

• 外观标识对比：部分厂商会在三极管表面标注管脚顺序，如“E-B-C”或“1-2-3”（1为E，2为B，3为C）。若标识模糊，可参考数据手册或通过测量确认。

• 避免错误接线：若将集电极与发射极接反，可能导致三极管损坏；若基极电流过大（超过5mA），可能引发过热甚至烧毁。

三、核心参数解析：从极限值到动态特性

1. 极限参数：安全工作的“红线”

• 集电极-发射极电压（Vceo）：25V（最大值）。当集电极与发射极之间的电压超过此值时，可能引发雪崩击穿，导致器件永久损坏。

• 集电极-基极电压（Vcbo）：40V（最大值）。此参数反映了集电极与基极之间的耐压能力，超过后可能导致基极-集电极结击穿。

• 发射极-基极电压（Vebo）：5V（最大值）。反向偏置时，发射极与基极之间的电压需严格控制在此范围内。

• 集电极电流（Ic）：0.5A（连续最大值）。长期工作电流超过此值可能导致结温升高，引发性能下降或失效。

• 总耗散功率（Pc）：625mW（TO-92封装）。此参数由封装散热能力决定，超过后需通过散热片或强制风冷降温。

2. 动态参数：决定电路性能的关键

• 直流电流增益（hFE）：85-300（典型值，测试条件：Vce=5V，Ic=500mA）。hFE值反映了三极管的电流放大能力，值越高，放大效果越显著。但需注意，hFE值受温度、集电极电流等因素影响，设计时需留有余量。

• 特征频率（fT）：100MHz（最小值）。此参数表示三极管在高频信号下的放大能力，超过后增益会急剧下降。S8050的fT值使其适用于中频信号处理，但不适用于超高频电路。

• 开关时间（ton/toff）：50-150ns（典型值）。ton为开启时间（基极电流上升至90%Ic所需时间），toff为关闭时间（基极电流下降至10%Ic所需时间）。此参数决定了三极管在开关电路中的响应速度。

3. 饱和参数：开关应用的核心指标

• 集电极-发射极饱和电压（Vce(sat)）：0.6V（典型值，Ic=500mA）。在饱和状态下，Vce(sat)越低，开关损耗越小。S8050的0.6V饱和电压使其在驱动继电器、LED等负载时效率较高。

• 基极驱动电流（Ib）：需限制在5mA以内。过大的基极电流可能导致三极管进入深度饱和区，延长关闭时间；过小的基极电流则可能无法使三极管完全导通，引发Vce(sat)升高。

四、封装类型与后缀分档：从通用型到专用型

1. 封装类型对比

• TO-92直插式封装：最常见的封装形式，适用于手工焊接和原型开发。其优点是成本低、散热好，但占用PCB空间较大。

• SOT-23贴片式封装：体积小（通常为2mm×2.5mm），适用于高密度集成电路。其功率耗散能力较低（0.3W），需通过PCB铜箔散热。

• 其他封装：如SOT-89、TO-220等，适用于大功率或高散热需求场景，但S8050较少采用此类封装。

2. 后缀分档与性能差异

S8050的后缀通常用于区分直流电流增益（hFE）范围，常见分档如下：

• B档：hFE=85-160，适用于对增益要求不高的通用电路。

• C档：hFE=120-200，平衡了增益与稳定性，是应用最广泛的分档。

• D档：hFE=160-300，适用于需要高放大倍数的电路，但价格较高。

• L档（贴片）：hFE=100-200，贴片封装专用分档。

• H档（贴片）：hFE=200-350，贴片封装中的高增益型号。

选择建议：设计时需根据电路对增益的敏感度选择分档。例如，在LED驱动电路中，B档或C档即可满足需求；在音频放大器中，D档或H档可提升信号质量。

五、典型应用电路：从原理到实践

1. LED驱动电路

电路原理：通过S8050控制LED的亮灭。当基极输入高电平时，三极管导通，LED点亮；输入低电平时，三极管截止，LED熄灭。

参数计算：

• 假设LED工作电流为20mA，Vce(sat)=0.6V，LED正向电压为2V。

• 集电极电阻Rc = (Vcc - Vled - Vce(sat)) / Ic = (5V - 2V - 0.6V) / 0.02A = 120Ω。

• 基极电阻Rb = (Vbb - Vbe) / (Ic / hFE) ≈ (5V - 0.7V) / (0.02A / 100) = 21.5kΩ（取22kΩ标准值）。

注意事项：

• 基极电阻需确保Ib足够大以使三极管完全导通（通常Ib > Ic / hFE_min）。

• 若驱动多个LED，需重新计算Rc和Rb，避免Ic超过0.5A。

2. 继电器驱动电路

电路原理：S8050作为开关，控制继电器线圈的通断。当基极输入高电平时，三极管导通，继电器吸合；输入低电平时，三极管截止，继电器释放。

参数计算：

• 假设继电器线圈电压为12V，电流为50mA，Vce(sat)=0.6V。

• 集电极电阻Rc = (Vcc - Vce(sat)) / Ic = (12V - 0.6V) / 0.05A = 228Ω（通常省略，直接连接电源）。

• 基极电阻Rb = (Vbb - Vbe) / (Ic / hFE) ≈ (5V - 0.7V) / (0.05A / 100) = 8.6kΩ（取10kΩ标准值）。

注意事项：

• 需在继电器线圈两端并联续流二极管（如1N4148），防止反电动势损坏三极管。

• 若驱动大电流继电器，需选择hFE较高的分档（如D档或H档）。

3. 音频放大电路

电路原理：S8050作为共射极放大器，放大输入信号。输入信号通过耦合电容加至基极，输出信号从集电极取出。

参数计算：

• 假设输入信号幅度为10mV，需放大至1V（增益=100）。

• 选择hFE=200的三极管（如C档或D档）。

• 集电极电阻Rc = Vcc / (2 × Ic_q)，其中Ic_q为静态集电极电流（如1mA），则Rc = 5V / (2 × 0.001A) = 2.5kΩ。

• 基极偏置电阻Rb1和Rb2需确保基极电压Vb ≈ Vbe + (Ic_q × Re)，其中Re为发射极电阻（如100Ω），则Vb ≈ 0.7V + (0.001A × 100Ω) = 0.8V。若电源为5V，Rb1和Rb2的分压比需为0.8V / (5V - 0.8V) ≈ 0.19，即Rb1 ≈ 4.7kΩ，Rb2 ≈ 20kΩ。

注意事项：

• 需通过旁路电容（如10μF）短路发射极电阻Re的交流分量，以提升增益。

• 输入输出需通过耦合电容（如10μF）隔离直流分量。

六、选型与替代指南：从参数匹配到成本优化

1. 选型核心原则

• 参数匹配：根据电路需求选择Vceo、Ic、Pc等极限参数。例如，驱动12V/1A负载时，S8050无法满足需求，需选择更大功率的三极管（如TIP41C）。

• 增益需求：若电路对增益敏感（如音频放大器），需选择hFE较高的分档（如D档或H档）；若仅作为开关使用，B档或C档即可。

• 封装选择：手工焊接优先选择TO-92封装；自动化生产或高密度集成优先选择SOT-23封装。

2. 替代型号推荐

• 2N5551：NPN型高频三极管，fT可达300MHz，适用于射频电路，但Ic仅为0.6A，Vceo为180V。

• BC337：NPN型中功率三极管，Ic为0.8A，Vceo为45V，hFE范围为100-630，适用于对增益要求较高的电路。

• 8050DD：与S8050参数相近，但后缀分档可能不同，需确认hFE范围。

替代注意事项：

• 需对比极限参数（如Vceo、Ic、Pc）和动态参数（如hFE、fT）。

• 封装尺寸和引脚排列需与原器件一致，避免PCB重新设计。

七、常见问题与解决方案：从故障排查到性能优化

1. 三极管过热

原因：

• 集电极电流（Ic）超过0.5A。

• 散热不良（如TO-92封装未通过PCB铜箔散热）。

• 开关频率过高，导致开关损耗增加。

解决方案：

• 降低Ic至安全范围内。

• 增加PCB铜箔面积或安装散热片。

• 减少开关频率，或选择fT更高的三极管。

2. 无法完全导通或截止

原因：

• 基极驱动电流（Ib）不足或过大。

• 基极-发射极电压（Vbe）偏低（如接触不良）。

解决方案：

• 调整Rb，确保Ib在合理范围内（通常Ib = Ic / hFE_min）。

• 检查基极电路连接，确保Vbe ≈ 0.7V。

3. 增益不稳定

原因：

• 温度变化导致hFE漂移。

• 集电极电流（Ic）偏离测试条件（如Vce=5V，Ic=500mA）。

解决方案：

• 选择hFE温度系数较小的三极管（如D档或H档）。

• 设计时预留增益余量，或增加负反馈电路稳定增益。

八、市场趋势与采购建议：从价格波动到供应链管理

1. 价格走势分析

根据市场数据，S8050的价格受半导体行业周期影响显著。例如，2024年8月，受需求增长影响，S8050价格短暂上涨3%，但随后因产能释放回落。目前，通用型S8050（如C档TO-92封装）价格约为0.5-1.5元/只，贴片型（如L档SOT-23封装）价格约为0.8-2元/只。

2. 采购渠道推荐

• 阿里巴巴：适合批量采购，价格透明，但需注意供应商资质。

• 硬之城：提供原装正品，支持BOM配单，适合研发阶段小批量采购。

• 电子市场：如深圳华强北，可现场验货，但需防范假冒伪劣产品。

3. 库存管理建议

• 通用型号：建议保持3-6个月用量库存，避免缺货风险。

• 专用型号（如H档贴片）：按项目需求采购，避免积压。

• 替代方案：与供应商协商，建立替代型号清单，应对突发缺货。

九、总结与展望：从经典器件到未来创新

S8050作为一款历经数十年验证的经典三极管，其稳定的性能、广泛的适用性和低廉的成本，使其在电子工程领域占据不可替代的地位。从LED驱动到继电器控制，从音频放大到开关电源，S8050的应用场景覆盖了电子系统的方方面面。

未来，随着物联网、汽车电子等领域的快速发展，对小功率三极管的需求将持续增长。S8050的改进型（如更高fT、更低Vce(sat)的版本）或新型封装（如DFN、QFN）有望进一步拓展其应用边界。同时，工程师需关注参数离散性、温度稳定性等挑战，通过合理选型和电路设计，充分发挥S8050的潜力。

对于初学者而言，掌握S8050的管脚定义、核心参数和典型应用，是入门电子工程的必经之路；对于资深工程师而言，深入理解其动态特性和失效模式，则是优化电路性能、提升可靠性的关键。无论处于哪个阶段，S8050都将是电子工程师工具箱中不可或缺的“利器”。
