S8050能否用S9013代替的深度分析

在电子电路设计与元件替换场景中，三极管作为核心器件，其选型与替换直接决定电路性能的稳定性。S8050与S9013作为两款常用的NPN型三极管，因管脚排列相同，常被工程师纳入替换考量范围。然而，两者的电气参数差异可能引发电路故障，需从核心参数、应用场景、替换原则及典型案例四方面展开系统性分析。

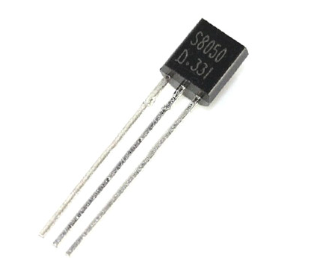

一、核心参数对比：差异决定替换可行性

S8050与S9013虽同属NPN型三极管，但关键参数存在显著差异，这些差异直接影响其适用场景与替换可行性。

1、电流承载能力：S8050的最大集电极电流（Ic）为1.5A（部分型号为0.5A），而S9013的Ic仅为0.5A。这意味着在需要驱动大电流负载（如电机、继电器）的电路中，S8050可承受更高电流，而S9013可能因过载损坏。例如，驱动1A电流的LED灯带时，S8050可稳定工作，S9013则可能因电流超出额定值而发热甚至烧毁。

2、电压耐受能力：S8050的最大集电极-发射极电压（VCEO）为25V，S9013的VCEO为20V（部分资料显示为25V，需以具体型号为准）。在电源电压接近20V的电路中，若用S9013替换S8050，可能因电压余量不足导致击穿风险。例如，在24V直流电源驱动的开关电路中，S8050可安全使用，而S9013需额外增加稳压措施。

3、功率耗散能力：S8050的耗散功率（Pc）为1W（贴片型号为0.3W），S9013的Pc为0.625W。在高功率放大电路中，S8050可承受更高功耗，而S9013可能因散热不足导致性能下降。例如，在音频功率放大器中，S8050更适合作为输出级三极管。

4、放大倍数（hFE）：S8050的放大倍数范围为85-300（部分型号为30-100），S9013的hFE范围为64-202。放大倍数的差异会影响电路的增益稳定性。例如，在需要精确增益控制的放大电路中，需根据具体hFE值调整偏置电阻。

5、工作频率：S8050的特征频率（fT）为190MHz，S9013的fT为200MHz。两者均适用于高频电路，但S9013在更高频率下可能表现更优。例如，在射频信号放大电路中，S9013可能更适合高频段应用。

二、应用场景分析：适配性决定替换价值

根据参数差异，S8050与S9013在应用场景上存在明确分工，替换需结合具体需求评估。

1、S8050的典型应用场景：

（1）大电流驱动：如电机控制、继电器驱动、LED灯带驱动等。例如，在智能家居系统中，S8050常用于驱动24V继电器，实现大电流负载的开关控制。

（2）高功率放大：如音频功率放大器、射频功率放大器等。例如，在便携式音响中，S8050可作为输出级三极管，提供足够的驱动能力。

（3）开关电路：如电源开关、逻辑控制等。例如，在单片机控制电路中，S8050可用于驱动大电流负载，实现低电平控制高电平的功能。

2、S9013的典型应用场景：

（1）小电流信号放大：如音频前置放大、传感器信号放大等。例如，在电子秤电路中，S9013可用于放大压力传感器的微弱信号。

（2）低功耗电路：如便携式设备、电池供电电路等。例如，在无线传感器节点中，S9013的低功耗特性可延长电池寿命。

（3）高频信号处理：如射频接收、调谐电路等。例如，在FM收音机中，S9013可用于高频信号的放大与解调。

三、替换原则：安全与性能的平衡

在需要替换的场景中，需遵循以下原则，确保电路的安全与性能。

1、S8050替换S9013：

（1）可行性：S8050的Ic、VCEO、Pc均高于S9013，理论上可完全替代。例如，在驱动500mA电流的电路中，S8050可轻松胜任。

（2）注意事项：需关注VCEO差异。若原电路VCEO接近20V，替换为S8050（VCEO=25V）可增加电压余量，提高可靠性。但若电路对体积敏感，S8050的TO-92封装可能不如S9013的SOT-23封装紧凑。

2、S9013替换S8050：

（1）可行性：仅在小电流（Ic≤0.5A）、低电压（VCEO≤20V）、低功耗（Pc≤0.625W）的场景中可行。例如，在驱动100mA电流的LED指示灯时，S9013可替代S8050。

（2）限制条件：若原电路Ic＞0.5A或VCEO＞20V，替换可能导致过载或击穿。例如，在驱动1A电机的电路中，S9013无法胜任，必须使用S8050或其他高电流三极管。

3、通用替换建议：

（1）参数匹配：替换前需核对Ic、VCEO、Pc、hFE等关键参数，确保新三极管满足电路需求。例如，若原电路要求Ic=0.8A，则只能选择S8050，不能选择S9013。

（2）封装兼容：需关注三极管的封装形式（如TO-92、SOT-23），确保与电路板兼容。例如，若原电路采用SOT-23封装，替换时需选择相同封装的型号。

（3）热设计：高功率电路中，需考虑三极管的散热问题。例如，在连续驱动大电流时，需为S8050增加散热片，防止过热损坏。

四、典型案例分析：从理论到实践的验证

通过实际案例，可更直观地理解S8050与S9013的替换规则。

1、案例一：电机驱动电路替换

（1）原电路：使用S8050驱动12V直流电机，Ic=1A。

（2）替换尝试：用S9013替换S8050。

（3）结果：S9013因Ic=0.5A无法承受1A电流，三极管过热烧毁。

（4）分析：电机驱动需大电流三极管，S9013不适用，必须使用S8050或其他高电流型号（如TIP122）。

2、案例二：音频放大电路替换

（1）原电路：使用S9013作为音频前置放大器，Ic=50mA。

（2）替换尝试：用S8050替换S9013。

（3）结果：电路工作正常，增益与失真度无明显变化。

（4）分析：音频前置放大需小电流、低噪声三极管，S8050可完全替代S9013，但成本可能略高。

3、案例三：开关电源电路替换

（1）原电路：使用S8050作为开关管，VCEO=25V，Ic=0.8A。

（2）替换尝试：用S9013替换S8050。

（3）结果：在输入电压为20V时，S9013可正常工作；但当输入电压升至24V时，S9013因VCEO=20V被击穿。

（4）分析：开关电源需高电压耐受三极管，S9013的VCEO不足，必须使用S8050或其他高电压型号（如IRF540）。

五、结论与建议：科学替换，确保可靠

S8050与S9013的替换需基于参数匹配、场景适配与安全原则。具体结论如下：

1、S8050可无条件替换S9013：因其Ic、VCEO、Pc均更高，适用于所有S9013的应用场景，但需关注封装与成本。

2、S9013仅限小电流场景替换S8050：当电路Ic≤0.5A、VCEO≤20V、Pc≤0.625W时，可尝试替换，但需严格验证参数。

3、推荐做法：

（1）优先选择原型号：若元件可采购，建议使用原型号，避免替换风险。

（2）详细核对参数：替换前需查阅数据手册，确保新三极管满足所有电气参数要求。

（3）进行实际测试：替换后需通过示波器、万用表等工具验证电路性能，确保无过载、过热等问题。

（4）考虑降额使用：为提高可靠性，建议选择额定参数高于实际需求的型号，并预留30%以上的余量。
