贴片三极管型号详解与应用指南

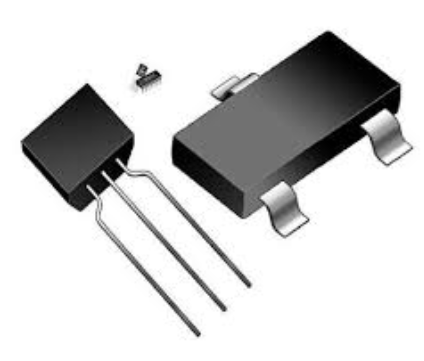

贴片三极管作为现代电子电路中的核心元件，广泛应用于信号放大、开关控制、电源管理等领域。其小型化、高可靠性的特点，使其成为移动设备、消费电子、工业控制等场景的首选。本文将系统梳理贴片三极管的分类、核心参数、典型型号及应用场景，为工程师提供全面的选型参考。

一、贴片三极管的分类与核心参数

贴片三极管按极性、材料、频率、功率等维度可分为多种类型，不同分类对应不同的应用需求。

1、按极性划分

NPN型三极管：常见型号如S8050、MMBT5551，适用于低侧开关电路，其导通压降小，开关速度快。

PNP型三极管：如S8550、MMBT5401，常用于高侧开关或电源管理电路，与NPN型互补使用。

互补对管：S8050与S8550、MMBT5551与MMBT5401是典型的互补对管，在推挽电路中可减少交越失真。

2、按材料划分

硅三极管：占据市场主流，其温度稳定性好，漏电流小，适用于宽温度范围应用。

锗三极管：早期产品，因漏电流大、温度稳定性差，已逐渐被硅管取代，仅在特定高频场景使用。

3、按工作频率划分

低频三极管：如S9012、S9013，截止频率（fT）通常低于100MHz，适用于音频放大、开关电路。

高频三极管：如2SC3356（fT=7GHz）、BC847C（噪声系数<2dB），用于射频前端、无线通信模块。

4、按功率划分

小功率三极管：集电极电流（Icm）<100mA，如MMBT3904，适用于信号放大、逻辑控制。

中功率三极管：Icm在500mA-1A之间，如S8050，可用于电机驱动、LED调光。

大功率三极管：Icm>3A，如2SD882，需配合散热片使用，适用于电源开关、逆变器。

核心参数解析：

电流放大系数（β）：反映基极电流对集电极电流的控制能力，β值过高可能导致温度稳定性下降。

集电极-发射极击穿电压（BVceo）：表示基极开路时，集电极与发射极间的最大耐压值。

最大集电极功耗（Pcm）：决定三极管的安全工作范围，超过可能导致永久损坏。

二、典型贴片三极管型号与应用场景

1、通用型三极管

S8050（NPN）与S8550（PNP）：

参数：BVceo=25V，Icm=500mA，Pcm=300mW。

应用：12V推挽电路、智能开关、电机驱动。

选型注意：需配置死区控制电路，防止直通损坏。

MMBT5551（NPN）与MMBT5401（PNP）：

参数：BVceo=150V/160V，Icm=600mA，Pcm=300mW。

应用：高压检测电路、工业控制输出级。

优势：高耐压特性使其适用于220V交流场景。

2、高频与低噪声三极管

2SC3356（NPN）：

参数：fT=7GHz，BVceo=12V，Icm=20mA。

应用：微波通信、射频前端放大。

选型要点：需配合π型匹配网络，优化阻抗匹配。

BC847C（NPN）：

参数：噪声系数<2dB，BVceo=45V，Icm=100mA。

应用：音频前置放大、传感器信号调理。

优势：低噪声特性提升信噪比。

3、小功率与精密放大三极管

MMBT3904（NPN）与MMBT3906（PNP）：

参数：BVceo=40V，Icm=200mA，Pcm=200mW。

应用：信号放大模块、逻辑电平转换。

特点：成本低，库存充足，适合大规模生产。

BC817-40（NPN）：

参数：hFE=250-600，BVceo=45V，Icm=500mA。

应用：精密放大电路、传感器接口。

优势：高电流放大系数提升线性度。

4、高反压与开关三极管

MMBTA42（NPN）与MMBTA92（PNP）：

参数：BVceo=300V，Icm=300mA，Pcm=300mW。

应用：高压开关电路、电源管理。

注意：需控制基极电流，避免二次击穿。

2SD882（NPN）与2SB772（PNP）：

参数：BVceo=30V，Icm=3A，Pcm=0.5W（SOT-89封装）。

应用：大电流负载驱动、电源开关。

散热设计：需配置4mm²泪滴铺铜+3散热孔，可降低结温28℃。

三、贴片三极管的选型与误区规避

1、选型四大黄金法则

极性匹配优先：NPN与PNP需互补使用，如S8050+S8550组合适用于12V推挽电路。

电流层级划分：根据负载电流选择型号，<100mA用MMBT3904，500mA-1A用S8050。

封装散热设计：SOT23封装持续电流≤300mA，大电流场景需选SOT-89或DFN封装。

增益曲线选择：精密放大选BC817-40（hFE=250-600），开关电路选MMBT2222（饱和压降<0.3V）。

2、经典选型误区与解决方案

忽视温度降额：S8050驱动800mA继电器时，环境温度升高会导致hFE衰减32%。解决方案：采用温度补偿电路或降额使用。

散热不足：未配置散热孔导致结温超标。公式：Tj=Ta+Pd×RθJA（RθJA为热阻），需满足铺铜≥4mm²+3散热孔。

高频应用误选低频管：在射频电路中使用S9013会导致信号失真。解决方案：选用fT≥工作频率3倍的型号，如2SC3356。

四、贴片三极管的未来趋势

随着5G、物联网、新能源汽车的发展，贴片三极管正朝着高频化、集成化、低功耗方向演进。例如，SiC（碳化硅）三极管因其高耐压、低损耗特性，逐渐应用于电动汽车充电模块；而集成化趋势下，三极管与MOSFET、二极管封装成Power Module，简化电路设计。

贴片三极管作为电子电路的“心脏”，其选型与设计直接影响系统性能。工程师需结合应用场景，综合考量极性、功率、频率等参数，并规避温度、散热等常见误区。未来，随着材料科学与封装技术的进步，贴片三极管将在更多新兴领域发挥关键作用。
