BTS5241L引脚图及功能详解

BTS5241L是英飞凌（Infineon）公司生产的一款智能高侧功率开关芯片，广泛应用于汽车电子控制单元（ECU）中的电机驱动、电动窗控制器、天窗控制器、座椅调节以及汽车门锁等场景。该芯片以其高压能力、低静态功耗、高电流承载能力以及完善的保护功能，在汽车电子领域占据了重要地位。以下是对BTS5241L引脚图及功能的详细介绍。

一 BTS5241L概述

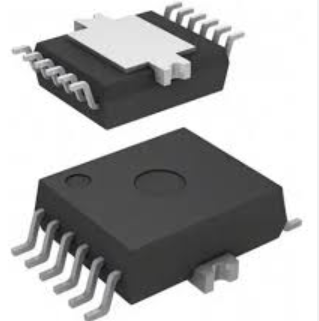

BTS5241L属于英飞凌的PROFET系列智能高侧功率开关，采用PDSO-12（Plastic Dual Small Outline-12）封装形式，具有12个引脚。该芯片集成了两个N沟道MOSFET，每个通道可独立控制，实现高压和大电流的开关应用。BTS5241L的工作电压范围为4.5V至28V，最大输出电流可达5.7A（部分资料显示为4.4A或5.5A，具体取决于工作条件和封装形式），能够满足大多数汽车电动系统的需求。

二 BTS5241L引脚图及功能描述

BTS5241L的引脚图如下所示（由于文本形式限制，以下以文字描述各引脚位置及功能）：

1 引脚1（IN1）：输入控制引脚1

功能：用于控制第一个通道（OUT1）的开关状态。当IN1为高电平时，OUT1导通；当IN1为低电平时，OUT1截止。
连接：通常连接至微控制器（MCU）或其他控制电路的输出端。

2 引脚2（IN2）：输入控制引脚2

功能：用于控制第二个通道（OUT2）的开关状态。当IN2为高电平时，OUT2导通；当IN2为低电平时，OUT2截止。
连接：同样连接至微控制器或其他控制电路的输出端。

3 引脚3（GND）：电源地

功能：提供芯片的参考地电位。
连接：连接至系统的电源地。

4 引脚4（OUT1）：输出引脚1

功能：第一个通道的输出端，用于连接负载（如电机、灯泡等）。
连接：连接至需要控制的负载。

5 引脚5（OUT2）：输出引脚2

功能：第二个通道的输出端，用于连接另一个负载。
连接：连接至另一个需要控制的负载。

6 引脚6（IS1）：电流检测引脚1（部分资料中未明确提及，但根据PROFET系列特性推测存在）

功能：用于检测OUT1通道的电流。通过连接一个外部电阻，可以将电流转换为电压信号进行测量。
连接：连接至电流检测电路或微控制器的ADC输入端。

7 引脚7（IS2）：电流检测引脚2（同上）

功能：用于检测OUT2通道的电流。
连接：连接至另一个电流检测电路或微控制器的ADC输入端。

8 引脚8（VCC）：电源正极

功能：提供芯片的工作电源。
连接：连接至系统的电源正极（4.5V至28V）。

9 引脚9（NC/Reserved）：未连接或保留引脚

功能：根据具体型号和封装形式，该引脚可能未连接或保留用于未来扩展。
连接：无需连接或根据数据手册指导进行连接。

10 引脚10（EN/Disable）：使能/禁用引脚（部分资料中未明确提及，但根据功能需求推测存在）

功能：用于启用或禁用芯片的所有功能。当该引脚为高电平时，芯片正常工作；当为低电平时，芯片进入低功耗模式或禁用状态。
连接：连接至微控制器的控制输出端或固定电平源。

11 引脚11（Status/Fault）：状态/故障输出引脚（同上）

功能：用于输出芯片的状态或故障信息。当芯片发生过热、过流、过压等故障时，该引脚会输出相应的信号。
连接：连接至微控制器的中断输入端或状态监测电路。

12 引脚12（NC/Reserved）：未连接或保留引脚（同引脚9）

功能：同引脚9。
连接：无需连接或根据数据手册指导进行连接。

三 BTS5241L内部结构及工作原理

BTS5241L的内部结构主要包括驱动电路和MOSFET开关电路两部分。

1 驱动电路

驱动电路负责根据输入信号控制MOSFET的栅极电压，从而实现MOSFET的导通和截止。驱动电路内部包括电平转换器、逻辑控制电路和电流放大器。电平转换器将输入信号的电平转换为适当的栅极驱动电压；逻辑控制电路根据输入信号的状态确定栅极驱动电压的改变时机；电流放大器用于放大驱动电路输出的电流信号，以确保MOSFET能够快速、可靠地导通和截止。

2 MOSFET开关电路

MOSFET开关电路是BTS5241L的核心部分，由两个N沟道MOSFET组成。每个MOSFET的栅极连接到驱动电路的输出端，漏极连接到负载，源极连接到电源地。当驱动电路输出高电平时，MOSFET导通，负载得电工作；当驱动电路输出低电平时，MOSFET截止，负载断电停止工作。通过不断切换MOSFET的开关状态，BTS5241L可以实现对负载的精确控制。

四 BTS5241L的保护功能

BTS5241L具有完善的保护功能，以确保芯片和负载在异常情况下不受损坏。这些保护功能包括：

1 过温保护（Thermal Shutdown）

当芯片内部温度超过设定阈值时，过温保护功能会自动关闭MOSFET，防止芯片因过热而损坏。当温度降至安全范围后，芯片会自动恢复工作。

2 过流保护（Over Current Protection）

当负载电流超过设定阈值时，过流保护功能会限制MOSFET的导通时间或直接关闭MOSFET，防止负载因过流而损坏。过流保护通常通过内部电流传感器和比较器实现。

3 过压保护（Over Voltage Protection）

当电源电压超过设定阈值时，过压保护功能会关闭MOSFET，防止芯片因过压而损坏。过压保护通常通过内部稳压二极管或比较器实现。

4 欠压保护（Under Voltage Lockout）

当电源电压低于设定阈值时，欠压保护功能会禁止MOSFET导通，防止芯片因欠压而工作不稳定或损坏。欠压保护通常通过内部比较器实现。

5 短路保护（Short Circuit Protection）

当负载发生短路时，短路保护功能会迅速关闭MOSFET，防止芯片因短路电流过大而损坏。短路保护通常通过内部电流传感器和快速响应电路实现。

五 BTS5241L的应用场景

BTS5241L凭借其高压、大电流、低功耗以及完善的保护功能，在汽车电子领域有着广泛的应用。以下是一些典型的应用场景：

1 电动窗户控制

BTS5241L可用于控制汽车窗户的升降电机。通过微控制器输出控制信号，BTS5241L可以精确控制电机的正反转和停止，实现窗户的平稳升降。同时，其过流、过压等保护功能可以确保电机在异常情况下不受损坏。

2 天窗控制

BTS5241L同样可用于控制汽车天窗的开合电机。通过微控制器输出控制信号，BTS5241L可以实现天窗的自动开合和防夹功能。当天窗遇到障碍物时，过流保护功能会迅速关闭电机，防止夹伤乘客。

3 座椅调节

BTS5241L可用于控制汽车座椅的前后调节、高低调节以及靠背倾斜等电机。通过微控制器输出控制信号，BTS5241L可以实现座椅的多向调节功能，提高乘坐者的舒适性和便利性。同时，其完善的保护功能可以确保电机在长时间工作或异常情况下不受损坏。

4 汽车门锁控制

BTS5241L可用于控制汽车门锁的开关电机。通过微控制器输出控制信号，BTS5241L可以实现门锁的自动开关和防盗功能。当门锁遇到异常情况时（如被撬动），过流保护功能会迅速关闭电机并触发报警系统。

六 BTS5241L的选型与替代

在选择BTS5241L时，需要根据具体的应用场景和需求进行考虑。以下是一些选型时需要注意的要点：

1 工作电压和电流

确保BTS5241L的工作电压和电流范围满足负载的需求。如果负载电流较大，可以选择具有更高电流承载能力的型号或并联多个芯片使用。

2 封装形式

根据电路板的空间和布局选择合适的封装形式。BTS5241L通常采用PDSO-12封装形式，但也有其他封装形式可供选择。

3 保护功能

根据应用场景的需求选择具有相应保护功能的芯片。例如，在需要防夹功能的电动窗户控制中，应选择具有过流保护功能的芯片。

4 成本考虑

在满足性能需求的前提下，尽量选择成本较低的芯片以降低系统成本。可以通过比较不同供应商的价格和批量采购优惠来降低成本。

当BTS5241L无法满足需求或需要替代时，可以考虑以下型号：

1 BTS5241-2L

与BTS5241L功能相似，但部分参数可能有所不同（如最大输出电流为4.4A）。适用于对电流要求稍低的场景。

2 BTS5240L

与BTS5241L属于同一系列但不同型号的产品，具有相似的功能和封装形式。但最大输出电流和其他参数可能有所不同，需要根据具体需求进行选择。

3 其他品牌的高侧功率开关芯片

如ST公司的VNL5012S5-E、NXP公司的MC33996等。这些芯片在功能和性能上可能与BTS5241L相似，但具体参数和封装形式可能有所不同。在选择时需要仔细比较数据手册和性能指标。
