BTS50085系列智能高侧电源开关引脚参数与功能详解

BTS50085是英飞凌（Infineon）推出的PROFET系列智能高侧电源开关，专为汽车电子、工业自动化及电源分配系统设计。该系列以集成化保护功能、高电流承载能力和低导通电阻为核心优势，广泛应用于电机控制、加热元件驱动及继电器替代等场景。本文以BTS50085-1TMB和BTS50085-1TMA两款典型型号为例，从引脚参数、封装特性、保护功能及应用设计四个维度展开详细解析。

一、引脚参数与封装特性

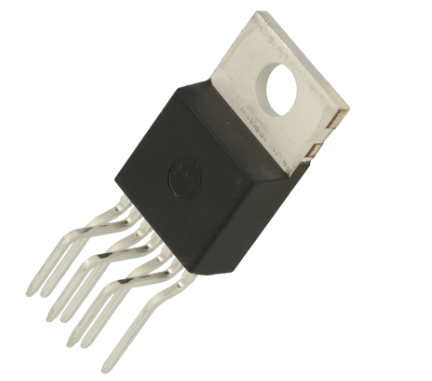

BTS50085系列采用TO-220-7尺寸为长10mm、宽9.25mm、高4.4mm，支持表面贴装（SMT）与通孔插装（THT）两种安装方式。其引脚布局遵循标准化设计，但不同型号的引脚功能存在差异，需结合具体型号分析。

1、BTS50085-1TMB引脚参数

BTS50085-1TMB为单通道智能高侧开关，引脚定义如下：

引脚1（IN）：控制信号输入端，接收来自微控制器或逻辑电路的开关信号。输入电压范围为5V至58V，支持非反相逻辑控制。

引脚2（IS）：电流检测输出端，通过外接采样电阻实现负载电流的实时监测。该引脚输出与负载电流成比例的电压信号，便于故障诊断与过流保护。

引脚3（GND）：电源地端，为内部电路提供参考电位。需确保接地路径的低阻抗，以避免信号干扰。

引脚4（OUT）：功率输出端，直接连接负载（如电机、继电器或加热元件）。输出电流能力达44A（瞬态峰值90A），满足高功率应用需求。

引脚5（NC）：空引脚，未连接内部电路，设计上保留以增强封装机械强度。

引脚6（Vbb）：电源输入端，为内部功率MOSFET及驱动电路供电。输入电压范围5V至58V，需配备去耦电容以抑制电源噪声。

引脚7（Tab/散热片）：集成散热片，通过金属背板与PCB散热焊盘连接，实现高效热管理。在持续高负载工况下，需确保散热路径畅通，以维持结温在安全范围内（TJ≤150℃）。

2、BTS50085-1TMA引脚参数

BTS50085-1TMA同样为单通道设计，但引脚功能与布局略有调整：

引脚1（OUT）：功率输出端，功能与BTS50085-1TMB的引脚4一致。

引脚2（OUT）：冗余输出端，部分型号中该引脚与引脚1短接，以增强输出电流能力或提供双点连接选项。

引脚3（IN）：控制信号输入端，功能与BTS50085-1TMB的引脚1一致。

引脚4（Vbb）：电源输入端，功能与BTS50085-1TMB的引脚6一致。

引脚5（IS）：电流检测输出端，功能与BTS50085-1TMB的引脚2一致。

引脚6（NC）：空引脚，功能与BTS50085-1TMB的引脚5一致。

引脚7（GND）：电源地端，功能与BTS50085-1TMB的引脚3一致。

引脚8（Tab/散热片）：集成散热片，功能与BTS50085-1TMB的引脚7一致。

二、核心保护功能解析

BTS50085系列通过集成化保护机制，显著提升系统可靠性，降低外围电路设计复杂度。其主要保护功能包括：

1、过流保护（Current Limitation）

当负载电流超过预设阈值（典型值44A）时，内部功率MOSFET进入限流模式，将输出电流钳位在安全范围内，避免因短路或过载导致的器件损坏。限流阈值可通过外接电阻微调，以适应不同负载需求。

2、短路保护（Short Circuit Protection）

在输出端发生短路时，BTS50085迅速切断电流路径，并通过热关断机制防止器件过热。短路解除后，器件可自动恢复工作（部分型号需重新上电复位），提升系统抗干扰能力。

3、过温保护（Over Temperature Protection）

内置温度传感器实时监测结温，当温度超过150℃时，功率MOSFET关断以防止热失控。温度降至安全范围后，器件自动恢复输出，无需外部干预。

4、过压保护（Over Voltage Protection）

针对电源输入端可能出现的电压浪涌（如负载突降），BTS50085集成TVS二极管与钳位电路，将输入电压限制在安全范围内（典型值70V），保护内部电路免受高压冲击。

5、静电放电保护（ESD Protection）

所有引脚均符合IEC 61000-4-2标准，可承受8kV接触放电与15kV空气放电，确保在装配及使用过程中免受静电损伤。

6、开路负载检测（Open Load Detection）

通过监测电流检测引脚（IS）的电压，可判断负载是否处于开路状态。该功能在电机控制等应用中尤为重要，可避免因连接故障导致的系统失控。

三、应用设计与选型指南

1、典型应用场景

电机控制：BTS50085的高电流承载能力与低导通电阻（9mΩ）使其成为直流电机驱动的理想选择。通过电流检测功能，可实现电机堵转保护与过载预警。

加热元件驱动：在汽车座椅加热、后视镜除雾等场景中，BTS50085可替代传统继电器，提供无火花切换与精确温度控制。

电源分配：作为智能熔断器，BTS50085可监测各支路电流，并在故障发生时快速切断电源，提升系统安全性。

2、外围电路设计要点

电源去耦：在Vbb引脚与地之间并联0.1μF至10μF陶瓷电容，以抑制电源噪声并提升瞬态响应能力。

电流检测电路：在IS引脚与地之间串联采样电阻（典型值10mΩ至100mΩ），将负载电流转换为电压信号。采样电阻功率需根据最大负载电流选择，以避免过热。

散热设计：对于持续高负载应用，需在PCB上为散热片（Tab）设计专用焊盘，并通过导热材料与金属外壳连接，以增强热扩散效率。

3、选型对比

BTS50085-1TMB与BTS50085-1TMA在核心参数上高度一致，但引脚布局差异可能影响PCB设计。若应用对引脚顺序无严格要求，两者可互换；若需严格匹配现有电路，需根据具体型号选择。

对于需更高输出电流的场景，可考虑BTS500851TMAATMA1（44A）或多通道并联方案，但需注意并联时均流电阻的匹配，以避免局部过热。
