74LS75引脚图及详细介绍

一、74LS75芯片概述

74LS75是一种经典的四路D型透明锁存器，属于TTL（晶体管-晶体管逻辑）电路家族。它采用16引脚封装，常见封装形式包括DIP-16（双列直插式封装）、SOIC-16（小外形集成电路封装）和SOP-16（收缩小外形封装）等。该芯片由德州仪器（Texas Instruments）、摩托罗拉（Motorola，后为NXP）、日立（Hitachi）等多家知名半导体厂商生产，广泛应用于数字电路设计中，尤其在需要临时存储二进制数据的场景中表现突出。

74LS75的核心功能是通过控制使能端（G）的状态，实现数据输入（D）到输出（Q）的透明传输或锁存。当使能端为高电平时，输出跟随输入变化；当使能端变为低电平时，输出保持跳变时刻的输入状态，直到使能端再次变为高电平。这种特性使其成为处理单元与输入/输出（I/O）设备或指示单元之间数据缓冲的理想选择。

二、74LS75引脚图及功能说明

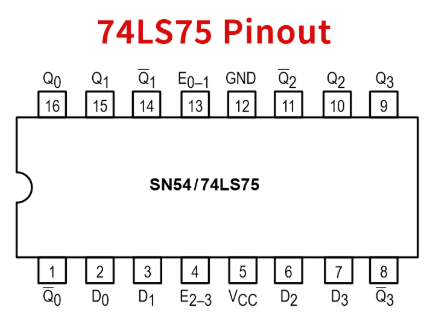

1. 引脚分布图

74LS75的16个引脚按功能可分为四组，每组对应一个独立的D型锁存器。以下是DIP-16封装的引脚分布（从左到右，从上到下）：

注：不同厂商的引脚编号可能略有差异，但功能定义一致。例如，部分型号将E0-1和E2-3合并为单一引脚，或省略Q输出（如SN54/74LS77）。

2. 引脚功能详解

（1）数据输入端（D0-D3）

• 功能：每个锁存器对应一个数据输入端（D0-D3），用于接收外部输入的二进制信号。

• 特性：输入端采用二极管钳位设计，可抑制高速开关时的传输线效应（如振铃），简化系统设计。

（2）使能端（E0-1, E2-3）

• 功能：控制锁存器的透明传输或锁存状态。

• 当使能端为高电平（逻辑1）时，输出Q跟随输入D变化（透明模式）。

• 当使能端为低电平（逻辑0）时，输出Q保持跳变时刻的输入状态（锁存模式）。

• 分组：

• E0-1：控制锁存器0和1的使能状态。

• E2-3：控制锁存器2和3的使能状态。

（3）输出端（Q0-Q3, Q0-Q3）

• 功能：每个锁存器提供一对互补输出（Q和Q），用于驱动后续电路或反馈至输入端。

• 特性：互补输出设计可简化逻辑电路设计，例如实现边沿检测或数据比较功能。

（4）电源与地（VCC, GND）

• VCC：典型工作电压为5V，允许范围4.75V-5.25V。

• GND：电路参考地，提供稳定的零电位基准。

（5）未连接引脚（NC）

• 功能：部分封装中存在未连接引脚（如DIP-16的8、9、10脚），用于兼容其他封装形式或未来扩展。

三、74LS75电气特性与参数

1. 推荐工作条件

2. 关键电气参数

3. 参数说明

• 传播延迟时间（tpd）：输入信号变化到输出响应所需的时间，典型值为20ns，反映芯片的开关速度。

• 静态电源电流（ICC）：芯片在静态（无信号变化）时的功耗，典型值为12mA，低功耗设计适合电池供电系统。

• 最大时钟频率（fMAX）：芯片能稳定工作的最高时钟频率，74LS75虽非时钟驱动器件，但此参数反映其动态响应能力。

四、74LS75功能表与真值表

1. 功能表

注：Qn表示跳变前Q的状态，X表示任意值（无关项）。

2. 真值表（以单个锁存器为例）

说明：

• 当Gn=0时，输出Qn+1保持Qn的状态，与Dn无关。

• 当Gn=1时，输出Qn+1跟随Dn的状态变化。

五、74LS75应用场景与案例

1. 数据缓冲与暂存

74LS75常用于处理单元与I/O设备之间，临时存储高速传输的数据。例如，在微控制器与外部存储器之间插入74LS75，可解决时钟沿未准备好时的数据丢失问题。

案例：

• 场景：某嵌入式系统中，微控制器需从传感器读取数据，但传感器输出速率与微控制器时钟不同步。

• 解决方案：在传感器与微控制器之间接入74LS75，当微控制器准备好时，通过控制使能端（G）锁存传感器数据，确保数据稳定性。

2. 逻辑电路设计

74LS75的互补输出特性可简化复杂逻辑电路设计。例如，通过组合多个锁存器的输出，可实现边沿检测、数据比较或状态机功能。

案例：

• 场景：设计一个4位二进制计数器，需检测计数器的溢出信号。

• 解决方案：使用74LS75锁存计数器的最高位（Q3），当Q3从1变为0时，通过异或门检测下降沿，触发溢出中断。

3. 时序控制

在异步电路中，74LS75可用于同步不同时钟域的数据传输。通过控制使能端，实现数据在特定时刻的锁存与释放。

案例：

• 场景：多时钟域系统中，需将数据从时钟域A传输至时钟域B。

• 解决方案：在时钟域A的输出端接入74LS75，当时钟域B的同步信号到达时，锁存数据并传输至时钟域B，避免亚稳态问题。

六、74LS75与类似芯片对比

1. 74LS75 vs 74LS373

对比说明：

• 74LS75更适合需要互补输出的场景，如边沿检测或数据比较。

• 74LS373的三态输出设计使其更适合总线驱动，可减少总线负载。

2. 74LS75 vs 74LS175

对比说明：

• 74LS75为电平触发，输出在使能期间跟随输入变化。

• 74LS175为边沿触发，输出仅在时钟上升沿或下降沿变化，适合精确时序控制。

七、74LS75选型与采购建议

1. 选型指南

• 封装形式：根据PCB布局选择DIP-16、SOIC-16或SOP-16封装。DIP-16适合手工焊接，SOIC-16/SOP-16适合自动化贴片。

• 温度范围：商用级（0℃-70℃）适用于室内设备，工业级（-55℃-125℃）适用于恶劣环境。

• 品牌选择：德州仪器（TI）、摩托罗拉（NXP）、日立（Hitachi）等厂商的产品质量可靠，但部分型号已停产，需确认库存。

2. 采购渠道

• 原厂直供：通过德州仪器、NXP等官网或授权分销商采购，确保正品但价格较高。

• 电子市场：如深圳华强北电子市场，提供多种品牌选择，但需注意假货风险。

• 电商平台：拍明芯城（http://www.iczoom.com）、阿里1688等平台提供型号查询、价格参考及供应商信息，支持小批量采购。

3. 价格参考

• 单片价格：74LS75的价格因品牌、封装和采购量而异，DIP-16封装单价约1.0元-3.5元人民币。

• 批量优惠：采购量超过1000片时，价格可下浮10%-20%。

八、74LS75数据手册与资源

1. 官方数据手册

• 德州仪器（TI）：提供SN74LS75N、SN74LS75D等型号的完整数据手册，包括电气参数、时序图和应用案例。

• NXP：发布SN54/74LS75数据手册，重点说明工业级型号的宽温度范围特性。

2. 中文资料

• 拍明芯城：提供74LS75的PDF数据手册中文资料，包括引脚图、功能说明及替代型号推荐。

• 电子发烧友网：发布74LS75的详细评测与应用笔记，适合初学者学习。

九、总结与展望

74LS75作为经典的TTL锁存器，凭借其四路独立控制、互补输出和低功耗特性，在数字电路设计中占据重要地位。尽管随着CMOS技术的发展，74LS75逐渐被74HC573等高速、低功耗芯片取代，但在教育、实验及特定工业场景中，它仍是理解锁存器原理的优质选择。

未来，随着物联网、边缘计算等领域的兴起，对低成本、高可靠性的数字电路需求将持续增长。74LS75及其衍生型号有望通过改进封装工艺、降低功耗等方式，在细分市场中保持竞争力。
