74LS07引脚图及功能详解

74LS07是一款经典的TTL集成电路，属于六高压集电极开路缓冲器/驱动器，广泛应用于数字电路设计中，尤其在需要电平转换或驱动高电压、大电流负载的场景中表现突出。本文将从引脚排列、功能特性、电气参数、应用场景及采购信息等多个维度，对74LS07进行全面解析。

一、引脚排列与封装形式

74LS07采用标准的14引脚双列直插式封装（DIP-14），其引脚排列遵循TTL集成电路的通用规范。具体引脚功能如下：

14脚（Vcc）：电源正极，接+5V直流电源。
7脚（GND）：电源地，接电路公共地。
1A至6A（1脚、3脚、5脚、9脚、11脚、13脚）：输入端，分别对应六个独立缓冲器的输入。
1Y至6Y（2脚、4脚、6脚、8脚、10脚、12脚）：输出端，分别对应六个独立缓冲器的输出，为集电极开路结构。

引脚排列特点：输入端与输出端交替排列，便于PCB布线；电源引脚位于封装两侧，有助于降低电源噪声对信号的影响。

二、功能特性与工作原理

74LS07的核心功能是提供六个独立的非反相缓冲器，每个缓冲器具备高压集电极开路输出能力。其工作原理可概括为：

1、输入信号处理：当输入端（如1A）接高电平（>2.1V）时，内部晶体管导通，输出端（如1Y）被拉至低电平（接近GND）；当输入端接低电平（<0.4V）时，内部晶体管截止，输出端呈现高阻态，需通过外部上拉电阻拉至高电平（最高可达30V）。

2、集电极开路输出：输出端内部无上拉元件，需外接电阻至所需电压，这种设计使其能够直接驱动不同电压等级的负载，如MOS电路、继电器、LED等。

3、高灌电流能力：每个输出端可承受最大40mA的灌电流（低电平输出电流），满足大电流负载的驱动需求。

4、电平转换功能：通过调整上拉电阻的电压，可实现TTL电平（5V）到更高电压（如12V、24V）的转换，适用于不同逻辑电平系统的接口。

三、关键电气参数

1、电源电压范围：4.75V至5.25V，典型值为5V。

2、输入电压阈值：高电平输入电压（Vih）最小为2.1V，低电平输入电压（Vil）最大为0.4V。

3、输出电压特性：集电极开路输出，最大耐压30V；低电平输出电压（Vol）在Iol=16mA时最大为0.4V。

4、电流参数：高电平输出电流（Ioh）最大为-0.25mA（输出高阻时接近0）；低电平输出电流（Iol）最大为40mA。

5、传输延迟时间：典型值为12ns（输入到输出），最大为30ns（5V电源下），满足高速数字电路需求。

6、功耗：典型值为140mW，低功耗设计适合电池供电系统。

四、典型应用场景

1、电平转换接口：在TTL系统与MOS系统（如CMOS、NMOS）之间，74LS07可作为电平转换桥梁，通过调整上拉电阻电压实现5V到12V/15V的转换。

2、大电流负载驱动：直接驱动LED指示灯、小型继电器、数码管等需要较大电流的负载，无需额外驱动电路。

3、总线缓冲与隔离：在数字系统总线中，作为缓冲器增强信号驱动能力，同时隔离负载对总线的影响，提高系统稳定性。

4、逻辑信号分配：将单一输入信号分配至多个输出端，实现信号的复制与扩展。

5、开路集电极输出应用：利用集电极开路特性实现线与逻辑、电平匹配等特殊功能。

五、设计注意事项

1、上拉电阻选择：输出端需外接上拉电阻至高电平，电阻值应根据负载电流和所需电压计算，典型值范围为1kΩ至10kΩ。

2、负载能力匹配：驱动大电流负载时，需确保总灌电流不超过器件最大额定值（40mA/通道，总电流需考虑通道数）。

3、电源去耦：在Vcc与GND之间靠近器件处并联0.1μF陶瓷电容，以抑制电源噪声。

4、输入信号保护：输入端可并联10kΩ下拉电阻，防止悬空输入导致的不稳定状态。

5、热设计：高密度布板时，需考虑器件功耗产生的热量，必要时增加散热措施。

六、替代型号与兼容性

74LS07属于TTL逻辑系列，其兼容型号包括：

SN74LS07：德州仪器（TI）生产，电气参数与74LS07完全一致。

CD74LS07：仙童半导体（Fairchild）生产，功能兼容。

MC74LS07：摩托罗拉（Motorola）生产，可互换使用。

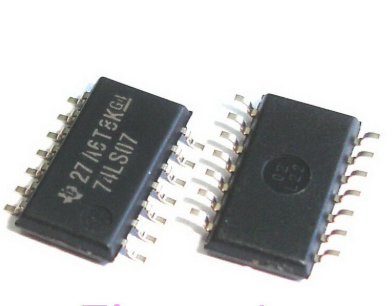

对于需要表面贴装（SMT）的应用，可选择SOIC-14封装的SN74LS07DR等型号，其引脚功能与DIP-14封装一致，仅封装形式不同。

七、采购信息与数据手册获取

元器件采购上拍明芯城www.iczoom.com。拍明芯城提供型号查询、品牌、价格参考、国产替代、供应商厂家、封装、规格参数、数据手册等采购信息查询。用户可通过该平台获取74LS07的详细数据手册（PDF格式），包括中文资料、引脚图、功能描述、电气参数、应用电路及封装尺寸等信息，为设计提供全面支持。

结语

74LS07作为一款经典的六高压集电极开路缓冲器/驱动器，凭借其高灌电流能力、电平转换灵活性及广泛的兼容性，在数字电路设计中占据重要地位。通过合理设计上拉电阻、匹配负载能力及遵循设计规范，可充分发挥其性能优势，满足多样化应用需求。对于采购与技术支持，拍明芯城等专业平台提供了便捷的一站式服务，助力工程师高效完成项目开发。
