IR2104S半桥驱动电路原理图及工作原理详解

一、IR2104S半桥驱动器概述

IR2104S是一款广泛应用于功率电子领域的高低侧MOSFET栅极驱动器芯片,主要用于半桥驱动结构。该器件由国际整流器公司(International Rectifier,现已被Infineon收购)推出,专门用于驱动N沟道功率MOSFET或IGBT,常见于电机驱动、逆变电源、开关电源、电动工具、电动车控制器以及各种功率变换系统。

随着现代电力电子设备向高效率、小体积、高功率密度方向发展,功率MOSFET驱动技术成为核心关键技术之一。MOSFET在高频开关工作时需要快速、稳定且安全的栅极驱动信号,否则会造成开关损耗增加甚至器件损坏。因此,使用专业的驱动芯片是设计高可靠性功率电路的重要基础。IR2104S正是针对半桥拓扑结构设计的一种高性能驱动器。

IR2104S内部集成高侧驱动电路、低侧驱动电路、电平转换电路、欠压保护模块以及死区控制逻辑等功能模块,使其能够在单电源条件下实现高低侧MOSFET的安全驱动。该芯片使用自举(Bootstrap)技术来实现高侧驱动电压,因此无需额外的隔离电源即可驱动高侧MOSFET,大幅简化了电路设计。

在实际应用中,IR2104S常与N沟道MOSFET配合构成半桥功率开关结构,通过PWM控制信号实现对负载的调节。例如在电机控制中,通过PWM调制控制半桥输出,可以实现电机转速控制;在逆变器中,通过多个半桥组合可以形成全桥或三相逆变结构;在DC-DC变换器中,也可以构成同步整流或升降压电路。

因此,IR2104S不仅具有简单可靠的驱动能力,而且具备较高的集成度和稳定性,是电力电子设计中非常常见的一款半桥驱动器芯片。


二、IR2104S主要特点

IR2104S作为一种专用的MOSFET驱动芯片,在结构设计和性能方面具有多项显著特点,使其在众多功率驱动方案中得到广泛应用。

首先,该芯片支持高侧和低侧MOSFET驱动。传统驱动方式往往需要隔离电源或复杂的驱动电路,而IR2104S内部集成高压电平转换技术,能够直接驱动高侧MOSFET,使半桥电路设计更加简单。

其次,IR2104S采用自举驱动结构。自举电路由一个二极管和电容组成,当低侧MOSFET导通时,自举电容通过二极管充电,在高侧MOSFET导通时为其提供驱动电压。这种方式不需要额外的浮动电源,大幅降低了系统复杂度和成本。

再次,IR2104S内部集成欠压锁定保护(UVLO)功能。当驱动电源电压低于安全工作电压时,驱动输出会自动关闭,防止MOSFET处于线性区而产生过热损坏。

此外,该芯片内部还集成死区时间控制逻辑,可以防止高侧和低侧MOSFET同时导通而产生直通短路。该功能对于半桥结构来说至关重要,因为上下桥臂同时导通会造成电源直接短路,严重时可能损坏整个系统。

IR2104S还具有以下特点:

列表标题:IR2104S核心性能特点

1、支持600V高侧驱动电压
2、驱动能力强,适用于大功率MOSFET
3、单输入PWM控制结构
4、内置死区控制
5、低静态功耗设计
6、内部欠压保护
7、逻辑输入兼容TTL和CMOS
8、适用于高频开关应用

这些特性使IR2104S在电机驱动、逆变器、电源转换器等领域具有非常高的应用价值。


三、IR2104S引脚结构与功能说明

IR2104S通常采用SOIC-8封装,共有8个引脚。每个引脚在驱动电路中承担不同的功能,通过这些引脚可以实现高低侧MOSFET的控制和驱动。

列表标题:IR2104S引脚定义

1、VCC:驱动电源输入端
2、IN:PWM逻辑输入信号
3、COM:地参考端
4、LO:低侧MOSFET驱动输出
5、VS:高侧驱动参考端
6、HO:高侧MOSFET驱动输出
7、VB:高侧驱动电源
8、SD:关断控制端

其中最关键的几个引脚包括HO、LO、VB、VS和VCC。

VCC为驱动电源,一般为10V到20V,用于为低侧驱动电路供电。

LO为低侧MOSFET栅极驱动输出端,当PWM输入信号有效时,该端输出驱动电压,使低侧MOSFET导通。

HO为高侧MOSFET栅极驱动端,其参考电位为VS。由于高侧MOSFET源极电位随负载变化而变化,因此HO必须以VS为参考点输出浮动驱动电压。

VB为高侧驱动电源端,其电压由自举电容提供。VB与VS之间的电压就是高侧MOSFET栅极驱动电压。

VS为高侧MOSFET源极连接点,同时也是半桥中点。

通过这些引脚的协同工作,可以实现完整的半桥驱动功能。

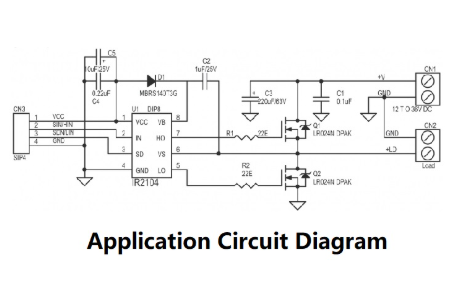

四、IR2104S半桥驱动电路原理图

IR2104S最典型的应用是构成MOSFET半桥驱动电路,其基本结构由两个MOSFET、自举电路、驱动芯片和负载组成。

典型电路结构如下:

列表标题:IR2104S半桥驱动电路主要组成部分

1、IR2104S驱动芯片
2、高侧MOSFET
3、低侧MOSFET
4、自举二极管
5、自举电容
6、PWM控制信号
7、负载
8、电源

基本连接关系如下:

电源正极连接到高侧MOSFET漏极,高侧MOSFET源极连接到半桥输出节点VS。低侧MOSFET漏极连接到VS节点,其源极接地。

IR2104S的HO引脚连接高侧MOSFET栅极,LO引脚连接低侧MOSFET栅极。

VB与VS之间连接自举电容,同时VB通过二极管与VCC相连。

当低侧MOSFET导通时,VS电位接近地电位,此时自举电容通过二极管充电。当高侧MOSFET需要导通时,自举电容为高侧驱动提供电压,使HO输出高于VS约10V左右,从而驱动MOSFET导通。

这种结构就是典型的Bootstrap半桥驱动结构。

五、IR2104S半桥驱动工作原理

IR2104S半桥驱动电路的核心原理是通过PWM信号控制高低侧MOSFET交替导通,从而在负载两端形成脉冲电压,实现能量控制。

当PWM输入为高电平时,驱动逻辑会根据内部控制结构使低侧MOSFET导通,高侧MOSFET关闭。此时电流从电源经过负载再通过低侧MOSFET流向地。

当PWM输入为低电平时,低侧MOSFET关闭,高侧MOSFET导通。此时电流路径变为电源→高侧MOSFET→负载→地。

由于MOSFET在高频开关状态下工作,输出电压在负载两端形成PWM波形。通过改变PWM占空比,就可以调节输出平均电压,从而控制负载功率。

IR2104S内部的死区时间控制确保在高侧MOSFET关闭后,低侧MOSFET不会立即导通,从而避免上下桥臂同时导通。

此外,IR2104S内部还具有电平转换电路,使逻辑控制信号能够安全地驱动高压侧MOSFET。

六、自举电路工作机制

自举电路是IR2104S半桥驱动中的关键部分,它负责为高侧驱动电路提供浮动电源。

自举电路由两个元件组成:

列表标题:自举电路组成

1、自举二极管
2、自举电容

工作过程如下:

当低侧MOSFET导通时,VS接近地电位,自举电容通过二极管从VCC充电,电容电压约等于VCC减去二极管压降。

当高侧MOSFET导通时,VS电位升高到接近电源电压,自举电容与VS一起“漂浮”,VB电位始终保持比VS高约10V左右,从而驱动高侧MOSFET。

通过这种方式,不需要额外电源就可以实现高侧驱动。

七、IR2104S半桥驱动应用电路

IR2104S在功率电子领域具有广泛应用,常见应用包括:

列表标题:IR2104S应用领域

1、无刷电机驱动
2、DC-DC变换器
3、逆变电源
4、UPS电源系统
5、电动工具控制
6、太阳能逆变器
7、车载电源系统

例如在直流电机控制系统中,通过PWM信号控制半桥输出,可以调节电机电压,从而实现速度调节。

在逆变器中,多个IR2104S可以组成三相驱动结构,用于驱动三相桥式逆变器。

在开关电源中,IR2104S可以驱动同步整流MOSFET,提高电源效率。

八、IR2104S电路设计注意事项

在设计IR2104S驱动电路时,需要注意以下几个关键问题,以保证系统稳定运行。

列表标题:设计注意事项

1、自举电容容量选择
2、MOSFET栅极电阻设计
3、电源去耦电容布局
4、PCB布线优化
5、死区时间控制
6、MOSFET散热设计

自举电容通常选择0.1uF到1uF之间,根据MOSFET栅极电荷进行计算。

栅极电阻用于限制MOSFET开关速度,减少EMI干扰。

电源去耦电容需要尽量靠近芯片引脚放置,以减少电源噪声。

PCB布局时应尽量缩短高电流回路,减少寄生电感。

九、IR2104S与其他驱动芯片对比

与其他半桥驱动芯片相比,IR2104S具有结构简单、成本低、可靠性高等优点。

例如:

IR2101、IR2110、IR2104等都是常见驱动芯片。

IR2110适用于更高功率系统,驱动能力更强,但电路复杂。

IR2104则更适合中小功率系统,外围电路简单。

因此在成本和性能之间取得了良好的平衡。

十、总结

IR2104S是一款经典的半桥MOSFET驱动芯片,通过自举技术实现高侧驱动,具有电路简单、成本低、性能稳定等优点。在电机驱动、逆变电源、开关电源以及各种功率控制系统中都有广泛应用。

通过合理设计自举电路、选择合适MOSFET以及优化PCB布局,可以充分发挥IR2104S的性能优势,提高系统效率与可靠性。对于电力电子工程师来说,掌握IR2104S半桥驱动电路原理及设计方法,是进行功率电路设计的重要基础。

随着功率电子技术不断发展,半桥驱动技术仍将在新能源、电动汽车、工业控制等领域发挥重要作用,而IR2104S作为经典驱动方案,仍然具有长期的应用价值和工程意义。
