LM78H24K引脚图及功能详解

一、LM78H24K概述

LM78H24K是一款经典的三端固定输出线性稳压器芯片，属于78xx系列正电压稳压器家族中的高电流型号之一。该系列稳压器由多家半导体厂商生产，例如Texas Instruments、STMicroelectronics、ON Semiconductor等。LM78H24K主要用于提供稳定的+24V直流输出电压，其核心特点是结构简单、稳定性高、外围电路少、可靠性强，因此在工业控制设备、电源模块、通信设备、仪器仪表、自动化系统以及各种电子设备中被广泛应用。

LM78H24K采用TO-3金属封装形式，这种封装具有优良的散热能力和机械强度，适合在高功率场景下使用。与普通的TO-220封装的78xx系列稳压器相比，LM78H24K能够承受更高的输出电流和更大的功耗，因此常见于工业级电源设计或大功率稳压系统。

在电源设计领域中，稳定可靠的直流电源是系统正常运行的重要基础。由于电网波动、负载变化以及电源噪声等因素的影响，未经稳压处理的直流电压往往无法满足电子系统的稳定工作要求。LM78H24K正是为解决这一问题而设计，它能够将不稳定的输入电压转换为稳定的24V直流输出，从而保证后级电路能够安全稳定运行。

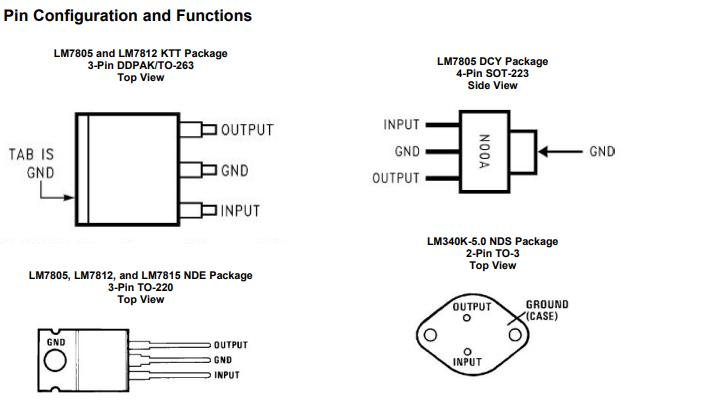

二、LM78H24K的封装结构与引脚排列

LM78H24K通常采用TO-3金属封装。TO-3封装是传统功率器件常见的一种封装形式，具有两个引脚和一个金属外壳。金属外壳不仅用于机械保护，同时也是散热通道，可以通过散热片将芯片产生的热量迅速散发到环境中。

TO-3封装的稳压器通常采用底部视图进行引脚标识。在LM78H24K中，三个电气连接分别为输入端、输出端和接地端。虽然TO-3封装只露出两个引脚，但第三个电气端通过金属外壳实现连接。

在实际电路设计和安装过程中，理解其引脚位置与电气功能是非常重要的，因为如果接错引脚，可能会导致芯片损坏甚至引起电路故障。

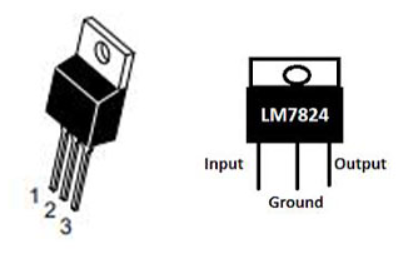

三、LM78H24K引脚图说明

LM78H24K三端稳压器共有三个主要电气端：

列表标题：LM78H24K引脚定义

1 输入端（Input）
2 接地端（Ground）
3 输出端（Output）

下面对每一个引脚的功能进行详细介绍。

四、输入端（Input）引脚功能

输入端是LM78H24K稳压器接收未稳压直流电源的端口。该端口连接到整流滤波后的直流电压输入端，一般需要高于输出电压一定的余量，通常称为“压差”。

对于LM78H24K来说，为了保证其能够稳定输出24V电压，输入电压通常需要在27V以上。实际设计中通常会选择30V至40V之间的输入电压范围，这样可以确保稳压器在负载变化或电网波动情况下仍然保持稳定输出。

输入端通常需要并联一个输入滤波电容。该电容的作用是减少输入端电压纹波以及抑制高频噪声。常见的输入电容容量为0.33µF到10µF之间，根据电源质量和负载情况选择合适的值。

输入端在电路设计中还需要注意以下几个问题：

第一，输入电压必须低于芯片允许的最大输入电压，否则可能损坏芯片。
第二，输入端应尽量靠近滤波电容布置，以减少线路阻抗。
第三，高功率应用中要注意输入端的散热和电流承载能力。

五、接地端（Ground）引脚功能

接地端是LM78H24K稳压器的参考电位端，也是电路中所有电压测量的参考点。该端口连接到系统的公共地线，用于建立稳定的参考电位。

在稳压器内部，接地端连接到误差放大器和基准电压电路。通过与内部基准电压比较，控制功率调整管的导通程度，从而实现输出电压的稳定。

接地端在电路布局中具有重要作用。如果接地线路设计不合理，可能导致以下问题：

1 输出电压不稳定
2 产生额外噪声
3 稳压精度下降
4 电源振荡

因此在PCB设计中，通常会采用以下方法提高接地质量：

采用大面积地平面设计
减少地线回路阻抗
将输入滤波电容和输出滤波电容的地端靠近稳压器接地端

六、输出端（Output）引脚功能

输出端是LM78H24K稳压器向负载提供稳定24V电压的端口。经过内部调节电路的控制，输入电压中的波动被有效抑制，最终输出稳定的直流电压。

在输出端通常需要连接一个输出滤波电容，以提高稳压器的稳定性和瞬态响应能力。常见的输出电容值为0.1µF到10µF之间。

输出端的设计要注意以下几个方面：

第一，输出电流不能超过芯片额定电流。
第二，在大电流应用中需要良好的散热设计。
第三，输出电容要靠近芯片布置，以减少寄生电感。

当负载突然变化时，输出电容可以提供瞬时电流，从而保持输出电压稳定。

七、LM78H24K的工作原理

LM78H24K属于线性串联稳压器，其内部结构主要由以下几个部分组成：

1 基准电压源
2 误差放大器
3 功率调整管
4 保护电路
5 启动与偏置电路

在工作过程中，内部基准电压源产生一个稳定参考电压。误差放大器将输出电压的一部分与该基准电压进行比较。如果输出电压高于设定值，则控制功率调整管减小导通程度；如果输出电压低于设定值，则增加导通程度。

通过这种负反馈控制方式，输出电压被稳定在24V左右。

这种结构的优点包括：

电路简单
噪声低
稳定性高
瞬态响应快

但其缺点也比较明显，即效率相对较低。因为多余的电压差会以热量形式消耗在芯片内部。

八、LM78H24K的主要电气参数

列表标题：LM78H24K关键参数

输出电压：24V
输出电流：可达5A（取决于散热条件）
输入电压范围：约27V至40V
输出电压精度：±4%
静态电流：约5mA
工作温度范围：0℃至125℃
封装形式：TO-3

这些参数决定了LM78H24K适合应用在中高功率稳压场景。

九、LM78H24K内部保护功能

为了提高系统可靠性，LM78H24K内部集成了多种保护机制。

过流保护

当输出电流超过安全值时，芯片会自动限制输出电流，从而保护内部功率管不被损坏。

过热保护

当芯片温度超过安全阈值时，内部电路会自动关闭输出，防止温度继续上升。

安全工作区保护

该保护机制可以防止功率管在危险工作区内运行，从而避免热击穿现象。

这些保护机制使LM78H24K在复杂环境中仍然能够保持稳定可靠运行。

十、LM78H24K典型应用电路

LM78H24K最常见的应用是线性稳压电源。

基本电路结构如下：

整流电路
滤波电容
LM78H24K稳压器
输出滤波电容
负载

在该结构中，交流电经过整流桥转换为直流电，再通过滤波电容平滑电压，然后输入到LM78H24K进行稳压，最终输出稳定的24V直流电压。

该电路广泛应用于：

工业控制系统
PLC电源
通信设备
音频设备
测试仪器

十一、LM78H24K应用注意事项

在使用LM78H24K设计电源时，需要注意以下几点：

第一，保证输入电压高于输出电压至少3V。
第二，确保芯片具备良好的散热条件。
第三，在输入和输出端添加适当的滤波电容。
第四，避免输出短路。
第五，在高电流场景下使用大尺寸散热片。

合理的电路设计能够显著提高系统稳定性和使用寿命。

十二、LM78H24K的典型应用领域

由于LM78H24K具有稳定性高和结构简单的特点，因此被广泛应用在各种电子系统中。

工业自动化设备
通信基站电源
实验室仪器电源
安防监控设备
医疗电子设备
音频功率放大器电源
嵌入式系统供电模块

在这些设备中，稳定可靠的24V电源是系统正常运行的重要基础。

十三、LM78H24K与其他78系列稳压器对比

78系列稳压器包括多个不同输出电压型号，例如：

7812
7815
7824

其中LM78H24K属于高功率版本的24V稳压器，与普通的7824相比，其最大的区别是：

封装形式更适合大功率应用
输出电流能力更强
散热性能更好

因此LM78H24K通常用于工业级电源设计。

十四、总结

LM78H24K是一款经典而可靠的三端固定输出线性稳压器，凭借稳定的24V输出、电路结构简单、可靠性高以及完善的保护功能，在电子电源设计领域中占据着重要地位。其TO-3金属封装使其具备优异的散热能力，可以支持较高的输出电流，非常适合应用于工业控制、电源模块以及通信设备等需要高稳定性的电源系统。

通过对LM78H24K引脚结构、工作原理、电气参数以及应用电路的深入分析，可以看出该器件在设计和应用上具有非常高的工程价值。正确理解其引脚功能以及合理设计外围电路，可以大幅提升系统的稳定性和可靠性，从而确保电子设备在复杂环境中长期稳定运行。
