LM78L09引脚图及功能详解

一、LM78L09概述

LM78L09是一种广泛应用的三端固定输出线性稳压器芯片，属于经典的78Lxx系列稳压器之一。该系列器件主要用于将较高的直流电压转换为稳定的固定输出电压，在电子设备、电源模块、通信设备、工业控制系统以及消费电子产品中具有非常广泛的应用。LM78L09的输出电压为9V，属于低功耗小电流稳压器，通常最大输出电流约为100mA，因此在小功率电子设备中使用尤为普遍。

78Lxx系列稳压器最早由半导体厂商推出，凭借其结构简单、使用方便、外围电路少、稳定性高等特点，在几十年的发展过程中逐渐成为电子工程师设计电源电路时的常用器件之一。LM78L09作为其中的一员，在许多需要9V稳定电压供电的场景中发挥着重要作用，例如音频放大电路、传感器供电模块、单片机辅助电源、模拟电路参考电源等。

与传统的分立稳压电路相比，LM78L09内部集成了误差放大器、基准电压源、功率调整管以及保护电路，因此能够在输入电压和负载变化的情况下维持稳定的输出电压，同时具备过流保护、过热保护以及安全工作区保护等功能。这些保护机制极大地提高了系统的可靠性和安全性，使得LM78L09在各种电子设备中具有极高的稳定性。

从封装形式来看，LM78L09通常采用TO-92封装，也有SOT-89等表面贴装封装形式。TO-92封装体积小巧，适合空间受限的小型电子设备，而SMD封装则更适用于自动化生产和高密度PCB设计。无论是哪种封装形式，其基本工作原理和引脚功能都是相同的。

随着电子技术的发展，虽然开关电源逐渐普及，但线性稳压器仍然在许多对噪声要求较高的电路中占据重要地位。LM78L09由于具有低噪声、低纹波、结构简单等优势，依然在模拟电路、电源滤波以及信号处理电路中发挥重要作用。

二、LM78L09基本参数

主要电气参数

LM78L09作为固定输出电压稳压器，其主要技术参数决定了其在实际电路中的适用范围。了解这些参数对于正确使用该芯片具有重要意义。

主要参数包括：

输入电压范围
LM78L09的输入电压通常在11V至30V之间。为了保证稳定输出，输入电压必须高于输出电压一定的压差，一般称为压降电压（Dropout Voltage）。对于LM78L09来说，该压降电压通常在2V左右，因此输入电压至少需要高于11V左右才能维持稳定输出。

输出电压
LM78L09的标称输出电压为9V，典型输出精度一般在±5%左右，一些高精度型号可以达到±2%的精度。在正常工作条件下，该稳压器能够提供稳定的9V输出。

最大输出电流
LM78L09的最大输出电流通常为100mA，因此主要用于小功率电路。如果需要更大的电流输出，可以选择78M09或7809等更高功率的稳压器。

静态电流
静态电流通常在3mA到6mA之间，这部分电流是芯片内部电路自身消耗的电流。

功耗
由于LM78L09属于线性稳压器，其功耗主要由输入输出电压差和输出电流决定。功耗计算公式为：

P = (Vin - Vout) × Iout

如果输入电压过高或者输出电流较大，芯片会产生较多热量，因此需要合理设计散热。

温度范围
一般工作温度范围为-40℃至125℃，工业级产品可以在较为恶劣的环境下稳定工作。

这些基本参数决定了LM78L09适用于低功率、稳定性要求较高的电源设计。

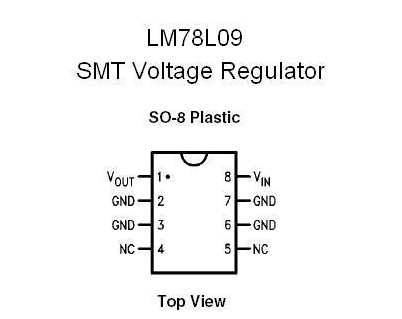

三、LM78L09引脚图

LM78L09通常采用三引脚结构，这也是78Lxx系列稳压器的典型结构。三引脚分别为输入端、接地端以及输出端，结构简单，方便设计人员快速搭建稳压电路。

LM78L09引脚功能

LM78L09共有三个引脚，每个引脚都承担着特定的电路功能。

输入端（VIN）

输入端用于接入未稳压的直流电源，该电压经过内部电路处理后输出稳定的9V电压。输入电压必须高于输出电压一定幅度，一般建议输入电压为12V以上，以保证稳压器正常工作。如果输入电压过低，芯片无法维持稳定输出，输出电压可能会下降。

接地端（GND）

接地端是整个稳压电路的参考点，内部控制电路和输出电压都是相对于该引脚进行工作的。该引脚必须与系统地线可靠连接，否则稳压器将无法正常工作。

输出端（VOUT）

输出端提供稳定的9V直流电压，为负载电路供电。输出电流最大约为100mA，在负载变化时，芯片内部的反馈控制系统会自动调节功率晶体管导通程度，从而保持输出电压稳定。

在实际电路中，为了保证稳压器稳定工作，通常会在输入端和输出端分别连接滤波电容。输入端一般连接0.33μF电容，输出端连接0.1μF电容，这样可以有效抑制电压波动和噪声。

四、LM78L09工作原理

LM78L09的工作原理主要基于线性稳压技术，其内部包含多个关键电路模块，包括基准电压源、误差放大器、串联调整管以及保护电路等。

基准电压源是整个稳压系统的核心部分，它提供一个稳定且精确的参考电压。该参考电压不会随着输入电压变化而变化，因此可以作为稳定输出的基准。

误差放大器负责比较输出电压与基准电压之间的差值。当输出电压发生变化时，误差放大器会产生相应的控制信号。

串联调整管通常为功率晶体管，它相当于一个可变电阻。当输入电压变化或负载电流变化时，误差放大器会控制调整管的导通程度，从而改变其等效电阻，使输出电压保持稳定。

例如，当负载电流增加时，输出电压可能下降，此时误差放大器会增强调整管的导通，使更多电流通过，从而恢复输出电压。

保护电路包括过流保护、过温保护以及安全工作区保护。当输出电流过大或者芯片温度过高时，保护电路会自动限制电流或关闭输出，从而防止芯片损坏。

这种闭环控制结构使得LM78L09能够在各种工作条件下维持稳定的输出电压。

五、LM78L09典型应用电路

LM78L09的典型应用电路非常简单，只需要少量外围元件即可实现稳定电源。

最常见的应用电路包括输入滤波电容、输出滤波电容以及负载电路。输入端连接一个电解电容可以减少输入电源的纹波，而输出端的小容量电容则用于提高稳定性并减少高频噪声。

在一些对电源稳定性要求较高的电路中，还可以在输出端增加较大的电解电容，以进一步降低纹波电压。

LM78L09常见应用包括：

模拟电路电源
在音频放大器、电压基准电路以及传感器电路中，需要稳定且低噪声的电源，LM78L09非常适合此类应用。

单片机辅助电源
一些单片机系统需要多个电压等级，例如9V、5V等，可以使用LM78L09为部分模块提供独立电源。

通信设备
在通信模块和射频电路中，稳定的电源对信号质量影响较大，LM78L09能够提供较为纯净的直流电压。

仪器仪表
许多测量设备和实验仪器内部都会使用稳压器来提供稳定电源，以保证测量精度。

六、LM78L09特点与优势

LM78L09之所以被广泛应用，与其自身的技术特点密切相关。

首先，该芯片结构简单，只需要三个引脚即可完成稳压功能，外围电路极为简洁，这使得电路设计更加方便。

其次，该稳压器具有良好的输出稳定性和负载调整率，在输入电压变化或负载变化时仍能保持稳定输出。

第三，LM78L09内部集成多种保护电路，包括短路保护和过热保护，这大大提高了电路的可靠性。

第四，该芯片噪声较低，非常适合模拟电路和音频电路使用。

此外，LM78L09价格低廉、供应充足，各大半导体厂商均有生产，因此在电子市场上非常容易采购。

七、LM78L09应用领域

由于LM78L09具有稳定可靠的性能，因此在多个行业领域中都有应用。

在消费电子领域，该芯片常用于音响设备、收音机、电源适配器以及小型电子装置。

在工业控制系统中，LM78L09可以为控制模块、信号采集电路以及传感器模块提供稳定电源。

在通信设备中，许多模块需要稳定的直流电压供电，例如无线模块、电台设备以及网络通信装置。

在汽车电子系统中，LM78L09也可用于车载电子设备的辅助电源电路。

在实验室和教学设备中，该芯片常用于电源实验电路和电子教学实验板。

随着电子设备不断发展，LM78L09仍然在许多传统电源设计中保持着重要地位。

八、LM78L09使用注意事项

在实际设计电路时，需要注意以下几个方面。

首先要确保输入电压高于输出电压一定幅度，否则稳压器无法正常工作。

其次需要考虑功耗和散热问题，当输入电压较高或者负载电流较大时，芯片会产生较多热量。

第三要合理选择输入输出电容，以保证电源稳定并减少噪声。

第四在PCB设计时应尽量缩短电源走线，并保证良好的接地。

此外，在高温环境下工作时，应注意芯片的最大结温限制。

九、LM78L09总结

LM78L09是一款经典的三端固定电压线性稳压器，具有结构简单、稳定可靠、使用方便等特点。通过内部基准电压源和误差放大控制系统，该芯片能够在输入电压和负载变化的情况下提供稳定的9V输出电压。其三引脚结构使电路设计非常简洁，只需少量外围元件即可构成稳定电源。

在实际应用中，LM78L09被广泛用于消费电子、工业控制、通信设备以及教学实验等领域。尽管现代开关电源技术已经广泛应用，但由于线性稳压器具有低噪声和高稳定性的优势，因此在许多模拟电路中仍然不可替代。

随着电子技术不断发展，LM78L09仍然在各种电源设计中发挥着重要作用，是电子工程师常用的基础电源芯片之一。
