PCBA板制作全流程解析

第一章 核心概念与行业背景

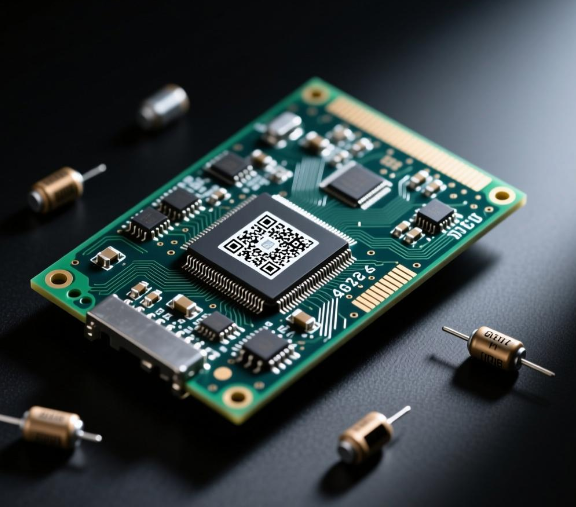

PCBA（Printed Circuit Board Assembly）即印刷电路板组装，是将电子元器件通过焊接工艺固定在PCB裸板上，形成具备完整电气功能的模块。作为电子产品的核心载体，PCBA广泛应用于消费电子、汽车电子、工业控制、航空航天等领域。据统计，全球PCBA市场规模已突破6000亿美元，中国占据全球40%以上的产能。

现代PCBA制造呈现三大趋势：

1. 高度自动化：SMT贴片速度达0.03秒/元件，AI视觉检测精度达±0.025mm

2. 精密化：0201/01005超小元件应用普及，BGA焊点间距缩小至0.3mm

3. 智能化：MES系统实现全流程数据追溯，工业互联网赋能柔性生产

第二章 PCB裸板制造工艺

2.1 基础材料与预处理

• 覆铜板（CCL）：FR-4（环氧玻璃布基）占市场75%，高频材料（PTFE、陶瓷）用于5G/毫米波应用

• 开料工艺：采用数控铣床切割，精度±0.05mm，板材利用率达92%

• 前处理流程：

1. 化学清洗去除氧化层

2. 微蚀处理增加铜面粗糙度（Ra 0.3-0.5μm）

3. 棕化处理增强层间结合力

2.2 内层线路制作

• 图形转移技术：

• 干膜法：感光干膜厚度8-12μm，曝光能量120-150mJ/cm²

• 湿膜法：解析度达25μm，适合高密度线路

• 蚀刻工艺：

• 碱性蚀刻：Cu²⁺浓度130-150g/L，蚀刻因子≥3.0

• 新型蚀刻液：含过硫酸盐体系，蚀刻速率2.0μm/min

• AOI检测：采用3D激光扫描，检测线路短路/断路缺陷率≤50ppm

2.3 多层板压合技术

• 层压参数：

• 温度：180-200℃（升温速率3℃/min）

• 压力：300-400psi（真空度≤2mbar）

• 时间：90-120分钟（含保温阶段）

• 关键控制点：

• 半固化片（PP）流动度控制在16-22%

• 层间对准度±25μm

• 树脂含量（RC）52±3%

2.4 钻孔与孔金属化

• 机械钻孔：

• 主轴转速120-180krpm

• 进给速率0.8-1.2m/min

• 钻头寿命：≤3000孔/支（0.3mm钻头）

• 化学沉铜：

• 活化阶段：钯浓度50-80ppm

• 沉铜速率：0.2-0.3μm/min

• 背光级数≥9级（透光率≥90%）

• 电镀铜工艺：

• 脉冲电镀：峰值电流密度4ASD

• 整平剂添加量15-20ml/L

• 孔铜厚度≥25μm（IPC Class 3标准）

2.5 外层线路与表面处理

• 图形电镀：

• 锡层厚度5-8μm（作为蚀刻保护层）

• 电流密度2ASD（直流电镀）

• 表面处理工艺对比：

  工艺类型	厚度范围	焊接性	存储期	成本指数
  喷锡	1-5μm	★★★★☆	6个月	★★☆
  沉金	0.05-0.2μm	★★★★★	12个月	★★★★☆
  沉银	0.2-0.5μm	★★★★☆	6个月	★★★☆
  OSP	0.2-0.5μm	★★★☆	3个月	★☆

第三章 PCBA组装工艺

3.1 SMT表面贴装技术

• 锡膏印刷系统：

• 体积偏差±10%

• 面积偏差±15%

• 高度偏差±20%

• 钢网厚度0.12-0.15mm（根据元件尺寸调整）

• 印刷压力30-60N（刮刀角度45-60°）

• SPI检测标准：

• 贴片工艺控制：

• 高速机贴装速度60,000cph（0402元件）

• 泛用机精度±0.03mm（QFP器件）

• 视觉系统：500万像素摄像头，识别速度≤0.1s/元件

• 回流焊温度曲线：

  阶段	温度范围	时间	作用
  预热	120-150℃	60-90s	活化助焊剂
  恒温	150-180℃	60-120s	挥发溶剂
  回流	235-245℃	20-40s	形成冶金结合
  冷却	<5℃/s	60-90s	防止热应力损伤

3.2 DIP插件工艺

• 自动插件机参数：

• 插装力：0.5-5N（根据元件类型调整）

• 插装速度：2000-5000cph

• 定位精度±0.05mm

• 波峰焊工艺优化：

• 助焊剂涂覆量：0.5-1.5g/m²

• 预热温度：100-140℃

• 波峰高度：6-8mm

• 传送速度：1.0-1.5m/min

• 选择性波峰焊优势：

• 局部加热减少热冲击

• 氮气保护降低氧化

• 喷嘴直径0.8-3.0mm可调

3.3 特殊工艺处理

• 0201元件贴装：

• 钢网开口面积比1:1.2

• 氮气回流焊（O₂含量≤500ppm）

• 真空吸嘴设计（接触面积0.02mm²）

• 柔性板（FPC）组装：

• 专用载具设计（定位精度±0.05mm）

• 低温锡膏（熔点138℃）

• 分段加热曲线（峰值温度180℃）

• 混装板工艺顺序：

1. 先贴装耐高温元件（如MLCC）

2. 再贴装热敏感元件（如铝电解电容）

3. 最后进行DIP插件

4. 局部选择性波峰焊

第四章 质量检测与控制体系

4.1 在线检测技术

• AOI检测系统：

• 检测项目：偏移、立碑、桥接、少锡等

• 检测速度：0.5s/面（双面检测）

• 误判率≤0.5%

• X-Ray检测应用：

• BGA焊点检测：空洞率≤25%

• 层间对准度检测：±15μm

• 3D成像分辨率：5μm

• ICT测试技术：

• 测试点数：≤5000点/板

• 测试速度：2s/点

• 故障覆盖率≥98%

4.2 可靠性验证

• 环境应力筛选：

• 高温老化：85℃/48h

• 温度循环：-40℃~125℃（1000次）

• 振动测试：5-2000Hz（加速度20g）

• HALT/HASS试验：

• 快速发现设计缺陷

• 确定产品工作极限

• 缩短研发周期30-50%

4.3 质量追溯系统

• MES系统功能：

• 物料批次追踪（MSD管控）

• 设备参数监控（SPC分析）

• 工艺流程锁定（防呆设计）

• 不良品自动隔离

第五章 行业应用案例分析

5.1 汽车电子PCBA

• 特殊要求：

• AEC-Q100认证

• 满足ISO/TS 16949标准

• 15年使用寿命要求

• 工艺特点：

• 沉金表面处理（耐腐蚀）

• 三防涂覆（IP67防护）

• 100% X-Ray检测

5.2 医疗电子PCBA

• 关键指标：

• 生物兼容性（ISO 10993）

• 清洁度要求（离子残留<1.5μg/cm²）

• 高可靠性（MTBF>50,000h）

• 工艺控制：

• 10级洁净室生产

• 专用清洗设备（去离子水冲洗）

• 100%功能测试

5.3 5G通信PCBA

• 技术挑战：

• 毫米波信号完整性

• 高频材料加工

• 高速数字信号处理

• 解决方案：

• 埋入式电容/电感

• 任意层互连技术

• 高速背板连接器

第六章 未来发展趋势

1. 智能制造升级：

• 数字孪生技术应用

• AI视觉检测替代人工目检

• 机器人自动化上下料

2. 新材料应用：

• 液态金属散热

• 石墨烯导电材料

• 生物可降解基板

3. 工艺创新：

• 激光直接成型（LDS）

• 3D打印电路板

• 纳米银墨水印刷

4. 绿色制造：

• 无铅化进程加速

• 废水零排放系统

• 能源管理系统优化

结语

PCBA制造作为电子产业的核心环节，正经历着从传统制造向智能制造的深刻变革。通过持续的技术创新和工艺优化，现代PCBA工厂已实现：

• 平均直通率提升至99.5%以上

• 单位面积元件密度突破10万/cm²

• 能源利用率提高40%

• 交付周期缩短至72小时

未来，随着5G、物联网、人工智能等新兴技术的普及，PCBA制造将向更高精度、更高可靠性、更智能化的方向发展，为全球电子产业升级提供坚实支撑。
