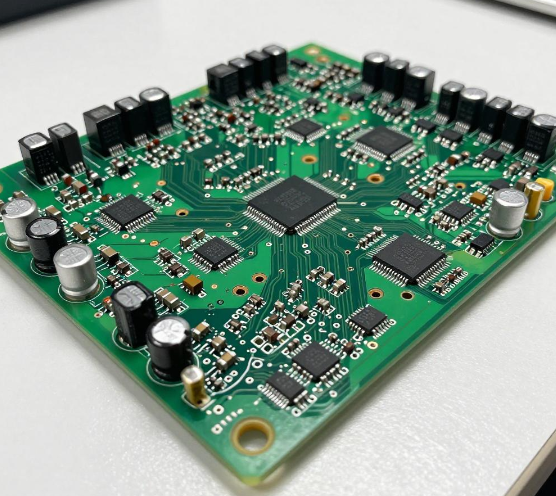

PCBA（印刷电路板组装）板的制作是一个涉及多环节、高精度的复杂过程，需从设计、材料、工艺、设备到环境控制等多方面严格把关，以确保产品性能与可靠性。以下是制作过程中需重点关注的10类核心问题及具体注意事项：

一、设计阶段：避免先天缺陷

1. DFM（可制造性设计）审查

• 元件布局：避免大功率元件与热敏元件（如传感器、IC）相邻；高频信号线需远离干扰源（如开关电源）。

• 焊盘设计：根据元件封装类型（如QFP、BGA）匹配焊盘尺寸，防止虚焊或桥接；BGA焊盘需考虑阻焊层开窗（Solder Mask Defined, SMD）与非开窗（Non-SMD）的差异。

• 过孔设计：高速信号过孔需采用背钻（Backdrill）减少寄生电容；电源/地过孔需增加数量以降低阻抗。

• 丝印标注：元件位号、极性标识需清晰，避免与焊盘重叠；BGA区域需预留测试点。

2. 信号完整性（SI）与电源完整性（PI）

• 高频信号线需控制阻抗（如单端50Ω、差分100Ω），通过调整线宽、间距及介质厚度实现。

• 电源层与地层需平行布置，减少电源噪声；大电流路径需加宽铜箔或采用多过孔并联。

二、材料选择：匹配工艺需求

1. 基板材料

• 高频应用（如5G、射频）需选用低介电常数（Dk）材料（如Rogers 4350B），减少信号损耗。

• 高功率场景（如LED驱动、电源模块）需采用金属基板（铝基板）或厚铜箔（≥2oz）提升散热性能。

• 柔性电路（FPC）需选择聚酰亚胺（PI）基材，耐弯折且耐高温。

2. 表面处理工艺

• 细间距元件（如0402、0201）优先选择ENIG（化学镍金），避免HASL（喷锡）表面不平整导致桥接。

• 长期储存需求（如库存备件）建议采用OSP（有机保焊膜），但需控制储存环境（湿度<60%，温度<30℃）。

三、PCB制造：控制加工精度

1. 层压与钻孔

• 多层板层压需控制压力（300-500PSI）与温度（180-200℃），避免层间偏移或气泡。

• 机械钻孔需定期更换钻头，防止孔壁粗糙度超标（Ra≤3.2μm）；激光钻孔需优化能量参数，避免烧蚀过度。

2. 沉铜与电镀

• 沉铜（PTH）需控制化学液浓度与时间，确保孔铜厚度≥0.5μm；电镀铜需均匀性≥90%，防止孔内铜薄导致开路。

3. 阻焊层与丝印

• 阻焊油墨厚度需控制在20-40μm，过厚易开裂，过薄易被焊锡侵蚀。

• 丝印字符需耐高温（≥260℃），避免回流焊后模糊。

四、SMT工艺：精准贴装与焊接

1. 锡膏印刷

• 钢网厚度需匹配元件引脚间距（如0.4mm间距用0.12mm钢网）。

• 印刷压力控制在0.1-0.3N/mm²，避免锡膏塌陷或漏印。

• 印刷后需在1小时内完成贴片，防止锡膏氧化。

2. 贴片精度

• 贴片机需定期校准（如每日开机校准），确保元件偏移量≤±0.05mm。

• 0201及以下尺寸元件需采用高精度贴片机（如西门子HS60），并启用视觉对中功能。

3. 回流焊温度曲线

• 预热区升温速率≤3℃/s，防止元件热冲击；回流区峰值温度需根据锡膏类型调整（如SAC305为245±5℃）。

• 冷却区降温速率≥3℃/s，避免焊点晶粒粗大导致脆性。

五、THT工艺：通孔焊接可靠性

1. 波峰焊参数

• 助焊剂喷涂量需根据PCB面积调整（如100cm²用1-2ml），避免过多导致残留。

• 波峰高度需覆盖引脚1/2-2/3，焊接时间控制在2-4秒。

• 氮气保护波峰焊可减少氧化，提升焊接质量（氧含量<50ppm）。

2. 选择性焊接

• 针对BGA底部焊点或热敏元件，需采用局部加热（如激光焊接）或定制喷嘴，避免整体高温损伤。

六、质量检测：全流程覆盖

1. AOI检测

• 贴片后需检测元件偏移、漏贴、极性反等缺陷；回流焊后需检测焊点桥接、少锡、立碑等问题。

• 检测灵敏度需根据元件尺寸调整（如0402元件需更高分辨率相机）。

2. X-Ray检测

• BGA、QFN等底部焊点器件需100% X-Ray检测，重点检查气孔（孔隙率<25%）、虚焊、桥接。

• 3D X-Ray可检测多层板内部过孔质量。

3. ICT/FCT测试

• ICT（在线测试）需覆盖所有电路节点，验证连通性及元件参数（如电阻值、电容容值）。

• FCT（功能测试）需模拟实际工况（如电压、负载、信号频率），验证产品功能完整性。

七、环境控制：减少污染与静电

1. 无尘车间

• SMT车间需维持Class 10万级（ISO 14644-1标准），避免灰尘导致短路或焊接缺陷。

• 温湿度需控制在22±3℃、45±15%RH，防止锡膏吸潮或PCB变形。

2. 静电防护（ESD）

• 操作人员需佩戴防静电手环、腕带，工作台需铺防静电垫。

• 元件存储需使用防静电包装（如黑色导电袋），运输车需接地。

八、设备维护：保障稳定性

1. 贴片机校准

• 每日开机需进行视觉校准、吸嘴高度校准，确保贴片精度。

• 定期更换吸嘴（如每5000次贴片），避免磨损导致抛料。

2. 回流炉保养

• 每周清理炉膛内助焊剂残留，防止高温碳化污染PCB。

• 每季度更换热电偶，确保温度曲线准确性。

九、人员培训：提升操作规范性

1. 技能培训

• 操作人员需掌握SMT/THT工艺原理、设备操作及异常处理（如抛料、立碑、桥接）。

• 定期进行质量意识培训，强化首件检验、过程巡检等流程。

2. 安全培训

• 波峰焊、回流焊等高温设备需培训操作安全规范（如防烫伤、防火灾）。

• 化学药剂（如助焊剂、清洗剂）需培训防护措施（如戴手套、护目镜）。

十、供应链管理：确保材料与工艺匹配

1. 元件来料检验

• 需检查元件包装（如真空包装、湿度指示卡）、引脚氧化情况及尺寸公差。

• 关键元件（如BGA、IC）需进行X-Ray检测或开盖抽检，验证内部质量。

2. 工艺兼容性

• 需确认PCB表面处理工艺与焊接工艺匹配（如OSP板需在8小时内焊接，避免氧化）。

• 混装板（SMT+THT）需优先完成SMT，再执行THT，避免二次高温损伤元件。

总结

PCBA板制作需以“预防为主、检测为辅”为原则，通过DFM设计、精准工艺控制、全流程质量检测及严格环境管理，将缺陷率控制在ppm级别。同时，需结合自动化设备（如AOI、X-Ray、ICT）与数字化管理（如MES系统），实现生产过程的可追溯性与持续优化。
