PCB（印刷电路板）与PCBA（印刷电路板组件）是电子制造中紧密相关但本质不同的两个概念，其核心区别体现在定义、组成、功能、生产流程、外观形态、应用场景及成本占比七个方面：

1. 定义：裸板与成品板的本质差异

• PCB：是未安装任何电子元器件的裸板，仅由绝缘基材（如FR-4玻纤板）、铜箔线路、阻焊层（通常为绿色）和丝印层（标识元件位置、极性等信息）构成。它像一座“空房子”，仅提供电气连接的物理载体，不具备任何电子功能。

• PCBA：是在PCB基础上，通过表面贴装技术（SMT）或通孔插装技术（THT）焊接安装了所有必要电子元器件（如电阻、电容、芯片、连接器等）后的成品板。它像“装修完毕、可直接入住的成品房”，具备完整的电气功能，是电子设备的核心部件。

2. 组成：基础载体与功能模块的对比

• PCB：由绝缘基材、铜箔线路、阻焊层、丝印层及必要的孔（如过孔、安装孔）组成，无任何电子元器件。

• PCBA：由PCB基板、焊接安装好的电子元器件及焊接材料（如焊锡膏、焊锡）构成，是一个完整的、可工作的电路模块。

3. 功能：无功能载体与功能实现者的区别

• PCB：仅提供电气连接的路径和机械支撑，本身不具备任何电子功能。它像“地基和道路网”，为元器件的安装和连接提供基础结构。

• PCBA：通电后能实现设计要求的电子功能（如信号处理、控制、通信等），是电子设备功能模块的核心。它像“城市”，通过元器件的协同工作实现具体功能。

4. 生产流程：线路制作与元件组装的衔接

• PCB：生产流程围绕基材加工展开，包括基材裁切、钻孔、沉铜镀铜、图形转移、蚀刻、阻焊印刷、丝印字符、表面处理（如喷锡、沉金）等工序，最终产出合格的裸板。

• PCBA：生产流程以PCB为基础，包括元器件采购、来料检测、SMT贴片、回流焊、DIP插件、波峰焊、清洗、功能测试、返修等工序，最终产出具备指定功能的成品板。

5. 外观形态：平整裸板与布满元件的对比

• PCB：外观简洁，表面只有铜箔线路、阻焊层和丝印标识，整体平整无凸起，触感光滑，肉眼看不到任何电子零件。

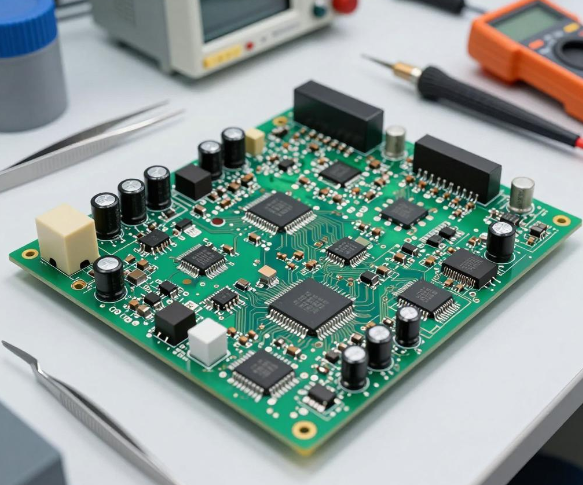

• PCBA：外观复杂，表面布满了大小不一的元器件（如米粒般的电阻、电容，大到芯片、连接器、变压器），形态错落有致，具备“功能电子部件”的直观属性。

6. 应用场景：基础材料与核心部件的分工

• PCB：作为电子制造的“基础载体”，单独存在时无实用价值，仅供给PCBA工厂、电子组装厂使用，是电子制造的原材料。

• PCBA：作为电子产品的“功能核心”，直接决定了设备的性能（如手机的主板、电脑的显卡、空调的控制板、工业机器人的驱动板），是连接原材料与成品电子产品的关键纽带。

7. 成本占比：基础硬件与功能模块的价值差异

• PCB：占整体成本的较低部分（约10%-30%），主要取决于基材、层数和工艺复杂度。

• PCBA：占整体成本的较高部分（约70%-90%），包含元器件成本、焊接工艺成本及测试成本，是电子设备价值的核心体现。
