MAX17043 通过库仑积分实时追踪充放电电流与开路电压（OCV）动态校准相结合的混合算法（ModelGauge™ m3/m5），实现高精度电量监测（SOC 估算精度±2%~±5%），其核心实现机制如下：

1. 库仑积分：实时追踪电荷流动

• 原理：通过外接精密检流电阻（通常 10mΩ~50mΩ）测量电池充放电电流，对时间积分计算累计电荷量（Q=∫I(t)dt），得出理论 SOC 变化。

• 优势：

• 动态响应快，能实时捕捉电流突变（如播放音乐时音量骤增导致的电流激增）。

• 短期精度高，误差仅取决于电流采样分辨率（MAX17043 内部 16 位 ΔΣ ADC，分辨率达 14 位以上）。

• 挑战：长期运行中，微小偏置电流或增益误差会累积导致 SOC 漂移（如 1A 持续放电下，±1% 偏差每日误差达 24mAh）。

2. OCV 校准：消除长期漂移

• 原理：利用锂电池开路电压（OCV）与 SOC 的非线性关系，在电池静置或轻载时（如夜间待机），通过 OCV-SOC 曲线表修正库仑积分误差。

• 关键设计：

• 自动触发机制：当检测到电池进入空闲状态（无负载或极低负载）超过约 30 分钟，芯片自动执行 OCV 校准。

• 快速校准模式：通过软件设置（如将 CRATE 寄存器设为 0），强制芯片认为电池已稳定，缩短 OCV 判断时间窗口，适应设备频繁唤醒场景（如智能手表后台心跳包）。

• 效果：长期使用中，SOC 误差被限制在 ±2% 以内，避免“电量越用越不准”问题。

3. 混合算法：动态平衡精度与响应

• ModelGauge™ m3/m5 算法：

• 结合库仑积分（动态跟踪）与 OCV 校准（静态修正），构建闭环估算模型。

• 在负载波动时（如播放音乐、通话），以库仑积分为主，确保响应速度；在静置时，以 OCV 校准为主，消除累积误差。

• 温度补偿：

• 芯片内置温度传感器，结合外部 NTC 电阻（可选）补偿低温环境下的容量衰减（如 -10°C 时，锂离子电池有效容量减少约 10%）。

• 通过查表法修正 SOC 输出，避免低温高负载场景误判（如冬季户外设备显示“20%”电量但实际已接近关机）。

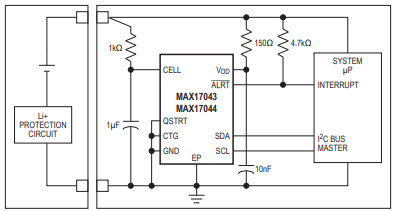

4. 硬件设计优化：降低系统误差

• 检流电阻布局：

• 采用开尔文连接（Kelvin Sensing），减少 PCB 走线电阻对电流采样的影响（如 10mΩ 电阻实际阻值偏差需控制在 ±1% 以内）。

• 电阻功率选型需匹配最大电流（如 2A 持续放电时，10mΩ 电阻功耗为 0.04W，建议选择 1/8W 以上封装）。

• 电源滤波：

• VDD 引脚并联 0.1μF 陶瓷电容 + 1μF 钽电容，抑制电源噪声（如 LED 闪烁瞬间引起的电压波动）。

• I²C 总线加 4.7kΩ 上拉电阻，确保信号完整性（避免冷启动时通信失败）。

5. 软件策略：提升用户体验

• 低通滤波：

• 对原始 SOC 数据进行一阶低通滤波（如 α=0.7），消除采样抖动（如从 20% 突然跳变至 18%）。

• 示例代码：

  float filtered_soc = 0.0f;
  void update_soc_smooth(uint16_t raw_soc) {
      float raw_f = (float)raw_soc / 256.0f;
      filtered_soc = 0.7f * raw_f + 0.3f * filtered_soc; // 保留 70% 原始值，30% 历史值
  }


• 多级阈值报警：

• 设置分级低电量提醒（如 20% 提示充电、10% 启动节能模式、5% 强制关机），避免突然断电。

• 通过 ALERT 引脚触发 MCU 中断，实现事件驱动唤醒（如智能手表在深度睡眠时被低电量中断唤醒）。

6. 典型应用场景验证

• 智能手表：

• 播放音乐时电流从 10mA 突增至 200mA，电压从 3.8V 瞬降至 3.6V。MAX17043 通过库仑积分维持 SOC 估算，避免误报“低电量”。

• 夜间待机时，芯片自动执行 OCV 校准，修正白天运动监测导致的 SOC 漂移。

• TWS 耳机仓：

• 耳机放入充电仓后，MAX17043 检测到电流方向反转（充电模式），自动重置 SOC 为 100%，并记录实际充入容量，修正电池老化后的容量衰减（如从 300mAh 衰减至 220mAh）。

总结

MAX17043 通过硬件级高精度采样、算法级动态修正与软件级用户体验优化，实现了低功耗场景下的高精度电量监测。其核心优势在于：

• 无需满充满放校准：出厂预编程通用锂电模型，即插即用。

• 抗负载突变能力强：库仑积分与 OCV 校准互补，避免“电量跳变”。

• 超低功耗：运行电流 3μA，待机 0.1μA，延长设备续航。

对于智能手表、TWS 耳机等对续航和电量显示真实性要求严苛的设备，MAX17043 提供了高性价比的解决方案。
