IWRL1432单芯片低功耗76GHz至81GHz工业毫米波雷达传感器详解

一、引言

在工业自动化、安防监控、交通监测等众多领域，毫米波雷达传感器凭借其高精度、抗干扰能力强等优势，发挥着越来越重要的作用。IWRL1432作为一款单芯片低功耗76GHz至81GHz工业毫米波雷达传感器，以其卓越的性能和丰富的功能，成为了工业应用中的理想选择。本文将对该传感器进行全面且深入的解析，涵盖其特性、工作原理、内部结构、应用场景以及开发支持等多个方面。

二、IWRL1432核心特性

（一）FMCW收发器

IWRL1432采用了FMCW（调频连续波）收发器架构，集成了PLL（锁相环）、发射器、接收器、基带和ADC（模数转换器）。其工作频率覆盖76GHz至81GHz，拥有5GHz的连续带宽，能够提供高精度的距离和速度测量。该传感器配备了3个接收通道和2个发射通道，每个发射通道的典型输出功率为11dBm，接收通道的典型噪声系数为14dB，在1MHz FMCW操作下，典型相位噪声为 - 89dBc/Hz。其IF（中频）带宽为5MHz，采用纯实数接收通道，基于分数N PLL的超精确线性调频脉冲引擎以及每个发射器的二进制移相器，为雷达系统的高性能运行提供了有力保障。

（二）处理元件

1. ARM M4F核心：搭载了带有单精度FPU（浮点运算单元）的ARM M4F核心，时钟频率可达160MHz。这一强大的核心能够处理复杂的雷达信号处理算法和控制任务，为传感器的高性能运行提供了核心动力。

2. TI雷达硬件加速器（HWA 1.2）：HWA 1.2以80MHz的频率运行，专门用于FFT（快速傅里叶变换）、对数幅度和CFAR（恒定误报率）运算。它大大减轻了主处理器的负担，提高了雷达数据的处理效率，使得传感器能够快速准确地获取目标信息。

（三）低功耗模式

支持多种低功耗模式，如空闲模式和深度睡眠模式。在空闲模式下，部分模块可以关闭以降低功耗；深度睡眠模式则能最大程度地降低功耗，同时保留设备的部分内容，如应用程序镜像或RF配置文件，方便设备快速唤醒。这种低功耗设计使得传感器在需要长时间运行的工业应用中，能够有效降低能耗，延长设备的使用寿命。

（四）电源管理

具备灵活的电源管理功能，支持1.8V和3.3V的IO电压。内置LDO（低压差线性稳压器）网络，可增强PSRR（电源抑制比），有效减少电源噪声对传感器性能的影响。同时，提供BOM优化和电源优化两种模式，根据不同的IO电压需求，可以选择不同的电源轨配置，灵活性极高。

（五）接口丰富

提供了丰富的主机接口，包括UART、CAN - FD、SPI等，方便与外部设备进行通信和数据传输。此外，还具备用于原始ADC样本采集的RDIF（雷达数据接口），以及QSPI、I2C、JTAG、GPIOs、PWM等其他接口，满足不同应用场景的需求。

（六）内部存储器

拥有1MB的片上RAM，以及可配置的L3共享内存用于雷达立方体，数据和代码RAM容量为512/640/768KB，为数据存储和处理提供了充足的空间。

（七）功能安全

针对功能安全应用进行开发，目标是达到SIL 2级别的硬件完整性，适用于对安全要求较高的工业应用场景，如工厂自动化安全防护装置等。

（八）封装与工作温度

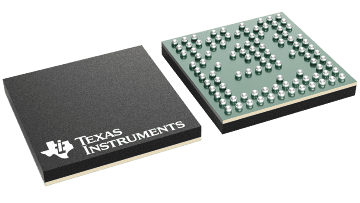

采用FCCSP封装，尺寸为6.45mm x 6.45mm，具有12 x 12、102个BGA焊球，外形小巧，便于集成到各种设备中。支持 - 40°C至105°C的工作结温范围，能够适应各种恶劣的工业环境。

三、工作原理

（一）FMCW技术基础

FMCW雷达通过发射频率随时间线性变化的连续波信号，并接收目标反射回来的信号。由于目标与雷达之间存在距离，反射信号与发射信号之间会产生频率差，这个频率差与目标的距离成正比。通过测量这个频率差，就可以计算出目标的距离。同时，通过分析反射信号的相位变化，还可以获取目标的速度信息。

（二）IWRL1432的工作流程

1. 信号发射：PLL生成稳定的频率信号，经过发射器放大后，通过天线发射出去。发射信号的频率按照预设的线性调频脉冲规律变化。

2. 信号接收：目标反射回来的信号被接收天线接收，经过低噪声放大器（LNA）放大后，进入混频器与发射信号进行混频，得到包含目标距离和速度信息的中频信号。

3. 信号处理：中频信号经过基带处理和ADC采样后，转换为数字信号。ARM M4F核心和HWA 1.2对数字信号进行进一步处理，包括FFT变换、对数幅度计算、CFAR检测等，提取出目标的距离、速度和角度等信息。

4. 结果输出：处理后的目标信息通过主机接口传输给外部设备，如微控制器或上位机，进行进一步的分析和决策。

四、内部结构

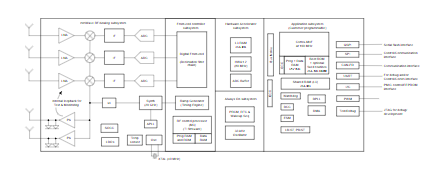

（一）功能分区

IWRL1432主要分为四个电源域：

1. RF/模拟子系统：包含所有用于发射和接收RF信号的RF和模拟组件，是雷达信号收发的核心部分。它负责将数字信号转换为高频射频信号发射出去，以及将接收到的射频信号转换为数字信号进行处理。

2. 前端控制器子系统（FECSS）：包含处理器，负责雷达前端的配置、控制和校准，确保雷达前端的稳定运行。它根据主处理器的指令，对PLL、发射器和接收器等组件进行参数设置和状态监控。

3. 应用子系统（APPSS）：实现了用户可编程的ARM Cortex M4，可用于自定义控制和汽车接口应用。TOPSS是APPSS电源域的一部分，包含时钟和电源管理子模块。用户可以通过编程实现各种复杂的雷达信号处理算法和应用逻辑。

4. 硬件加速器（HWA）：辅助APPSS进行常见的雷达处理任务，如FFT、CFAR、缩放和压缩，提高处理效率。它能够快速完成大量的数值计算，减轻主处理器的负担，使得传感器能够实时处理雷达数据。

（二）电源管理结构

IWRL1432针对每个电源域都有单独的控制，可根据使用场景的需求控制其电源状态（开启或关闭）。通过时钟门控和关闭内部IP块，实现低功耗睡眠和深度睡眠模式，同时还能选择保留部分设备内容，如应用程序镜像或RF配置文件。这种精细的电源管理结构使得传感器能够在满足性能要求的同时，最大限度地降低功耗。

五、应用场景

（一）工业自动化

1. 自动门/闸控制：IWRL1432可以精确检测人员或物体的接近，实现自动开关门功能。其高精度的距离和速度测量能力，能够确保自动门在合适的时间开启和关闭，提高使用的便利性和安全性。

2. 工业传感器：可用于测量距离、速度和角度等参数，为工业生产过程提供精确的监测和控制。例如，在机器人手臂的运动控制中，通过安装IWRL1432传感器，可以实时获取手臂的位置和速度信息，实现精确的运动轨迹控制。

3. 液位探测雷达：能够准确测量液体的液位高度，适用于各种液箱的液位监测。在化工、石油等行业，液位的准确测量对于生产过程的安全和稳定运行至关重要，IWRL1432传感器可以提供可靠的液位信息。

4. 位移传感：可检测物体的位移变化，应用于机械设备的振动监测、结构健康监测等领域。通过对位移信号的分析，可以及时发现机械设备的故障隐患，进行预防性维护。

（二）安防监控

1. 接近传感：检测人员的接近，触发报警或启动其他安全措施。在博物馆、银行等场所，IWRL1432传感器可以用于周界防护，当有人非法靠近时及时发出警报。

2. 安全防护装置：用于工厂自动化安全防护，如检测人员是否进入危险区域。当人员进入危险区域时，传感器能够迅速检测到并发出信号，使设备停止运行，保障人员的生命安全。

（三）交通监测

1. 交通流量监测：通过检测车辆的距离和速度，统计交通流量信息，为交通管理和规划提供数据支持。在城市道路、高速公路等场景中，IWRL1432传感器可以实时监测交通状况，帮助交通管理部门优化交通信号控制，缓解交通拥堵。

2. 车辆检测：用于停车场道闸、收费站等场所的车辆检测，实现自动识别和计费功能。传感器能够快速准确地检测到车辆的到来和离开，提高车辆通行的效率。

（四）个人电子产品

1. 电动自行车：可用于电动自行车的防撞预警、速度监测等功能。通过安装IWRL1432传感器，电动自行车可以实时感知周围环境，当有障碍物靠近时及时发出警报，提高骑行的安全性。

2. 脚踢电动踏板车：实现脚踢启动、速度控制等功能。用户可以通过脚踢动作触发传感器，启动电动踏板车，并且在行驶过程中，传感器可以根据用户的操作和周围环境自动调整速度。

3. 自平衡个人交通工具：用于检测身体的运动状态，实现自平衡控制。IWRL1432传感器可以实时获取身体的姿态信息，通过控制系统调整交通工具的平衡，使用户能够更加稳定地骑行。

六、开发支持

（一）开发工具和软件

TI提供了丰富的开发工具和软件，帮助工程师快速开发和调试基于IWRL1432的应用。例如，MMWave Studio是一款用于毫米波雷达传感器配置和数据采集的软件工具，工程师可以通过该软件对传感器进行参数设置、数据采集和分析。Code Composer Studio（CCS）是一款集成开发环境，支持ARM Cortex M4内核的编程和调试，工程师可以使用CCS开发自定义的雷达信号处理算法和应用逻辑。

（二）评估模块

IWRL1432BOOST - BSD是一款基于IWRL1432器件的易用型77GHz毫米波传感器评估套件，具有板载高性能天线。该评估模块提供了丰富的接口和功能，方便工程师进行原型设计和测试。通过USB供电的分立式直流/直流电源管理解决方案，可用于功耗监测；支持60引脚高速接口用作主机控制接口，可直接连接DCA1000和MCU Launchpad™开发套件生态系统，适用于自行车雷达、微移动性传感和非公路车辆应用等。

（三）文档支持

TI提供了详细的文档支持，包括数据手册、用户手册、应用笔记等。这些文档详细介绍了IWRL1432的特性、工作原理、接口定义、开发流程等信息，为工程师的开发工作提供了全面的指导。工程师可以通过TI官方网站下载相关文档，获取最新的技术信息。

七、与其他类似产品的比较

与其他类似的雷达设备（如IWRL6432、IWR1843、IWR1642、IWR1443）相比，IWRL1432在接收通道数量、发射通道数量、RF频率范围、片上内存、采样率、功能安全合规性、处理器类型、外设接口等方面都有自己的特点和优势。例如，在功能安全方面，IWRL1432目标达到SIL 2级别，而部分竞品则不具备该特性；在接口方面，IWRL1432提供了丰富的接口选项，满足不同应用场景的需求。

八、结论

IWRL1432单芯片低功耗76GHz至81GHz工业毫米波雷达传感器凭借其卓越的性能、丰富的功能和灵活的开发支持，在工业自动化、安防监控、交通监测和个人电子产品等领域具有广泛的应用前景。其高精度的距离和速度测量能力、低功耗设计、强大的处理能力和丰富的接口选项，使得它能够满足各种复杂应用场景的需求。随着工业4.0和智能交通等领域的不断发展，IWRL1432传感器有望发挥更加重要的作用，为推动工业和交通的智能化发展做出贡献。
